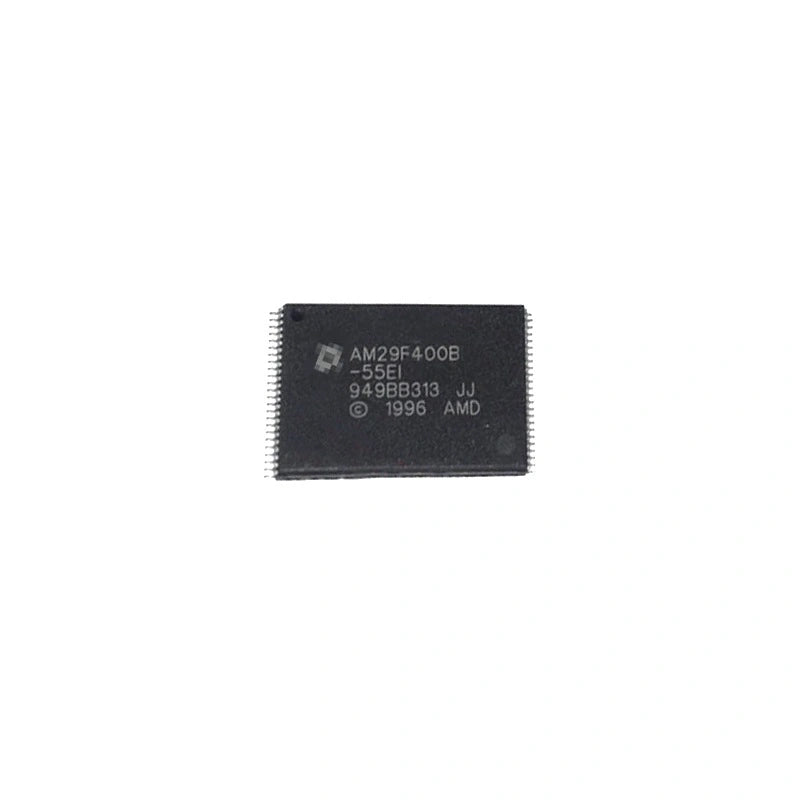

AM29F400B-55EI 4 Мбит флэш-память | Высокопроизводительное NOR-хранилище в корпусе TSOP-48
AM29F400B-55EI — это высокопроизводительная 4-Мбитная параллельная NOR-флэш-память, разработанная для обеспечения надежного и гибкого хранения данных во встраиваемых системах. Благодаря организации 524 288 байт (или 262 144 слова по 16 бит) в 48-выводном корпусе TSOP, это флэш-устройство подходит для широкого спектра применений — хранение прошивок в промышленных контроллерах, память для кода в устаревших встраиваемых системах, калибровочные данные в испытательном оборудовании и любых системах, которым требуется надежная NOR-флэш-память стандарта JEDEC с большим запасом по циклу записи.
Микросхема работает от одного источника питания 5,0 В для операций чтения, стирания и программирования, что устраняет необходимость в отдельном источнике Vpp 12 В во время циклов записи и упрощает архитектуру питания. Время доступа до 70 нс поддерживает рабочие нагрузки с прямым выполнением на месте (XIP) на более медленных микроконтроллерах, а встроенные алгоритмы автоматизируют последовательность стирания и программирования без необходимости ручного управления каждым шагом со стороны главного микроконтроллера.
Высокоскоростная производительность и универсальная работа для надежного хранения данных
- Одиночный источник питания 5,0 В — чтение, стирание и программирование от одной линии питания.
- Высокопроизводительное время доступа до 70 нс — поддерживает рабочие нагрузки XIP на стандартных микроконтроллерах.
- Низкое энергопотребление, включая режим ожидания для конструкций с батарейным питанием.
- Гибкая структура секторов для эффективной организации данных в смешанном хранилище.
- Встроенные алгоритмы для автоматических операций стирания и программирования.
- Полное стирание чипа и защита от случайной записи для безопасности данных.
- Совместимость со стандартами JEDEC — распиновка и программная совместимость со стандартным семейством NOR-флэш-памяти.
- Опрос Data# и бит-переключатель для обнаружения завершения операции.
- Приостановка/возобновление стирания для гибких операций стирания.
- Гарантированный минимум 1 000 000 циклов записи на сектор — надежно для сценариев обновления прошивки с высокой степенью перезаписи.
Где применяется AM29F400B-55EI
NOR-флэш-память такой плотности и времени доступа является основной ИС для хранения кода в промышленных контроллерах, устаревших встраиваемых системах и любых системах, которым необходимо хранить прошивку, таблицы параметров или калибровочные данные с высокой выносливостью по циклу записи и прямым доступом к памяти. Корпус TSOP-48 является стандартным форм-фактором для всего семейства AM29F4xx, поэтому деталь устанавливается в существующие конструкции в качестве совместимой по выводам замены, когда оригинальный чип трудно найти.
Технические характеристики AM29F400B-55EI
| Характеристика | Описание |
|---|---|
| Тип памяти | Параллельная NOR Flash |
| Организация памяти | 4 Мбит (524 288 байт / 262 144 слова × 16 бит) |
| Корпус | TSOP-48 |
| Питание | Один источник 5,0 В |
| Время доступа | До 70 нс |
| Потребляемая мощность | Низкая в режиме ожидания и работы |
| Структура секторов | Гибкая компоновка секторов для эффективной организации данных |
| Встроенные алгоритмы | Автоматические последовательности стирания и программирования |
| Выносливость по циклу записи | Гарантированный минимум 1 000 000 циклов записи на сектор |
| Стандарты JEDEC | Распиновка и программная совместимость с однополярной флэш-памятью |
| Завершение операции | Опрос Data# и бит-переключатель |
| Приостановка/возобновление стирания | Гибкие операции стирания с приостановкой/возобновлением |
Часто задаваемые вопросы — AM29F400B-55EI NOR Flash
В: Это верхняя загрузка или нижняя загрузка?
О: Буква "B" в AM29F400B означает вариант с нижней загрузкой (загрузочный блок по младшим адресам). Для варианта с верхней загрузкой ищите AM29F400T.
В: Могу ли я запрограммировать это с помощью стандартного универсального программатора?
О: Да — AM29F400B поддерживается всеми основными универсальными программаторами (XGecu T56, RT809H, MiniPro TL866II Plus и т. д.) через стандартный набор команд JEDEC parallel-NOR.
В: Какой типичный размер сектора?
О: 4-Мбитный массив разделен на 11 секторов со смешанной компоновкой загрузочного блока + унифицированного сектора (загрузочный блок составляет 16 КБ / 8 КБ / 8 КБ / 32 КБ на конце загрузочной области, а остальные — секторы по 64 КБ).
В: Работает ли он при 3,3 В?
О: Нет — AM29F400B рассчитан на 5 В. Для конструкций на 3,3 В используйте вариант AM29LV400B.
В: Доступны ли оптовые цены?
О: Да — напишите на contact@lys-sz.com для получения цен на оптовые партии.
