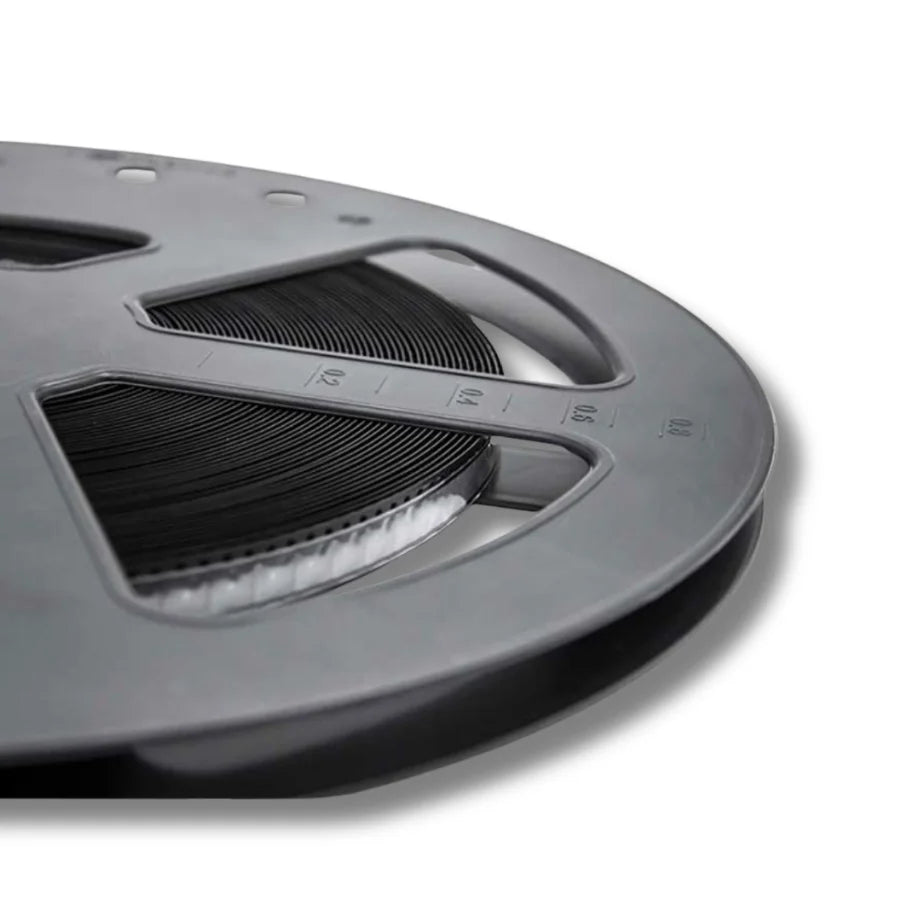

TPHR9003NL Транзистор MOSFET N-канал Si 30В SOP для Antminer Hashboard

TPHR9003NL N-канальный MOSFET | 30 В / 220 А силовой транзистор со сверхнизким Rds(on) для ремонта регулятора напряжения хешплаты Antminer

TPHR9003NL — это высокопроизводительный N-канальный MOSFET, разработанный для регулирования напряжения на хешплатах Antminer. Он является центральным элементом локальной цепи питания хешплаты, регулируя напряжение, подаваемое на цепочку ASIC. При выходе из строя этого устройства хешплата либо не отображается на панели управления, либо демонстрирует аномальное поведение во время тестирования, либо работает с пониженной производительностью — замена неисправного MOSFET является ключевым шагом в восстановлении полной функциональности хешплаты.

Разработан с использованием технологии U-MOS VIII-H для обеспечения сверхнизкого Rds(on) (0,9 мОм при Vgs = 10 В) — минимальные потери на проводимость даже при непрерывном токе 220 А, что обеспечивает более низкую температуру хешплаты и более высокую эффективность при длительной работе по майнингу. Быстрое переключение с низкими временами нарастания и спада поддерживает эффективность на высоких частотах переключения, используемых в современных хешплатах. Напряжение сток-исток 30 В соответствует типичному диапазону напряжений хешплаты; компактный поверхностный корпус SOP-8 соответствует стандартному расположению контактных площадок на хешплатах Antminer.

Когда следует заменять TPHR9003NL

• Хешплата не отображается на панели управления майнера — вышел из строя MOSFET силовой цепи, плата не получает регулируемого напряжения.
• Аномальное поведение во время тестирования хешплаты — частичный отказ цепочки чипов, предельное напряжение на шине от деградирующего MOSFET.
• Чрезмерный нагрев в месте расположения MOSFET — деградация Rds(on), потери на проводимость превышают безопасный предел.
• Видимые следы обгорания или термического повреждения на корпусе SOP-8 — прямая замена, при наличии параллельных элементов на той же фазе их также следует заменить.
• Повторная сборка после замены чипов — обновите MOSFETы силовой цепи вместе с заменой чипов, чтобы предотвратить повторные отказы.

Технические характеристики MOSFET TPHR9003NL

Часто задаваемые вопросы — MOSFET TPHR9003NL

В: Почему 0,9 мОм Rds(on) так важны?
О: При непрерывном токе 220 А каждый миллиом Rds(on) рассеивает ~48 Вт на компонент (I²R = 220² × 1 мОм). Рейтинг 0,9 мОм означает всего ~44 Вт на компонент по сравнению с ~100 Вт+ для альтернативы 2 мОм. Меньше тепла = более длительный срок службы и более высокая эффективность хешплаты.

В: Как диагностировать неисправный TPHR9003NL в цепи?
О: Проверьте диод сток-исток при заземленном затворе — исправный N-канал покажет бесконечность. Короткое замыкание между стоком и истоком подтверждает неисправность. Визуальный осмотр выявляет очевидные случаи обгорания. Для более глубокого анализа поднимите один вывод и измерьте Rds(on) на лабораторном источнике питания с ограничением тока.

В: Следует ли заменять все параллельные MOSFET на одной фазе?
О: Для наилучшей долгосрочной надежности заменяйте все параллельные MOSFET на поврежденной фазе — оставшиеся компоненты подверглись термическому стрессу при отказе и имеют сокращенный срок службы.

В: Оптовые цены для ремонтных мастерских?
О: Да — отправьте электронное письмо на адрес contact@lys-sz.com с указанием вашего ежемесячного объема. В наличии имеются катушки и поддоны.
