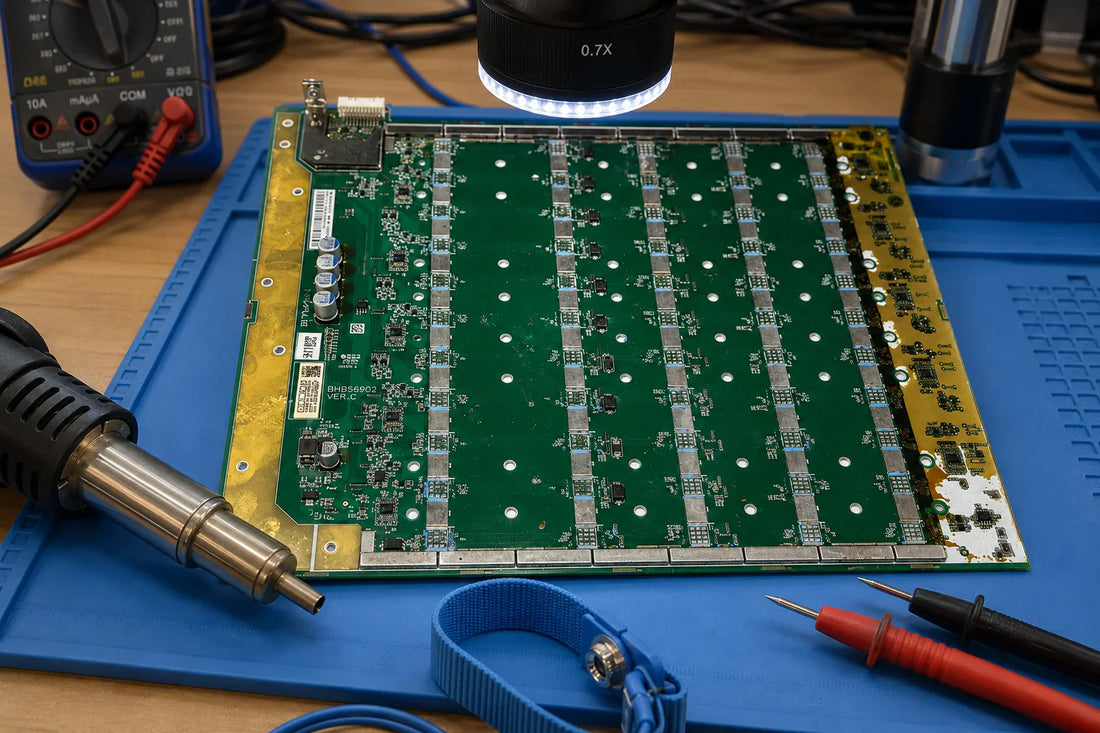

Руководство по ремонту и список компонентов хеш-платы Antminer S19k Pro (обновление 2026 г.)
Antminer S19k Pro поступил в эксплуатацию в 2024 году как промежуточное обновление серии S19 от Bitmain — с семейством чипов BM1366 ASIC, более высокой энергоэффективностью (~23 Вт/Тх) и выходной мощностью 110–120 Тх/с. Два года спустя парк S19k Pro стал достаточно большим, чтобы ремонт на уровне хеш-платы стал рутинной задачей в мастерской, и большинство отказов объясняются небольшим набором уязвимых компонентов, описанных в этом руководстве. Каждая деталь, указанная ниже, ведет непосредственно на соответствующую страницу закупки LYS Shenzhen.
Почему ремонт хеш-платы S19k Pro актуален в 2026 году
Хеш-платы S19k Pro механически похожи на остальные платы серии S19, но используют другое поколение ASIC, что означает, что запасные части для ремонта S19j Pro не являются взаимозаменяемыми. Операторам, использующим смешанный парк устройств, необходимо иметь в наличии семейство BM1366 наряду с семейством BM1362. Учитывая все еще ограниченную маржу после халвинга и ограниченное предложение полных замен хеш-плат, правильно оборудованный стенд может восстановить полную производительность неработающей цепи S19k Pro менее чем за час, используя приведенный ниже список деталей.
Краткий обзор архитектуры хеш-платы Antminer S19k Pro
Хеш-плата S19k Pro построена на семействе чипов BM1366 ASIC — хеш-движке SHA-256 Bitmain для этого поколения. Было выпущено несколько ревизий кремния: BM1366BS, BM1366BP, BM1366AL и BM1366AG (вариант AG встречается в основном на хеш-платах S19xp, а не S19k Pro). Варианты различаются ревизией кремния и биннингом, а не топологией, и для всех них применяется один и тот же рабочий процесс ремонта.
S19k Pro поставляется в трех номинальных категориях хешрейта: 110, 115 и 120 Тх/с. Полный майнер содержит 3 хеш-платы, содержащие в общей сложности примерно 328 чипов ASIC (≈109 чипов на хеш-плату). Хеш-платы S19k Pro обычно идентифицируются по номеру модели платы BHB56902, поддерживаются стандартным блоком питания серии APW12 и платой управления AMLogic / C76 / A113D в серийных устройствах.
Наиболее распространенные режимы отказа хеш-платы S19k Pro
- Отсутствующие чипы при загрузочном сканировании — цепь сообщает о меньшем количестве, чем ожидалось, обычно это вызвано неисправным чипом BM1366 ASIC или неисправным преобразователем уровня перед отсутствующим сегментом цепи.
- Холодные точки на тепловизоре — одна или несколько позиций чипов остаются холодными, в то время как соседние нагреваются, что указывает на неработающий чип или локальный сбой питания.
- Хеш-плата не обнаружена вообще — обычно это поврежденный EEPROM AT24C02C, неисправный поддерживающий ИС или отсутствующая шина на разъеме.
- Падение хешрейта без отсутствующих чипов — часто это неисправный датчик температуры S75, вызывающий тепловое троттлинг, или деградированный LDO, недоподающий питание на часть цепи.
- Жесткое короткое замыкание на шине — короткое замыкание LDO или повышающего преобразователя обычно проявляется как жесткое короткое замыкание на его выходном каскаде, легко обнаруживаемое мультиметром.
- Отказы сигнального кабеля — 18-контактный угловой разъем PHB 2,00 мм может потерять целостность контакта из-за многократных циклов установки/удаления, что приводит к периодическим сбоям цепи.
Критические компоненты — функция и поведение при отказе
Хеш-движки ASIC (семейство BM1366)
Чипы BM1366 являются хеш-движком хеш-платы S19k Pro. Неисправный BM1366 обычно выводит из строя последующие чипы в той же области, потому что протокол цепи требует правильной пересылки каждым чипом. Наиболее распространенной причиной неисправности ASIC является повреждение от электростатического разряда при обращении, за которым следует длительное тепловое напряжение из-за высохшей термопасты или забитого радиатора. При заказе замен сопоставляйте ревизию кремния, напечатанную на чипе (BS, BP или AL) — смешивание ревизий в одной цепи обычно приводит к нестабильности хешрейта.
Регуляторы напряжения (LDO)
Несколько LDO подают различные напряжения, требуемые чипами BM1366 и поддерживающей логикой. Хеш-плата S19k Pro использует SGM2036-1.2YN5G (шина 1,2 В), SGM2036-0.8YN5G/TR (шина 0,8 В для ядра чипа), MP2019K8884431 / MPSK44 (шина 1,8 В), LM317MBSTT3G (регулируемый 500 мА) и NCP114ASN120T1G в различных положениях. Отказ LDO обычно приводит к отключению всей локальной цепи чипов, поскольку чипы ниже по цепи теряют свое напряжение питания.
Повышающий преобразователь и коммутирующий каскад
Повышающий преобразователь MPSK391517DR обеспечивает повышенное напряжение, необходимое для питания ядра чипа. Неисправный повышающий преобразователь обычно проявляется как цепь, которая не запускается под нагрузкой, или блок питания, который отключается на этапе инициализации цепи.
Преобразователи уровня и сигнализация
Преобразователь уровня SN74AUP1T34DCKR (U2E) соединяет сигнализацию платы управления 3,3 В и логику чипа BM1366. Неисправный преобразователь обычно приводит к одновременному отключению блока последующих чипов — полезный признак при сканировании с помощью тепловизора.
EEPROM и идентификация на плате
EEPROM AT24C02C хранит данные калибровки и идентификации цепи. Поврежденный EEPROM обычно проявляется как хеш-плата, которую плата управления не перечисляет при загрузке, даже если сами чипы исправны.
Датчик температуры и усилитель
Цифровой датчик температуры S75 передает информацию о температуре хеш-платы на плату управления. Неисправный датчик либо выдает ложно высокие показания (вызывая тепловое регулирование и видимую потерю хешрейта), либо ложно низкие показания (позволяя цепи работать небезопасно при высокой температуре). Усилитель SGM8304YTS14 кондиционирует температурный сигнал — неисправный усилитель обычно проявляется как отсутствующие или неправдоподобные данные о температуре, а не как тепловое отключение.
Пассивные компоненты
Танталовые SMD-конденсаторы 330 мкФ 30В, индукторы 10 мкГн HPC1050 и SMD-резисторы 1R80 1206 обеспечивают основную фильтрацию, накопление энергии и измерение тока на этапе подачи питания. Деградированный конденсатор обычно приводит к случайным перезагрузкам или отключениям БП под нагрузкой, когда шина больше не может удерживать напряжение при переходном токе.
Список компонентов для ремонта хеш-платы Antminer S19k Pro
В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта хеш-платы S19k Pro. Каждая запись напрямую связана с соответствующей страницей детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен, для варианта BM1366AL или для поиска товаров, которых нет в нашем публичном каталоге.
| Номер детали | Тип компонента | Типичная позиция / роль |
|---|---|---|
| BM1366BS / BM1366BP | Хеш-движок ASIC | Основной чип SHA-256, один на каждую позицию хеширования |
| AT24C02C | EEPROM | Хранение калибровки / ID цепи |
| SN74AUP1T34DCKR U2E | Преобразователь уровня напряжения | Мост сигнализации между контроллером и чипом |
| 330 мкФ 30В SMD | Конденсатор | Основная фильтрация на этапе подачи питания |
| MPSK391517DR | Повышающий преобразователь | Повышенное напряжение для ступени ядра чипа |
| 10 мкГн (100) 6×6 мм | Индуктор | SMD-силовой индуктор HPC1050 |
| 1R80 SMD 1206 | Резистор | Резистор измерения тока / шунт |
| LM317MBSTT3G | Положительный регулятор | Регулируемый выходной ток 500 мА |
| MP2019K8884431 / MPSK44 | LDO-регулятор | Питание шины 1,8 В |
| SGM2036-1.2YN5G | LDO-регулятор | Питание шины 1,2 В |
| SGM2036-0.8YN5G/TR | LDO-регулятор | Шина ядра чипа 0,8 В — свяжитесь с нами для проверки наличия |
| S75 | Датчик температуры | Цифровой датчик температуры хеш-платы |
| SGM8304YTS14 | ИС усилителя | Высоковольтный выходной усилитель 100 МГц |
| 18-контактный угловой PHB 2,00 мм | Сигнальный разъем | Канал передачи данных от хеш-платы к плате управления |
Необходимые инструменты и расходные материалы для ремонта
Правильно оборудованный стенд для ремонта S19k Pro должен иметь следующие инструменты, все из которых доступны в LYS Shenzhen:
- Трафарет для термопасты S19k Pro — специализированный трафарет, который сокращает время повторного нанесения пасты и обеспечивает равномерное покрытие всех позиций чипов.
- Медный лист S19k Pro — сменный теплораспределитель между чипами и основным радиатором.
- Универсальный тестовый стенд для хеш-плат с ЖК-дисплеем — выполняет полное сканирование цепи на снятой хеш-плате и определяет отсутствующие чипы по положению.
- Симулятор скорости вентилятора S19k Pro — позволяет плате управления майнера запускаться без физических вентиляторов, что полезно при стендовых испытаниях отремонтированных хеш-плат.
- Термопаста с теплопроводностью 5 Вт/мК или выше — требуется для круглосуточных майнинг-нагрузок.
- Станция для горячего воздуха с профилем, подходящим для корпуса чипа BM1366.
- Изопропиловый спирт 99% и безворсовые салфетки для очистки площадок и радиаторов перед повторным нанесением пасты.
Рабочий процесс диагностики и ремонта
- Выключите и извлеките предполагаемую хеш-плату из майнера — никогда не работайте на плате под напряжением.
- Визуальный осмотр — ищите обгоревшие компоненты, оторванные площадки или физические повреждения от обращения.
- Протестируйте на стенде для хеш-плат — подтвердите характер отсутствующих чипов, о котором сообщает майнер, и определите точные позиции задействованных чипов.
- Проверьте напряжение на шине с помощью мультиметра — убедитесь, что LDO подают правильное напряжение на шине (0,8 В, 1,2 В, 1,8 В) на границе неисправной цепи.
- Тепловизионное сканирование под нагрузкой на стенде — подтверждает, что холодные точки соответствуют позициям отсутствующих чипов, и исключает неисправный преобразователь уровня, дающий вводящие в заблуждение результаты сканирования.
- Замена компонента с помощью горячего воздуха, соблюдая рекомендуемый профиль перепайки чипа и используя трафарет S19k Pro для чистой повторной лужения площадок.
- Повторно протестируйте на стенде перед повторной установкой в майнер.
- Повторно нанесите термопасту с теплопроводностью 5 Вт/мК или выше перед повторной сборкой.
- Повторно установите и контролируйте в течение 24 часов — подтверждает, что плата поддерживает полный хешрейт без температурных аномалий.
Когда ремонт на уровне чипов более целесообразен, чем замена платы
Полная замена хеш-платы S19k Pro, если она доступна, обычно стоит на порядок дороже, чем компоненты, необходимые для ремонта на уровне чипов. Для операторов ферм, использующих более нескольких единиц S19k Pro, аргументы в пользу внутреннего ремонта просты: небольшой запас ASIC BM1366, наиболее распространенных LDO, а также тестовый стенд для хеш-плат превращают большинство неисправных плат в часовую работу на стенде и позволяет избежать многонедельных окон RMA.
Совместимые БП и плата управления
Майнеры S19k Pro поставляются с блоком питания серии APW12 (динамический выходной диапазон 12–15 В постоянного тока, 3250–3600 Вт). Плата управления — плата управления S19k Pro AMLogic C76 / A113D, с схемой мониторинга напряжения MAX809REUR, часто являющейся слабым местом на стороне управления. LYS Shenzhen поставляет как плату управления, так и вспомогательные ИС наряду с вышеуказанными деталями для ремонта хеш-платы.
Часто задаваемые вопросы — Ремонт хеш-платы Antminer S19k Pro
Сколько чипов ASIC содержит хеш-плата S19k Pro?
Полный майнер S19k Pro использует 3 хеш-платы, содержащие в общей сложности примерно 328 чипов BM1366 ASIC — примерно 109 чипов на хеш-плату в зависимости от категории хешрейта и ревизии.
Какой вариант BM1366 используется на моей хеш-плате S19k Pro?
Ревизия чипа напечатана на корпусе самого ASIC. Хеш-платы S19k Pro обычно изготавливаются с BM1366BS или BM1366BP; некоторые ранние производства использовали BM1366AL. Ревизия BM1366AG встречается в основном на хеш-платах S19xp, а не S19k Pro, и не является напрямую взаимозаменяемой.
Могу ли я смешивать ревизии BM1366 на одной хеш-плате?
Не рекомендуется. Чипы BM1366 обычно сортируются и подбираются по напряжению на заводе по ревизии кремния, и смешивание ревизий в одной цепи обычно приводит к нестабильному хешрейту или нестабильности цепи. Заменяйте неисправные чипы той же ревизией, где это возможно.
Где найти номер детали хеш-платы на S19k Pro?
Номер детали хеш-платы напечатан на наклейке на печатной плате, обычно около края разъема или на обратной стороне платы. Хеш-платы S19k Pro обычно идентифицируются по номеру модели BHB56902.
Какую термопасту следует использовать на хеш-плате S19k Pro?
Используйте термопасту с теплопроводностью 5 Вт/мК или выше. Хеш-платы S19k Pro генерируют значительное непрерывное тепло при круглосуточных майнинг-нагрузках, а бытовые пасты высыхают в течение нескольких месяцев. Нанесение быстрее и равномернее всего с помощью специализированного трафарета S19k Pro.
Поиск запчастей для хеш-платы S19k Pro
LYS Shenzhen поставляет все перечисленные выше компоненты для хеш-платы Antminer S19k Pro. Для деталей, отсутствующих в нашем публичном каталоге (вариант BM1366AL, плата управления S19k Pro или другие специфические для ревизии компоненты), для оптовых заказов на уровне фермы или для поиска отсутствующих на складе компонентов, свяжитесь с нашей командой по адресу contact@lys-sz.com — мы управляем каналом поиска по запросу для компонентов ремонта по всей линейке Antminer.
Доставка по всему миру с нашего склада в Шэньчжэне через DHL, FedEx, UPS и морским транспортом. Доставка DDP доступна для клиентов из США и ЕС; индивидуально для других направлений — запросите расценки с указанием вашей страны доставки для подтверждения.
