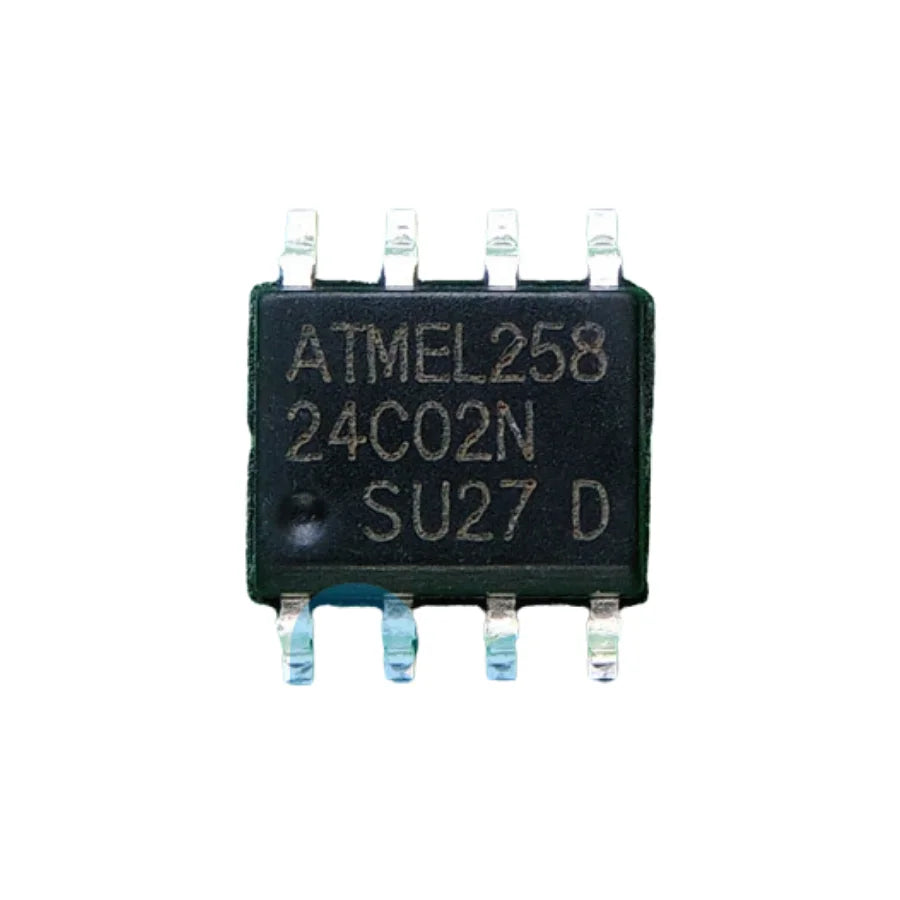

Микросхема памяти EEPROM AT24C02N-10SU-2.7 для хэш-платы Whatsminer M20S

EEPROM AT24C02N 2Kbit – память конфигурации хэш-платы Whatsminer M20S

AT24C02N-10SU-2.7 — это EEPROM объемом 2 Кбит (256×8) в корпусе 8-SOIC, обменивающийся данными по шине I²C 400 кГц. Он работает от 2,7 В до 5,5 В со временем цикла записи 5 мс и временем доступа 900 нс. На хэш-плате Whatsminer M20S этот EEPROM хранит серийный номер платы, данные калибровки чипа и рабочие параметры, которые прошивка считывает при запуске для идентификации и настройки хэш-платы.

Почему сбои EEPROM вызывают проблемы с обнаружением

Когда майнер загружается, плата управления считывает EEPROM каждой хэш-платы для определения модели платы, количества чипов и таблиц напряжения/частоты. Поврежденный или неисправный EEPROM возвращает неверные данные — прошивка либо отказывается запускать хеширование на этой плате, либо применяет неправильные рабочие параметры, которые вызывают немедленные ошибки. Замена EEPROM и перепрограммирование с правильными данными восстанавливают нормальную идентификацию платы.

Процедура замены

Снимите хэш-плату и найдите AT24C02N рядом с разъемом данных — это стандартный 8-контактный SOIC. Отпаяйте горячим воздухом при температуре 300–320°C, очистите контактные площадки и установите новый чип, совместив вывод 1. После пайки запрограммируйте EEPROM правильными данными хэш-платы с помощью программатора I²C или встроенной функции записи майнера. Переустановите и проверьте нормальный запуск и обнаружение платы.

Характеристики EEPROM AT24C02N
