Avalon Canaan 3300-03 PLUS: Руководство по ремонту и перечень компонентов блока питания

Руководство по ремонту блока питания Avalon Canaan 3300-03 PLUS и список компонентов (обновление 2026 г.)

Canaan Avalon PSU3300-03 PLUS — это основной рабочий блок питания мощностью 3400 Вт для майнеров Avalon A10/A11 поколения — A1066 / A1066 Pro / A1166 / A1166 Pro / A1246 / A1346 Pro. Построенный на основе топологии PFC + LLC с полумостом с резонансным контроллером NCP1399 в режиме тока, модульной высоковольтной субплатой PFC и универсальным входом переменного тока 200-285 В, PSU3300-03 PLUS заменил более старый PSU3300-01 PLUS1 с увеличенной мощностью (3400 Вт против 3100 Вт) и обновленной совместимостью для моделей Avalon Pro более высокого уровня. В 2026 году, когда большинство парков A10/A11 находятся на 4-5-м году службы, ремонт блоков питания на уровне компонентов является реалистичным способом поддержания их работы. Это руководство охватывает 14 наиболее уязвимых компонентов PSU3300-03 PLUS, задокументированную матрицу кодов неисправностей по индикаторной лампе, процедуру замены модульной субплаты PFC и полное руководство по ремонту с прямыми ссылками на поставщиков.

Почему ремонт блока питания Avalon 3300-03 PLUS актуален в 2026 году

Блок питания PSU3300-03 PLUS поставлялся в больших объемах с поколением Avalon A1166 / A1166 Pro / A1246 — пиковым развертыванием для институциональных майнинговых ферм Canaan. Большинство устройств в полевых условиях сейчас находятся на 3-5 году круглосуточной работы, это зона, где мостовые выпрямители выходят из строя, первичные MOSFETы замыкают, субплата PFC деградирует, а подшипники вентиляторов изнашиваются. Запасные блоки питания PSU3300-03 PLUS все более ограничены на вторичном рынке, а объем производства Canaan для этого поколения снизился. Небольшой склад запасных частей для ремонта — первичные MOSFETы (48N60DM2, MDF5N50F), мостовые выпрямители (GBJ2510, KBU810, D25SB80, KBP408G), контроллер NCP1399 LLC, SMD-драйверный транзистор 2SB772, пусковой термистор SCK20200 и кремний-карбидный выходной диод Шоттки DS065J010C — покрывает большинство сценариев ремонта. Операторы Avalon, использующие фермы класса A1166 в регионах с дешевой электроэнергией, могут продолжать получать прибыль от этих майнеров еще несколько лет при условии структурированного обслуживания блоков питания.

Совместимые майнеры Avalon

Серия PSU3300-03 PLUS питала следующие ASIC-майнеры Canaan Avalon:

• Семейство A1066: A1066-48T / 49T / 50T, A1066 Pro-55T
• Семейство A1146 / A1126: A1146 Pro-63T, A1126 Pro-S-60T / 64T / 68T
• Семейство A1166: A1166, A1166 Pro (массово развернутая институциональная когорта)
• Семейство A1246: A1246 (высший уровень поколения A10)
• Старая когорта A1056: A1056-44T / 45T / 46T (устаревшая совместимость)

Обратите внимание на различие 03-vs-01: более старый PSU3300-01 PLUS1 (мощность 3100 Вт) питал когорту A1056 / A1066, тогда как PSU3300-03 PLUS расширяет мощность до 3400 Вт для работы с более мощными моделями A1166 Pro / A1246 / A1346 Pro. Использование варианта 01 на A1166 Pro приведет к недостаточной мощности майнера и вызовет симптомы термического троттлинга; использование 03 PLUS на старом A1056 работает, но является избыточным. Для моделей A1346 / A1466 более высокого уровня правильным вариантом является новый PSU3400-01 PLUS.

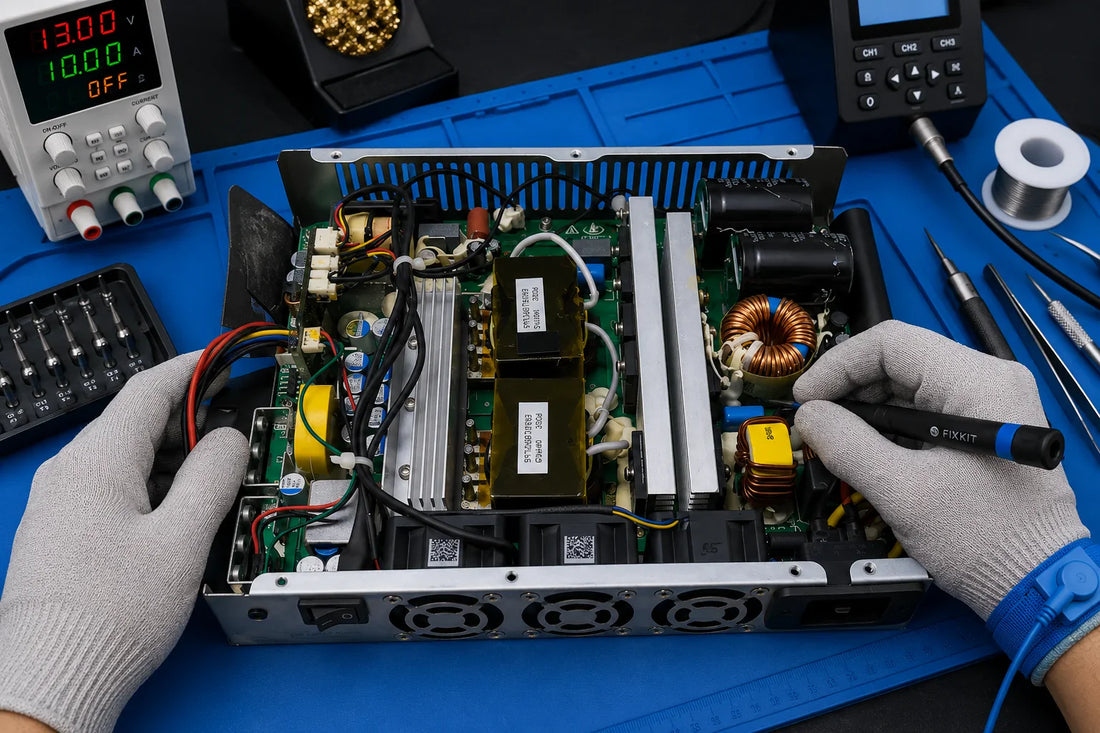

Краткий обзор архитектуры PSU3300-03 PLUS

PSU3300-03 PLUS представляет собой многоступенчатый импульсный источник питания с двойной топологией LLC: основной полумост LLC1 для основного выхода 13 В и отдельный вспомогательный полумост LLC2 для вспомогательной шины 12 В, питаемые общей ступенью PFC и шиной смещения 18 В постоянного тока, полученной от обратноходового преобразователя. Цепочка архитектуры такова: вход переменного тока → фильтр EMI → мостовой выпрямитель → коррекция коэффициента мощности (PFC) → обратноходовая схема, генерирующая смещение 18 В постоянного тока → 18 В постоянного тока питает реле, основной ИС LLC1, вспомогательный ИС LLC2 и ИС PFC → повышение напряжения PFC (388-420 В на накопительном конденсаторе C4) → основной ИС LLC1 управляет основным полумостом → основной синхронный выпрямитель → основной выход 13 В → вспомогательный ИС LLC2 управляет вспомогательным полумостом → вспомогательный синхронный выпрямитель → вспомогательный выход 12 В → вспомогательный 12 В также питает ИС MCU для связи, управления и логики защиты.

Ступень PFC использует модульную высоковольтную субплату PFC («малая плата PFC»), которую можно выпаять и заменить как единое целое, не перестраивая остальную часть блока питания. Эта модульная архитектура отличает семейство Avalon PSU3300 от семейства Bitmain APW (где компоненты PFC интегрированы в основную печатную плату и должны заменяться индивидуально) и Whatsminer P21 (где основная печатная плата интегрирует ступень PFC с медными шинами M6 на выходе).

Характеристики

• PSU3300-03 (базовый): вход переменного тока 200-285 В 50/60 Гц 16 А макс., выход постоянного тока 11.5-14.5 В / ~3100 Вт + вспомогательный 12 В при 200 Вт
• PSU3300-03 PLUS (вариант 3600 Вт): вход переменного тока 185-285 В, выход постоянного тока 11.5-14.5 В / ~3400 Вт + вспомогательный 12 В при 200 Вт (расширенная работа при низком напряжении)
• Субплата PFC: модульный высоковольтный субмодуль PFC, сменный блок, подлежащий выпайке
• Контроллер LLC: резонансный полумостовой контроллер NCP1399 в режиме тока
• Выходной разъем: многоконтактный выход постоянного тока, специфичный для Avalon (совместимый с форматом разъема A1066 / A1166 / A1246)
• Защита: защита от перенапряжения на входе, перенапряжения на выходе, перегрузки по току на выходе, температуры окружающей среды, рассеивания тепла на вторичной стороне, рассеивания тепла LLC, рассеивания тепла PFC
• Охлаждение: встроенный выходной вентилятор с термомониторингом, управляемым светодиодным индикатором состояния

Архитектура на уровне компонентов

• Входная ступень переменного тока: входной предохранитель F01, управляющий переключатель переменного тока (0/1), NTC-термистор SCK20200 20 Ом для ограничения пускового тока. Поврежденные мостовые выпрямители переменного тока GBJ2510 (однофазный мост 25 А), D25SB80 (мощный стеклянный пассивированный), KBU810 (8 А / 1000 В), KBP408G (однофазный 800 В) расположены на платах BD01 / BD02 / BD03.
• Субплата PFC (модульная): высоковольтный субмодуль PFC, который может быть заменен как единое целое. Субплата PFC содержит МОП-транзистор PFC, дроссель PFC, шинный конденсатор PFC и ИС контроллера PFC NCP1654 в позиции U01 / U6 (тест: мультиметр в режиме диода, VCC-земля = падение ~0.5 В; если отсутствует, замените NCP1654). Окружающие компоненты PFC: Q01, Q05 (нанесите термопасту при замене), D01, D08, Q02, Q07, Q03, Q08, D02, D09, а также входной предохранитель F01 и мостовые выпрямители переменного тока BD01 / BD02. При выходе из строя этого субмодуля (обычно определяется по индикатору "4 вспышки" = защита от перегрева PFC), весь субмодуль выпаивается из основной печатной платы, контакты очищаются, и впаивается новый субмодуль.
• Первичная коммутация основного полумоста LLC1: N-канальный МОП-транзистор 48N60DM2 и MDF5N50F (N-канальный 500 В) образуют основную пару полумоста LLC1 в позициях Q30 / Q40 / Q25 / Q39 / Q15-Q18. UL1 + R1 / R2 / R16 / R18 / D9 / D12 — это окружающая поддержка драйвера затвора. Q1 и Q8 требуют термопасты при замене.
• Резонансный контроллер основного LLC1 (U2): контроллер NCP1399AM / NCP1399AC в режиме тока управляет основным полумостом LLC1 с резонансным управлением в режиме тока. Тест: мультиметр в диодном режиме через C94 = ~0.5 В; если отсутствует, замените U2.
• Вспомогательный полумост LLC2 + контроллер (UL2): отдельная ступень вспомогательного LLC2 генерирует вспомогательную шину 12 В. UL2 использует тот же класс контроллеров NCP1399AM / NCP1399AC, что и основной LLC1. Тест: VCC на UL2 к заземляющему контакту (контакт 5) = ~0.5 В; если отсутствует или замкнуто на землю, замените UL2. Q16 и Q11 — это МОП-транзисторы вспомогательного полумоста LLC2 — проверьте на короткое замыкание перед заменой контроллера.
• Синхронное выпрямление (основной выход 13 В): 5 синхронных выпрямительных МОП-транзисторов на группу в позициях Q26-Q29, Q31-Q38, Q41-Q44, Q56-Q59, Q45-Q50, Q52, Q75 с синхронными драйверами U17 / U18 и датчиком тока 2R2. Важно: обычно поврежден только 1 из 5 МОП-транзисторов в группе — тщательно осмотрите, а не заменяйте всю группу. Нанесите свежую термопасту перед повторной фиксацией радиатора.
• Схема управления MCU: 8-разрядный микроконтроллер STM8S005C6T6 на небольшой плате MCU обрабатывает программную связь, логику управления и защиту. После аппаратного ремонта программные сбои (БП проходит аппаратный стендовый тест 11.9 В, но майнер сообщает об аномальных данных БП или низкой хэшрейт) связаны с ИС STM8S005C6T6, окружающими ее резисторами и развязывающими конденсаторами. Плата MCU заменяется как единое целое, аналогично субплате PFC.
• Коммуникационная ИС (U14): обрабатывает сигналы DAT/CLK и SCL/SDA в стиле I²C для платы управления майнера. Нормальное напряжение SCL/SDA = ~3.3 В. Если связь потеряна, но вспомогательный 12 В исправен, проверьте выходной 6P кабель и окружающие компоненты U14.
• Поддержка драйвера затвора: среднемощный SMD-транзистор 2SB772 (SOT-89) обрабатывает цепь усиления драйвера затвора.
• Выходное выпрямление: кремний-карбидный диод Шоттки DS065J010C осуществляет выпрямление на вторичной стороне. Технология SiC Schottky обеспечивает меньшие потери при переключении, чем обычные кремниевые диоды Шоттки на рабочей частоте LLC.
• Поддержка вспомогательной ступени: выпрямительные SMD-диоды 1N4007 / M7, сверхбыстрые диоды US1M-13-F поддерживают выпрямление вспомогательной шины 12 В и сеть смещения схемы управления. Керамические конденсаторы 1 мкФ SMD 1206 и МОП-транзисторы P40T15GU являются вспомогательными элементами.
• Светодиодный индикатор состояния: индикатор на передней панели управляет задокументированной матрицей кодов ошибок мигания (см. раздел «Диагностика индикатора»).

Диагностика по индикатору (критически важна для быстрой полевой диагностики)

Блок питания PSU3300-03 PLUS имеет светодиодный индикатор состояния, который сигнализирует о режиме неисправности с помощью мигающего шаблона. Это самая быстрая предварительная диагностика перед вскрытием корпуса — прочитайте светодиод, прежде чем разряжать накопительный конденсатор и начинать работу с приборами.

Наиболее распространенные неисправности PSU3300-03 PLUS

• Блок питания мертв — вентилятор не запускается, отсутствует выходное напряжение — сначала проверьте входной предохранитель F01. Если он перегорел, причина обычно находится дальше по цепи — проверьте драйверы UF1, QF1, QF2 и резисторы RF9, RF10, RF14, RF17, RF18, RF19 на наличие повреждений. Перегоревший предохранитель обычно указывает на короткое замыкание в первичной цепи — замена предохранителя без устранения первопричины приводит к немедленному повторному перегоранию.
• Короткое замыкание мостового выпрямителя переменного тока из-за пыли — мостовые выпрямители GBJ2510, D25SB80 или KBU810 в позициях BD01 / BD02 могут закоротить после многих лет накопления пыли, создающей путь утечки между выводами. Замените неисправный мост, установите защитные втулки на 4 вывода и нанесите свежую термопасту между мостом и радиатором перед сборкой. Также проверьте небольшой вспомогательный мост KBP408G в позиции BD03 на коррозию.
• Защита от перегрева PFC (светодиод мигает 4 раза) — высоковольтная субплата PFC перегрелась. Сначала проверьте термоинтерфейс радиатора субплаты (большинство блоков питания имеют термопасту, которая деградировала за 3-5 лет). Если обновление термоинтерфейса не устраняет проблему, сама субплата PFC вышла из строя и требует модульной замены: выпаяйте неисправный субмодуль из основной печатной платы, очистите контакты безводным спиртом, впаяйте заменяющий субмодуль, проверьте механическую посадку и выравнивание разъемов.
• Защита от перегрева LLC (светодиод мигает 3 раза) — перегрев МОП-транзисторов полумоста LLC. Проверьте термоинтерфейс между МОП-транзисторами 48N60DM2 / MDF5N50F и их радиатором. Проверьте на наличие трещин на паяных соединениях на истоковых площадках МОП-транзисторов (точка усталости с высоким температурным циклированием). Замените любой МОП-транзистор, который показывает короткое замыкание в тесте диодного режима, перед сборкой.
• Выход из строя вентилятора (светодиод постоянно горит) — неисправность двигателя или подшипников выходного вентилятора. Замените на соответствующий вентилятор постоянного тока, убедившись, что направление воздушного потока соответствует оригиналу (вход или выход, как указано на корпусе вентилятора).
• Выход из строя контроллера NCP1399 LLC — первичная ступень перестает колебаться. Проверьте контроллер NCP1399AM, проверив питание VCC на ИС и формы сигнала драйвера затвора на осциллографе (отсутствие формы сигнала при наличии VCC = неисправность ИС).
• Высокие пульсации на выходе под нагрузкой — неисправные выходные фильтрующие конденсаторы на вторичной стороне. Визуальный осмотр на наличие вздутых вершин или протекшего электролита. Замените все выходные конденсаторы комплектом (с согласованным ESR).
• Перегорел пусковой термистор SCK20200 — скачок напряжения в сети или повторяющиеся циклы холодного запуска могут привести к выходу из строя NTC-термистора SCK20200 20 Ом. Замените на термистор с такими же характеристиками/значением.
• Выход из строя транзистора драйвера 2SB772 — неисправность каскада усиления драйвера затвора. 2SB772 SOT-89 является стандартной заменой. Если несколько позиций 2SB772 показывают неисправность, первопричиной обычно является неисправность цепи управления выше по течению.
• Выход из строя выходного выпрямителя (DS065J010C) — вышедший из строя кремний-карбидный диод Шоттки DS065J010C приводит к низкому или нестабильному выходному напряжению. Тест в диодном режиме подтверждает неисправность детали.
• Циклическая защита от температуры окружающей среды (светодиод мигает один раз) — блок питания работает выше номинальной температуры окружающей среды. Улучшите воздушный поток вокруг блока питания; штабелирование блоков питания, крепление к стенам или размещение на закрытых полках ограничивает воздушный поток и вызывает срабатывание защиты от температуры окружающей среды при более низких нагрузках хэш-платы.

Список компонентов для ремонта PSU3300-03 PLUS

В таблице ниже перечислены все компоненты, которые LYS Shenzhen имеет на складе для ремонта PSU3300-03 PLUS. Каждая запись содержит ссылку на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен, модуля субплаты PFC или полных заменяющих блоков PSU3300-03 PLUS.

Рабочий процесс диагностики и ремонта

Требования к стендовому оборудованию

• Регулятор переменного напряжения: выход 0-285В для проверки порога запуска 185В (вариант PSU3300-03 PLUS) или порога 200В (базовый вариант PSU3300-03)
• Тестер электронной нагрузки: мощностью 3600Вт+, 0-15В, 0-300А для тестирования PSU3300-03 PLUS при полной нагрузке
• Анализатор мощности: измерение коэффициента мощности и реальной мощности после ремонта
• Мультиметр: Fluke 15B+ или эквивалент (диодный режим для тестирования MOSFET / моста, режим переменного тока для пульсаций на выходе)
• Осциллограф: для проверки осциллограмм переключения полумоста LLC и пульсаций шины PFC
• Оборудование для пайки: паяльник постоянной температуры 80Вт+, станция горячего воздуха, станция для перепайки BGA для замены модульной субплаты PFC
• Разрядный зонд / разрядный резистор: обязателен для разряда конденсатора накопителя перед вскрытием корпуса
• Вспомогательные материалы: термопаста / термоинтерфейсный гель для интерфейса мостового выпрямителя к радиатору, бессвинцовый припой, флюс, безводный спирт для очистки соединений, защитные втулки для выводов мостового выпрямителя

Безопасность — обязательно перед вскрытием корпуса

Накопительные конденсаторы PSU3300-03 PLUS хранят смертельно опасное количество энергии даже при отключении переменного тока. Всегда отключайте майнер от сети переменного тока и используйте разрядный зонд на накопительном конденсаторе перед вскрытием корпуса. Проверяйте остаточное напряжение на накопительном конденсаторе мультиметром — измерьте менее 5В, прежде чем прикасаться к плате. Дождитесь полной остановки вентилятора после отключения переменного тока — это подтверждает разряд накопительного конденсатора через внутренний разрядный резистор. Работайте на заземленном антистатическом рабочем столе. Никогда не шунтируйте входной предохранитель F01 проволокой, фольгой или предохранителем с более высоким номиналом — он предназначен для защиты блока питания и распределительной сети переменного тока.

Автономный стендовый тест — изоляция аппаратных и программных сбоев

Перед вскрытием корпуса документированная процедура автономного стендового теста изолирует аппаратные сбои от программных сбоев менее чем за 2 минуты:

1. Отключите блок питания от майнера.
2. Замкните 2-контактный разъем на правой стороне выходного терминала (рядом с терминалом V+) с помощью перемычки. Это документированный сигнал разрешения, который позволяет блоку питания работать автономно без подключенного майнера.
3. Подайте переменное напряжение.
4. Установите мультиметр в режим измерения постоянного напряжения. Подключите "+" к терминалу PSU "+" и "-" к терминалу PSU "-".
5. Считайте выходное напряжение:
   • ≥ 11,9 В = аппаратное обеспечение предварительно в порядке. Подключите к заведомо исправному майнеру для полного подтверждения испытания на старение. Если майнер по-прежнему сообщает о низкой / аномальной хешрейт, отсутствии хешрейта, аномальных данных PS или связанных кодах ошибок, сбой находится в программном обеспечении платы MCU — устраните неисправность микросхемы STM8S005C6T6 и ее окружающих компонентов.
   • < 11,9 В = аппаратный сбой подтвержден. Разрядите объемный конденсатор, откройте корпус, переходите к диагностике на уровне микросхем ниже.

Процедура диагностики (путь аппаратного сбоя)

1. Шаг 1 — Считайте индикаторный светодиод перед вскрытием корпуса. Расшифруйте шаблон мигания (постоянный / 1 / 2 / 3 / 4 вспышки) по матрице сбоев выше. Это изолирует стадию сбоя до какой-либо разборки.
2. Шаг 2 — Внешний визуальный осмотр. Проверьте вход переменного тока, выключатель переменного тока и кабель / разъем выхода постоянного тока на предмет повреждений, расплавленного пластика или окисленных контактов. Проверьте корпус на деформации, которые могут указывать на предыдущее термическое или ударное воздействие.
3. Шаг 3 — Разрядите объемный конденсатор, откройте корпус, внутренний визуальный осмотр. После разряда объемного конденсатора ниже 5В откройте корпус. Ищите следы искрения, вздутые / потекшие конденсаторы, сгоревшие дорожки, почерневшие компоненты, обожженную печатную плату. Запах гари при открытии корпуса сильно указывает на отказ компонента — место запаха часто указывает на вышедшую из строя деталь.
4. Шаг 4 — Проверка предохранителя F01 + входа переменного тока. Проверьте целостность входного предохранителя F01. Если он перегорел, причина обычно находится ниже по цепи — проверьте драйверные микросхемы UF1, QF1, QF2 и резисторы RF9, RF10, RF14, RF17, RF18, RF19 на предмет повреждений, прежде чем заменять предохранитель.
5. Шаг 5 — Проверка выпрямительного моста переменного тока. Проверка в диодном режиме BD01 (GBJ2510), BD02 (параллельный мост) и BD03 (KBP408G вспомогательный). Исправный мост показывает падение напряжения 0,3-0,6 В на каждой паре в диодном режиме. Любое короткое замыкание = замените мост, установите защитные втулки на 4 контакта, нанесите свежую термопасту перед повторной сборкой на радиатор.
6. Шаг 6 — Проверка субплаты PFC. Если индикаторный светодиод мигал «4 раза» (защита от перегрева PFC), осмотрите субплату PFC на предмет видимых повреждений и проверьте тепловой интерфейс с ее радиатором. Если сама субплата вышла из строя, модульная замена: выпаяйте неисправный субмодуль, очистите соединения безводным спиртом, впаяйте замену, проверьте механическую посадку.
7. Шаг 7 — Проверка первичных MOSFET LLC. Проверка в диодном режиме первичных MOSFET 48N60DM2 и MDF5N50F. Исправные MOSFET показывают падение напряжения 0,3-0,6 В от истока к стоку. Любое короткое замыкание = замените, осмотрите окружающие компоненты управления затвором (драйверные транзисторы 2SB772, затворные резисторы) на наличие побочных повреждений.
8. Шаг 8 — Проверка контроллера NCP1399. Проверьте напряжение питания VCC на микросхеме NCP1399. Если VCC присутствует, но на осциллографе нет выходного сигнала управления затвором, микросхема вышла из строя — замените.
9. Шаг 9 — Проверка выходного каскада. Проверка в диодном режиме SiC-диодов Шоттки DS065J010C. Визуальный осмотр выходных объемных конденсаторов на наличие вздутий / утечек. Замените все вышедшие из строя детали.
10. Шаг 10 — Функциональное тестирование после ремонта. Подайте переменный ток через регулятор напряжения при заданном входном напряжении (200В для базовой, 185В для PLUS). Убедитесь, что индикаторный светодиод переключается с любого шаблона неисправности на "нормальный" (обычно выключен или постоянно выключен). Постепенно увеличивайте электронную нагрузку до номинальных 3400Вт (PLUS) / 3100Вт (базовая); убедитесь, что выходное напряжение остается в пределах 11,5-14,5В; убедитесь, что пульсации на выходе соответствуют спецификации в режиме переменного тока мультиметра. Проведите минимум 2-часовой тест на выдержку при 80% номинальной нагрузки, прежде чем считать блок питания готовым к возврату клиенту.

Основные контрольные напряжения (документированная справка)

• Выход автономного стендового теста: ≥ 11,9 В на клемме V+ (с закороченным 2-контактным разъемом включения) = аппаратное обеспечение в порядке
• Напряжение объемного конденсатора C4 PFC: 388-420 В постоянного тока при нормальной работе (большой электролитический конденсатор на выходной шине PFC, обычно ~390 В)
• Шина смещения 18VCC от обратноходового преобразователя: питает реле, главную микросхему LLC1, вспомогательную микросхему LLC2 и микросхему PFC
• Первичное вспомогательное VCC (справочная информация PSU3300-01 PLUS1): ~15 В
• Вспомогательная выходная мощность: 15 В → 12 В вспомогательная шина
• Выход по умолчанию основной цепи: 13 В (регулируется 11,5-14,5 В через интерфейс связи майнера)
• Контроллер PFC NCP1654 (U01 / U6): показания в диодном режиме VCC-к-земле = ~0,5 В (если отсутствует, микросхема вышла из строя)
• Основной контроллер LLC1 NCP1399AM (U2): показания в диодном режиме через C94 = ~0,5 В (если отсутствует, микросхема вышла из строя)
• Вспомогательный контроллер LLC2 NCP1399AM (UL2): показания в диодном режиме VCC-к-выводу 5 = ~0,5 В (если отсутствует или закорочено на землю, микросхема вышла из строя)
• Сигналы SCL / SDA коммуникационной микросхемы U14: ~3,3 В при нормальной работе
• Вывод 7 коммуникационной платы (PSU3300-01 PLUS1): 1,5 В = нормальный индикатор сигнала

Процедура замены модульной субплаты PFC

Модульная субплата PFC блока питания PSU3300-03 PLUS является наиболее характерной особенностью его ремонта по сравнению с блоками питания с монолитными печатными платами. Когда индикаторный светодиод показывает «4 вспышки» (защита от перегрева PFC) и обновление термоинтерфейса не помогает, вся субплата PFC может быть заменена как единое целое:

1. Отключите переменный ток, разрядите объемный конденсатор ниже 5В, откройте корпус.
2. Определите субплату PFC (модульная печатная плата, перпендикулярная основной печатной плате, со своим собственным радиатором).
3. Отпаяйте соединительные контакты субплаты от основной печатной платы. Обратите внимание на ориентацию контактов и полярность перед удалением — большинство субплат имеют ключ для предотвращения неправильной установки, но проверьте.
4. Извлеките субплату, отделив ее от радиатора (радиатор обычно остается прикрепленным к основной печатной плате с помощью винтовых креплений).
5. Очистите области соединений основной печатной платы безводным спиртом. Проверьте на наличие перемычек припоя или сгоревших контактных площадок — при необходимости устраните.
6. Нанесите свежий термоинтерфейсный состав на контактную поверхность радиатора.
7. Установите заменяющую субплату PFC: выровняйте механические крепления, установите контакты разъема, припаяйте контакты со стороны основной печатной платы.
8. Установите винты радиатора.
9. Проверьте механический зазор — отсутствие контакта между платами или платой и радиатором, который мог бы привести к короткому замыканию при вибрации.
10. Соберите корпус, протестируйте функциональность в соответствии с шагом 10 выше.

Когда ремонт на уровне микросхем имеет больше смысла, чем замена

Запасы новых блоков питания PSU3300-03 PLUS становятся все более ограниченными — массовое производство Canaan для этого поколения сократилось, а на вторичном рынке в основном представлены вышедшие из строя блоки питания других операторов. Для операторов флота Avalon A1066 / A1166 / A1166 Pro / A1246 ремонт на уровне компонентов является реалистичным путем. Небольшой запас основных MOSFET (48N60DM2, MDF5N50F), мостовых выпрямителей (GBJ2510, KBU810, D25SB80, KBP408G), контроллера LLC NCP1399, драйвера SMD 2SB772, терморезистора пускового тока SCK20200, выходного диода Шоттки DS065J010C и вспомогательных выпрямителей (1N4007/M7, US1M) покрывает большинство сценариев стендового ремонта.

Для наиболее распространенного сбоя с одной причиной — отказа субплаты PFC — модульная замена субплаты позволяет избежать затрат времени и рисков ремонта на уровне компонентов в высоковольтном каскаде PFC. LYS Shenzhen поставляет модули субплаты PFC в дополнение к дискретным компонентам, перечисленным выше; свяжитесь с нами с вашим конкретным симптомом отказа для получения рекомендаций о том, является ли модульная замена или ремонт на уровне микросхем правильным подходом.

Часто задаваемые вопросы — Ремонт Avalon Canaan PSU3300-03 PLUS

Какие майнеры Avalon используют БП PSU3300-03 PLUS?

PSU3300-03 PLUS питает семейство майнеров Avalon A1066 / A1066 Pro / A1146 Pro / A1126 Pro-S / A1166 / A1166 Pro / A1246. Он обеспечивает выходную мощность 3400 Вт при напряжении 11,5-14,5 В от сети переменного тока с напряжением 185-285 В. Более старый PSU3300-01 PLUS1 (3100 Вт) питал более раннюю когорту A1056 / A1066; более новый PSU3400-01 PLUS питает более высококлассное поколение A1346 / A1466.

Что означает индикаторный светодиод состояния на PSU3300-03 PLUS?

Горит постоянно = неисправен вентилятор на выходе. Мигает один раз + 3 с выкл. = защита по температуре окружающей среды. Мигает дважды + 3 с выкл. = защита от перегрева на вторичной стороне. Мигает 3 раза + 3 с выкл. = защита от перегрева LLC. Мигает 4 раза + 3 с выкл. = защита от перегрева PFC. Считайте показания светодиода перед открытием корпуса — это позволяет определить стадию отказа и сэкономить время на стенде.

Что такое субплата PFC и почему она выходит из строя?

PSU3300-03 PLUS использует модульную высоковольтную субплату PFC — небольшую печатную плату, перпендикулярную основной плате, содержащую MOSFET PFC, дроссель, объемный конденсатор и контроллер. Субплата имеет собственный радиатор и может быть выпаяна как единое целое. После 3-5 лет круглосуточной работы субплата может деградировать из-за совокупного теплового циклирования, о чем свидетельствует индикация светодиода «4 вспышки». Модульная конструкция позволяет полностью заменить субплату вместо ремонта на уровне компонентов.

В чем разница между PSU3300-03 и PSU3300-03 PLUS?

Базовая версия PSU3300-03 выдает около 3100 Вт от сети переменного тока 200-285 В. Вариант PSU3300-03 PLUS выдает около 3400 Вт от расширенного диапазона входного напряжения переменного тока 185-285 В (поддерживая работу при более низком напряжении сети при одновременном увеличении выходной мощности). PLUS является массовым вариантом для развертываний A1166 Pro / A1246, где базовые 3100 Вт недостаточны. Оба имеют одинаковый физический форм-фактор и распиновку разъемов.

Мой блок питания не работает после грозы — что мне проверить в первую очередь?

Скачки напряжения в сети обычно выводят из строя входной предохранитель F01 и термистор SCK20200 NTC вместе — оба являются элементами защиты, которые выполняют свою работу. Проверьте целостность F01 и осмотрите SCK20200 на предмет видимых повреждений. Если оба элемента вышли из строя, также проверьте мостовые выпрямители переменного тока (GBJ2510 / D25SB80 / KBU810 / KBP408G) на наличие побочных повреждений от короткого замыкания, вызванного импульсным перенапряжением.

Как протестировать PSU3300-03 PLUS после ремонта?

Подайте переменный ток через регулятор напряжения при 185 В (порог запуска для варианта PLUS). Убедитесь, что индикаторный светодиод перестает мигать шаблонами ошибок. Подключите электронную нагрузку и постепенно увеличивайте до номинальных 3400 Вт. Убедитесь, что выходное напряжение остается в пределах 11,5-14,5 В; убедитесь, что пульсации на выходе (режим переменного тока мультиметра) находятся в пределах спецификации. Проведите 2-часовой тест на выдержку при ~2700 Вт (80% номинальной нагрузки), прежде чем считать блок питания готовым к возврату клиенту — это позволяет выявить скрытые неисправности, которые переживают первоначальное стендовое тестирование, но выходят из строя при длительном тепловом воздействии.

Стоит ли ремонтировать PSU3300-03 PLUS в 2026 году или лучше заменить майнер?

Да — базовые майнеры (A1166 Pro / A1246 / A1346 Pro) все еще могут приносить прибыль с положительной маржой в регионах с низкой или средней стоимостью электроэнергии. Замена блока питания стоит значительно меньше, чем обновление майнера. Для одиночных отказов блока питания (один MOSFET, один мостовой выпрямитель, одна субплата PFC) стоимость ремонта на стенде обычно составляет менее 20% от стоимости нового блока питания. Свяжитесь с LYS Shenzhen по адресу contact@lys-sz.com для получения информации о ценах на запчасти и оптовых поставках.
