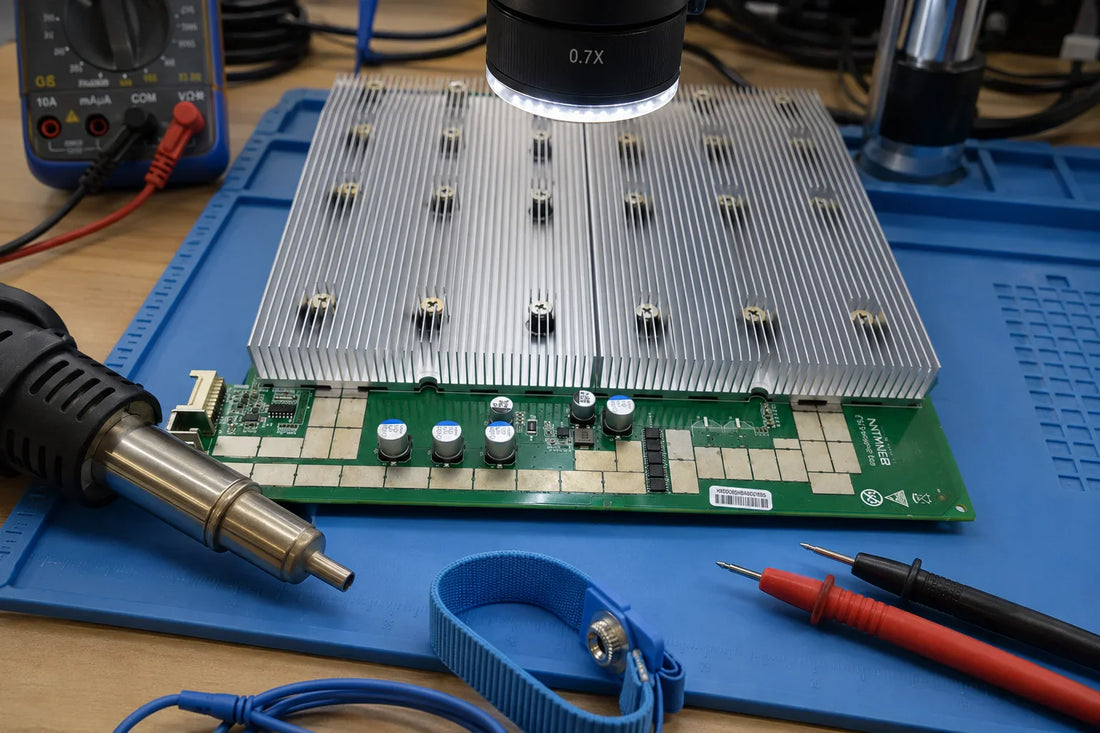

Руководство по ремонту хеш-платы Antminer S19j Pro и список компонентов (обновление 2026 г.)
Antminer S19j Pro остается одним из наиболее широко используемых майнеров SHA-256 в мире. Даже после халвинга в апреле 2024 года десятки тысяч устройств S19j Pro продолжают работать в хостинговых центрах, на домашних фермах и на ремонтных стендах, что означает, что ремонт на уровне хеш-платы, а не ее замена, по-прежнему является наиболее экономичным способом поддержания работы этих майнеров. Это руководство охватывает семейство чипов BM1362, наиболее распространенные виды отказов хеш-плат и полный список компонентов – каждая деталь связана с соответствующей страницей источника LYS Shenzhen.
Почему ремонт хеш-платы S19j Pro по-прежнему актуален в 2026 году
S19j Pro и его варианты были основными рабочими лошадками Bitmain с 2022 по 2024 год и теперь составляют крупнейший парк устройств, поступающих на вторичный рынок ремонта. Полная замена хеш-платы остается дорогой и часто недоступна для старых вариантов 88T и 96T, в то время как ремонт на уровне чипа или компонента восстанавливает плату до полной номинальной хеш-скорости за небольшую часть стоимости. В условиях, когда сложность сети примерно в пять раз выше, чем в 2023 году, и после халвинга маржа становится более жесткой, каждая неработающая цепочка означает потерю дохода, которую правильно оборудованный ремонтный стенд может восстановить менее чем за час.
Краткий обзор архитектуры хеш-платы Antminer S19j Pro
Хеш-плата S19j Pro построена на базе семейства ASIC-чипов BM1362 — хеш-движка SHA-256 от Bitmain с техпроцессом 5 нм. На протяжении жизненного цикла семейства было выпущено несколько ревизий кремния: BM1362AA, BM1362AC, BM1362AI, BM1362AJ и BM1362AK. Варианты отличаются ревизией кремния и биннингом, а не топологией, и один и тот же рабочий процесс ремонта хеш-платы применим ко всем из них.
Сам S19j Pro поставляется в нескольких номиналах хешрейта — 92 TH/s, 96 TH/s, 100 TH/s и 104 TH/s — плюс более ранние устройства 88 TH/s, которые все еще работают на многих фермах, а также производные S19j Pro+ (обычно 120 TH/s) и S19j Pro Hydro. Каждая хеш-плата содержит 126 ASIC-чипов BM1362, организованных как 42 домена по 3 чипа последовательно, а также связанные с ними LDO, MOSFET, преобразователи уровней, EEPROM и микроконтроллер PIC, управляющий связью цепочки и встроенными калибровочными данными.
Antminer S19j Pro был первоначально выпущен в мае 2021 года и использует БП серии APW12 (обычно APW121215) с диапазоном выходного постоянного тока 12–15 В. Платы управления в парке устройств представлены вариантами AMLogic, XILINX, BeagleBone и Cvitek — ранние производственные партии поставлялись преимущественно с платами AMLogic, в то время как восстановленные и послепродажные устройства обычно оснащаются одним из других вариантов. Вариант платы управления влияет на пути прошивки, но не изменяет сам рабочий процесс ремонта хеш-платы.
Наиболее распространенные неисправности хеш-платы S19j Pro
Ниже перечислены симптомы, охватывающие подавляющее большинство проблем с хеш-платами S19j Pro, наблюдаемых на ремонтном стенде:
- Отсутствие чипов при загрузочном сканировании — цепочка сообщает о меньшем количестве чипов, чем номинальное, что почти всегда вызвано неисправным ASIC BM1362 или вышедшим из строя преобразователем уровня выше по течению отсутствующего сегмента цепи.
- Холодные точки на тепловизоре — одно или несколько мест установки чипов остаются холодными, в то время как соседние нагреваются, что указывает на неработающий чип или локальный сбой в подаче питания.
- Хеш-плата не обнаружена вообще — обычно это поврежденный EEPROM (FM24C02B или ATH93702DMCN1937), неисправный микроконтроллер PIC или отсутствие напряжения на контакте разъема.
- Падение хешрейта без отсутствия чипов — часто это неисправный датчик температуры (TMP75), вызывающий термическое троттлинг, или деградирующий LDO, недопоставляющий питание части цепи.
- Короткое замыкание по линии питания — обычно это короткозамкнутый MOSFET (MDU3603, AONS32311 или TPHR9003NL) на этапе основного напряжения.
- Случайные перезагрузки или отключения БП под нагрузкой — часто это деградирующий объемный конденсатор (330мкФ 30В SMD или 47мкФ 50В SMD), который больше не удерживает напряжение линии при переходном потреблении тока.
Критические компоненты — функции и поведение при отказе
Хеш-движки ASIC (семейство BM1362)
Чипы BM1362 являются хеш-движком хеш-платы S19j Pro. Каждая плата содержит 126 чипов, соединенных последовательно в 42 домена по 3 чипа каждый — один неисправный ASIC внутри домена обычно выводит из строя всю группу из 3 чипов. Наиболее частой причиной выхода из строя BM1362 является повреждение от электростатического разряда при обращении, за которым следует длительное термическое напряжение из-за засохшей термопасты или забитого радиатора. Для замены используется приспособление для лужения BM1362 для чистого перелуживания контактных площадок перед установкой нового чипа.
Стабилизаторы напряжения (LDO)
Несколько LDO-чипов на плате генерируют различные напряжения, которые питают ядро ASIC, кольцо ввода-вывода и локальные логические цепи. Хеш-плата S19j Pro использует SGM2036-ADJYN5G/TR, MP2019GN, SY7304DBC VIDKB, VGML AAH6, BA1U/BA2H, LM317MBSTT3G и TLV74318PDBVR в различных позициях. Вышедший из строя LDO обычно выводит из строя всю локальную цепочку чипов, зависящих от генерируемого им напряжения.
MOSFET (коммутация напряжения ядра)
MOSFET'ы обеспечивают высокотоковую коммутацию напряжений ядра ASIC. Хеш-плата S19j Pro использует MDU3603 (P-канальный), 2N7002-7-F (малосигнальный N-канальный), TPHR9003NL (высокотоковый N-канальный) и AONS32311 (высокотоковый N-канальный) на разных этапах. Короткозамкнутый MOSFET обычно создает жесткое короткое замыкание между стоком и истоком — легко обнаруживается мультиметром — и обычно коррелирует с БП, который отказывается запускать цепь.
EEPROM и микроконтроллер
Хеш-плата хранит свои калибровочные данные и данные идентификации цепи в EEPROM (FM24C02B, ATH93702DMCN1937). Микроконтроллер PIC16F1704-I/SL управляет протоколом локальной цепи. Поврежденный EEPROM обычно проявляется как плата, которую плата управления не инициализирует при загрузке; неисправный PIC обычно препятствует любой связи с цепью, даже если чипы кажутся включенными.
Преобразователи уровней и сигнализация
Преобразователи уровней SN74LVC1T45DCKR и SN74AUP1T34DCKR (U2E) обеспечивают согласование сигналов платы управления 3,3 В и логических сигналов чипов с более низким напряжением. Неисправный преобразователь обычно приводит к одновременному отключению блока чипов ниже по течению — это полезный признак при сканировании с помощью тепловизора или тестера хеш-платы.
Датчики температуры и защита
Цифровой датчик температуры TMP75 передает информацию о температуре хеш-платы обратно на плату управления. Неисправный датчик либо выдает ложные высокие показания (вызывая термический троттлинг и видимую потерю хешрейта), либо ложные низкие показания (позволяя цепи работать при небезопасно высокой температуре). Стабилитроны и диоды Шоттки (DSK24, B0540W SF, BZT52C15G, MBR230LSFT1G, NJ / 2BZX84C8V2) обеспечивают подавление электростатического разряда на плате, защиту от обратного хода и обратной полярности.
Список компонентов для ремонта хеш-платы Antminer S19j Pro
В таблице ниже приведены все компоненты, которые LYS Shenzhen поставляет для ремонта хеш-платы S19j Pro. Каждая запись напрямую связана с соответствующей страницей детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или для вариантов, не указанных здесь.
| Номер детали | Тип компонента | Типичное расположение / роль |
|---|---|---|
| BM1362AA / BM1362AK | ASIC-хеш-движок | Основной чип SHA-256, по одному на каждую хеш-позицию |
| SGM2036-ADJYN5G/TR | LDO-регулятор | Локальное логическое питание |
| MP2019GN | LDO-регулятор | Регулируемый линейный регулятор |
| ATH93702DMCN1937 | EEPROM | Калибровка / хранение идентификатора цепи |
| SN74LVC1T45DCKR | Преобразователь уровня напряжения | Двунаправленный сигнальный мост |
| SN74AUP1T34DCKR U2E | Преобразователь уровня напряжения | Высокопроизводительный преобразователь уровня |
| FM24C02B | EEPROM | Маломощная 2-проводная последовательная память |
| SY7304DBC VIDKB | Повышающий регулятор | Повышающий преобразователь с управлением по току |
| DSK24 | Диод Шоттки | 2А / 40В диод свободного хода |
| VGML AAH6 | LDO-регулятор | Локальная линия 1,2В |
| BA2H / BA1U | LDO-регулятор | Ядро чипа 0,8В |
| LM317MBSTT3G | Положительный регулятор | 500 мА регулируемый выход |
| TMP75 | Датчик температуры | Цифровой датчик температуры хеш-платы I²C |
| B0540W SF | Диод Шоттки | 40В / 500 мА SOD-123 малосигнальный |
| NJ / 2BZX84C8V2 | Стабилитрон | Ограничитель напряжения / защита |
| AP2008TCER-ADJ / U1D | Транзистор / повышающий преобразователь | Активный элемент повышающего преобразователя |
| TLV74318PDBVR | LDO-регулятор | Линейный регулятор с низким падением напряжения |
| Осциллятор 813RN | Кварцевый генератор | Эталонный тактовый сигнал 25 МГц |
| 330мкФ 30В SMD | Конденсатор | Объемный фильтрующий конденсатор |
| MDU3603 | P-канальный MOSFET | 30В / 67А 8-контактный DFN переключатель |
| 2N7002-7-F | N-канальный MOSFET | 60В / 115 мА малосигнальный переключатель |
| MP1517DR | ИС импульсного регулятора | Регулируемый преобразователь 3,3В |
| TPHR9003NL | N-канальный MOSFET | 30В / 220А мощный переключатель тока |
| BZT52C15G SOD-123 | Стабилитрон | 15В ограничитель / защита |
| AONS32311 | N-канальный MOSFET | Высокотоковый переключатель напряжения ядра |
| PIC16F1704-I/SL | Микроконтроллер | 8-битный, 7КБ Flash, управление цепью |
| MBR230LSFT1G | Силовой выпрямитель Шоттки | 2А / 30В высокочастотный выпрямитель |
| 47мкФ 50В SMD | Конденсатор | Объемный конденсатор локальной линии |
| 330мкФ 6240k Танталовый | Танталовый конденсатор | Полимерный (KO-CAP) с низким ESR |
| 10мкГн (Индуктор 100) | Индуктор | Мощный индуктор HPC1050 SMD |
Необходимые инструменты и расходные материалы для ремонта
Правильно оборудованный ремонтный стенд для S19j Pro должен иметь следующие инструменты, все они доступны в LYS Shenzhen:
- Приспособление для лужения BM1362 (100 мм) — приспособление для чистого перелуживания контактных площадок при замене BM1362.
- Трафарет для крупных чипов S19j Pro L — специальный трафарет для более крупного кристалла BM1362, используемого в варианте S19j Pro L.
- Универсальное тестовое приспособление для хеш-плат с ЖК-дисплеем — выполняет полное сканирование цепи на снятой хеш-плате, определяет отсутствующие чипы по положению.
- Термопаста с теплопроводностью 5 Вт/мК или выше — требуется для круглосуточной майнинговой нагрузки на хеш-платах S19j Pro.
- Станция для пайки горячим воздухом с профилем, подходящим для BM1362 (обычно 280–320°C с контролируемым подъемом температуры).
- Изопропиловый спирт 99% и безворсовые салфетки для очистки контактных площадок и радиатора перед повторным нанесением пасты.
Диагностика и рабочий процесс ремонта
Типичный рабочий процесс ремонта хеш-платы S19j Pro выглядит следующим образом:
- Отключите питание и извлеките подозрительную хеш-плату из майнера — никогда не работайте с платой под напряжением.
- Визуальный осмотр — ищите обгоревшие компоненты, оторванные контактные площадки или физические повреждения от обращения.
- Тестирование на стенде с помощью тестового приспособления для хеш-плат — подтвердите характер отсутствующих чипов, о котором сообщил майнер, и определите точные позиции чипов.
- Проверка напряжений питания с помощью мультиметра — убедитесь, что LDO и импульсные регуляторы обеспечивают правильные напряжения на границе неисправной цепи.
- Тепловизионное исследование под нагрузкой на стенде — подтверждает, что холодные точки соответствуют позициям отсутствующих чипов, и исключает неисправный преобразователь уровня, дающий ложный результат сканирования.
- Замена компонента с использованием горячего воздуха, соблюдая рекомендованный профиль оплавления чипа и используя приспособление для лужения BM1362 или трафарет для конкретного компонента для чистого повторного лужения контактных площадок.
- Повторное тестирование на приспособлении перед повторной установкой в майнер — подтверждает, что ремонт выдерживает сканирование цепи.
- Повторно нанесите термопасту с теплопроводностью 5 Вт/мК или выше на радиатор перед сборкой.
- Повторно установите и контролируйте в течение 24 часов — подтверждает, что плата поддерживает полный хешрейт без температурных аномалий.
Когда ремонт на уровне чипов имеет больший смысл, чем замена платы
Полная замена хеш-платы S19j Pro, когда она доступна, обычно стоит на порядок дороже, чем компоненты, необходимые для ремонта на уровне чипов. Для операторов ферм, использующих более нескольких единиц S19j Pro, целесообразность внутреннего ремонта очевидна: небольшой запас ASIC BM1362, наиболее распространенных LDO и MOSFET, а также тестовое приспособление для хеш-плат превращают большинство неисправных плат в часовую работу на стенде и позволяют избежать многонедельных окон RMA. Для владельцев одного устройства расчет зависит от местной доступности ремонтных услуг и временной стоимости потерянного хешрейта, но стоимость компонентов редко является ограничивающим фактором.
Поиск БП и плат управления
Майнеры S19j Pro поставляются с блоком питания APW12 14V/17V (артикулы Bitmain серии APW12, обычно APW121215, динамический выход постоянного тока 12–15 В). Плата управления — плата управления S19j / S19j Pro на базе BeagleBone; варианты AMLogic, XILINX и Cvitek также встречаются в производственных и восстановленных устройствах. LYS Shenzhen поставляет как новые сменные блоки, так и запчасти для ремонта хеш-плат, перечисленные выше.
Часто задаваемые вопросы — Ремонт хеш-платы Antminer S19j Pro
Сколько ASIC-чипов на хеш-плате S19j Pro?
Стандартная хеш-плата S19j Pro содержит 126 ASIC-чипов BM1362, объединенных в 42 домена по 3 чипа последовательно. Полный майнер S19j Pro использует 3 хеш-платы, что составляет в общей сложности 378 чипов.
Могу ли я смешивать различные ревизии BM1362 на одной хеш-плате?
Не рекомендуется. Чипы BM1362 обычно отбираются и подбираются по напряжению на заводе по ревизии кремния, и смешивание ревизий в одной цепи обычно приводит к нестабильному хешрейту или нестабильности цепи. Заменяйте вышедшие из строя чипы той же ревизии (AA на AA, AK на AK и т. д.), где это возможно.
Какую термопасту следует использовать на хеш-плате S19j Pro?
Используйте термопасту с теплопроводностью 5 Вт/(м·К) или выше. Хеш-платы S19j Pro генерируют значительное постоянное тепло при круглосуточной майнинговой нагрузке, и потребительские пасты высыхают в течение нескольких месяцев. Нанесение наиболее быстрое и равномерное с помощью трафаретного инструмента для конкретной модели.
Как часто следует повторно наносить термопасту на хеш-плату S19j Pro?
Интервалы повторного нанесения термопасты зависят от условий эксплуатации. Стандартные размещенные объекты, работающие на стандартном радиаторе, обычно могут работать 12–18 месяцев между циклами повторного нанесения. Запыленные, горячие или плохо вентилируемые среды сокращают интервал до 6–12 месяцев. Повторно наносите пасту каждый раз, когда вы наблюдаете повышение температуры чипа без соответствующего изменения окружающей среды.
Где найти номер детали хеш-платы на S19j Pro?
Номер детали и ревизия хеш-платы напечатаны на наклейке на самой печатной плате, обычно рядом с краем разъема или на обратной стороне платы. Хеш-платы S19j Pro обычно идентифицируются по семейству BHB426xx (например, BHB42601, BHB42603, BHB42621, BHB42631, BHB42651), при этом S19j Pro+ использует BHB42611. Идентификатор платы сообщает вам, для какого хешрейта и какой ревизии BM1362 была построена плата.
