Инструкции по идентификации версии и модели блока питания APW12 Bitmain

Инструкции по определению версии и модели блока питания Bitmain APW12

Bitmain APW12 — это основной блок питания для всего поколения Antminer S19, L7 и D7, но под названием «APW12» скрываются три различных подсемейства (APW121215, APW121417, APW12A) с несколькими версиями плат внутри каждого. Версии не являются взаимозаменяемыми: несоответствие выходного напряжения сожжет регуляторы хэш-плат в течение нескольких секунд, и даже в пределах одного и того же номинального напряжения прошивка управляющей платы и проводка обратной связи по напряжению делят линейку на меньшие совместимые группы. Это обновление 2026 года объединяет официальную таблицу версий Bitmain, наши полевые перекрестные проверки более 1000 единиц APW12 и практические правила для заказа, замены и ремонта правильного подварианта — без вывода майнера из строя при первом включении.

Совместите это руководство по версиям с сопутствующим Руководством по ремонту и списком компонентов блока питания Bitmain APW12 для выполнения ремонта на уровне микросхем (архитектура ICE2QR4765 + NCP1252 + PIC16F1704, диагностика болта медной шины M6, процедура с тестовым приспособлением I²C).

Почему важна идентификация APW12

Совместимость определяют три независимых поля идентификации:

• Номинальное выходное напряжение — указано на этикетке как «1215» (12-15 В) или «1417» (14-17 В). Это самое важное поле. Блок питания 12-15 В, подключенный к майнеру 14-17 В, подает пониженное напряжение на хэш-платы и вызывает сбой регулятора домена; блок питания 14-17 В, подключенный к майнеру 12-15 В, подает повышенное напряжение и разрушает регуляторы при первом повышении хэшрейта.
• Стандарт входного напряжения — стандартные блоки APW12 принимают однофазное напряжение 200-240 В. Вариант APW12A принимает входное напряжение 277 В фаза-нейтраль (американская сеть центров обработки данных 480Y/277 В с нейтралью). Они механически взаимозаменяемы, но электрически несовместимы с неправильной сетью.
• Буква версии платы — печатается после кода напряжения в виде строчного суффикса: a, b, c, d, e, f, g. Суффикс изменяет проводку обратной связи по напряжению на вторичной обмотке, ключ прошивки внутри контроллера PIC и кодировку разъема жгута.

Майнер, который загружается и показывает «PSU detected» на панели управления, но не может увеличить хэшрейт, является классическим симптомом несоответствия версии платы — канал управления I²C устанавливает связь, но прошивка отказывается увеличивать выходное напряжение выше уровня SB. В этом руководстве вы узнаете, какие версии можно безопасно заменять, какие можно обновлять с помощью прошивки и какие комбинации никогда нельзя смешивать.

Краткий обзор трех семейств APW12

Главное правило: три семейства не взаимозаменяемы. APW121215 не может заменить APW121417 (напряжение слишком низкое — хэш-платы работают с пониженной производительностью, затем выходят из строя регуляторы); APW121417 не может заменить APW121215 (напряжение слишком высокое — регуляторы хэш-плат сгорают в течение нескольких секунд после включения); APW12A не может работать при 220 В (срабатывает защита от пониженного входного напряжения, нет выходного напряжения); стандартный APW12 не может работать при 277 В (срабатывает защита от повышенного входного напряжения, каскад PFC может быть поврежден при пусковом токе).

APW121215 — версии от a до g

APW121215 является самым массовым подвариантом APW12 — он питает все семейство S19 от первоначального запуска в 2020 году до обновления S19k Pro. За пять лет производства было выпущено семь версий плат, разделенных на две функционально различающиеся группы.

Группа 1 — APW121215 a / b / c (без обратной связи по напряжению)

Самые ранние производственные версии (a, b, c) используют схему управления выходом с разомкнутым контуром. Контроллер PIC16F1704 получает от управляющей платы майнера I²C уставку напряжения и регулирует рабочий цикл ШИМ LLC по сохраненной калибровке, без замкнутого измерения фактического выходного напряжения под нагрузкой. Регулирование выхода в этой схеме полностью зависит от присущего топологии LLC регулирования + ESR конденсаторного банка — адекватно для стационарной работы, но медленно для компенсации быстрых скачков нагрузки ASIC с частотной настройкой.

Взаимозаменяемость внутри группы: a, b и c полностью взаимозаменяемы. Вы можете вынуть «a» из S19 Pro, который работал три года, установить «c», вынутый из другого устройства, и майнер включится и нормально наберет хэшрейт. Разъем жгута и схема проводки идентичны для всех трех.

Группа 2 — APW121215 d / e / f / g (обратная связь по напряжению)

Начиная с версии d, Bitmain добавила выделенную пару для измерения обратной связи по напряжению на выходной шине, направляющуюся обратно в АЦП PIC. Контроллер теперь осуществляет регулирование выхода с замкнутым контуром, что позволяет ШИМ LLC компенсировать старение конденсаторов, падение напряжения в жгуте и переходные процессы нагрузки в реальном времени. Хэш-плата получает более точное напряжение +/-1% на входной шине во всем диапазоне нагрузки 0-100% — что непосредственно измеряется как прирост эффективности на +0,5-1% на уровне майнера при постоянной настройке полной нагрузки.

Взаимозаменяемость внутри группы: d, e, f и g полностью взаимозаменяемы.

Правила замены между группами

Это правило чаще всего нарушается на практике:

• d / e / f / g могут заменить a / b / c — но только после обновления прошивки управляющей платы майнера до последней стабильной версии. Более старые прошивки (до 2022 года) ожидали таблицу калибровки с разомкнутым контуром и будут сообщать об ошибках связи при сопряжении с блоком питания с обратной связью по напряжению. После обновления прошивки управляющая плата майнера переключается в режим замкнутого контура и правильно управляет новым блоком питания.
• a / b / c НЕ могут заменить d / e / f / g — ни при каких обстоятельствах. После того, как майнер был настроен с прошивкой, учитывающей замкнутый контур, установка более старого блока питания с разомкнутым контуром вызывает постоянную ошибку рукопожатия I²C: контроллер сообщает «нет обратной связи по напряжению», и майнер не поднимет выходное напряжение выше уровня SB (12 В в режиме ожидания, нет питания хэш-плат).

Практическое следствие для комплектования парка: стандартизируйте запасные части на APW121215 d, e или f (с g в качестве самой последней текущей версии). Они подходят для любого майнера поколения S19 независимо от версии прошивки. Возврат старых блоков a/b/c в эксплуатацию требует отката прошивки — это трудоемко и часто невозможно на современных управляющих платах S19k Pro / S19j Pro+, которые никогда не поставлялись со старой прошивкой.

Идентификация буквы версии на устройстве

Версия платы печатается на белой этикетке на боковой стороне корпуса, сразу после кода напряжения, в формате APW121215a до APW121215g. На сильно загрязненных устройствах буква может быть частично скрыта — альтернативные точки идентификации включают:

• Цвет разъема выходного жгута — группа d/e/f/g добавляет небольшой белый вспомогательный датчик на вторичной обмотке, отсутствующий на a/b/c.
• Внутренняя шелкография печатной платы — на основной плате имеется маркировка «VER:» шелкографией рядом с контроллером LLC (видна после снятия верхней крышки).
• Версия прошивки PIC — считывается через тестовое приспособление I²C; строки версии прошивки в диапазоне 8x-9x обычно соответствуют a/b/c, 100+ — d/e/f/g.

Запасные части, поставляемые с нашего склада в Шэньчжэне, маркируются буквой версии на внешней упаковке — если вы заказываете для конкретного парка, сообщите нам поколение вашего майнера, и мы автоматически подберем нужную версию. Смотрите наш универсальный список APW12 PSU 12-15V (серия 1215) для Antminer S19, S19 Pro и T19 для наиболее распространенных подверсий a-f.

APW121417 — Версия a против Версии b

APW121417 — это вариант с более высоким напряжением, разработанный для майнеров, чьи хэш-платы работают от входного напряжения 14-17 В, а не от стандарта S19 12-15 В. Повышение напряжения уменьшает потери I²R в жгуте при той же мощности хэш-платы, поэтому Bitmain зарезервировала это семейство выходов для L7 (Scrypt), D7 (X11) и нескольких производных S19 с более высокой плотностью.

Версия a (APW121417a)

Оригинальная производственная версия. Первичный выход 14-17 В рассчитан на 182 А при входном напряжении 220 В, плюс вторичный выход 12,3 В при 18 А, предназначенный для управляющей платы (канал «OUT2»). Коэффициент мощности превышает 0,99 при полной нагрузке, пульсации остаются ниже 1% на обоих каналах. Принудительное воздушное охлаждение при 45 дБА. В наличии в качестве нашего блока питания APW121417a — Antminer L7 / D7 / S19j / S19L.

Версия b (APW121417b)

Обновленная версия с обновленными внутренними схемами защиты — диапазон порога OCP был сужен до 260-340 А (по сравнению с более широким окном 240-360 А версии a), а протокол рукопожатия I²C добавил дополнительный шаг проверки при обнаружении блока питания. Тот же форм-фактор, тот же жгут, те же первичные/вторичные выходы, то же входное окно 200-240 В переменного тока. В наличии в качестве нашего блока питания APW121417b — Antminer L7 / D7 / S19j / S19L.

Правила кросс-совместимости

• b может заменить a — версия b обратно совместима с майнерами с прошивкой a. Установите его, майнер обнаружит блок питания, и работа продолжится в обычном режиме.
• a НЕ может заменить b — на майнерах, поставляемых с завода с прошивкой b (обычно производство конца 2022 года и позднее), более старая версия a не проходит дополнительный этап рукопожатия, и майнер отказывается поднимать выходное напряжение выше уровня SB.

Как и в случае с APW121215, дисциплина комплектования парка: стандартизируйте на APW121417b — он подходит для всех L7/D7/S19j/S19JL/S19L/K7/DR7/KA3/KS3/HS3 независимо от года выпуска.

APW12A — Вариант 277 В

APW12A механически и визуально идентичен APW121215 — тот же корпус, тот же выходной жгут, та же совместимость с хэш-платами — но входной каскад перестроен для однофазного переменного тока 277 В вместо стандарта 200-240 В. Этот вариант широко используется в центрах обработки данных США, работающих с трехфазным распределением 480Y/277 В, где каждый блок питания подключается между одной фазой и нейтралью (277 В фаза-нейтраль) вместо фазы-фазы.

Входное напряжение 277 В имеет два эксплуатационных преимущества при работе с крупными парками: оно уменьшает входной ток примерно на 25% по сравнению с 220 В при той же мощности (меньшее количество меди, меньшее падение напряжения в панельных подачах) и устраняет необходимость в понижающих трансформаторах, которые в противном случае потребовались бы между входом сети 480 В и стойкой PDU майнера 220 В. Оба фактора в совокупности на объекте с 10 000 майнеров приводят к значительной экономии CAPEX и OPEX.

Bitmain поставляет APW12A в основном для SKU S19J Pro-A и S19 Pro-A (суффикс «-A» обозначает вариант 277 В базовой модели). Текущая производственная версия маркируется как APW12A_12V-15V_V1.2 (277V Customized) на наклейке корпуса.

Критическое правило кросс-совместимости

APW12A и стандартный APW121215 НЕ взаимозаменяемы, хотя выходная сторона электрически идентична:

• Подключение APW12A к однофазной розетке 220 В вызывает блокировку при пониженном напряжении — каскад PFC не запустится, нет шины SB, нет выходного напряжения. Без повреждений, но и без работы.
• Подключение стандартного APW121215 к цепи 277 В приближает объемный конденсатор PFC к его номинальному значению 400 В. Объемный конденсатор C + выпрямительный мост GBJ могут выдержать кратковременно, но повреждение варистора + моста + объемного конденсатора при пусковом токе является распространенным режимом отказа. Не проверяйте это — это уничтожит устройство.

Эти два варианта можно визуально различить по диапазону напряжения, указанному на передней этикетке рядом с номером модели (200-240 В для стандартных устройств, 277 В для варианта A), а также по более крупному варистору + более толстому объемному конденсатору, видимым через боковую вентиляционную решетку на варианте A.

Процедура «Прочитайте этикетку»

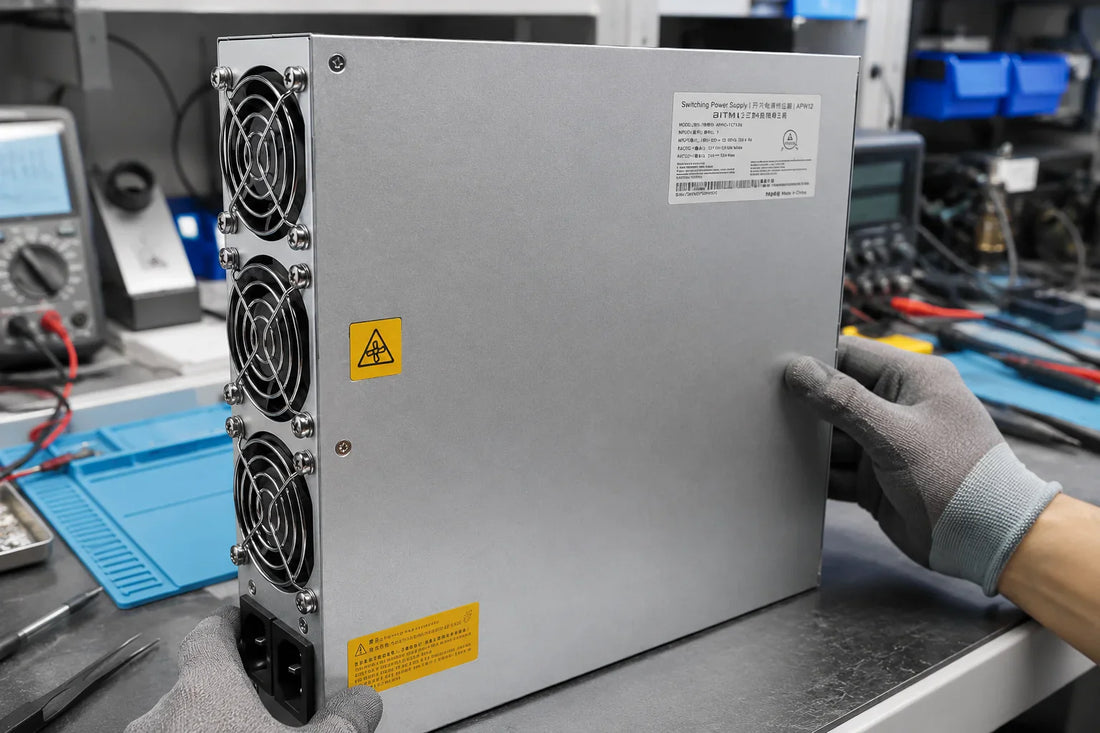

Каждый Bitmain APW12 имеет на боковой стороне корпуса белую наклейку со всеми необходимыми идентификационными полями. Читайте по порядку:

1. Линия модели — подтверждает семейство. Ищите «APW121215», «APW121417» или «APW12A» в качестве начальной строки.
2. Линия напряжения — «12V-15V» (серия 1215 + вариант A) или «14V-17V» (серия 1417). Перекрестно проверяет линию модели.
3. Буква версии — строчный суффикс a-g для 121215; суффикс a-b для 121417; суффикс V1.x для варианта A.
4. Линия входного напряжения — «200-240V~ 50/60Hz» для стандартного, «277V~ 50/60Hz» для варианта A. Выявляет несоответствие 277V/220V до подключения.
5. Код даты — обычно печатается как YYWW или ГГГГ-ММ-ДД. Полезно для оценки гарантии и для идентификации производственных партий с известными группами отказов конденсаторов.

Если боковая этикетка отсутствует или нечитаема (масло, пыль, выцветание на солнце при развертывании в контейнерах), альтернативным вариантом является считывание шелкографии на внутренней печатной плате после вскрытия корпуса — номер детали печатной платы рядом с контроллером LLC содержит ту же идентификационную строку.

Матрица решений по замене на месте

Проверка на стенде перед установкой

Перед развертыванием любого заменяемого APW12 в нагрузке хэш-платы проверьте устройство на специальном стенде. Наше Тестовое приспособление для БП APW12 (ремонт APW121215 a/b/c/d/e) имитирует рукопожатие I²C майнера, поднимает основную шину через протокол стартового переключателя и отображает выходное напряжение на светодиодной панели — без воздействия на хэш-плату неправильно идентифицированного устройства. Шаг проверки на стенде занимает около 3 минут на каждый блок питания и предотвращает наиболее дорогостоящий режим отказа на месте: установку APW12 с неправильным напряжением в работающий майнер и уничтожение трех хэш-плат стоимостью 400-800 долларов каждая.

Приспособление также служит источником пускового сигнала IIC во время ремонта на уровне микросхем — см. сопутствующее Руководство по ремонту и список компонентов блока питания APW12 для четырехэтапного внутреннего диагностического процесса.

Рекомендации по закупкам — заказ правильного устройства

При поиске замен APW12 для парка оборудования предоставьте нам три части информации, и мы подберем правильный подвариант со склада в Шэньчжэне:

1. Модель майнера — например, S19 Pro против S19j Pro против S19j Pro+ против L7 против D7. Определяет семейство (1215 против 1417).
2. Оригинальная этикетка APW12 — фотография наклейки на боковой стороне корпуса или просто текст строки модели. Определяет букву версии для соответствия.
3. Стандарт входной сети — 220 В однофазный (по умолчанию) или 277 В (американский центр обработки данных). Определяет, нужен ли вам стандартный вариант или вариант A.

Обычный складской запас подвариантов на нашем складе в Шэньчжэне:

• APW12 12-15V (серия 1215) — универсальный a/b/c/d/e/f для S19/S19 Pro/T19
• APW121417a — L7/D7/S19j/S19JL/S19L (ревизия a)
• APW121417b — L7/D7/S19j/S19JL/S19L (ревизия b)
• Тестовый стенд для БП APW12 (стенд для APW121215 a/b/c/d/e)
• APW17 1215a — новое поколение S21 / S19j XP (не взаимозаменяемо с APW12, указано для информации)

Для оптовых заказов (50+ единиц) укажите, требуется ли предварительная проверка на нашем стенде перед отправкой — это добавит 24-48 часов к сроку выполнения, но исключит риск неисправности по прибытии. Блоки APW12A 277V отправляются в индивидуальном порядке с нашего склада в Шэньчжэне — перед заказом уточните стандарт электросети у вашего электрика.

Распространенные ошибки идентификации на месте

Часто задаваемые вопросы

Могу ли я использовать APW121215 вместо APW121417, если мой майнер "достаточно близок" по напряжению?

Нет. Разница в выходном напряжении 2 В (12-15 В против 14-17 В номинального) — это не допуск по погрешности, а целевое напряжение, которое ожидают повышающие преобразователи хешплаты на входной шине. APW121215 на хешплате 14-17 В выдает ~13,5 В вместо ожидаемых 15-16 В, заставляя бортовые повышающие преобразователи работать с более высоким коэффициентом заполнения для компенсации, рассеивая избыточное тепло и ускоряя их выход из строя. И наоборот, APW121417 на хешплате 12-15 В выдает ~16 В вместо ожидаемых 13-14 В, перегружая входные регуляторы и сжигая их в течение нескольких секунд после полного запуска.

Как узнать, является ли прошивка моего майнера "старой" (совместимой с a/b/c) или "новой" (совместимой с d/e/f/g)?

Проверьте дату сборки прошивки на веб-панели майнера в разделе "System > Firmware Upgrade". Любая прошивка, созданная с 2022 года, изначально поддерживает блоки питания с обратной связью по напряжению и находится в окне совместимости d-g. Прошивка 2020-2021 годов может потребовать обновления перед развертыванием d-g устройства. На практике каждый майнер, произведенный за последние три года, поставлялся с прошивкой, совместимой с d-g; единственные исключения — это ранние производственные единицы, которые никогда не обновлялись с момента развертывания.

В чем разница между APW12 и APW17?

APW17 — это блок питания Bitmain нового поколения, разработанный для семейства S21 (S21, S21 Pro, S21 XP, S21+ Hydro, S21 Hyd, S19j XP, S19 XP Hyd, S19 Hyd). Он использует другой форм-фактор корпуса, другие разъемы жгутов и другой протокол управления, отличный от APW12. Они не являются механически или электрически взаимозаменяемыми. Подварианты APW17 имеют аналогичную схему именования (APW171215a, APW171417, APW111721X для S21 Hydro) — когда вы видите "APW17" на этикетке, вы держите в руках другое поколение, а не более новую ревизию APW12.

На моей этикетке APW12 написано "APW12A_12V-15V_V1.2" — это 277В или 220В?

Суффикс "A" в обозначении семейства означает вариант 277В. "12V-15V" — это номинальное выходное напряжение (такое же, как у стандартного APW121215 по выходу). "V1.2" — это внутренняя ревизия платы в семействе A. Итого: это БП с входным напряжением 277В, не подключайте его к цепи 220В.

Могу ли я вскрыть корпус и определить ревизию по внутренней шелкографии, если внешняя этикетка повреждена?

Да. После разряда конденсаторов (подождите минимум 5 минут после отключения, проверьте мультиметром на клеммах объемного конденсатора) снимите верхнюю крышку. На основной печатной плате рядом с микросхемой контроллера LLC (область ICE2QR4765) имеется шелкографический идентификатор в формате "PCB: APW12xxxxxR". Это соответствует букве ревизии на внешней этикетке. Версия прошивки PIC также считывается с помощью нашего тестового стенда I²C, что обеспечивает дополнительную перекрестную проверку.

Как стареют блоки APW12 в полевых условиях — какова типичная группа отказов?

Основной причиной отказов является старение электролитических конденсаторов на вторичной стороне (выходные объемные конденсаторы + конденсаторы вспомогательной шины), ускоряемое тепловой нагрузкой, расположенной рядом с радиатором. Типичная группа отказов начинается через 18-30 месяцев круглосуточной работы в майнинговой среде при температуре окружающей среды 35-40°C; на объектах, работающих при температуре окружающей среды 25-30°C, группа отказов продлевается до 36-48 месяцев. Отказ проявляется сначала в виде ошибок связи с БП (PIC видит дрейф напряжения за пределами калибровочного окна), затем переходит в нестабильность хешрейта под нагрузкой, а затем в полное отключение выхода. В прилагаемом Руководстве по ремонту БП APW12 описан рабочий процесс ремонта на уровне чипов, включая процедуру замены конденсаторов, протокол повторной затяжки болтов медной шины M6 и проверку на тестовом стенде I²C.
