1N4007 M7 SMD выпрямительный диод для ремонта блока питания Bitmain APW12

Выпрямительный диод 1N4007 / M7 SMD | 1000В / 1А Замена для ремонта блока питания Bitmain APW12

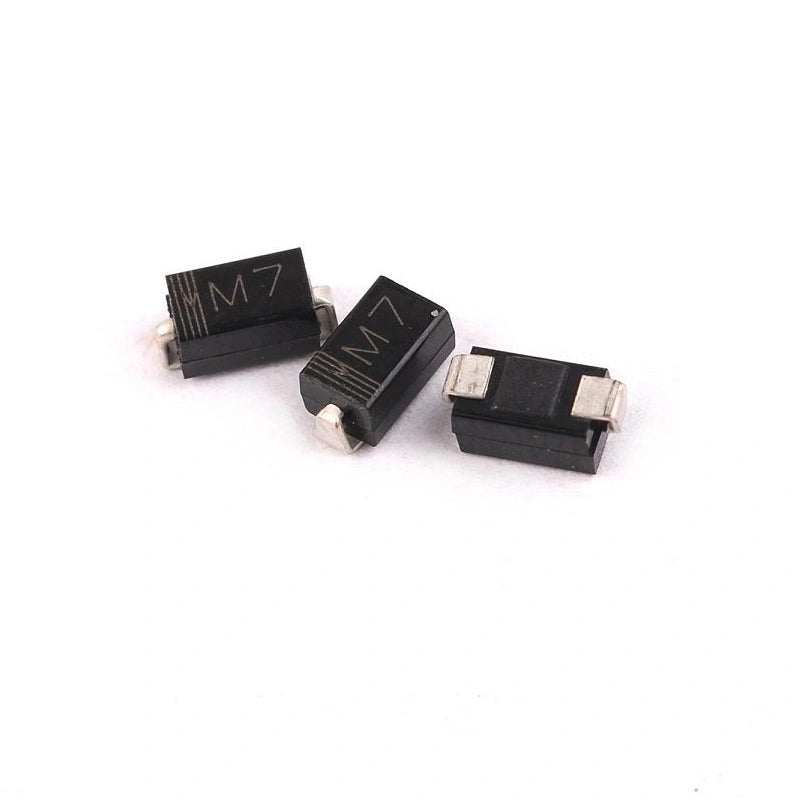

1N4007 (маркировка на шелке M7) — это выпрямительный диод SMD 1000В / 1А, используемый в вспомогательных цепях и демпферных сетях блока питания Bitmain APW12 для выпрямления переменного тока промышленной частоты и защиты. Один из наиболее широко используемых номеров деталей диодов при ремонте блоков питания для майнинга — каждый APW12 имеет несколько 1N4007, расположенных на первичной и вспомогательной сторонах.

Ключевые параметры для блока питания: выдерживаемое напряжение 1000В с большой площадью PN-перехода, что обеспечивает диоду его способность выдерживать импульсный ток, средний выпрямленный ток 1А и корпус SMD (маркировка на шелке M7), ставший отраслевым стандартом для "1N4007 в корпусе для поверхностного монтажа". Когда этот диод замыкается после переходного процесса, он обычно отключает местную шину, и симптом выглядит гораздо серьезнее, чем есть на самом деле.

Когда следует заменять 1N4007 / M7

• Вспомогательная шина APW12 не работает — один или несколько 1N4007 замкнуты или разомкнуты после переходного процесса.
• Звон в демпферной сети на осциллографе — диод больше не поглощает коммутационные переходные процессы.
• Видимые повреждения на корпусе SMD — обгоревшие или треснувшие после аварии.
• Чрезмерный нагрев корпуса диода при нормальной нагрузке — деградация перехода, увеличение прямого падения напряжения.
• Повторные сбросы блока питания при загрузке — вышедший из строя защитный диод, позволяющий повредить последующие цепи.

Технические характеристики 1N4007 / M7

FAQ — Выпрямительный диод 1N4007 / M7

В: Как определить 1N4007 на плате?
О: Шелкографическая маркировка M7 на корпусе SMD — это сокращенное обозначение 1N4007 в корпусе для поверхностного монтажа. Тот же кристалл в корпусе DO-41 для сквозного монтажа является оригинальным 1N4007; маркировка M7 — это вариант SMD SMA / SMB.

В: Номинальный ток 1А — этого достаточно для шин блока питания APW12?
О: Зависит от того, где расположен диод. Для вспомогательных шин и демпферных цепей 1А вполне достаточно. Для выпрямления мощных основных шин используются более крупные детали (например, UF4007, мост GBJ2010). При заказе сверяйтесь с оригинальным номером детали — не заменяйте на диод с более высоким током, не проверив окружающую цепь.

В: Как проверить диод в цепи?
О: Выключите питание, изолируйте от сети. Используйте режим проверки диодов мультиметра на выводах диода. Исправный показывает ~0,7В в прямом направлении (кремниевое Vf), OL в обратном. Замкнутый показывает 0Ω в обоих направлениях. Разомкнутый показывает OL в обоих направлениях.

В: Оптовые цены для ремонтных мастерских APW12?
О: Да — напишите на email contact@lys-sz.com для получения цен на 1N4007 / M7 в катушках.
