Внешняя WiFi антенна 2,4 ГГц 2dBi, кабель-удлинитель SMA-IPEX

Антенна Wi-Fi 2,4 ГГц 2 dBi — SMA-штекер + кабель IPEX для ESP32 / ESP8266

Эта внешняя антенна Wi-Fi 2,4 ГГц с коэффициентом усиления 2 dBi предназначена для улучшения качества беспроводного сигнала модулей Wi-Fi, устройств Интернета вещей (IoT) и встроенных коммуникационных систем. Компактная штыревая антенна сочетается с разъемом SMA и удлинительным кабелем SMA-IPEX, обеспечивая гибкость монтажа и стабильные характеристики радиопередачи.

Работает в диапазоне ISM 2,4 ГГц и подходит для модулей ESP8266, ESP32 и аналогичных беспроводных модулей, которым требуется внешняя антенна с интерфейсом IPEX. Широко используется в устройствах умного дома, промышленных системах управления, шлюзах и пользовательском оборудовании IoT. Кабель IPEX-SMA позволяет разместить антенну за пределами корпуса, обеспечивая более стабильный сигнал по сравнению с антеннами на печатной плате.

Основные характеристики

• Поддержка диапазона частот Wi-Fi 2,4 ГГц.
• Коэффициент усиления 2 dBi для повышения мощности сигнала и расширения зоны покрытия.

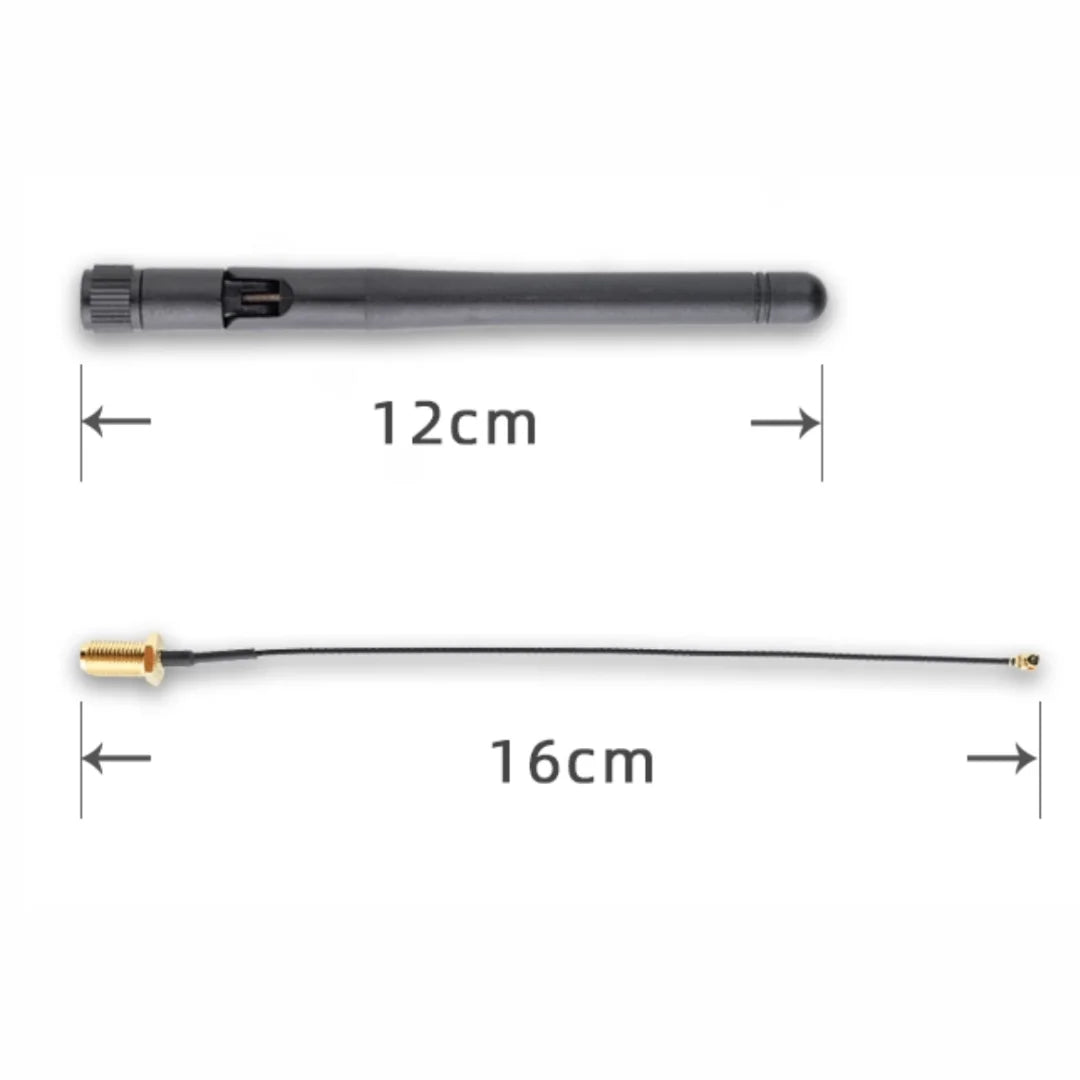

• Антенна с разъемом SMA-штекер + удлинительный кабель SMA-IPEX.
• Компактная штыревая антенна для удобной интеграции.
• Стабильные характеристики радиопередачи для встроенных устройств и приложений IoT.

Типичные области применения

• Модули ESP32 / ESP8266 — увеличение дальности Wi-Fi по сравнению с бортовой антенной на печатной плате.
• Устройства умного дома — видеодомофоны, датчики, хабы.
• Промышленные шлюзы — агрегаторы данных IoT на периферии.
• Пользовательское оборудование IoT — серийные изделия, требующие крепления внешней антенны.
• Устройства Bluetooth / Zigbee — совместимы с диапазоном 2,4 ГГц (необходимо проверить характеристики чипсета).

Технические характеристики антенны 2,4 ГГц

Часто задаваемые вопросы — антенна Wi-Fi 2,4 ГГц

В: Будет ли она работать с ESP32-CAM, имеющей разъем IPEX?
А: Да — большинство плат разработки ESP32-CAM и ESP-WROOM-32 имеют разъем для антенны U.FL / IPEX рядом с бортовой антенной на печатной плате. Вставьте конец кабеля IPEX в разъем и прикрутите антенну SMA к соответствующему концу кабеля. Обычно требуется замена резистора 0 Ом на плате разработки, чтобы направить сигнал на разъем U.FL вместо антенны на печатной плате.

В: Когда стоит выбрать антенну с коэффициентом усиления 2 dBi, а не более высоким коэффициентом (5 / 9 dBi)?
А: 2 dBi — стандартный коэффициент усиления для компактной штыревой антенны. Коэффициент 5+ dBi означает более длинную / направленную антенну с меньшей шириной диаграммы направленности — большая дальность в одном направлении за счет меньшего покрытия в других направлениях. Для большинства встроенных Wi-Fi устройств оптимальным выбором является всенаправленная антенна с коэффициентом усиления 2 dBi.

В: Входит ли кабель в комплект?
А: Стандартные удлинительные кабели SMA-IPEX обычно имеют длину 10–15 см. Для более длинных соединений (более 50 см) используйте кабель коаксиального качества, чтобы минимизировать потери сигнала на частоте 2,4 ГГц.

В: Предоставляете ли вы оптовые цены для серийного производства?
А: Да — отправьте письмо на адрес contact@lys-sz.com, указав необходимое количество, чтобы получить информацию о ценах для разных объемов.
