3PCS01 ICE3PCS01G Avalon Блок питания Коррекция коэффициента мощности Микросхема PFC

3PCS01 ICE3PCS01G — ИС PFC для ремонта БП Avalon PSU3300-01 PLUS1

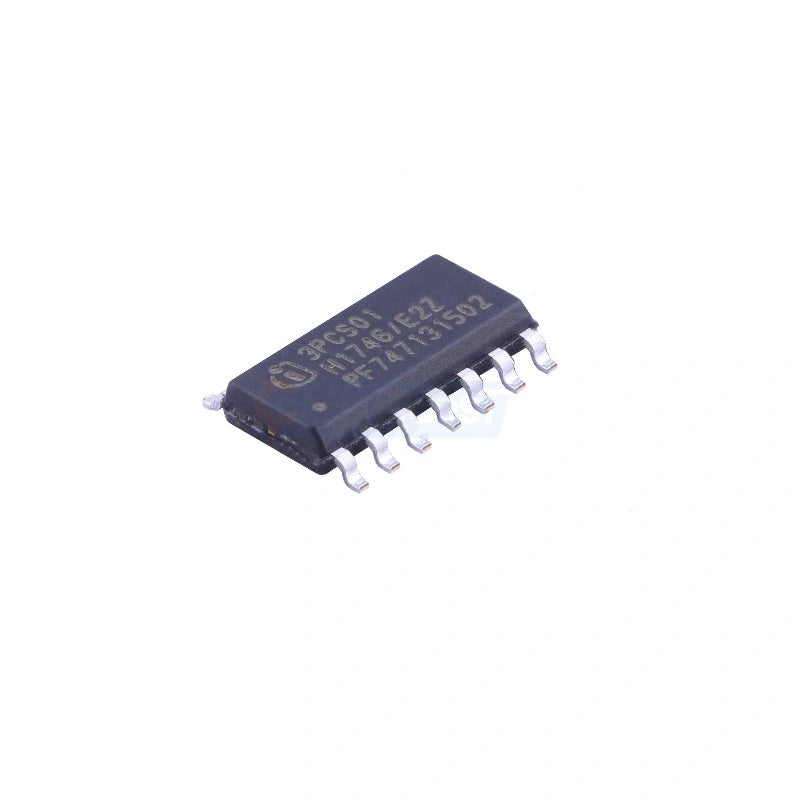

3PCS01 ICE3PCS01G — это контроллер коррекции коэффициента мощности (PFC) непрерывного тока (CCM) в 14-выводном корпусе, обеспечивающий высокую эффективность и отличный динамический отклик в мощных блоках питания с изолированным выходом. Эта ИС PFC установлена в блоках питания Canaan Avalon PSU3300-01 PLUS1 и является одной из самых часто заменяемых деталей при ремонте Avalon, когда БП не запускается при исправном выпрямителе и высоковольтном конденсаторе.

С номинальным напряжением Vcc до 25 В, точной защитой от просадок напряжения, улучшенным динамическим откликом без искажения входного тока и внешней компенсацией контура тока ИС 3PCS01 ICE3PCS01G предназначена для работы в требовательных условиях майнинг-ферм с напряжением переменного тока 220–277 В.

Характеристики

Место установки 3PCS01 в БП Avalon

Внутри БП Avalon PSU3300-01 PLUS1 ИС 3PCS01 ICE3PCS01G управляет повышающим преобразователем PFC, расположенным после выпрямителя, и формирует входной ток для поддержания высокого коэффициента мощности. При выходе этой ИС из строя — обычно из-за короткого замыкания на MOSFET-транзисторах PFC или переходного процесса в дополнительном питании — БП не формирует высоковольтную шину, не выдает основного напряжения и часто не показывает индикацию ошибки, кроме светодиода ожидания.

Совместимость

Используйте как прямую замену для разъема 3PCS01 / ICE3PCS01G в блоках питания Avalon PSU3300-01 PLUS1. Другие версии БП AvalonMiner того же поколения используют тот же контроллер PFC — если вы не уверены, перед заказом сфотографируйте маркировку ИС и этикетку БП.

Типичные признаки неисправности

• БП Avalon не запускается — на высоковольтном конденсаторе отсутствует напряжение шины PFC при наличии входного переменного тока
• Светодиод ожидания на БП горит, но основной выход никогда не включается
• Следы прогара на MOSFET-транзисторах PFC перешли на 14-выводную ИС контроллера
• Повторяющиеся «икоты» при запуске, при которых катушка PFC никогда не переключается
• Ошибка просадки напряжения при исправном источнике переменного тока

Часто задаваемые вопросы

Является ли 3PCS01 той же деталью, что и ICE3PCS01G?

Да. 3PCS01 — маркировка на корпусе; ICE3PCS01G — полное обозначение детали. Оба названия относятся к одной и той же ИС контроллера PFC.

Какие модели БП Avalon используют эту ИС PFC?

Она установлена в AvalonMiner PSU3300-01 PLUS1. Другие версии БП Avalon того же поколения используют тот же контроллер PFC; если вам нужно подтверждение, пришлите фотографию этикетки вашего БП.

Что еще следует проверить после выхода из строя ИС PFC?

Осмотрите MOSFET-транзисторы PFC, катушку PFC, резисторы запуска и дополнительное питание, подающее напряжение Vcc на ИС. Выход ИС PFC из строя обычно является следствием сопутствующей неисправности в другом узле каскада PFC.

Есть ли у вас в наличии подходящие MOSFET-транзисторы PFC?

Да. У нас есть в наличии MDF5N50F (500 В) и другие первичные MOSFET-транзисторы, часто устанавливаемые в блоках питания серии Avalon PSU3300. Свяжитесь с нами, чтобы получить предложение на комплект для ремонта.
