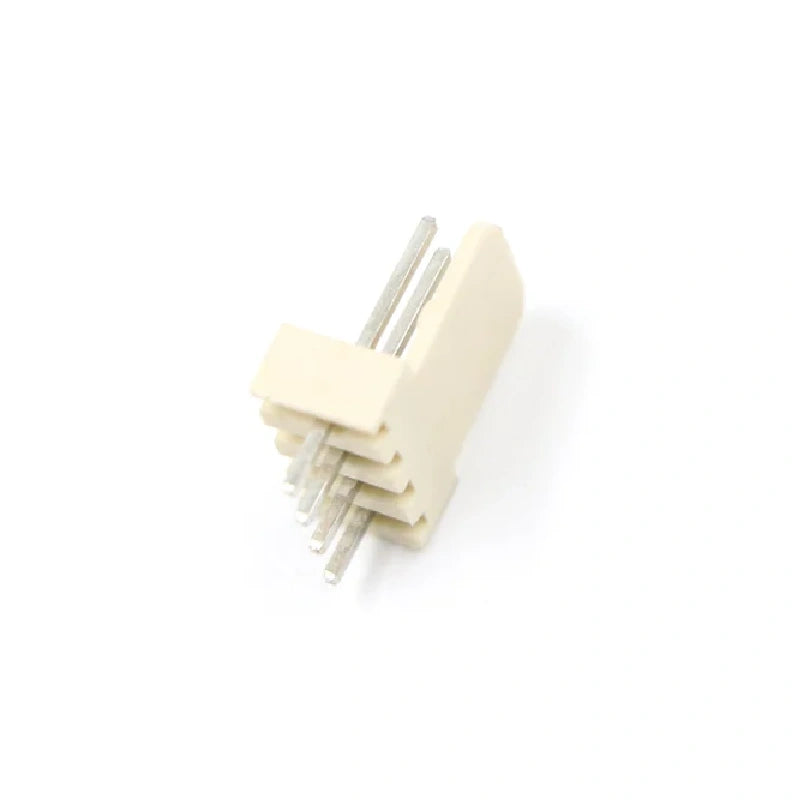

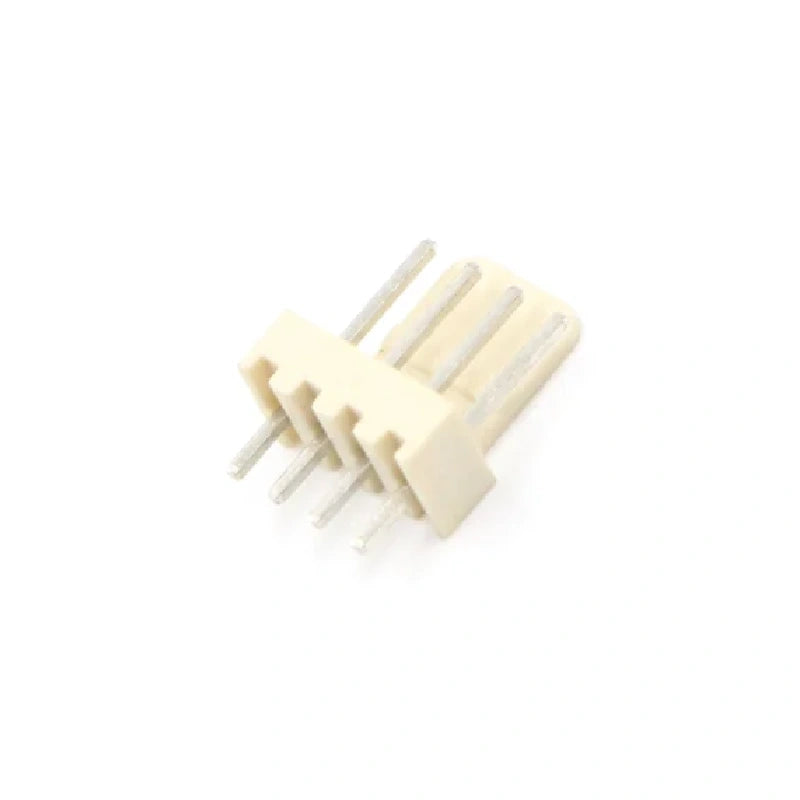

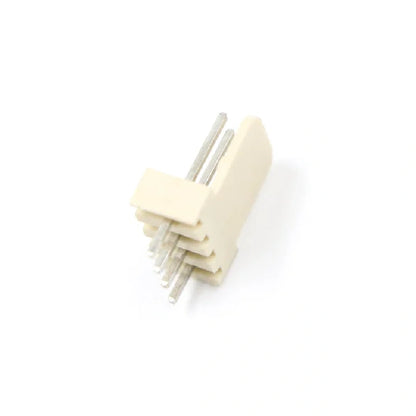

KF2510 Прямой вертикальный разъем 2,54 мм, штекер 4-контактный, гнездо платы управления для вентилятора охлаждения

Прямой вертикальный разъем KF2510 4P с шагом 2,54 мм — разъем для системы охлаждения

KF2510 — это стандартная серия разъемов с шагом 2,54 мм для соединения кабеля с печатной платой, используемая на большинстве плат управления ASIC-майнеров для разъемов вентиляторов охлаждения и низкоточных сигнальных жгутов. Этот прямой (вертикальный) вариант с 4 контактами и выводами «папа» необходим для восстановления поврежденного разъема вентилятора на плате управления или сборки кастомного жгута вентиляторов для ремонтного стенда, платы-симулятора или кабеля-удлинителя вентилятора.

Плотная геометрия контактов и надежная работа с током 9–12 А делают его надежным выбором для линейных 4P-разъемов вентиляторов, применяемых в устаревших моделях Antminer, Whatsminer серии M20 и многих системах с глушителями / симуляторами.

Характеристики

Место расположения KF2510 4P в ASIC-майнере

Линейный разъем KF2510 4P используется в качестве разъема вентилятора на широком спектре более старых плат управления ASIC, в частности — линейные порты вентиляторов 6P / линейные порты вентиляторов 4P на платах управления Whatsminer серии M20 / M21, а также на нескольких контроллерах Antminer и Avalon эпохи вентиляторов 12 В. Он также используется на большинстве сторонних симуляторов вентиляторов, глушителей воздушного потока и комплектов адаптерных кабелей для криптомайнеров.

Типичные сценарии использования на ремонтном стенде

Основные причины иметь в запасе вертикальные разъемы KF2510 4P: восстановление разъема вентилятора, оторванного от платы управления, повторная обжимка кабеля-удлинителя вентилятора или ответвителя симулятора, замена расплавленного разъема-мамы или сборка кастомного тестового жгута для стендовых испытаний комбинаций БП + платы управления.

Распространенные признаки неисправности (для которых данная деталь является решением)

• Вентилятор не обнаружен — майнер останавливается с ошибкой «fan error», так как контакты разъема погнуты / окислены
• Прерывистый сигнал оборотов вентилятора из-за трещины в припойном соединении у основания разъема
• Разъем физически оторван от платы управления при демонтаже вентилятора
• Расплавленный пластиковый корпус из-за заклинивания вентилятора при высоком токе
• Плохой контакт с изношенным разъемом-папой

Часто задаваемые вопросы

Это тот же разъем, что используется в разъемах вентиляторов Antminer / Whatsminer?

Серия KF2510 с шагом 2,54 мм широко используется для линейных 4-контактных разъемов вентиляторов на различных платах управления ASIC, включая серию Whatsminer M20/M21. Перед заказом всегда сверяйте оригинальную деталь на вашей конкретной плате.

Продаете ли вы подходящий разъем-маму с обжимными корпусами и клеммами?

Разъемы-мамы, обжимные клеммы и предварительно обжатые жгуты доступны по запросу — свяжитесь с нами, указав количество контактов и необходимое количество.

Можно ли припаять его напрямую к печатной плате?

Да, это вертикальный вывод с монтажными отверстиями, предназначенный для пайки в посадочное место на печатной плате с шагом 2,54 мм.

В чем разница между линейным 4P и квадратным 4P?

В линейном 4P (данная серия KF2510) четыре контакта расположены в один ряд с шагом 2,54 мм. В квадратном 4P (типа Molex 5557) контакты расположены в конфигурации 2×2, и они электрически несовместимы — для соединения двух типов требуется адаптерный кабель.

Сопутствующие товары

• Сигнальный кабель Whatsminer 22P
• Сигнальный кабель БП Whatsminer P221B/P221C/P222B/P222C
• Глушитель воздушного потока Avalon 200W
• Глушитель воздушного потока Gen2 для ASIC-майнеров
• Универсальный тестер хеш-плат / БП K8

Свяжитесь с contact@lys-sz.com для получения оптовых цен или вопросов о совместимости.
