LM321A-TR 21AMC Микросхема усилителя напряжения для платы управления Whatsminer

LM321A-TR Одноканальный операционный усилитель | Маркировка "21AMC" для ремонта платы управления Whatsminer

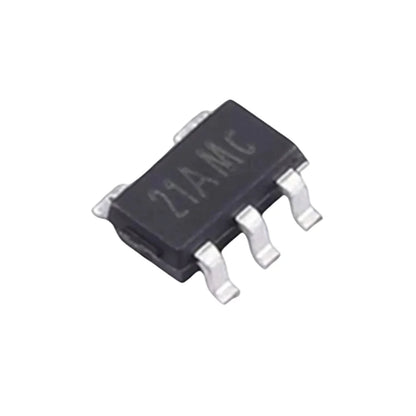

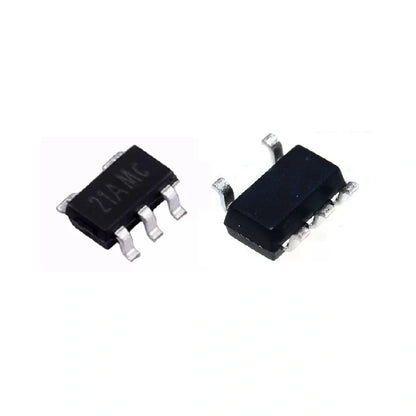

LM321A-TR (маркировка 21AMC) — это одноканальный операционный усилитель с высоким напряжением питания, используемый на платах управления Whatsminer для формирования сигнала, сопряжения с датчиками и обратной связи силовых модулей. Широкий диапазон напряжения питания от 3В до 36В охватывает как низковольтные логические линии, так и приложения с более высоким напряжением в контуре управления.

Основные характеристики: ток потребления 100 мкА на канал, полоса пропускания 0,9 МГц, скорость нарастания 0,5 В/мкс, максимальное напряжение смещения +3 мВ, дрейф смещения 7 мкВ/°C, выход rail-to-rail, входной синфазный диапазон включает землю, подавление электромагнитных помех 71 дБ на 1 ГГц, рабочая температура от -40°C до +125°C.

Когда следует заменять LM321A-TR

• Сбой цепи формирования сигнала на плате управления — выход датчика застрял или дрейфует.
• Нестабильная обратная связь силового модуля — колебания контура управления, связанные с деградацией операционного усилителя.
• Видимые повреждения на микросхеме с маркировкой 21AMC — сгоревшие или треснувшие.
• Дрейф напряжения смещения превышает спецификации — чип вышел из строя из-за старения.

Характеристики LM321A-TR

Часто задаваемые вопросы — Операционный усилитель LM321A-TR

В: Как я могу убедиться, что операционный усилитель вышел из строя?
О: Проверьте выходной контакт осциллографом при подаче известного входного сигнала. Исправный операционный усилитель выдает ожидаемый выходной сигнал, умноженный на коэффициент усиления. Неисправный = застрял на одной из шин питания, колеблется или генерирует случайный шум, не связанный с входным сигналом.

В: Могу ли я заменить его другим однополярным операционным усилителем?
О: Убедитесь, что диапазон напряжения питания, полоса пропускания, скорость нарастания и характеристики смещения соответствуют. Другие операционные усилители с тем же расположением выводов (семейство SOT-23-5) могут работать, но несоответствие полосы пропускания или скорости нарастания может нарушить стабильность контура управления.

В: Профиль пайки?
О: Горячий воздух при 320°C с флюсовой пастой. LM321A-TR обычно поставляется в корпусе SOT-23-5 — маленький, чувствительный к тепловому удару. Перед пайкой предварительно нагрейте плату до 100°C.

В: Оптовые цены?
О: Да — отправьте электронное письмо на contact@lys-sz.com для уточнения цен на партии в ленте.

Сопутствующие товары

• LM358 LM358DR Двухканальный операционный усилитель (БП Whatsminer)
• LM2904DR2G Двухканальный операционный усилитель (БП Whatsminer P21)
• SGM8304 Усилитель напряжения (плата управления Whatsminer)
• Плата управления Whatsminer CB4 V10 H6

Сервисные центры по ремонту плат управления Whatsminer, закупающие операционные усилители LM321A-TR оптом? Напишите на contact@lys-sz.com для получения цен на партии в ленте. Доставка по всему миру с нашего склада в Шэньчжэне.
