PESDNC2FD3V3B PA Diode - 3.3V ESD Protector для ремонта платы Antminer Hash

PESDNC2FD3V3B PA ESD Защитный диод | Двунаправленный 3.3В для ремонта хэш-платы Antminer

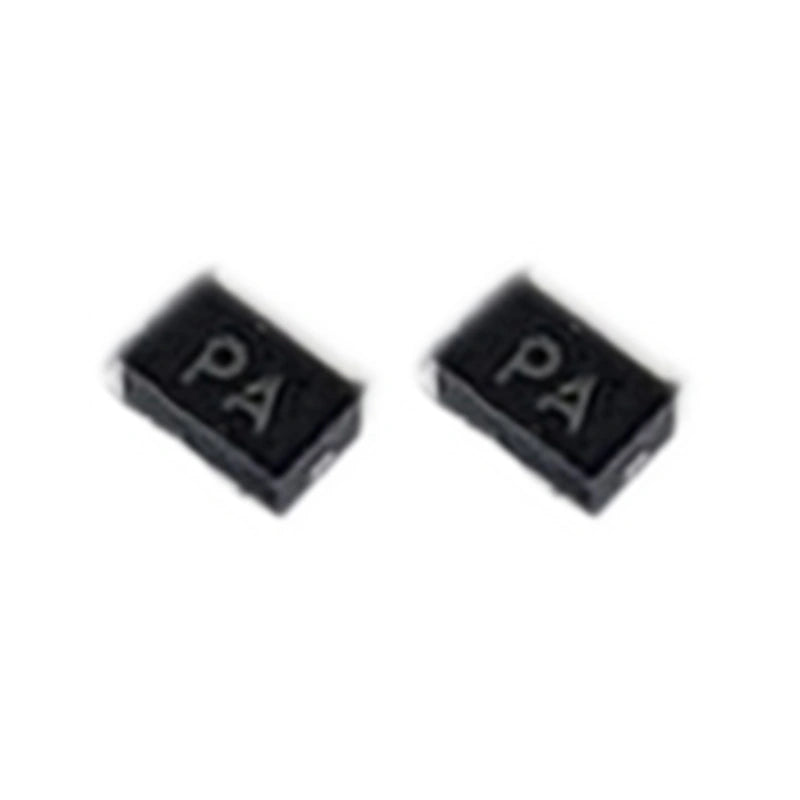

PESDNC2FD3V3B (маркировка "PA") — это двунаправленный защитный диод ESD на 3.3 В в корпусе SOD-323 (SC-76) SMD — стандартный диод для подавления перенапряжений, используемый на хэш-платах Antminer для защиты сигнальных линий 3.3 В от электростатических разрядов и переходных скачков напряжения. Когда защитный диод подавляет слишком много скачков, он в конечном итоге выходит из строя, замыкая линию.

Двунаправленная конструкция подавляет как положительные, так и отрицательные переходные процессы, что важно для сигнальных линий с переменным током и двунаправленных шин данных. Широкий диапазон рабочих температур от -55°C до +150°C охватывает весь диапазон эксплуатации ASIC-майнеров.

Когда следует заменять PESDNC2FD3V3B PA

• Линия сигнала 3.3В закорочена на землю на хэш-плате — вышедший из строя ESD-диод является основной причиной.
• Мультиметр показывает закороченный переход на диоде.
• Видимое повреждение на корпусе SOD-323 — подгоревший или треснувший корпус.
• Событие ESD на хэш-плате — превентивная замена после известного скачка напряжения или инцидента с электростатическим разрядом.

Характеристики диода PESDNC2FD3V3B PA

Часто задаваемые вопросы — PESDNC2FD3V3B PA ESD Диод

В: Как узнать, что это PESDNC2FD3V3B, а не другой ESD-диод?
О: Прочитайте маркировку на верхней части чипа. "PA" идентифицирует этот конкретный вариант PESDNC2FD3V3B. Другие семейства ESD-диодов имеют другие маркировки (например, "B1" для PESDUC2FD5VB, "5V" для SMBJ5.0). Точно сопоставьте маркировку.

В: Двунаправленный или однонаправленный — имеет ли это значение?
О: Да. Двунаправленный подавляет скачки обеих полярностей (необходимо для линий данных, сигналов с переменным током). Однонаправленный подавляет только положительные скачки. Всегда соблюдайте полярность оригинальной детали — неправильный выбор может оставить одно направление незащищенным.

В: Профиль переделки?
О: Горячий воздух при 320°C с флюс-пастой. SOD-323 очень мал (1.6×1.7×0.7 мм) и чувствителен к тепловому шоку — перед переделкой предварительно нагрейте плату до 100°C.

В: Оптовые цены?
О: Да — напишите на contact@lys-sz.com для получения цен на ленточные партии.
