Драйвер затвора SLM346CK-DG – 5 кВ 2,5 А для блока питания Whatsminer P221B P221C P222B P222C

SLM346CK-DG Изолированный драйвер затвора | Драйвер 5 кВ 2,5 А для ремонта блоков питания Whatsminer P221 / P222

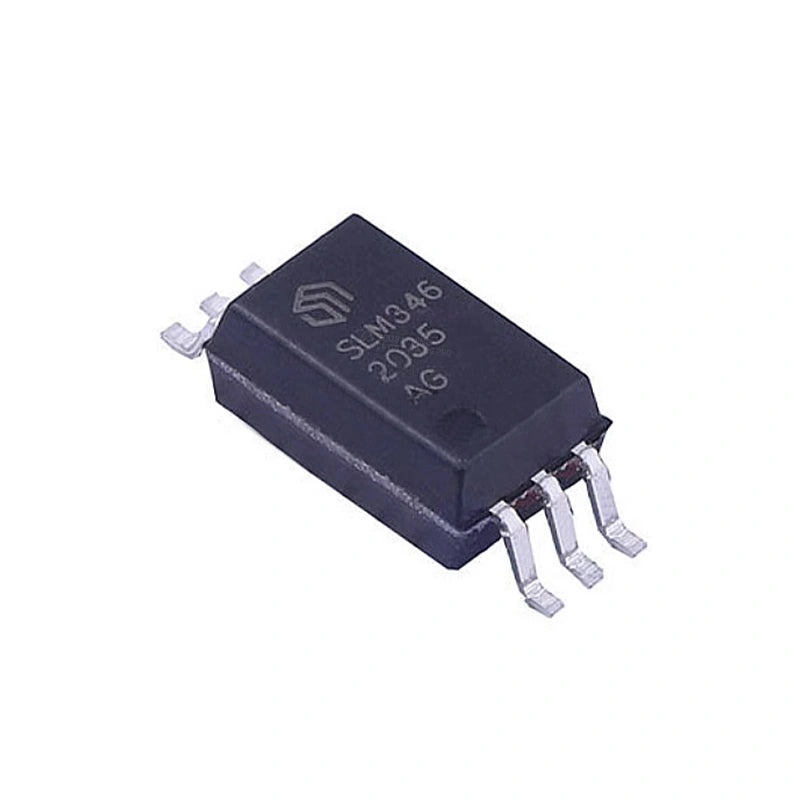

SLM346CK-DG — это одноканальный изолированный драйвер затвора в корпусе SO6 SMD — изолирующая ИС для управления затвором, используемая в блоках питания Whatsminer P221B, P221C, P222B и P222C для высокочастотного переключения MOSFET с первичной и вторичной изоляцией.

Основные характеристики: напряжение изоляции 5000 В ср.кв., пиковый ток истока/стока 2,5 А, высокая устойчивость к синфазным переходным процессам (CMTI), малая задержка распространения, минимальное искажение длительности импульса. Управляет затвором главного переключающего MOSFET, сохраняя изолирующий барьер между первичной и вторичной сторонами управления блока питания.

Когда следует заменять SLM346CK-DG

• Блок питания не запускается — сигнал драйвера затвора на главном переключающем MOSFET отсутствует.
• Неустойчивое переключение — асимметричный выход затвора, искаженные импульсы или сбои CMTI от переходных процессов блока питания.
• Пробой изоляции — нарушен барьер 5 кВ ср.кв., утечка между первичной и вторичной сторонами.
• Видимое повреждение на корпусе SO6 — сгоревший или треснувший.

Характеристики SLM346CK-DG

Часто задаваемые вопросы — Драйвер затвора SLM346CK-DG

В: Как убедиться, что драйвер является неисправной частью?
О: Проверьте выходной вывод затвора осциллографом 100 МГц, пока контроллер блока питания пытается запуститься. Исправный драйвер выдает чистые ШИМ-импульсы от шины до шины, соответствующие входному сигналу контроллера на первичной стороне. Отсутствие выхода, застрявший в высоком/низком состоянии или искаженный сигнал = неисправность чипа.

В: SLM346CK-DG против базового варианта SLM346 — взаимозаменяемы ли они?
О: Суффикс "CK-DG" обозначает конкретный корпус и класс. Точно сопоставьте маркировку — различные суффиксы имеют разные распиновки или номинальные токи. Базовый SLM346 (описанный в листе P2-170) является более широким семейным эталоном.

В: Профиль переделки?
О: Горячий воздух при 320°C с флюсовой пастой. SO6 мал (корпус 3×3 мм) и содержит чувствительный внутренний оптический/емкостный изоляционный барьер — поддерживайте пиковую температуру ниже 250°C и ограничивайте время выдержки, чтобы избежать нагрузки на изоляцию.

В: Оптовые цены?
О: Да — отправьте электронное письмо на contact@lys-sz.com для оптовых закупок.
