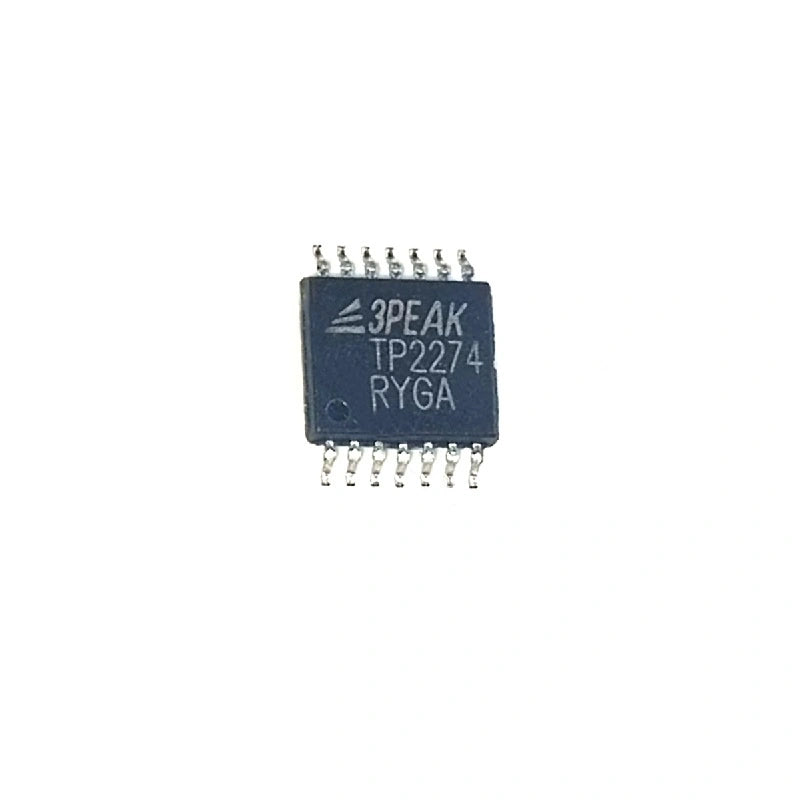

Микросхема операционного усилителя TP2274-TR для блока питания APW3++ Bitmain

Четырехканальный операционный усилитель TP2274-TR | Высокоскоростной рельсовый операционный усилитель Rail-to-Rail для ремонта блока питания Bitmain APW3++

TP2274-TR — это четырехканальный операционный усилитель в 14-контактном корпусе TSSOP, используемый в блоках питания APW3++ Bitmain для высокоскоростного преобразования ток-напряжение, формирования сигнала и усиления в цепи обратной связи. Основные характеристики, важные для контуров управления БП: однополярное питание 36 В, полоса пропускания 7 МГц, скорость нарастания 20 В/мкс, максимальное напряжение смещения 1,0 мВ и выход Rail-to-Rail с током нагрузки 80 мА (при падении напряжения 2 В).

Почему этот операционный усилитель используется в блоке питания: показатель EMIRR 84 дБ на частоте 900 МГц важен в условиях шумной импульсной среды, где каждый соседний MOSFET наводит ВЧ-помехи на входы операционного усилителя и смещает рабочую точку. Сочетание высокого входного сопротивления + низкого напряжения смещения + низкого шума + высокого EMIRR делает TP2274-TR подходящим для контуров управления, расположенных в нескольких сантиметрах от импульсного преобразователя мощностью 3 кВт.

Когда следует заменять TP2274-TR

• Дрейф контура управления блока питания APW3++ — ухудшилось смещение операционного усилителя, смещается точка регулирования.
• Пульсации или колебания на выходе блока питания — ухудшилась скорость нарастания или полоса пропускания в цепи обратной связи.
• Видимые повреждения на корпусе TSSOP-14 после сбоя в окружающих цепях.
• Один из четырех усилителей в корпусе вышел из строя — замените весь четырехканальный усилитель, отдельные усилители не могут быть изолированы в полевых условиях.
• Повышение чувствительности к электромагнитным помехам — ухудшение EMIRR, наводящее шум в контур управления.

Характеристики TP2274-TR

Часто задаваемые вопросы — Операционный усилитель TP2274-TR

В: Как определить, что операционный усилитель вышел из строя?
О: Проверьте четыре выходных контакта под нагрузкой осциллографом. Исправные выходы точно соответствуют своим инвертирующим/неинвертирующим входам. Вышедший из строя усилитель фиксируется на одном из рельсов или показывает искаженный выходной сигнал. Проверьте каждый из четырех усилителей по отдельности — возможно, вышел из строя только один, но требуется заменить весь четырехканальный усилитель.

В: Заменять только операционный усилитель или сначала проверить окружающие компоненты?
О: Перед установкой новой микросхемы проверьте на короткое замыкание резисторы обратной связи и шунтирующие конденсаторы. Закороченный конденсатор во входной цепи может перегрузить операционный усилитель и вывести из строя новый при первом включении. Соблюдайте стандартные правила ремонта.

В: Профиль пайки TSSOP-14?
О: Нижний подогрев 130°C, верхний горячий воздух 320°C с флюсовой пастой. Стандартная пайка SMD. Тщательно соблюдайте ориентацию контакта 1 — неправильная установка вызовет короткое замыкание рельсов через диоды подложки при включении питания.

В: Оптовые цены для ремонтных мастерских APW3++?
О: Да — отправьте запрос по электронной почте contact@lys-sz.com для получения оптовых цен на TP2274-TR.
