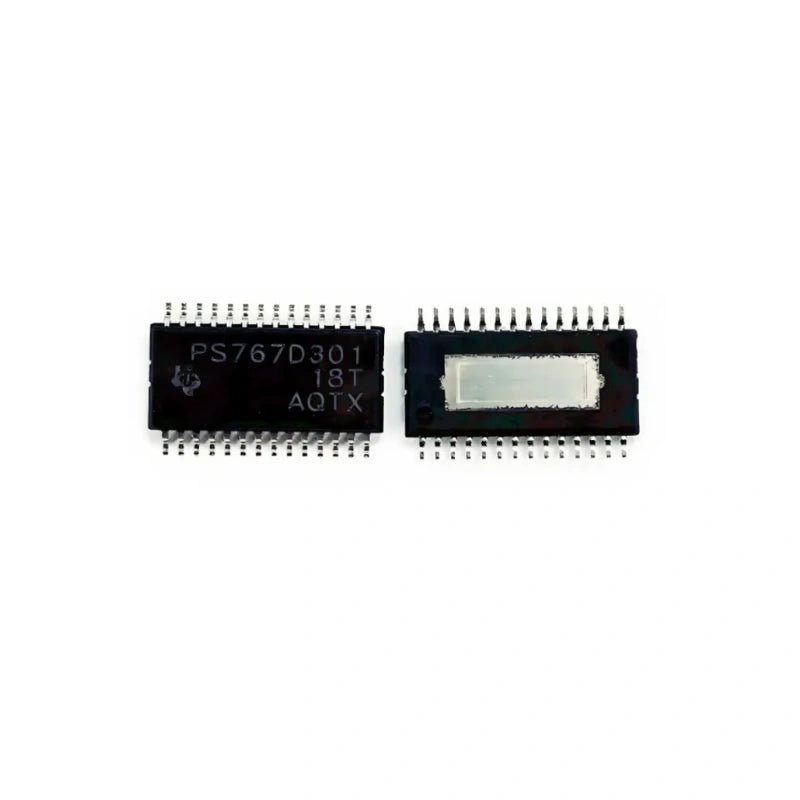

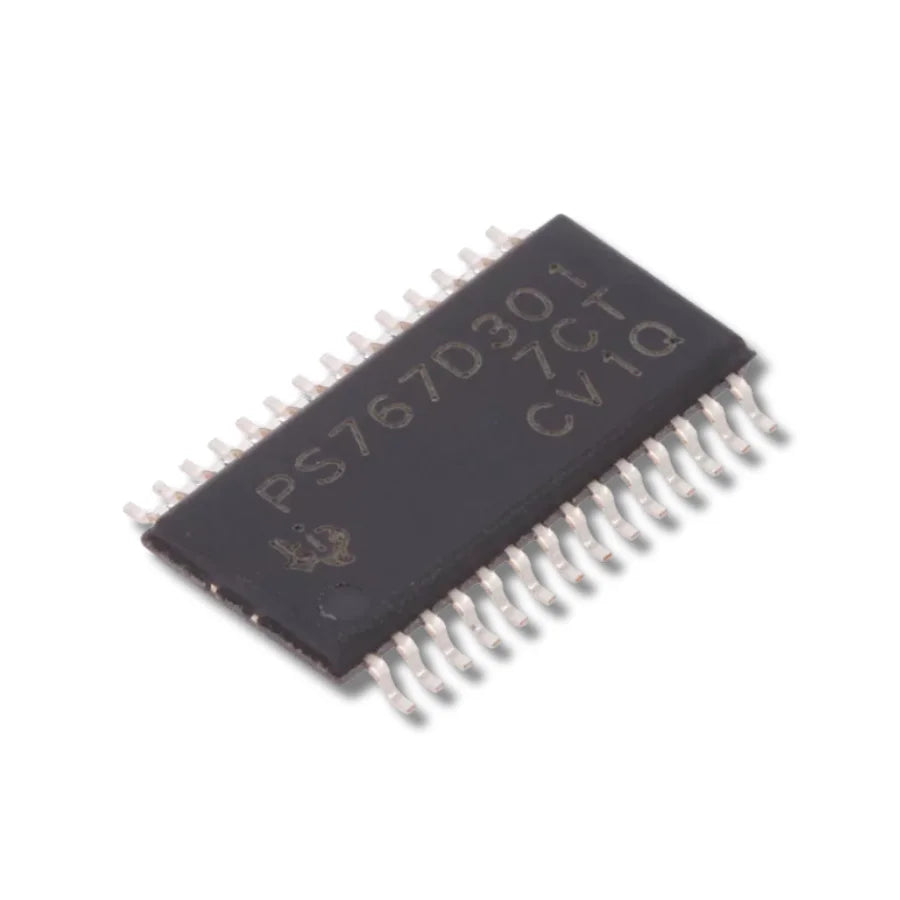

TPS767D301PWP Двойной LDO-регулятор для DSP и встраиваемых систем

TPS767D301PWP Двойной LDO-регулятор | 3,3 В фиксированный + 1,5 В-5,5 В регулируемый для цифровых сигнальных процессоров и встраиваемых систем

TPS767D301PWP — это двухканальный линейный стабилизатор с малым падением напряжения от Texas Instruments, разработанный для систем, которым требуется несколько стабильных напряжений от одной микросхемы. Компонент обеспечивает один фиксированный выход 3,3 В и один регулируемый выход (1,5 В-5,5 В), при этом каждый канал рассчитан на непрерывный ток 1 А — идеальное сочетание для питания ядер ЦСП, логических блоков со смешанным напряжением и аналоговых цепей датчиков от общей входной шины.

Разработанный для надежности в сложных условиях, регулятор работает в широком диапазоне входного напряжения от 2,7 В до 10 В и полном промышленном температурном диапазоне от -40°C до +125°C. Встроенная защита — отключение при перегреве плюс задержка сброса 200 мс — делает микросхему особенно подходящей для питания чувствительных цифровых сигнальных процессоров и сложных встраиваемых систем, где важны последовательность подачи питания и поведение при просадках напряжения.

Сверхнизкое падение напряжения 0,35 В при токе покоя 85 мкА для эффективного управления питанием

• Двухканальная конфигурация — фиксированное 3,3 В плюс регулируемое 1,5 В-5,5 В от одного устройства.
• 1 А на канал — выдерживает токовые нагрузки, характерные для ядер ЦСП и логики со смешанным напряжением.
• Падение напряжения 0,35 В при 1 А — эффективная работа от регулируемых вышестоящих шин 3,3 В или 5 В.
• Ток покоя 85 мкА (1 мкА в режиме ожидания) — продлевает срок службы батареи в портативных встраиваемых устройствах.
• Задержка сброса 200 мс — чистая последовательность включения для последующей цифровой логики.

Области применения TPS767D301PWP

Естественным вариантом использования является двухрельсовое питание для встраиваемых ЦСП и ПЛИС-конструкций, которым требуется чистая линия ввода-вывода 3,3 В плюс более строгая аналоговая или базовая линия, устанавливаемая внешними резисторами. Корпус 28-HTSSOP с открытой площадкой обеспечивает высокую теплоотдачу при номинальном токе 1 А на канал, а широкий диапазон входного напряжения охватывает общие шины питания 5 В и 9-12 В без внешней предварительной стабилизации. Промышленные и автомобильные встраиваемые конструкции, которым требуются долговечные, малошумящие двухрельсовые источники питания, идеально подходят для этой детали.

Технические характеристики TPS767D301PWP
