TS8423K — микросхема SPDT-переключателя РЧ, 1 МГц–7,2 ГГц, 20 Вт, корпус QFN16

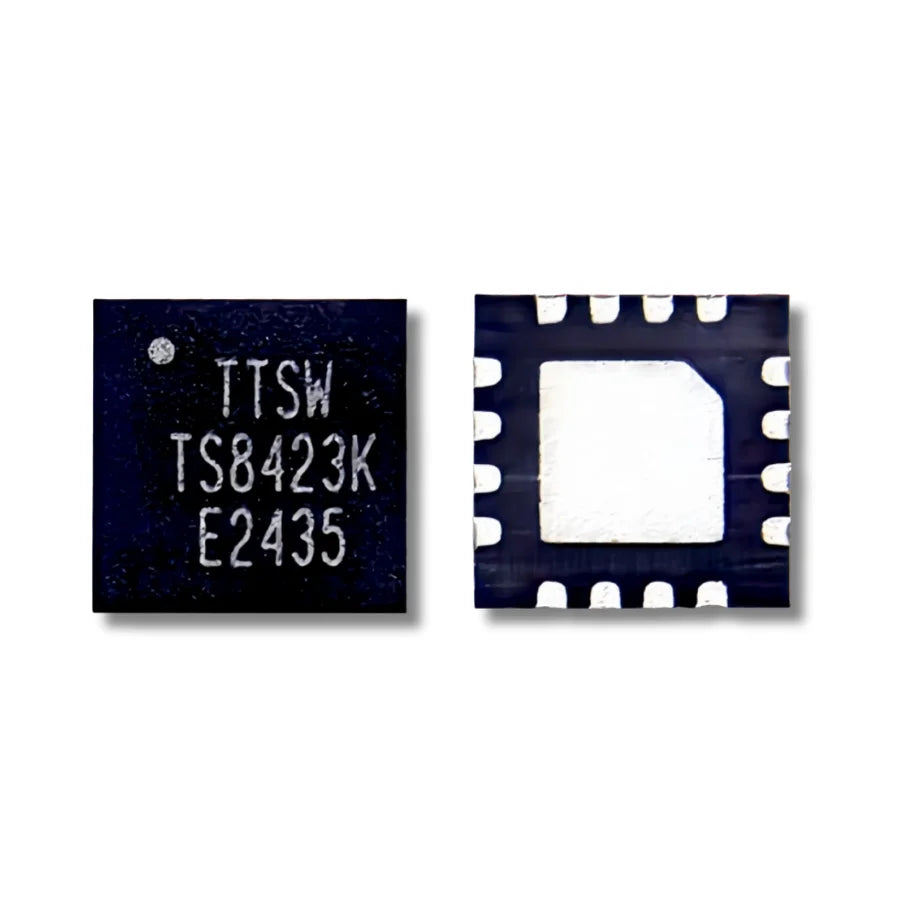

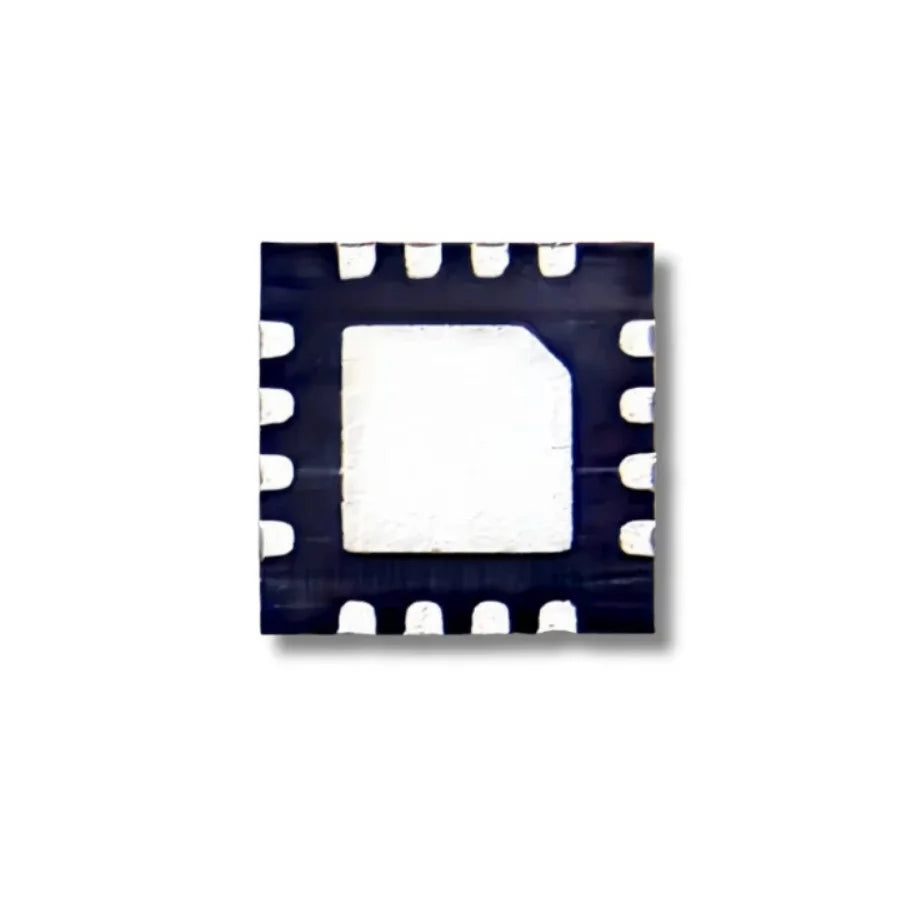

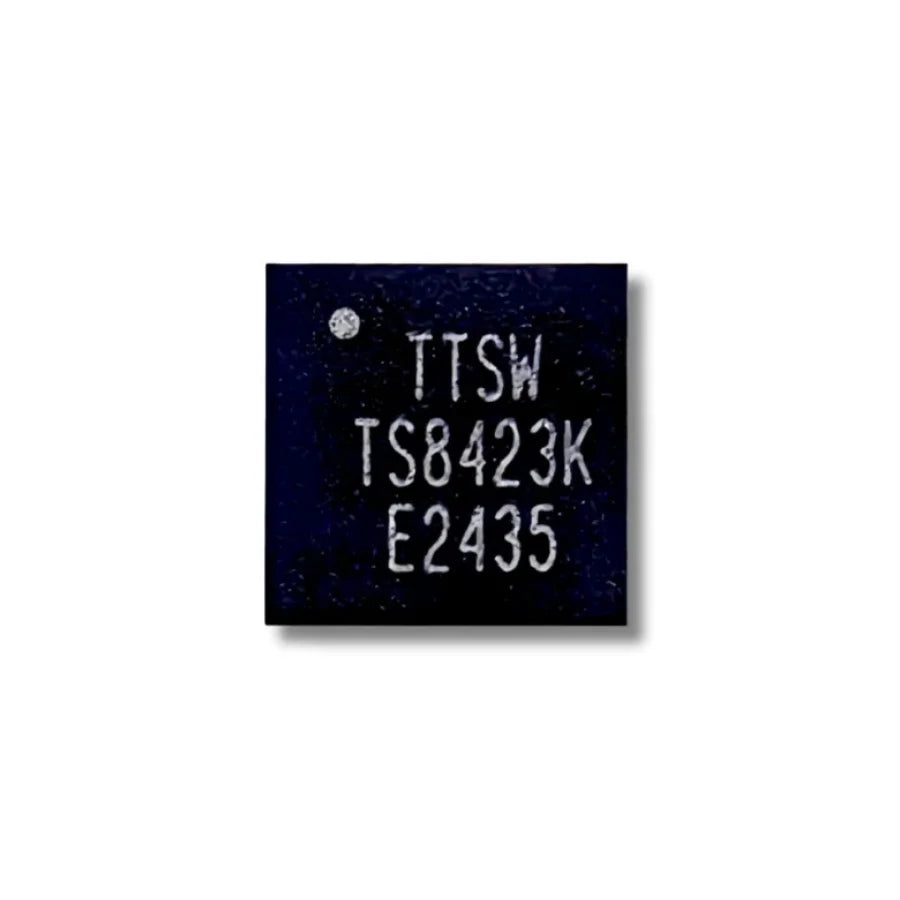

Микросхема РЧ-переключателя TS8423K — симметричный отражательный SPDT, 1 МГц–7,2 ГГц, пиковая мощность 20 Вт, корпус 16-QFN 3 × 3

TS8423K — это симметричный отражательный РЧ-переключатель SPDT, предназначенный для широкополосных переключений с высокой пиковой мощностью. Его рабочий диапазон составляет от 1 МГц до 7,2 ГГц, при этом гарантированные широкополосные характеристики обеспечиваются в диапазоне от 30 МГц до 5,0 ГГц. Это делает его универсальным переключателем для любых трактов РЧ-сигналов, где требуются низкие вносимые потери, высокая изоляция и высокая линейность в компактном корпусе. Формат корпуса 16-QFN 3 × 3 мм и системный импеданс 50 Ом позволяют устанавливать его в стандартные РЧ-схемы без согласующих цепей.

Постоянно поставляемая деталь для интеграторов РЧ-систем, разрабатывающих или ремонтирующих оборудование 5G, сотовой связи, тактической радиосвязи и каналов передачи данных — новые оригинальные устройства, доступна поставка в лотках для серийного производства и формирования запаса запасных частей для сервисных работ.

Типичные области применения

• Переключение на оконечных устройствах сотовой связи — переключение антенн / диапазонов в приемопередатчиках сотовой связи.
• РЧ-тракты каналов передачи данных — переключение TX/RX в инфраструктуре беспроводной передачи данных.
• Тактическая радиосвязь — высокопиковые переключения SPDT в программно-определяемых радиостанциях и модулях боевой радиосвязи.
• Малые соты 5G и испытательное оборудование — переключение антенн, защита приемника, калибровочные тракты.
• РЧ-сервисный запас — универсальный широкополосный SPDT для лабораторных работ и ремонта.

Широкополосные характеристики и работа с пиковой мощностью 20 Вт

Отличительной особенностью TS8423K в своем классе является сочетание широкополосного покрытия от 30 МГц до 5,0 ГГц (с возможностью использования в диапазоне от 1 МГц до 7,2 ГГц) и работы с пиковой мощностью 20 Вт. Симметричная отражающая топология SPDT обеспечивает низкие вносимые потери в обоих трактах и высокую изоляцию между двумя положениями переключателя. Благодаря этому проектировщик может использовать один и тот же компонент в системах сотовой связи, каналов передачи данных и тактической радиосвязи вместо комплектования отдельных переключателей для каждого диапазона или класса мощности.

Технические характеристики TS8423K

Часто задаваемые вопросы — РЧ-переключатель TS8423K

В: Полный рабочий диапазон или гарантированный широкополосный диапазон?
А: TS8423K работает в диапазоне от 1 МГц до 7,2 ГГц, при этом гарантированный производителем диапазон широкополосных характеристик составляет от 30 МГц до 5,0 ГГц. За пределами гарантированного диапазона проверьте вносимые потери и изоляцию на соответствие требованиям вашего конкретного применения по техническому описанию.

В: Аналогичные компоненты?
А: Другие симметричные отражательные переключатели SPDT с аналогичными характеристиками 50 Ом / широкополосности / пиковой мощности в сопоставимом корпусе QFN. Перед проектированием убедитесь, что вносимые потери, изоляция и пиковая мощность соответствуют характеристикам TS8423K.

В: Оптовая цена?
А: Да — доступна поставка в лотках. Отправьте письмо на contact@lys-sz.com, указав необходимое количество, для получения коммерческого предложения.
