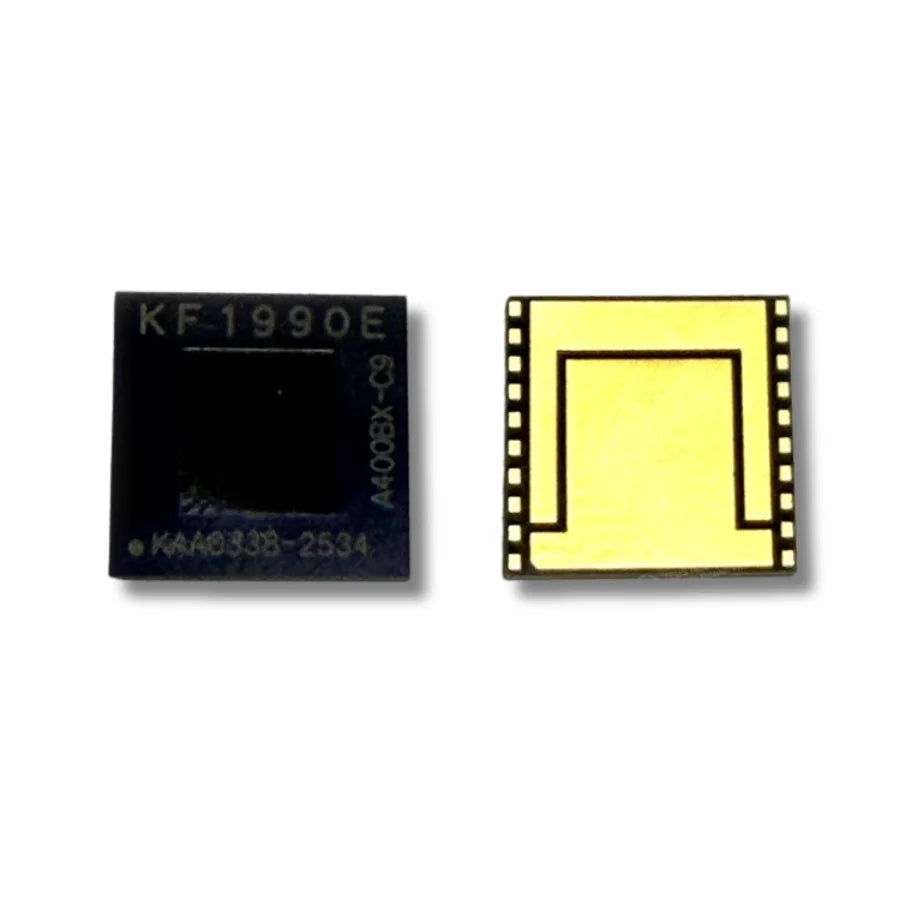

ASIC-чип Whatsminer KF1990E — MicroBT SHA-256 для хешборда M73S

Асик-чип Whatsminer KF1990E — микрочип MicroBT нового поколения с алгоритмом SHA-256 для ремонта хеш-плат Whatsminer M73S

KF1990E — это специализированный хеш-чип ASIC нового поколения от MicroBT, разработанный специально для биткоин-майнера Whatsminer M73S SHA-256. Он полностью соответствует посадочному месту на хеш-плате M73S и является стандартной запасной частью для ремонта на ремонтном столе майнинг-ферм при сгоревших чипах, снижении хешрейта или иных неисправностях чипов на плате. Установка KF1990E на неисправные позиции, выявленные при сканировании ядра или с помощью тестовой оснастки, восстанавливает целевой хешрейт M73S и устраняет потери от простоя, вызванные работой частично деградировавшей платы.

KF1990E на хеш-плате Whatsminer M73S

На хеш-платах M73S установлена цепочка чипов KF1990E, соединенных последовательно через понижающие преобразователи в каждом домене — это стандартная архитектура плат Whatsminer SHA-256. Один вышедший из строя чип разрывает цепочку и приводит к выходу из строя всего соответствующего домена напряжения, что отображается в логе ядра; несколько вышедших из строя чипов в разных доменах обычно указывают на перегрев или неисправность шины питания, а не на выход из строя отдельных чипов. Стандартный порядок ремонта: определите позиции вышедших из строя чипов по логу ядра, изолируйте плату, заново залудите подозрительные контактные площадки, демонтируйте вышедший из строя чип с помощью горячего воздуха, установите новый KF1990E, проведите припойку и проверьте на тестовой оснастке M73S перед повторной установкой хеш-платы в майнер.

Когда следует заменить KF1990E

Три вида неисправностей M73S указывают на проблемы на уровне чипов, а не системы питания или охлаждения: (1) сгоревший чип — видимые повреждения, сканирование ядра сообщает о неисправности позиции; (2) снижение хешрейта — майнер работает стабильно, но хешрейт платы постепенно снижается в течение недель или месяцев; (3) неисправный чип — периодические ошибки, отключения одной платы при стабильной работе остальной части майнера. В обоих случаях замена вышедшего из строя KF1990E на позиции, указанные сканированием ядра, обычно восстанавливает нормальную работу и позволяет избежать затрат на списание всей хеш-платы.

Процедура замены

Предварительно нагрейте хеш-плату M73S до 130–150 °C с помощью ИК-нагревателя, чтобы равномерно прогреть печатную плату перед демонтажем чипа. Используйте паяльную станцию с горячим воздухом при температуре 340–360 °C и узким соплом для снятия вышедшего из строя KF1990E — корпус небольшой и окружен плотно расположенными пассивными компонентами, поэтому защитите соседние компоненты каптонной лентой. Очистите контактные площадки флюсом и медной оплеткой, нанесите свежую паяльную пасту, соответствующую технологии изготовления платы (со свинцом или без), установите новый KF1990E вакуумным пинцетом, соблюдая ориентацию метки, затем проведите припойку. Проверьте на тестовой оснастке для серии KF1990 перед повторной установкой хеш-платы в майнер.

Почему ремонт на уровне чипов выгоден для плат M73S

Запасные хеш-платы M73S стоят дорого, поэтому ремонт на уровне чипов экономически оправдан, если неисправность локализована на одной или двух позициях. Замена KF1990E восстанавливает исходный хешрейт платы, устраняет снижение хешрейта и простои, вызванные деградацией чипов, и позволяет майнеру продолжать приносить доход, не дожидаясь доставки новой платы. В масштабах парка оборудования совокупная экономия на стоимости замены плат и простое позволяет прибыльно ремонтировать оборудование на объекте, а не списывать пригодные для ремонта комплектующие.

Характеристики асик-чипа Whatsminer KF1990E

Сопутствующие запчасти для ремонта плат Whatsminer / MicroBT

• Асик-чип KF1980E — Whatsminer M60 / M60S / M61 (предыдущее поколение)
• Трафарет и оснастка для пайки Whatsminer KF1978E — сопутствующий инструмент для перекатки чипов серии KF
• Синий термогель DOWSIL TC-3080 8 Вт/м·К, 1 кг — термоинтерфейс для хеш-плат
• Тестовая оснастка для плат Whatsminer M60 / M50 / M30 — универсальный настольный инструмент для Whatsminer

Выполняете ремонт хеш-плат M73S в больших объемах или оснащаете мастерскую перед развертыванием парка оборудования? Свяжитесь с нами по адресу contact@lys-sz.com, чтобы получить цены на KF1990E в лотках. Доставка по всему миру с нашего склада в Шэньчжэне.
