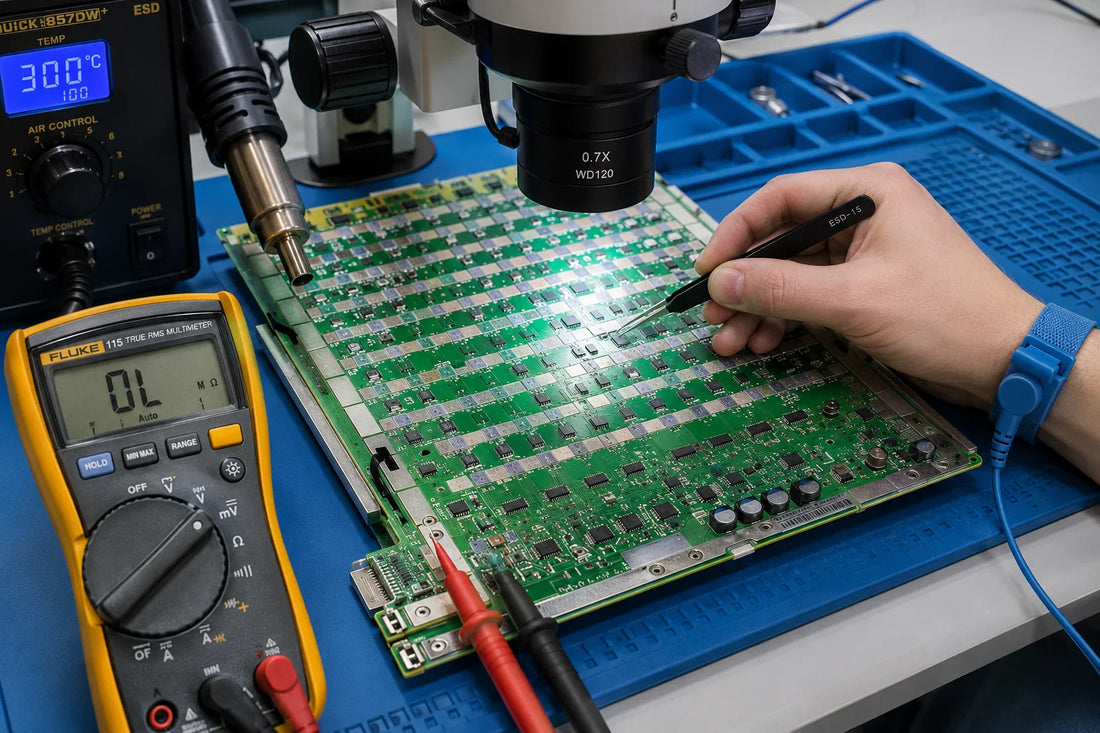

Руководство по ремонту и перечень компонентов хеш-платы Antminer S19 XP

Руководство по ремонту и список компонентов хеш-платы Antminer S19 XP (обновление 2026 года)

Antminer S19 XP поступил в эксплуатацию в ноябре 2021 года как флагманский 5-нм майнер Bitmain SHA-256 — обеспечивающий около 141 TH/s при 21,5 J/TH, самый эффективный майнер с воздушным охлаждением в линейке S19. Пять лет спустя парк S19 XP по-прежнему активно майнит и остается одной из самых активных платформ для ремонта на вторичном рынке. Это руководство охватывает семейство чипов BM1366AG / BM1366AL, используемых на хеш-плате BHB56801, уникальную для S19 XP 11-доменную топологию и полный список компонентов с прямыми ссылками на источники для каждой детали.

Почему ремонт хеш-платы S19 XP все еще актуален в 2026 году

Устройства S19 XP занимают верхний уровень майнеров устаревшей серии S19 — достаточно эффективны, чтобы оставаться прибыльными после халвинга в условиях низких затрат на электроэнергию, и построены с достаточным количеством чипов на плату, так что любой один вышедший из строя ASIC значительно снижает хешрейт. Поскольку полная замена хеш-платы обходится в несколько раз дороже, чем ремонт на уровне компонентов, а чипы BM1366 широко доступны на вторичном рынке, ремонт на уровне чипов является наиболее экономичным способом поддержания работы этих майнеров.

Архитектура хеш-платы Antminer S19 XP с первого взгляда

Хеш-плата S19 XP построена на основе семейства ASIC-чипов BM1366 — 5-нм хеш-движка SHA-256 от Bitmain. Две регулярно используемые ревизии кремния — BM1366AG (преимущественно на BHB56801) и BM1366AL (также используется на платформах S19k Pro, S19e XP Hydro и S19 XP Hydro). Варианты различаются по биннингу, а не по топологии, и частично совместимы для ремонта, хотя всегда предпочтительнее замена на ту же ревизию.

Хеш-платы S19 XP обычно идентифицируются по номеру модели платы BHB56801. Каждая BHB56801 содержит 110 чипов BM1366, организованных как 11 доменов напряжения по 10 чипов последовательно — заметно более широкая топология, чем компоновка с 3 чипами на домен, используемая в семействе S19j Pro. Полный майнер S19 XP использует 3 хеш-платы (всего 330 чипов), питаемые стандартным блоком питания серии APW12 (обычно вариант APW1212V-15V) с выходом 14 В на входную шину хеш-платы.

Топология питания и шины BHB56801

Хеш-плата работает по двухъярусной архитектуре питания. Входная шина 14 В питает повышающий преобразователь, который повышает напряжение примерно до 18–19 В (измеряется в контрольной точке EC5). Каждый из 11 доменов имеет свой собственный локальный каскад LDO, который обеспечивает 1,2 В (питание PLL) и 0,8 В (ядро чипа) для своей группы из 10 чипов. Номинальное рабочее напряжение домена в исправной 10-чиповой последовательной цепи составляет около 1,35 В в состоянии покоя под напряжением. Отказ повышающего каскада обычно проявляется как 0 обнаруженных чипов с показанием EC5 значительно ниже 18 В.

Направления сигналов BHB56801 — критически важны для диагностики неисправностей цепи

Понимание потока сигналов на BHB56801 значительно ускоряет изоляцию неисправностей одного чипа:

• CLK (OUT): генерируется кварцевым генератором Y1 25 МГц, поступает вперед от чипа 01 к чипу 110. Диапазон рабочего напряжения 0,6–0,7 В.
• TX (CI / CO): поступает на вывод 7 интерфейса ввода-вывода при 3,3 В, проходит преобразование уровня в U10, затем поступает вперед от чипа 01 к чипу 110. Рабочее напряжение 1,2 В; 0 В при отключенном кабеле ввода-вывода.
• RX (RI): обратное направление — поступает от чипа 110 обратно к чипу 01, возвращается на вывод 8 сигнального кабеля через U2, затем на плату управления. Рабочее напряжение 1,2 В; в режиме ожидания 0,3 В. Это ключевой сигнал для изоляции неисправностей методом двоичного поиска.
• BO (BI / BO): поступает вперед от чипа 01 к чипу 110.
• RST: поступает на вывод 3 интерфейса ввода-вывода, поступает вперед от чипа 01 к чипу 110. Рабочее напряжение 1,2 В; 0 В в режиме ожидания.

Наиболее распространенные режимы отказа хеш-платы S19 XP

• 0 чипов обнаружено при загрузке — обычно это отказ повышающего преобразователя (проверьте выход 18–19 В на EC5), отсутствие шины напряжения домена или — что критически важно — сгоревшие U1, U2 или U10 из-за неправильной последовательности включения на стенде.
• Холодные точки на тепловизоре — одна или несколько позиций чипов остаются холодными, в то время как соседние нагреваются, что указывает на неработающий чип или локальный отказ LDO в этом домене.
• Обнаружение «целочисленного количества чипов» (10, 20, 30… до 100) — количество чипов, сообщаемое в чистых кратных 10, почти всегда указывает на проблему с небольшой платой сдвига уровня (область U10). Перепаяйте компоненты сдвига уровня или замените поврежденные резисторы вокруг небольшой платы.
• На дисплее тестового стенда отображается EEPRXM NG — проверьте пайку EEPROM U6 (GT24C02A); поврежденная EEPROM означает, что хеш-плата не будет перечисляться даже при исправных чипах.
• Падение хешрейта с неправдоподобными данными о температуре — часто это неисправный датчик температуры S75, вызывающий термический троттлинг, или его поддерживающий усилитель SGM8304, создающий плохую обработку сигнала.
• Жесткое короткое замыкание на шине — обычно это закороченный MOSFET или LDO; устраните короткие замыкания перед включением, иначе вы сожжете дополнительные чипы.
• Pattern NG (тест PT2 не проходит, несмотря на обнаружение чипов OK) — повреждение кристалла чипа на одной или нескольких позициях; замените чип с самой низкой скоростью отклика nonce в затронутом домене.

Критические компоненты — функция и поведение при отказе

Хеш-движок ASIC (BM1366AG / BM1366AL)

BM1366AG — это стандартный хеш-движок на хеш-плате BHB56801. Каждый чип упакован в корпус QFN и соединен в последовательную цепь — неисправный ASIC выводит из строя чипы, расположенные ниже по течению в том же 10-чиповом домене. Повреждение электростатическим разрядом при обращении является наиболее распространенным режимом отказа, за которым следует длительное термическое напряжение из-за высохшей термопасты. При заказе замены, по возможности, сверяйтесь с ревизией кремния, напечатанной на чипе.

Регуляторы напряжения (LDO)

В S19 XP используется BA1U для ядра чипа 0,8 В, VGML AAH6 для шины 1,2 В, MP2019GN в качестве регулируемого LDO на 40 В и LM317MBSTT3G в качестве регулируемого положительного регулятора на 500 мА. Неисправный LDO обычно выводит из строя весь свой локальный 10-чиповый домен.

Каскад усиления и переключения

Повышающий регулятор тока SY7304DBC (VIDKB) обеспечивает повышенную шину, необходимую для каскада ядра чипа. Неисправный каскад усиления одновременно снижает напряжение всех доменов и приводит к обнаружению 0 чипов.

Преобразователь уровня (U10) — защита во время работы на стенде

Преобразователь уровня SN74AUP1T34DCKR (U2E) и связанная с ним небольшая плата сдвига уровня U10 связывают управляющий сигнал 3,3 В и логику чипа 1,2 В. Небольшая плата сдвига уровня является известным слабым местом: отказ здесь обычно приводит к симптому «целочисленного количества чипов» (обнаруживается 10, 20, 30…). U10 также является наиболее частой жертвой при неправильной последовательности включения на стенде.

EEPROM и встроенная идентификация

EEPROM GT24C02A (GT402A) на U6 хранит данные калибровки и идентификации цепи. Поврежденная EEPROM выдает «EEPRXM NG» на дисплее тестового стенда и препятствует обнаружению хеш-платы платой управления.

Датчик температуры и усилитель

Цифровой датчик температуры S75 сообщает о температуре хеш-платы плате управления, сигнал обрабатывается операционным усилителем SGM8304. В BHB56801 на плате всего два датчика температуры (один для входной, один для выходной зоны), поэтому один вышедший из строя датчик может маскировать реальную тепловую проблему с другой стороны.

Защитные диоды

TVS-диод SMBJ190A (PA) и диод Шоттки DSK24 обеспечивают защиту от электростатического разряда и свободное колеблющееся напряжение. TVS специально защищает ядро чипа от переходных перенапряжений от повышающего каскада.

Пассивные компоненты

Танталовый G337 2V, 330 мкФ 30 В SMD и 47 мкФ 50 В SMD конденсаторы обеспечивают основную развязку на этапе подачи питания. Резисторы 1R80 1206 SMD используются в качестве элементов измерения тока / шунтирующих элементов. Индукторы 10 мкГн HPC1050 обеспечивают накопление энергии на этапе усиления. 18-контактный разъем PHB 2,00 мм угловой (9×2) является разъемом для передачи данных между хеш-платой и платой управления — известное место износа при многократных циклах установки/снятия.

Список компонентов для ремонта хеш-платы Antminer S19 XP

В таблице ниже перечислены все компоненты, имеющиеся на складе LYS Shenzhen для ремонта хеш-платы S19 XP. Каждая запись ведет непосредственно на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или для варианта BM1366AL.

Необходимые инструменты и расходные материалы для ремонта

• Универсальный тестовый стенд для хеш-плат с ЖК-дисплеем — выполняет тесты PT1 (обнаружение чипов) и PT2 (функциональный шаблон) на снятой хеш-плате.
• Паяльник с постоянной температурой, установленной на 350–380°C, с острым наконечником для работы с SMD-компонентами.
• Паяльная станция горячего воздуха и ремонтная станция BGA с температурой 350–400°C для снятия и установки чипов.
• Паяльная паста M705, безотмывочный флюс, жидкость для промывки плат с безводным спиртом.
• Оловянные шарики диаметром 0,4 мм для восстановления шариковых выводов чипов.
• Мультиметр (Fluke 17B+ или эквивалент) со сварными стальными иглами-щупами и термоусадочными рукавами.
• Осциллограф для проверки пути сигнала.
• Самодельные щупы для короткого замыкания (игольчатые провода с термоусадкой для предотвращения короткого замыкания с небольшим радиатором).
• Термопаста с теплопроводностью 5 Вт/мК или выше — требуется для круглосуточной майнинговой нагрузки.
• Обычные запасные резисторы 0402 (0R, 51R, 10K, 4,7K) и конденсаторы 0402 (0,1 мкФ, 1 мкФ).
• Медный провод 6 AWG (менее 60 см) для силовых проводов стенда к хеш-плате.

Диагностика и рабочий процесс ремонта

1. Выключите и извлеките подозрительную хеш-плату из майнера — никогда не работайте с платой под напряжением.
2. Визуальный осмотр — ищите обгоревшие компоненты, оторванные контактные площадки, деформацию печатной платы или повреждения от ударов. Устраните все видимые дефекты перед включением питания.
3. Проверка импеданса / короткого замыкания на каждом домене напряжения. Каждый домен должен иметь базовое напряжение около 0,36 В; короткое замыкание на любой шине должно быть устранено до подачи питания, иначе вы рискуете сжечь исправные чипы.
4. Включите тестовый стенд в правильной последовательности: сначала подключите отрицательный медный провод питания, затем положительный медный провод, и наконец, подключите сигнальный кабель. Отключите в обратной последовательности. Неправильный порядок является наиболее частой причиной повреждения чипов U1, U2 и U10 на BHB56801 — а сгоревшие U2 или U10 приводят к сообщению о 0 чипах.
5. Сначала проверьте PT1 на тестовом стенде хеш-платы — это подтверждает количество чипов и указывает на отсутствующие позиции чипов.
6. Если сообщается о 0 чипах, проверьте каскад усиления: измерьте выход 18-19 В на EC5. Ниже этого диапазона требуется исследование схемы усиления.
7. Проверка шины напряжения по домену — убедитесь в наличии 1,2 В (PLL) и 0,8 В (ядро чипа) на выходе LDO каждого домена, а также ~1,35 В на последовательной цепи из 10 чипов под нагрузкой.
8. Бинарный поиск для изоляции неисправностей — для неполного обнаружения чипов закоротите шину 1,2 В на контрольную точку RX между границами исследуемых чипов и повторно запустите программу поиска чипов. Успешные короткие замыкания подтверждают исправность цепи до этой границы; продвижение короткого замыкания сужает область неисправности.
9. Симптом «целочисленного количества чипов» (обнаружено 10/20/30…) — сразу переходите к небольшой плате сдвига уровня: перепаяйте все компоненты, измерьте окружающие резисторы, замените поврежденные детали.
10. EEPRXM NG на ЖК-дисплее — перепаяйте или замените EEPROM U6 GT24C02A.
11. Тест PT2 после прохождения PT1 — Pattern NG с низким откликом nonce на определенных позициях обычно указывает на повреждение кристалла чипа; замените чип с наименьшим откликом в затронутом домене.
12. Замена компонента с помощью горячего воздуха при 350-400°C. Предварительно облудите новые выводы чипа пастой M705 перед установкой на печатную плату.
13. Повторите тест на стенде дважды — дайте плате остыть до комнатной температуры между запусками. Плата считается прошедшей тест только после двух чистых независимых циклов тестирования.
14. Повторно нанесите термопасту с теплопроводностью 5 Вт/мК или выше перед сборкой.
15. Установите и контролируйте в течение 24 часов — это подтверждает, что плата поддерживает полную скорость хеширования без температурных аномалий.

Ограничения рабочей температуры

Система мониторинга BHB56801 срабатывает, когда температура печатной платы превышает 90°C — выше этого порога прошивка подает сигнал тревоги и останавливает майнер. Во время стендового тестирования поддерживайте температуру окружающей среды от 20°C до 30°C; высокая температура окружающей среды является наиболее частой причиной ложных термических сбоев при проверке ремонта. Для тестирования одной платы установите две хеш-платы в корпус одновременно, чтобы сформировать правильный воздушный канал, при этом все 4 вентилятора работают на полной скорости.

Когда ремонт на уровне чипов имеет больше смысла, чем замена платы

Полная замена хеш-платы S19 XP, если она доступна, обычно стоит на порядок дороже, чем компоненты, необходимые для ремонта на уровне чипов. Для операторов ферм, использующих более нескольких единиц S19 XP, небольшой запас чипов BM1366AG, наиболее распространенных LDO (BA1U, VGML AAH6, MP2019GN, LM317MBSTT3G), повышающего регулятора SY7304DBC и EEPROM GT24C02A покрывает большинство сценариев стендового ремонта. В сочетании со стендом для тестирования хеш-плат большинство неисправных плат возвращаются к полной производительности менее чем за час.

Совместимые БП и плата управления

S19 XP поставляется с блоком питания серии APW12 (конкретно вариант APW1212V-15V, с выходом 14 В на входную шину хеш-платы). Экосистема платы управления соответствует остальной серии S19 и поддерживает U1 (основной управляющий IC FBGA) с однократно программируемой функцией OTP — критическая деталь при прошивке микропрограммы через SD-карту, так как внезапное отключение питания во время 30-секундной записи OTP навсегда выводит из строя плату управления.

Часто задаваемые вопросы — Ремонт хеш-платы Antminer S19 XP

Сколько ASIC-чипов несет хеш-плата S19 XP?

Каждая хеш-плата BHB56801 несет 110 ASIC-чипов BM1366, организованных как 11 доменов напряжения по 10 чипов последовательно. Полный майнер S19 XP использует 3 хеш-платы, что в сумме составляет 330 чипов.

Какой вариант BM1366 используется в S19 XP?

BHB56801 преимущественно построен на BM1366AG, при этом некоторые производства используют BM1366AL. Тот же вариант BM1366AL также используется на хеш-платах S19k Pro, S19e XP Hydro и S19 XP Hydro. Заменяйте вышедшие из строя чипы на чипы той же ревизии, где это возможно, для сохранения согласованности биннинга.

Какой номер детали у хеш-платы S19 XP?

Хеш-платы S19 XP обычно идентифицируются по номеру модели платы BHB56801, напечатанному на наклейке на печатной плате рядом с краем разъема или на обратной стороне платы.

Какова правильная последовательность включения хеш-платы S19 XP на стенде?

Сначала подключите отрицательный медный провод питания, затем положительный медный провод, и наконец, подключите сигнальный кабель. Для отключения выполните действия в обратном порядке. Неправильный порядок является наиболее частой причиной повреждения чипов U1, U2 и U10 на BHB56801 — а сгоревший U10 (микросхема преобразователя уровня) приводит к тому, что плата сообщает 0 чипов при каждом последующем тесте.

Что означает «обнаружено целое число чипов» (10, 20, 30…) на S19 XP?

Количество чипов, сообщаемое в виде кратных 10, почти всегда указывает на неисправность небольшой платы преобразователя уровня (область U10). Перепаяйте все компоненты преобразователя уровня, измерьте окружающие резисторы на предмет поврежденных значений и замените дефектные детали. Если симптом сохраняется после того, как плата преобразователя уровня подтверждена как исправная, проверьте сигнал RX и контрольные точки 1,2 В / 0,8 В на чипах вокруг границы.
