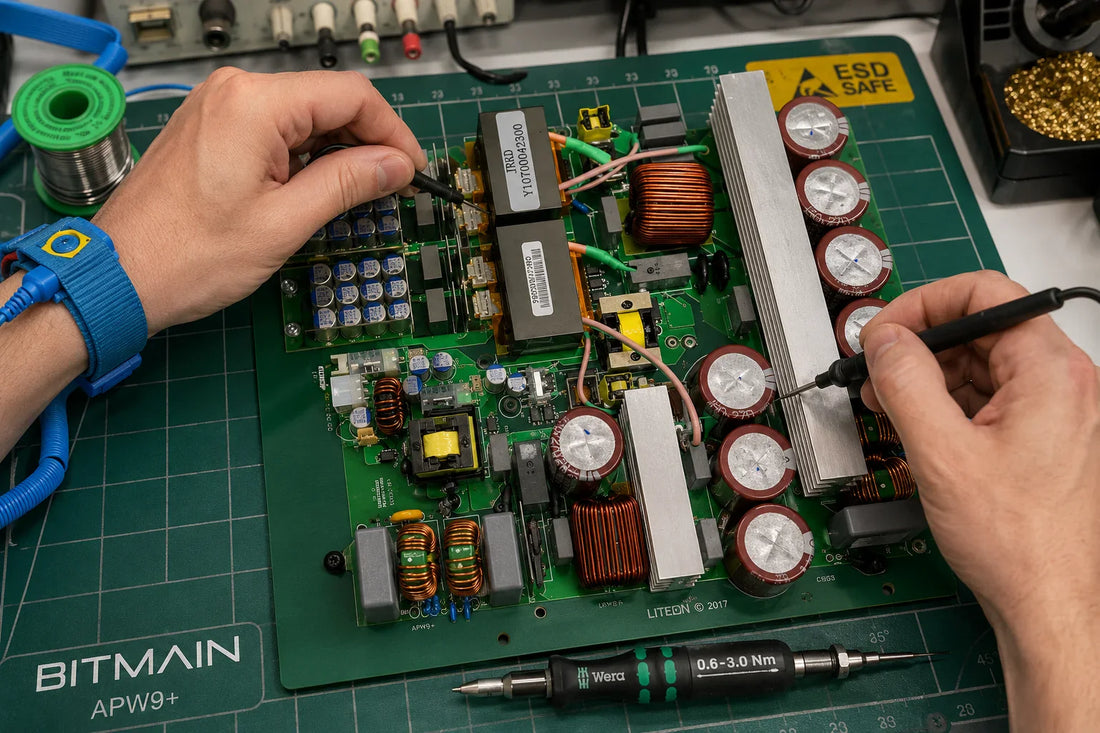

Руководство по ремонту и перечень компонентов блоков питания Bitmain APW9 / APW9+ (обновление 2026 г.)
Bitmain APW9 и APW9+ — это блоки питания с двойным входом переменного тока для поколения Antminer S17, построенные на резонансной LLC-топологии с двумя независимыми входными каналами переменного тока, двумя каскадами PFC, тремя высокоскоростными вентиляторами 4028 и регулируемым основным выходом 14,5-21 В при токе до 170 А (номинальная мощность 3600 Вт). Это руководство охватывает 20 наиболее уязвимых компонентов, задокументированный Bitmain 6-этапный диагностический рабочий процесс, эталонные напряжения в контрольных точках, различия между APW9 и APW9+, а также полное руководство по ремонту с прямыми ссылками на источники — в дополнение к нашему руководству по ремонту БП APW8 (поколение S15 / T15) и руководству по ремонту БП APW12 (поколение S19).
Почему ремонт БП APW9 / APW9+ актуален в 2026 году
Семейство APW9 / APW9+ питало поколение Antminer S17 — парк устройств, которые остаются в эксплуатации во многих средах с низкой стоимостью электроэнергии после халвинга. Сменные блоки класса APW9 становятся все более дефицитными. Ремонт на уровне компонентов является наиболее экономичным способом поддержания этих блоков питания в рабочем состоянии, особенно потому, что архитектура с двойным входом переменного тока означает, что каждая сторона может быть диагностирована и отремонтирована независимо. APW9 / APW9+ также имеют много общих компонентов на уровне микросхем с APW7 (предшественник), APW8 (родственный БП S15) и APW12 (преемник БП S19) — что позволяет использовать один и тот же комплект запасных частей для четырех поколений БП.
Совместимые модели Antminer
Серия APW9 / APW9+ питала следующие модели Antminer:
- Семейство S17: S17, S17+, S17 Pro (поколение чипов BM1397 7 нм)
- Семейство T17: T17, T17+
- Некоторые ранние модели S19 использовали APW9+, прежде чем APW12 стал стандартом
Серия APW9 поставляется с регулируемым диапазоном выходного напряжения 14,5–21 В постоянного тока, что отличает ее от APW8 (16–20 В для S15 / T15) и APW12 (12–15 В для S19). Совместимость блоков питания строго зависит от поколения — APW9 не может быть заменен на APW8 или APW12 в данном корпусе майнера, поскольку диапазон выходного напряжения, распиновка разъемов и протокол управления различаются.
APW9 против APW9+ — ключевые различия
APW9 и APW9+ имеют одинаковую архитектуру, одинаковые компоненты на уровне микросхем и одинаковую процедуру диагностики. Различия заключаются в физических размерах и порогах защиты:
| Спецификация | APW9 | APW9+ |
|---|---|---|
| Выход 1 (основная шина) | 14,5 В - 21 В при 170 А, 3600 Вт | 14,5 В - 21 В при 170 А, 3600 Вт |
| Выход 2 (вспомогательная шина) | 12,3 В при 12 А | 12,3 В при 12 А |
| Вход | 200-240 В переменного тока × 2 канала | 200-240 В переменного тока × 2 канала |
| Защита от перегрузки по току на выходе | 95-130 А | 180-230 А (более высокий порог) |
| Рабочая температура | -20 до 60°C | -20 до 50°C |
| Размеры | 204,8 × 157 × 42,5 мм | 249 × 250 × 48,5 мм (больше) |
| Коэффициент мощности при полной нагрузке | >0,99 | >0,99 |
| Пульсации / шум / регулировка | <1% | <1% |
| Вентиляторы охлаждения | 3 × 4028 высокоскоростные | 3 × 4028 высокоскоростные |
| Шум | 67 дБА | 67 дБА |
| Вес нетто | ~3,2 кг | ~3,2 кг |
APW9+ обеспечивает лучшую устойчивость к переходным перегрузкам по току благодаря более высокому порогу OCP, что полезно для майнеров, которые производят кратковременные всплески тока при изменении рабочей нагрузки. Немного более низкая максимальная температура окружающей среды (50°C против 60°C) отражает более жесткие внутренние тепловые допуски более крупного блока питания.
Обзор архитектуры БП APW9 / APW9+
APW9 / APW9+ — это резонансный импульсный источник питания LLC с двумя входами, цифровым мониторингом и отдельной дежурной шиной. Задокументированная архитектура Bitmain: два независимых входных канала переменного тока (каждый со своим фильтром EMI / LC → выпрямителем → каскадом PFC → большим конденсатором VBUS → основным коммутационным МОП-транзистором), питающие общий коммутационный каскад LLC-DC → изолирующий драйвер → драйвер постоянного тока → фильтр синхронного выпрямителя → выход основного напряжения постоянного тока. Отдельная вспомогательная цепь 12 В на канал обеспечивает дежурное питание и питание вентиляторов. Оба входа переменного тока должны быть подключены для достижения полной номинальной мощности; блок питания может снижать мощность, если подключен только один канал.
Передняя панель и расположение разъемов
- Вход переменного тока: 2 разъема C14 (треугольной формы), каждый принимает кабель переменного тока C13
- Охлаждение: 3 высокоскоростных вентилятора постоянного тока 4028 (против 2 у APW8)
- Основной выход: 4 медных клеммы M4 для пайки на печатной плате (90° боковые выводы, горизонтальное крепление M4 для высокого тока). Клеммы рядом с выходом воздуха — положительные; клеммы рядом с сигнальным разъемом — отрицательные.
- Выход 12 В: 6-контактный разъем PCIE (желтый плюс на контактах 1/2/3, черный минус на контактах 4/5/6) — такая же распиновка, как у APW8 и APW12.
- 4-контактный сигнальный терминал: шина I²C (SDA / SCL) для управления выходным напряжением + сигнал включения EN. Согласно руководству Bitmain APW9+, EN активен низким уровнем — потяните EN к GND для включения основного выхода (тест короткого замыкания EN-to-GND ниже подтверждает это поведение как для APW9, так и для APW9+).
- Режим тестирования по умолчанию: замкните PIN 4-5 J15 (EN-to-GND) на коммуникационном разъеме PIC → основной выход включается примерно на 21,3 В без подключенной платы управления.
Расположение платы (ссылка Bitmain)
Плата PCBA зеркально организована вокруг двух независимых каналов переменного тока:
- 1A — первый вход переменного тока и цепь EMI
- 1B — первый PFC и основная цепь шунтирующего МОП-транзистора
- 1C — первая вспомогательная цепь 12 В и цепь VCC
- 2A — второй вход переменного тока и цепь EMI
- 2B — второй PFC и основная цепь шунтирующего МОП-транзистора
- 2C — вторая вспомогательная цепь 12 В и цепь VCC
- 2D — выходной порт 12 В и коммуникационный порт PIC
Архитектура на уровне компонентов
- Двухступенчатый вход переменного тока: предохранители F1 и F2 (по одному на канал), выпрямительный мост U2 на канал, антиперенапряженческий резистор и реле пускового тока на канал.
- Двухступенчатый PFC: коммутирующий МОП-транзистор Q4 PFC на канал с диодами D5 / D6 / D7. Два независимых контроллера PFC: U21 и U1 (по одному на канал переменного тока). Емкость шины PFC составляет 410-420 В постоянного тока при нормальной работе (выше, чем 370-380 В у APW8).
- Двойная вспомогательная цепь 12 В: запуск обнаружения напряжения при R33 (47K), подключенном к HV через D1 / D2. Предохранитель F3, микросхема драйвера U5, основной коммутирующий МОП-транзистор Q5, диоды D8 / D9, трансформатор 12 В T1 на канал. Две фронтальные шины 12 В последовательно преобразуются для подачи +12 В на выход (J6) для платы управления майнера. D1, D2, D21, D22 являются критическими точками проверки отказов согласно Bitmain.
- Основной коммутирующий каскад МОП-транзисторов (LLC): Q31, Q32, Q15, Q16 образуют первичную коммутирующую полумостовую схему LLC с двумя каналами. Построен на МОП-транзисторе класса 600 В TK39N60W / K39N60W (TO-247, 600 В / 38,8 А).
- Каскад LLC-DC: резонансный преобразователь LLC преобразует шину высокого напряжения в изолированную выходную шину через основной трансформатор.
- Основное управление ШИМ: высоковольтный ШИМ-контроллер SI8016HSP8 (SOP-8) — тот же контроллер, что и у APW8. Микросхемы ШИМ-схемы на U9, U10, U24; каждой требуется питание VCC 12 В. Трансформаторы драйверов на T5 или T7 (вариант производства) изолируют ШИМ-сигнал драйвера.
- ШИМ с токовым режимом: ШИМ-контроллер с токовым режимом UC2842B (добавлен в APW9 / APW9+ по сравнению с APW8) — обрабатывает вторичные контуры управления.
- Драйверы затворов: двухканальный драйвер нижнего плеча МОП-транзисторов IX4424NTR (общий с APW7 / APW8). Драйвер затворов верхнего / нижнего плеча 120 В UCC27210 / UCC27210D добавлен в APW9 / APW9+ для первичного каскада LLC.
- Синхронное выпрямление: выходные синхронные МОП-транзисторы Q17, Q18, Q19, Q20 обрабатывают коммутацию на вторичной стороне. Построены на TPHR8504PL (40 В N-канал, общий для APW7 / APW8 / APW9 / APW12).
- Выходной диод Шоттки: SBT20L100CT (20 А / 100 В с низким Vf) и SBT30L45CT (30 А / 40-45 В) обрабатывают выходной каскад. Более мощный SBT30L45CT отражает возможность APW9 выдавать 170 А против 95 А у APW8.
- Выходной фильтр: 1000 мкФ 16 В на вспомогательной шине.
- Первичный накопитель: первичный конденсатор шины постоянного тока 450 В 270 мкФ (30 × 40 мм).
- Изоляция: оптопара PC817 замыкает контур обратной связи между первичной и вторичной сторонами. Диод Шоттки MBR0540 (0,5 А / 40 В) обрабатывает защиту сигнального тракта низкого напряжения.
- Опорное напряжение: регулируемый шунтовый источник опорного напряжения ZTL431BFTA (2,5 В / 100 мА, SOT-23-3).
- Вспомогательный LDO: LM1117-3.3 (3,3 В LDO для низковольтного логического питания, добавлен в APW9 / APW9+).
- PIC-контроль: PIC16F1704-I/SL в позиции U12 — обрабатывает связь по I²C с хостом, регулирование напряжения, отчеты об ошибках. Прошивка перепрограммируется через порт связи/программирования J15.
- Маломощные сигналы: биполярный транзистор MMBT3906 PNP + биполярный транзистор DSS5540X PNP BJT обрабатывают коммутацию цепи защиты.
- Магнитопроводные элементы: индуктор PQ5030T во вспомогательной цепи.
- Охлаждение: 3 вентилятора 40 × 28 мм 12 В / 0,68 А 4028 (16000 об/мин).
5 наиболее распространенных симптомов неисправности APW9 / APW9+ — ссылка Bitmain
Руководство Bitmain APW9+ описывает 5 различных моделей симптомов неисправности. Используйте эту таблицу в качестве первого шага сортировки перед вскрытием корпуса блока питания:
| Симптом | Вероятная причина | Первое действие |
|---|---|---|
| Вентиляторы не работают, нет выходного напряжения 12 В | Неисправность стороны переменного тока | Убедитесь, что оба входа переменного тока надежно подключены; проверьте, находится ли напряжение в сети в пределах спецификации 200-240 В |
| Вентиляторы работают нормально, нет выходного напряжения 12 В | Напряжение в сети слишком низкое ИЛИ блок питания заблокирован в режиме защиты | Подтвердите напряжение в сети >205 В с помощью мультиметра. Проверьте наличие короткого замыкания или перегрузки на выходе. Перезапустите блок питания переменным током, чтобы сбросить состояние блокировки. |
| Выход останавливается через несколько секунд, ненадолго возобновляется, затем снова останавливается | Циклический режим температурной защиты | Проверьте работу вентиляторов, проверьте воздуховод на предмет засорения, очистите скопившуюся внутреннюю пыль, убедитесь, что температура окружающей среды находится в пределах спецификации (макс. 60°C для APW9, макс. 50°C для APW9+) |
| Основной выход нормальный, но вентилятор не работает | Вентилятор заклинило или он сломан | Проверьте, нет ли мусора, блокирующего лопасти. Если вентилятор механически поврежден, замените его. |
| Блок питания внезапно прекращает выдавать выходное напряжение и не запускается снова | Заблокирована защита от перегрузки по току | Проверьте, превышает ли потребляемый ток порог OCP (95-130 А для APW9, 180-230 А для APW9+). OCP устанавливается в заблокированное состояние для предотвращения возгорания в условиях аномальной нагрузки — устраните неисправность, затем перезапустите блок питания переменным током для сброса. |
В дополнение к этим 5 симптомам, диагностика медных болтов M6 применима к APW9 / APW9+, как и ко всем блокам питания Bitmain класса APW: ослабленные болты M6 со стороны хэш-платы могут вызывать жалобу "БП кажется мертвым" при работающих вентиляторах и зеленых светодиодах переменного тока. Всегда выполняйте проверку повторной затяжки M6 (3,0 Нм, диапазон спецификации 2,5-3,5 Нм) перед вскрытием корпуса блока питания.
Список компонентов для ремонта БП Bitmain APW9 / APW9+
В таблице ниже перечислены все компоненты, имеющиеся на складе LYS Shenzhen для ремонта БП APW9 / APW9+. Каждая запись ведет непосредственно на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения трех неподключенных компонентов (конденсатор 330 мкФ 35 В, LDO LM1117-3.3, индуктор PQ5030T), для полных блоков питания APW9 / APW9+ или для оптовых заказов для ферм.
| Номер детали | Тип компонента | Типичное положение / роль |
|---|---|---|
| Вентилятор 40 × 28 мм × 3 | Вентилятор охлаждения | 4028 12 В / 0,68 А 16000 об/мин (3 на БП) |
| 330 мкФ 35 В | Электролитический конденсатор | Фильтрация локальной шины — свяжитесь с нами для проверки наличия |
| 1000 мкФ 16 В | Электролитический конденсатор | Объемная фильтрация выходной шины 12 В |
| 450 В 270 мкФ | Электролитический конденсатор | Первичный накопительный конденсатор шины постоянного тока (30 × 40 мм) |
| MMBT3906 | PNP-транзистор | 40 В / 200 мА, SOT-23 коммутация цепи защиты |
| ZTL431BFTA | Опорное напряжение | Регулируемый шунт 2,5 В / 100 мА, SOT-23-3 |
| TK39N60W / K39N60W | N-канальный МОП-транзистор | TO-247, 600 В / 38,8 А, первичная коммутация LLC (позиции Q31/Q32/Q15/Q16) |
| SBT20L100CT | Диод Шоттки | 20 А / 100 В с низким Vf, TO-220AB |
| SI8016HSP8 / SI8016H | ШИМ-контроллер | SOP-8 высоковольтный основной ШИМ (общий APW8/APW9/APW9+) |
| PC817 | Оптопара | Изоляция обратной связи между первичной и вторичной сторонами |
| UC2842B | ШИМ-контроллер с токовым режимом | Вторичный контур управления (добавлен по сравнению с APW8) |
| PIC16F1704-I/SL | Микроконтроллер | U12 — I²C хоста, регулирование напряжения, прошивка перепрограммируется через J15 |
| IX4424NTR | Драйвер затвора | Двухканальный нижнего плеча 8-контактный SOIC (общий APW7/8/9) |
| MBR0540 | Диод Шоттки | 0,5 А / 40 В SOD-123 защита сигнала |
| LM1117-3.3 | Регулятор LDO | Низковольтное логическое питание 3,3 В — свяжитесь с нами для проверки наличия на складе |
| SBT30L45CT | Выпрямитель Шоттки | 30 А / 40-45 В, высокая эффективность (для выходной мощности 170 А) |
| DSS5540X (-13) | Биполярный транзистор PNP | 40 В / 4 А, поддержка управления затвором SOT-89 |
| UCC27210 / UCC27210D | Драйвер затвора | 120 В бутстрап, верхний/нижний LLC-драйвер (новинка по сравнению с APW8) |
| TPHR8504PL | N-канальный MOSFET | 40 В синхронное выпрямление (позиции Q17-Q20, общие для APW7/8/9/12) |
| PQ5030T | Индуктор | Индуктор вспомогательной цепи — свяжитесь с нами для проверки наличия на складе |
Проверка болтов медной шины M6 — попробуйте это, прежде чем открывать блок питания
APW9 / APW9+ подключается к хешплатам через болты медной шины M6 на выходной стороне. Применим универсальный режим отказа болтов Bitmain M6: ослабленные болты со стороны хешплаты проявляются как жалоба на "мертвый блок питания" с вращающимися вентиляторами БП, зеленым светодиодом переменного тока на обоих входах, но 0 В на выходных шинах (или осциллирующее 0 В ↔ выход по мере срабатывания защиты). Затяните до 3,0 Н·м (диапазон спецификаций 2,5-3,5 Н·м), прежде чем открывать корпус.
- Отключите переменный ток на автомате / PDU по обоим каналам. Подождите 60 секунд для разрядки объемных конденсаторов.
- Используйте калиброванный динамометрический ключ в диапазоне 0,5-5 Н·м.
- Сначала ослабьте каждый болт M6 на 1/8 оборота, затем затяните до 3,0 Н·м.
- Осмотрите стопорные шайбы (должны быть на каждом болте), кольцевые клеммы (без трещин или коррозии), резьбу болтов (чистая, не сорванная) и контактные поверхности шины (без почернения или посинения).
- Если контактная поверхность почернела: отполируйте латунной щеткой до блестящей меди, протрите 99% изопропиловым спиртом, нанесите тонкий слой не-оксидной проводящей смазки (Noalox или эквивалент) перед повторной затяжкой.
- Повторно подайте переменный ток на оба канала и убедитесь, что майнер запускается в своей обычной последовательности.
- Запланируйте напоминание о повторной затяжке на 6-12 месяцев.
Рабочий процесс внутренней диагностики APW9 / APW9+ (6-этапная процедура, задокументированная Bitmain)
Если проверка повторной затяжки болтов M6 прошла успешно, а рельс по-прежнему не работает, неисправность находится внутри блока питания. Задокументированная Bitmain процедура состоит из 6 последовательных шагов.
Необходимые инструменты
- Паяльник с постоянной температурой мощностью более 80 Вт: 300-350°C с острым наконечником для чип-резисторов / конденсаторов; 380-420°C с наконечником-лопаткой для вставляемых компонентов.
- Термофен: 260°C ±2°C для удаления чипов — не перегревайте, иначе печатная плата вздуется.
- Регулируемый регулятор напряжения переменного тока: выход 200-250 В, ограничение тока 0-20 А. Альтернатива: 100 Вт лампа накаливания последовательно с фазой переменного тока в качестве ограничителя тока (с осторожностью).
- Электронная нагрузка: мощность 3,6 кВт, номинальное напряжение 0-50 В. Альтернатива: согласованная резистивная нагрузка.
- Мультиметр (рекомендуется Fluke 15B+), отсос для припоя, пинцет.
- Испытательный стенд V9-1.2 + специальная прошивка для карты тестирования питания. Замена: плата управления S17 V1.2.
- Осциллограф (рекомендуется).
- Термосиликоновая смазка (модель 2500) для интерфейса MOSFET-радиатор; силикагель 704 для замены защитного клея на компонентах PCBA; бессвинцовый припой, флюс, безводный спиртовой очиститель плат.
Безопасность — обязательно перед открытием корпуса
Оба объемных конденсатора (по одному на каждый канал переменного тока) должны быть разряжены перед пайкой. Проверьте остаточное напряжение с помощью мультиметра — оно должно быть ниже 5В, прежде чем прикасаться к плате. Наденьте антистатический браслет и работайте на заземленном антистатическом рабочем месте. Блок питания работает от сети 220В переменного тока — обязательна операционная защита во время измерений под напряжением.
6-этапная процедура диагностики
- Шаг 1 — Внешний визуальный осмотр. Проверьте, нет ли серьезных повреждений или деформаций внешнего вида блока питания, а также повреждений вентиляторов постоянного тока (×3) и розеток переменного тока (×2).
- Шаг 2 — Подача переменного тока 220 В и проверка базовой работы. Оба входа переменного тока под напряжением. Убедитесь, что все 3 вентилятора вращаются нормально. Используйте мультиметр для проверки напряжения на выходной клемме J6 = 12 В (допустимо отклонение 12,1-12,5 В). Это подтверждает работоспособность вспомогательной цепи 12 В на обоих каналах.
- Шаг 3 — Откройте корпус и проверьте на наличие искрения. После разрядки обоих объемных конденсаторов до уровня ниже 5 В откройте корпус. Ищите следы искрения на компонентах или на стороне пайки. Ключевые точки проверки: критические диоды D1, D2, D21, D22 на предмет повреждений, а также конденсаторы SMD цепи 12 В на предмет дугообразования/обгорания. Используйте мультиметр для проверки: предохранителей F1 / F2 на обрыв цепи; выпрямительных мостов U2 на каждый канал; МОП-транзистора PFC Q4 и диодов PFC D5 / D6 / D7 на предмет короткого замыкания (тот же метод проверки на обоих каналах); силовых МОП-транзисторов Q31 / Q32 / Q15 / Q16 на предмет короткого замыкания; выходных синхронных МОП-транзисторов Q17 / Q18 / Q19 / Q20 на предмет короткого замыкания. Любое короткое замыкание = проверка и замена, обращая внимание на резисторы управления МОП-транзисторов и окружающую цепь (малосигнальные транзисторы также могут быть повреждены).
- Шаг 4 — Проверьте обе вспомогательные цепи 12 В. Проверьте предохранитель F3, микросхему драйвера U5, трансформатор T1, главный переключающий МОП-транзистор Q5 и диоды D8 / D9 на каждом канале на предмет короткого замыкания или обрыва цепи. Осмотрите окружающие компоненты на наличие следов горения. Замените все поврежденные детали.
- Шаг 5 — Проверка PFC, ШИМ и драйверных каскадов. При включенном переменном токе, вращающихся вентиляторах постоянного тока и показании J6 12 В: измерьте конденсатор шины PFC на тестовых точках TEST20-TEST30 ИЛИ TEST2-TEST7 — оба должны показывать 410-420 В постоянного тока. Если отсутствует на любом канале, проверьте микросхему PFC U21 или U1 (одна на канал), в частности, вывод 7 VCC = 12 В. Замените, если повреждена. Если каскад PFC исправен, проверьте микросхемы ШИМ U9 / U10 / U24 на правильность VCC 12 В. Проверьте трансформатор T5 или T7 (производственный вариант) на предмет повреждений.
- Шаг 6 — Тест включения переменного тока на стенде. Перед окончательным тестом замкните выводы J15 PIN 4-5 (EN-на-GND) на разъеме связи PIC. Это включает основной выход на уровне по умолчанию 21,3 В без платы управления. Подайте переменный ток 220 В на оба канала. Если оба больших конденсатора PFC показывают 420 В, но выход не появляется после замыкания EN-GND, возможно, потребуется перепрограммировать прошивку микросхемы PIC U12 или заменить саму микросхему (редкий, но возможный режим отказа). Внимание: неправильные короткие соединения могут повредить микросхему PIC.
Ключевые напряжения контрольных точек (справочные данные Bitmain)
- Напряжение шины PFC: измеряется на TEST20-TEST30 ИЛИ TEST2-TEST7, оба канала должны показывать 410-420В постоянного тока при нормальной работе.
- Выход J6 12В: 12В (допустимо отклонение 12,1-12,5В).
- U21 / U1 контакт 7 VCC: 12В (питает каждый чип PFC).
- U9 / U10 / U24 VCC: 12В каждый (питает цепь ШИМ).
- Выход по умолчанию для теста: ~21,3В после замыкания EN-на-GND на J15 PIN 4-5.
Квалификационный тест после ремонта (обязательный согласно Bitmain)
После того, как стендовые испытания подтвердят работоспособность блока питания:
- Одновременно запустите вспомогательный канал 12В с нагрузкой 12А и основной канал постоянного тока 21В с нагрузкой 170А, чтобы проверить оба выхода.
- Проведите минимум 2-часовой тест на старение при 80% от номинальной нагрузки (≥140А на основном канале), прежде чем считать устройство готовым к использованию клиентом.
Когда ремонт на уровне компонентов имеет больше смысла, чем замена
Запасы новых блоков питания APW9 / APW9+ все более ограничены — Bitmain прекратил массовое производство блоков питания поколения S17 несколько лет назад. Для операторов ферм S17 / T17 ремонт на уровне компонентов часто является единственным реалистичным путем. Небольшой запас: первичных MOSFET K39N60W (позиции Q31/Q32/Q15/Q16), синхронных MOSFET TPHR8504PL (Q17-Q20), ШИМ-контроллера SI8016HSP8, контроллера токового режима UC2842B, драйверов затвора IX4424NTR и UCC27210, выходных выпрямителей SBT20L100CT / SBT30L45CT, оптрона PC817, опорного напряжения ZTL431BFTA, микроконтроллера PIC16F1704 и объемных конденсаторов 450V 270µF + 1000µF 16V покрывает большинство сценариев стендового ремонта. Большинство из этих деталей совместимы с APW7, APW8 и APW12 — один запас для стенда охватывает четыре поколения блоков питания.
Прекратите самостоятельный ремонт, если имеются видимые каскадные повреждения — обгоревшие первичные MOSFET, сгоревшие контроллеры PFC, несколько вздувшихся верхних частей конденсаторов или следы горения на шелкографии. Замена только видимой поврежденной детали делает соседние поврежденные, но еще не вышедшие из строя компоненты уязвимыми для следующего события.
Часто задаваемые вопросы — ремонт блока питания Bitmain APW9 / APW9+
Какие модели Antminer используют блок питания APW9 / APW9+?
APW9 / APW9+ питает Antminer S17, S17+, S17 Pro, T17 и T17+ поколений с регулируемым выходным диапазоном постоянного тока 14,5-21 В. Некоторые ранние производства S19 также поставлялись с APW9+, прежде чем APW12 стал стандартом. Более новые майнеры класса S19 используют APW12 (12-15 В); старые майнеры S15 / T15 использовали APW8 (16-20 В).
В чем разница между APW9 и APW9+?
APW9 и APW9+ имеют одинаковую архитектуру, выходные характеристики (14,5-21 В при 170 А, 12 В при 12 А), компоненты на уровне чипов и процедуру диагностики. APW9+ имеет более высокий порог защиты от перегрузки по току (180-230 А против 95-130 А) для лучшей устойчивости к переходным пикам тока, немного более низкую максимальную рабочую температуру окружающей среды (50°C против 60°C) и большие физические размеры (249×250×48,5 мм против 204,8×157×42,5 мм). Процедуры ремонта на уровне компонентов идентичны для обоих.
Почему APW9 имеет два входа переменного тока?
Архитектура с двумя входами переменного тока позволяет блоку питания выдавать полную мощность 3600 Вт от двух параллельных цепей 220 В, каждая из которых рассчитана на половину общей мощности. Это снижает потребление тока по цепи и позволяет операторам распределять нагрузку майнера по двум отдельным цепям питания на уровне PDU стойки. Для полной выходной мощности должны быть подключены оба входа; блок питания может снижать мощность при питании только от одного канала. Две ступени PFC (управляемые U21 и U1) работают независимо, поэтому неисправность одного канала может быть диагностирована без влияния на другой.
Мой APW9 показывает зеленый светодиод переменного тока и вращающиеся вентиляторы, но майнер не загружается. Блок питания неисправен?
Часто это ослабленные болты медной шины M6 на выходе со стороны хешплаты, а не неисправный блок питания. Перед открытием корпуса блока питания выполните процедуру повторной затяжки болтов M6 до 3,0 Н·м (диапазон спецификаций 2,5-3,5 Н·м). Тот же режим механического отказа влияет на все блоки питания Bitmain APW-класса, потому что они используют идентичную топологию выходов M6 с медной шиной.
Как протестировать APW9 / APW9+ после ремонта?
Подключите отремонтированный блок питания к двум источникам переменного тока 200-240 В. Замкните контакты J15 PIN 4-5 (EN на GND) на коммуникационном разъеме PIC, чтобы включить основной выход без платы управления — выходное напряжение должно подняться примерно до 21,3 В. Убедитесь, что оба конденсатора шины PFC показывают 410-420 В постоянного тока. Затем одновременно подайте нагрузку 12 В × 12 А на вспомогательную шину и нагрузку 21 В × 170 А на основную шину, чтобы проверить оба выхода. Наконец, проведите 2-часовой тест на старение при 80% от номинальной нагрузки (≥140 А) перед отключением блока питания от стенда.
