Avalon Canaan 1246 Руководство по ремонту хэш-платы и список компонентов

Руководство по ремонту хэш-платы Avalon Canaan 1246 и список компонентов

Canaan Avalon 1246 — это ASIC-майнер SHA-256 BTC верхнего уровня из поколения Avalon A10, работающий со скоростью ~85-90 TH/s на платформе ASIC-чипов Canaan A3210, потребляющий ~3420 Вт от блока питания PSU3300-03 PLUS и построенный на модульной топологии хэш-платы с повышающим модулем 17,5 В, общей с поколением A1166 / A1166 Pro. Повышающий модуль 17,5 В является наиболее отличительной особенностью ремонта хэш-платы A1246 — его можно заменить как полноценный узел, аналогично концепции модульной субплаты PFC на PSU3300-03 PLUS. В этом руководстве рассматриваются 11 наиболее уязвимых компонентов хэш-платы A1246, процедура замены модульного повышающего модуля и полное руководство по ремонту со ссылками на прямые источники — в сочетании с нашим сопутствующим руководством по ремонту блока питания PSU3300-03 PLUS для полного охвата майнера A1246 на уровне майнера.

Почему ремонт хэш-платы Avalon 1246 актуален в 2026 году

A1246 относится к верхнему уровню поколения Avalon A10 наряду с A1166 Pro. Большинство устройств A1246, находящихся в эксплуатации, проработали 3-5 лет в режиме 24/7, что помещает их в зону, где ASIC-чипы выходят из строя один за другим из-за кумулятивного теплового стресса, дрейфуют LDO, и деградирует повышающий модуль 17,5 В. Поскольку массовое производство Canaan для поколения A10 сократилось, а платы A1246 на вторичном рынке ограничены, ремонт на уровне компонентов является реалистичным путем. Небольшой запас для стендового ремонта — AP1084 LDO, NCP114AMX075TCG LDO, регулятор напряжения ICDITI791CK5Q, регулятор TLV75801PDRVT, силовой индуктор NR8040 6R8, цифровой изолятор MAX14930FASE+, кварцевый генератор 813RN A0231, малосигнальный транзистор MMBT3904, а также пара запасных повышающих модулей 17,5 В — покрывает большую часть сценариев стендового ремонта.

Межсовместимость поколения Avalon A10

Хэш-плата A1246 имеет основные архитектурные элементы, общие с семейством A1166:

• Общий повышающий модуль 17,5 В: модульный повышающий узел идентичен для A1166 / A1166 Pro и A1246 — одна запасная часть повышающего модуля подходит для обоих поколений.
• Общая цепочка LDO: LDO AP1084, NCP114AMX075TCG, TLV75801PDRVT, ICDITI791CK5Q перекрестно применяются для всего семейства A1166 и A1246.
• Общие компоненты тракта сигнала: кварцевый генератор 813RN A0231 и цифровой изолятор MAX14930FASE+ используются как на хэш-платах A1166, так и на A1246.
• Общий PSU3300-03 PLUS: один и тот же блок питания 3400 Вт подходит для A1246 и A1166 Pro.
• Отдельный ASIC-чип: A1246 использует ASIC-чип Canaan A3210 на 16-нм техпроцессе — 38 чипов на хэш-плату, 3 хэш-платы на майнер = всего 114 чипов со скоростью ~90 TH/s (~30 TH/s на плату). A3210 отличается от чипов более раннего поколения A1166 — запасы чипов отслеживаются отдельно, хотя вспомогательная BOM в значительной степени общая.

Эта кросс-совместимость отражена в самих URL-адресах продуктов LYS — несколько компонентов содержат в своих адресах "avalon-1166pro" или "avalon-1246" или "avalon-1166-1246", что указывает на общий перечень материалов.

Контроллер AUC3 + Архитектура последовательной шины CAN Bus (отличительная особенность A1246)

A1246 не имеет встроенного сетевого контроллера, как майнеры Bitmain Antminer / Whatsminer. Вместо этого A1246 подключается к внешнему контроллеру AUC3 — USB-CAN-адаптеру, который обеспечивает мост от Raspberry Pi (или другого хоста) к цепочке майнеров A1246 по шине CAN. AUC3 размещает программное обеспечение AvalonMiner Controller (на базе CGMiner) и предоставляет JSON API на порту 4028 для диагностики. Эта архитектура имеет два последствия для ремонта:

• Нет прямого SSH к майнеру: вся диагностика проходит через контроллер AUC3 (обычно SSH к Raspberry Pi, затем используйте `echo '{"command":"estats"}' | nc localhost 4028 | python3 -m json.tool` для запроса каждого модуля в цепочке).
• Строка состояния для каждого чипа: команда AUC3 `estats` возвращает строку состояния ASIC для каждой хэш-платы — 38 символов, представляющих каждый чип, "o" = работает, "x" = не работает. Чтение этой строки является самым быстрым первым шагом диагностики для локализации неработающих чипов на конкретной хэш-плате.
• Кабель CAN bus является единой точкой отказа для цепочки: поврежденный кабель CAN bus нарушает связь со всеми майнерами, расположенными ниже по течению в цепочке. Кабели CAN bus также подвержены электромагнитным помехам — прокладывайте их подальше от силовых кабелей.

Коды индикаторов LED (передняя панель A1246)

Цепочка сигналов чипа A3210 — CK / C / R / D

38 чипов A3210 на каждой хэш-плате организованы в последовательно соединенные группы с четырьмя линиями сигнальной цепочки:

• CK (Clock): Рабочая тактовая частота 25 МГц — управляет операциями хеширования SHA-256 на каждом чипе. Генерируется кварцевым генератором 813RN A0231.
• C (Clock Transmit): Тактовая частота синхронизации 5 МГц, передаваемая между чипами для координации цепочки.
• R (Reset): Сигнал сброса для инициализации чипа. Разорванная цепь сброса препятствует запуску последующих чипов.
• D (Data): Шина данных для распределения майнинговой работы и результатов nonce. Разрыв здесь означает, что последующие чипы не получают работу.

Критически важная диагностическая информация: когда один чип в сигнальной цепи выходит из строя, все чипы, расположенные ниже по течению в этой конкретной последовательной группе, также могут перестать функционировать — даже если сами нижестоящие чипы исправны. Вот почему один вышедший из строя A3210 может полностью отключить вклад в хешрейт целого сегмента цепи. Определение ПЕРВОГО вышедшего из строя чипа в цепи критически важно для эффективного ремонта. Прочитайте строку состояния ASIC `estats` AUC3 слева направо — первый символ "x" отмечает позицию, где цепь разрывается.

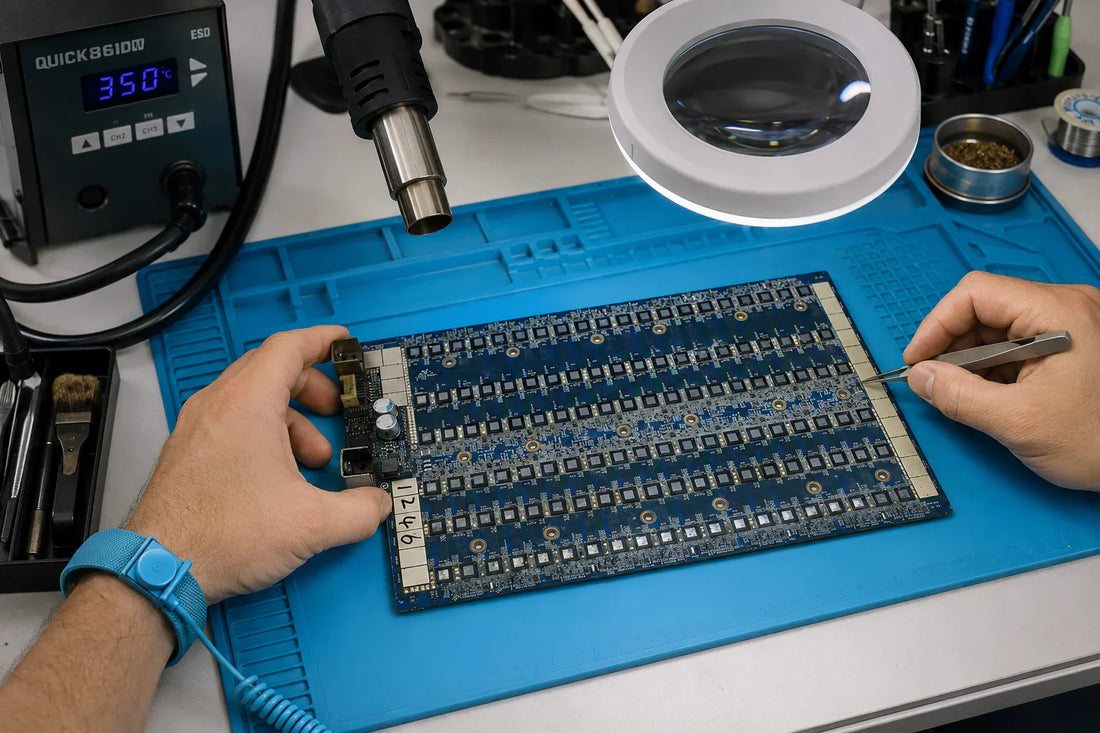

Архитектура хэш-платы A1246 с первого взгляда

Хэш-плата A1246 следует модульно-повышающей топологии поколения Avalon A10:

• Модульный повышающий модуль 17,5 В: дочерняя плата, которая принимает входной сигнал от БП и генерирует повышенное напряжение 17,5 В, питающее LDO верхнего уровня. Модуль механически и электрически заменяем как полноценный блок, что является самым быстрым способом ремонта при подозрении на отказ повышающего каскада.
• Цепочка LDO: регуляторы AP1084 + NCP114AMX075TCG (0,75 В) + TLV75801PDRVT + ICDITI791CK5Q распределяют напряжение 17,5 В от повышающего модуля до рабочих напряжений ASIC-чипов.
• Силовой индуктор (NR8040 6R8): силовой индуктор 6,8 мкГн в повышающем модуле (явно указан для A1246).
• Кварцевый генератор (813RN A0231): керамический кварцевый генератор 25 МГц, обеспечивающий опорную тактовую частоту для ASIC-цепочки.
• Цифровой изолятор (MAX14930FASE+): обеспечивает изолированную передачу сигналов между платой управления и хэш-платой, защищая обе стороны от переходных процессов напряжения.
• Малосигнальный транзистор (MMBT3904 1AM): малосигнальный NPN-транзистор в цепи смещения и управления затвором.
• Выходная фильтрация: электролитические конденсаторы SMD 25 В 330 мкФ на ступенях развязки шины.
• Резистор 000 (0 Ом перемычка): нулевые перемычки на линиях маршрутизации / конфигурации.

Наиболее распространенные режимы отказа хэш-платы A1246

• Отказ повышающего модуля (шина 17,5 В мертва или не соответствует спецификации) — наиболее характерный отказ A1246. Повышающий модуль Avalon 1166 / 1246 (17,5 В) заменяется как полноценный дочерний узел. Если подтвержден отказ повышающего каскада (нет 17,5 В на выходе повышающего модуля даже при наличии входного напряжения от БП), модульная замена быстрее и менее рискованна, чем ремонт повышающего каскада на уровне чипов.
• Дрейф или отказ AP1084 LDO — деградированный регулятор напряжения AP1084 LDO снижает или смещает местное напряжение. Проверка напряжения на выходном контакте AP1084 подтверждает неисправность.
• Отказ NCP114AMX075TCG 0,75 В LDO — NCP114AMX075TCG (AWL) 0,75 В LDO снижает напряжение ядра чипа при отказе, отключая местную область.
• Отказ регулятора TLV75801PDRVT — деградированный регулятор TLV75801PDRVT (TLV758P) 6p WSON снижает или смещает регулируемый выход. Проверьте выходной контакт относительно ожидаемого опорного напряжения.
• Отказ регулятора ICDITI791CK5Q — вышедший из строя регулятор напряжения ICDITI791CK5Q (явно для A1246) снижает местное напряжение. Специальный URL для A1246 подтверждает, что LYS имеет это в наличии с явной маркировкой для A1246.
• Отказ кварцевого генератора (нет инициализации цепи) — вышедший из строя керамический кварцевый генератор 813RN A0231 25 МГц полностью препятствует инициализации цепи. Хэш-плата не определяется на тестовом стенде.
• Отказ цифрового изолятора (нарушен сигнальный тракт) — вышедший из строя цифровой изолятор MAX14930FASE+ нарушает сигнальный тракт между платой управления и хэш-платой, что приводит к отключению хэш-платы или невозможности ее определения.
• Деградация индуктора повышающего каскада — деградированный силовой индуктор NR8040 6R8 (явно для A1246) в повышающем модуле снижает эффективность повышающего каскада или производит слышимый шум под нагрузкой. Замените индуктор или весь повышающий модуль.
• Отказ малосигнального транзистора (управление затвором / смещение) — вышедший из строя транзистор MMBT3904 (1AM) NPN в цепи смещения может привести к сбою LDO или повышающего каскада. На хэш-плате есть несколько позиций MMBT3904.
• Деградация выходного фильтрующего конденсатора под нагрузкой — деградированные электролитические конденсаторы SMD 25 В 330 мкФ больше не удерживают напряжение шины при переходном токе. Визуальный осмотр на предмет вздутых верхушек или утечек; проверка ESR-метром на соответствие спецификациям.
• Разрыв перемычки 0 Ом из-за механического повреждения — SMD-резисторы 0 Ом на линиях маршрутизации могут треснуть из-за механического напряжения (изгиб печатной платы во время транспортировки, усталость от температурных циклов). Подтверждается проверкой на обрыв.

Список компонентов для ремонта хэш-платы A1246

В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта хэш-платы A1246. Каждая запись ведет непосредственно на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения ASIC-чипа Canaan A3210 (поставляется по запросу), перемычек 0 Ом, SMD-конденсаторов 25 В 330 мкФ или для оптовых заказов на уровне фермы.

Процедура замены модульного повышающего модуля

Повышающий модуль 17,5 В является наиболее отличительной особенностью ремонта A1246. При подтверждении отказа повышающего каскада (отсутствие шины 17,5 В на выходе повышающего модуля, даже при наличии входного напряжения от блока питания) весь модуль может быть заменен как дочерний узел — значительно быстрее и с меньшим риском, чем ремонт повышающего каскада на уровне чипов:

1. Отключите переменный ток, разрядите накопительные конденсаторы на PSU3300-03 PLUS, откройте корпус A1246.
2. Определите повышающий модуль — небольшую дочернюю плату, установленную перпендикулярно или соосно основной хэш-плате, со своим собственным разъемом к основной печатной плате.
3. Отпаяйте контакты повышающего модуля от основной хэш-платы. Перед извлечением обратите внимание на ориентацию и полярность контактов.
4. Извлеките повышающий модуль, отделив его от механических креплений.
5. Очистите места соединений основной хэш-платы безводным спиртом. Проверьте на наличие замыканий или сгоревших контактных площадок — отремонтируйте при необходимости.
6. Установите сменный повышающий модуль: выровняйте механические крепления, установите контакты разъема, припаяйте контакты со стороны основной хэш-платы.
7. Проверьте механический зазор — отсутствие контакта между платами, который может привести к короткому замыканию при вибрации.
8. Соберите корпус, протестируйте функцию: проверьте 17,5 В на выходе повышающего модуля, затем проверьте каждую выходную шину LDO ниже по течению.

Рабочий процесс диагностики

Предварительный осмотр перед включением питания

• Визуальный: проверьте печатную плату хэш-платы на деформации, подгорания, смещенные компоненты, паяльные перемычки вокруг разъема повышающего модуля.
• Сопротивление: измерьте входную шину на землю на предмет короткого замыкания. Измерьте каждую выходную шину LDO на землю на предмет короткого замыкания (неисправные LDO обычно проявляются как короткое замыкание на землю).
• Разъем: проверьте сигнальный разъем на предмет поврежденных или погнутых контактов.

Проверка питания

1. Шаг 1 — Проверка выхода PSU3300-03 PLUS. Убедитесь, что блок питания выдает правильное выходное напряжение (11,5-14,5 В настраиваемое). Используйте автономный стендовый тест из руководства по ремонту PSU3300-03 PLUS (закоротите 2 контакта рядом с клеммой V+, ожидайте ≥11,9 В) для подтверждения исправности БП перед устранением неполадок хэш-платы.
2. Шаг 2 — Проверка 17,5 В повышающего модуля. Измерьте 17,5 В на выходе повышающего модуля. Если отсутствует, повышающий модуль неисправен — рассмотрите модульную замену (см. процедуру выше).
3. Шаг 3 — Проверка выхода LDO. Проверьте каждый выход LDO: AP1084 (локальная шина), NCP114AMX075TCG (0,75 В), TLV75801PDRVT (конфигурируемая шина), ICDITI791CK5Q (конфигурируемая шина). Выход, не соответствующий спецификации, на любом LDO указывает на неисправность конкретного регулятора.
4. Шаг 4 — Проверка кварцевого генератора. Проверьте выход 25 МГц на кварце 813RN A0231. Если отсутствует, кварц неисправен, и цепь не может инициализироваться.
5. Шаг 5 — Проверка целостности цифрового изолятора. Проверьте целостность сигнала через MAX14930FASE+ как со стороны платы управления, так и со стороны хэш-платы. Неисправный изолятор проявляется как отсутствие прохождения сигнала через изоляционный барьер.
6. Шаг 6 — Проверка малосигнального MMBT3904 + перемычки 0 Ом. Осмотрите позиции MMBT3904 в цепи смещения на предмет целостности в диодном режиме. Проверьте перемычки 0 Ом на предмет непрерывности (трещины от механического напряжения являются распространенной незаметной неисправностью).

Безопасность — Обязательные меры перед открытием корпуса A1246

Встроенный блок питания PSU3300-03 PLUS (3420 Вт, вход 176–264 В переменного тока) в A1246 расположен внутри корпуса майнера, в отличие от устройств Bitmain Antminer / Whatsminer, где блок питания внешний. Это означает, что открытие корпуса A1246 подвергает вас воздействию высоковольтных компонентов даже при отсоединенном кабеле переменного тока.

• Полностью отключите майнер от сети и выньте вилку. Подождите не менее 5 минут, чтобы встроенные конденсаторы блока питания разрядились, прежде чем открывать корпус.
• Подождите 10 минут для термического охлаждения: радиаторы могут нагреваться до температуры выше 80°C во время работы. Алюминиевые радиаторы сохраняют тепло дольше, чем ожидается, особенно в центре корпуса, где поток воздуха наиболее слабый после выключения.
• Используйте антистатический браслет, заземленный на корпус, при работе с хеш-платами. Чипы A3210, изготовленные по 16-нм техпроцессу, чувствительны к электростатическому разряду — статический удар менее 100 В (который вы не почувствуете) может необратимо повредить или уничтожить чипы.
• Работайте на антистатической поверхности: никогда не касайтесь поверхностей чипов напрямую.
• Документируйте все: фотографируйте расположение кабелей и ориентацию разъемов перед отключением чего-либо — плоские ленточные кабели и разъемы CAN-шины легко неправильно подключить при повторной сборке.

Рекомендуемый график технического обслуживания

Валидация после ремонта

1. Установите хеш-плату обратно в корпус A1246 с подключенным блоком питания PSU3300-03 PLUS.
2. Подайте переменное напряжение и убедитесь, что индикаторный светодиод на PSU3300-03 PLUS перешел из любого аварийного состояния в нормальное.
3. Убедитесь, что хеш-плата правильно распознается управляющей платой (отсутствует аварийный сигнал "цепь отсутствует").
4. Убедитесь, что хешрейт достигает номинального значения A1246 (~85-90 TH/s в установившемся режиме) в течение 10-15 минут после холодного старта.
5. Контролируйте температуру хеш-платы в веб-интерфейсе — она должна оставаться в пределах опубликованного Canaan теплового диапазона.
6. Проведите 2-часовой нагрузочный тест при полном хешрейте, прежде чем считать хеш-плату готовой к возврату клиенту — это выявляет скрытые сбои, которые выживают при первоначальном стендовом тестировании, но проявляются при длительном термическом стрессе.

Когда ремонт на уровне чипов более целесообразен, чем замена

Новый запас хеш-плат A1246 становится все более ограниченным — объем производства Canaan для поколения A10 сократился, а вторичный рынок в основном состоит из вышедших из строя плат других операторов. Для операторов Avalon A10 компонентный ремонт является реалистичным путем. Модуль повышения напряжения 17,5 В используется также в семействе A1166, поэтому один запасной модуль повышения напряжения подходит для обоих поколений — это ценный элемент инвентаря. LDO (AP1084, NCP114AMX075TCG, TLV75801PDRVT, ICDITI791CK5Q), кварцевый генератор (813RN A0231), цифровой изолятор (MAX14930FASE+) и маломощный транзистор MMBT3904 покрывают остальные сценарии стендового ремонта.

Некоторые компоненты A1246 используются и в других майнерах — MMBT3904 в блоках питания Bitmain APW3 + APW7, AP1084 + 813RN A0231 в хеш-плате Avalon A1166 Pro, MAX14930FASE+ в хеш-платах Avalon A1047 + A1066. Ремонтный стенд, уже имеющий запасные части для линеек Bitmain или Avalon A1166, может расширить свою область действия на A1246 с относительно небольшим количеством дополнений.

FAQ — Ремонт хеш-плат Avalon Canaan 1246

Какой чип ASIC использует A1246?

Avalon 1246 использует чип Canaan A3210 ASIC — майнинговый ASIC SHA-256 BTC, выпущенный в поколении A10. A1246 работает на ~85-90 TH/s на этом чипе, потребляя ~3420 Вт от PSU3300-03 PLUS. Чип A3210 поставляется по запросу LYS Shenzhen из-за изменчивости спроса.

В чем разница между A1246 и A1166 Pro?

Оба используют один и тот же корпус, один и тот же блок питания PSU3300-03 PLUS, один и тот же модуль повышения напряжения 17,5 В и большинство вспомогательных LDO + BOM сигнального тракта. A1246 использует чип Canaan A3210 ASIC и работает на ~85-90 TH/s. A1166 Pro использует более ранний чип Canaan A3205 ASIC и работает с более низким хешрейтом. Запас для ремонта на уровне чипов различен, но модуль повышения напряжения + LDO + кристалл + цифровой изолятор взаимозаменяемы между ними.

Могу ли я заменить модуль повышения напряжения без пересборки всей хеш-платы?

Да — модуль повышения напряжения 17,5 В разработан как модульный дочерний узел. Отпаяйте соединительные контакты от основной хеш-платы, извлеките модуль, установите новый сменный модуль повышения напряжения и проверьте выходное напряжение шины 17,5 В. Это значительно быстрее и менее рискованно, чем ремонт каскада повышения напряжения на уровне чипов. Один и тот же модуль повышения напряжения подходит для A1166, A1166 Pro и A1246.

Какой блок питания использовать для тестирования хеш-платы A1246 на стенде?

PSU3300-03 PLUS (Canaan 3400 Вт) — это серийный блок питания для A1246. Для стендового тестирования подходит тот же блок питания — используйте автономную процедуру стендового тестирования, описанную в нашем руководстве по ремонту PSU3300-03 PLUS (короткое 2-контактное соединение справа от вывода V+, ожидается выход ≥11,9 В) для подтверждения исправности блока питания перед тестированием хеш-платы.

Мой A1246 не распознается — модуль повышения напряжения или кварцевый генератор?

Обе неисправности могут вызвать ошибку "хеш-плата не обнаружена" на управляющей плате. Порядок диагностики: (1) проверьте выход PSU3300-03 PLUS на входной шине хеш-платы; (2) измерьте 17,5 В на выходе модуля повышения напряжения — если отсутствует, замените модуль повышения напряжения; (3) если 17,5 В в норме, проверьте 25 МГц на выходе кварцевого генератора 813RN A0231 — если отсутствует, замените кварц; (4) если оба в норме, проверьте цифровой изолятор MAX14930FASE+ на непрерывность сигнала.

Как локализовать неисправный LDO на A1246?

Каждый LDO (AP1084, NCP114AMX075TCG, TLV75801PDRVT, ICDITI791CK5Q) генерирует определенное напряжение шины. Измерьте выходной контакт каждого LDO относительно ожидаемого эталонного напряжения. Короткое замыкание на землю на выходе указывает на катастрофический отказ LDO; низкое или плавающее показание указывает на ухудшение регулирования. Визуальный осмотр на предмет вздутых/сгоревших корпусов LDO также помогает локализовать неисправность.

Выгодно ли ремонтировать A1246 в 2026 году?

Хешрейт A1246 ~85-90 TH/s при потреблении ~3420 Вт помещает его в зону "эксплуатировать существующий парк, а не покупать новый" для большинства операторов в 2026 году — вознаграждение за блок биткоина сократилось, а соотношение Дж/ТХ A1246 больше не конкурентоспособно с современными майнерами. Однако в регионах с низкой стоимостью электроэнергии A1246 все еще может приносить прибыль в течение еще 1-2 лет при структурированном обслуживании. Компонентный ремонт существующего парка дешевле, чем замена новыми майнерами. Свяжитесь с LYS Shenzhen по адресу contact@lys-sz.com для уточнения цен на запчасти.
