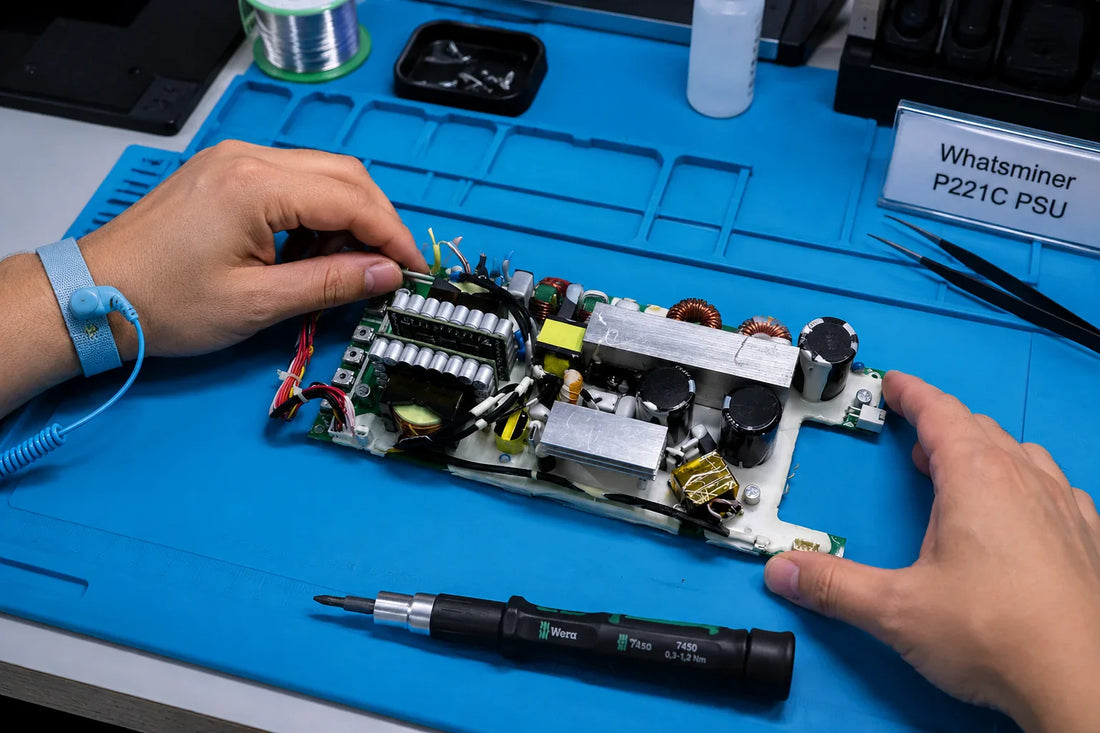

Руководство по ремонту и перечень компонентов блока питания Whatsminer P221C / P222C

Whatsminer P221C / P222C: Руководство по ремонту и список компонентов блока питания (обновление 2026 г.)

Whatsminer P221C от MicroBT — это современный блок питания переменного тока 220–240 В, используемый в майнерах Whatsminer M50, M32, M31, M30, M30S, M30S++, и серии M20 — выходное напряжение 12 В при номинальном токе 16 А, занимающий промежуточное положение между более старым поколением P21 и более новой серией P22x. P221C и его более мощный собрат P222C (вариант мощностью 3300 Вт для поколения M30S / M30S++ / M50) имеют схожую архитектуру, но отличаются выходной мощностью. Данное руководство охватывает процесс замены P221C / P222C / P221B / P222B, более 10 критически важных компонентов IC-уровня для ремонта на уровне чипов (двойной драйвер затвора SGM48524XS8, компаратор напряжения TP1941-TR, логический элемент SN74AUC2G32DCTR, контроллеры ШИМ OB2268CP / OB2276CP, оптоизолированный драйвер затвора SLM346), процедуру повторной установки медной шины M6, а также полное руководство по ремонту с прямыми ссылками на источники — в дополнение к нашему руководству по ремонту БП P21 для полного охвата всех поколений БП Whatsminer.

Почему ремонт блока питания Whatsminer P221C важен в 2026 году

P221C является массово используемым блоком питания для майнеров M50 — крупнейшего на сегодняшний день флота Whatsminer, работающего в 2026 году со скоростью ~110-120 TH/s на один майнер. При выходе из строя P221C симптомы немедленны и безошибочны: вентилятор охлаждения перестает работать, майнер не запускается или хешрейт начинает дико колебаться. Замена обычно является самым быстрым способом восстановления хешрейта, но ремонт вышедшего из строя блока питания на уровне компонентов значительно экономит средства операторов, имеющих запасные блоки питания в качестве ремонтного фонда. Небольшой запас компонентов P221C — драйвер затвора SGM48524XS8, компаратор напряжения TP1941-TR, логический элемент SN74AUC2G32DCTR, контроллеры ШИМ OB2268CP / OB2276CP, изолированные драйверы затвора SLM346 / SLM346CK-DG, а также стандартные мостовые выпрямители, конденсаторы и МОП-транзисторы — охватывает большинство сценариев ремонта на стенде.

Межсовместимость блоков питания семейства Whatsminer P22x

Семейство блоков питания MicroBT P22x следует последовательной архитектурной схеме с подвариантами для различных выходных мощностей:

• P221B / P221C: Блок питания мощностью 2700-2900 Вт для семейства майнеров M30S / M30S+ / M31 / M50. P221B = более ранняя версия; P221C = текущее производство.
• P222B / P222C: Блок питания мощностью 3300 Вт для более мощных семейств майнеров M30S++ / M50S / M50S+ / M50S++ / M53 / M60. P222B = более ранняя версия; P222C = текущее производство.
• Межсовместимые компоненты: многие ИС используются в семействах P221/P222 — изолированные драйверы затвора SLM346 / SLM346CK-DG явно охватывают P221B / P221C / P222B / P222C; оптодревер SLM346 охватывает все варианты P221/P222; контроллеры ШИМ OB2268CP + OB2276CP применяются в поколении P222B/C.
• Токопроводящая медная пластина Whatsminer M50: используется для подключения выходных шин P221B и P222B.
• Вентилятор VF60381BX 6 см: общий вентилятор охлаждения для семейств P221 / P222.

Эта кросс-совместимость означает, что один набор компонентов для ремонта охватывает всю линейку блоков питания Whatsminer поколений M30S / M50. Более старый блок питания P21 использует другое семейство ИС (контроллер LLC NCP1399AC + микроконтроллер STM32F334 + МОП-транзисторы GP47S60X / IPA60R060P7 / JCS12N65FT / STW48N60DM2 / OSG65R069HS) и описывается в отдельном руководстве.

Краткий обзор архитектуры блока питания P221C / P222C

P221C представляет собой полумостовой импульсный источник питания LLC с коррекцией коэффициента мощности (PFC) и синхронным выпрямлением на вторичной стороне:

• Вход переменного тока: 220-240 В переменного тока, однофазный, номинальный входной ток 16 А.
• Выход постоянного тока: 12 В при номинальной мощности (класс P221C обычно 2700-2900 Вт; класс P222C 3300 Вт).
• Каскад PFC: входной каскад коррекции коэффициента мощности, преобразующий переменный ток в шину постоянного тока.
• Полумост LLC: главное переключение, управляемое ШИМ, с изолированным драйвером затвора (SLM346 / SLM346CK-DG).
• Контроллеры ШИМ: OB2268CP (ШИМ с токовым режимом) + OB2276CP (ИС управления ШИМ) управляют первичным каскадом в вариантах P222B/C.
• Драйвер затвора: Двойной драйвер затвора SGM48524XS8 (специфичный для P221C) обрабатывает сильноточные импульсы для первичных МОП-транзисторов.
• Вторичное управление: Компаратор напряжения TP1941-TR (C4TG8) + логический элемент SN74AUC2G32DCTR (оба являются компонентами, специфичными для P221C) обрабатывают логику обратной связи и защиты.
• Выходной каскад: МОП-транзисторы синхронного выпрямления подают 12 В на выходную шину через медные шины M6 к хэш-плате.
• Охлаждение: Вентилятор VF60381BX 6 см (используется во всей серии P221/P222) для обеспечения внутреннего воздушного потока.
• Выходной разъем: Медные токопроводящие шины M6 к хэш-плате (нет 6-контактных разъемов PCIE, как у Bitmain APW7).

Архитектура на уровне компонентов (запас для ремонта на уровне чипов)

• Микросхемы управления ШИМ: Микросхема управления ШИМ в режиме тока OB2268CP и Микросхема управления ШИМ OB2276CP управляют первичным переключением в вариантах P222B/C.
• Изолированные драйверы затвора: Оптодрайвер изолированного затвора SLM346 (полностью кросс-совместимый для P221/P222) и Драйвер затвора SLM346CK-DG (5 кВ 2,5 А) (кросс-совместимый для P221B/P221C/P222B/P222C) обеспечивают изолированное управление затвором между первичной и вторичной сторонами.
• Первичный драйвер затвора: Двойной драйвер затвора SGM48524XS8 (специфичный для P221C) управляет МОП-транзисторами первичного полумоста LLC.
• Компаратор напряжения: Компаратор напряжения TP1941-TR (C4TG8) (специфичный для P221C) обрабатывает обнаружение порогового напряжения в петле обратной связи.
• Логический элемент: Логический элемент SN74AUC2G32DCTR (специфичный для P221C) обрабатывает цифровую комбинаторную логику в схеме управления.
• Вентилятор охлаждения: Вентилятор VF60381BX (Q23U / S9H) 6 см (общий для P221/P222) обеспечивает внутренний воздушный поток БП.
• Интерфейс медной шины M6: Проводящий медный лист Whatsminer M50 (P221B / P222B) для подключения выходной шины между БП и хэш-платой.
• 4-контактный симулятор вентилятора: 4-контактный симулятор вентилятора Whatsminer (P21 / P221 / P222) для стендовых испытаний или систем иммерсионного охлаждения, где вентилятор обходится.
• Стандартный перечень для ремонта: конденсаторы, мостовые выпрямители, реле, 4P интерфейсы, резисторы, МОП-транзисторы, кремниевые AF-транзисторы — типичный запас для ремонта БП (каждая деталь обычно поставляется партиями по 20 штук на комплект BOM).

Полные блоки питания на замену

Если неисправность распространена (повреждено несколько ИС, сгорела вспомогательная плата PFC или оператор предпочитает быструю замену вместо ремонта на уровне чипов), доступны полные блоки питания на замену:

• Блок питания Whatsminer P222C 3300 Вт (M30S / M31S / M30) — полная единица P222C текущего производства
• Блок питания Whatsminer P222B (абсолютно новый) — полная единица более ранней версии P222B

Оба варианта замены поставляются из LYS Shenzhen — свяжитесь с нами по адресу contact@lys-sz.com для получения вариантов замены P221C / P221B (обычно поставляются по запросу из-за изменчивости спроса).

Наиболее распространенные режимы отказа блока питания P221C / P222C

• Вентилятор охлаждения перестает работать — самый быстрый видимый симптом неисправности. Вентилятор VF60381BX 6 см может выйти из строя механически (износ подшипника, препятствие лопастям) или электрически (схема управления вентилятором). Замените вентилятор VF60381BX на вентилятор с такими же характеристиками.
• Майнер не запускается (отсутствует выходное напряжение) — наиболее частая причина — неисправность первичной стороны (перегорел входной предохранитель, короткое замыкание первичных МОП-транзисторов, неисправность ИС контроллера ШИМ или неисправность МОП-транзистора каскада PFC). Начните диагностику с предохранителя переменного тока, затем проверьте каскады PFC и LLC.
• Колебания хешрейта (нестабильность выходного напряжения) — деградировавшие фильтрующие конденсаторы вторичной стороны или предельные МОП-транзисторы выходного каскада. Выходные пульсации должны измеряться под нагрузкой (мультиметром в режиме переменного тока мВ на выходе 12В).
• Отказ контроллера ШИМ — неисправные OB2268CP или OB2276CP останавливают колебания первичного каскада. Проверьте VCC на ИС ШИМ и выход управления затвором на первичных МОП-транзисторах.
• Отказ изолированного драйвера затвора — неисправный SLM346 или SLM346CK-DG нарушает управление затвором между первичной и вторичной сторонами. Диагностика: форма сигнала переключения первичной стороны присутствует, но вторичная сторона мертва.
• Отказ первичного драйвера затвора (SGM48524XS8) — неисправный двойной драйвер затвора SGM48524XS8 на P221C прерывает сигнал управления затвором для первичных МОП-транзисторов. Проверьте форму сигнала управления затвором на первичных МОП-транзисторах при подаче питания.
• Дрейф компаратора напряжения (TP1941-TR) — деградировавший компаратор напряжения TP1941-TR (C4TG8) вызывает дрейф порогового значения обнаружения в петле обратной связи, что приводит к срабатыванию по перенапряжению или пониженному напряжению.
• Отказ логического элемента (SN74AUC2G32DCTR) — неисправный логический элемент SN74AUC2G32DCTR разрывает цепочку логики управления — в зависимости от функции элемента в схеме, результатом является отсутствие запуска, отсутствие отключения или застрявшее состояние защиты.
• Повреждение мостового выпрямителя от пыли / скачка напряжения — входные мостовые выпрямители могут закоротиться после скопления пыли, создающей путь утечки между выводами. Замените мост, установите защитные втулки на 4 вывода, нанесите свежую термопасту между мостом и радиатором.
• Ослабленная / окисленная медная шина — соединение медной шины M6 между выходом БП и хэш-платой может ослабнуть из-за тепловых циклов. Проверяйте момент затяжки винтов M6 при каждом обслуживании. Ослабленная медная шина проявляется так же, как и мертвый БП со стороны нагрузки. Замените проводящую медную пластину Whatsminer M50, если она заметно окислена или деформирована.

Процедура замены блока питания P221C (пример Whatsminer M50)

Когда ремонт на уровне компонентов не является правильным путем (повреждено несколько ИС, оператор нуждается в быстром возвращении майнера в работу или отсутствует квалифицированный специалист по ремонту), полная замена блока питания является наиболее надежным решением. Документированная процедура для Whatsminer M50:

1. Выключите и отсоедините майнер от сети переменного тока. Подождите не менее 5 минут для разрядки конденсаторов, прежде чем открывать корпус.
2. Демонтируйте крышку платы управления: открутите крышку над блоком питания, открывая доступ к кабелю данных и силовым соединениям.
3. Отсоедините кабель данных, соединяющий плату управления с блоком питания (запомните ориентацию разъема перед отключением).
4. Открутите медные шины M6, соединяющие блок питания с хэш-платой. Запомните ориентацию плюса (+) и минуса (-) перед отсоединением.
5. Открутите крепежные винты с обеих сторон корпуса блока питания.
6. Отсоедините кабель вентилятора от воздушного выхода на блоке питания.
7. Извлеките неисправный блок питания из корпуса.
8. Осмотрите новый блок питания: убедитесь, что резервный блок P221C цел, без физических повреждений, без ослабленных винтов или проводов.
9. Установите новый блок питания: совместите с отверстиями для винтов на корпусе майнера, закрепите боковыми винтами.
10. Подключите кабель вентилятора к разъему воздуховыпускного отверстия на новом блоке питания.
11. Прикрепите медные шины обратно: совместите с отверстиями для винтов на выходной части. Подсоедините плюс (+) и минус (-) правильно — неправильная полярность повредит майнер. Шайбы, фиксирующие медную шину, должны быть выровнены параллельно краю медной шины — иначе короткое замыкание может повредить майнер. Затяните винты M6 до спецификации производителя.
12. Повторно подключите кабель данных от платы управления к блоку питания.
13. Установите крышку над блоком питания.
14. Включите блок питания, чтобы запустить M50. Убедитесь в нормальном рабочем состоянии: хешрейт достигает ожидаемого значения, скорость вентиляторов отображается нормально в веб-интерфейсе, отсутствуют коды ошибок.

Критические предупреждения о безопасности

• Ожидание разрядки конденсаторов в течение 5 минут перед открытием корпуса — внутренние конденсаторы блока питания хранят смертельное высокое напряжение даже после отключения от сети переменного тока.
• Проверка полярности перед включением — перевернутые медные шины M6 "плюс/минус" повредят хэш-плату и блок питания при первом включении.
• Проверка выравнивания шайб — шайбы винтов ДОЛЖНЫ быть параллельны краю медной шины, чтобы избежать короткого замыкания между соседними клеммами.
• Проверка момента затяжки — ослабленные болты медной шины являются задокументированным видом отказа (заводская установка составляет 2,0 Н·м, но для устойчивой работы согласно полевым данным поколения P21 требуется 2,5-3,5 Н·м; проверьте спецификацию момента затяжки P221C в документации производителя, если доступна).
• Меры предосторожности по электростатическому разряду при ремонте на уровне чипов на платах управления блоков питания.
• Никогда не обходите входной предохранитель переменного тока проводом или предохранителем с более высоким номиналом — это защищает блок питания и вашу систему распределения переменного тока.

Комплект для ремонта P221C против полной замены БП

У операторов есть два пути, когда P221C выходит из строя:

Часто задаваемые вопросы — Ремонт блока питания Whatsminer P221C / P222C

Какие майнеры Whatsminer используют блок питания P221C?

P221C питает майнеры Whatsminer M50, M32, M31, M30, M30S, M30S+, M30S++ и серии M20. Входное напряжение 220-240 В переменного тока при номинальном токе 16 А, выходное напряжение 12 В при номинальной мощности. Более мощный вариант P222C (3300 Вт) охватывает семейства M30S++ / M50S / M50S+ / M50S++ / M53 / M60.

В чем разница между P221C и P222C?

Оба имеют одинаковую архитектурную схему (PFC + полумост LLC + вторичное синхронное выпрямление). P221C — это блок питания класса 2700-2900 Вт для стандартного поколения M30S / M50; P222C — это класс 3300 Вт для более мощного семейства M30S++ / M50S. Многие ИС являются кросс-совместимыми (драйверы затвора SLM346, контроллеры ШИМ OB2268CP / OB2276CP).

В чем разница между P221B/B и P221C/P222C?

P221B и P222B — это более ранние производственные варианты; P221C и P222C — текущее производство. Они имеют одинаковый форм-фактор, выход медной шины M6, кабель вентилятора и большую часть списка компонентов. Драйвер затвора SLM346CK-DG явно охватывает все четыре варианта (P221B / P221C / P222B / P222C).

Стоит ли ремонтировать мой неисправный P221C или заменить его?

Зависит от экономики оператора. Отказ одного компонента (один дрейф ИС ШИМ, одно короткое замыкание МОП-транзистора) хорошо поддается ремонту на уровне чипов, если у вас есть навыки работы со стендом + комплект компонентов P221C (покрывает ~20 единиц на каждый заменяемый компонент). Отказы нескольких ИС, сгоревшая вспомогательная плата PFC или операторы без доступного специалиста по ремонту должны выбрать полную замену блока питания для максимально быстрого возврата майнера в работу. Свяжитесь с LYS по адресу contact@lys-sz.com для получения цен как на комплекты для ремонта, так и на полные блоки.

Мой P221C не работает — что мне проверить в первую очередь?

Визуально проверьте входной предохранитель переменного тока (перегоревший предохранитель = неисправность первичной стороны по цепи). Проверьте вентилятор охлаждения — вентилятор, который не вращается при включении переменного тока, обычно указывает на то, что резервный источник питания БП не работает. Проверьте корпус БП на запах гари от электроники. Проверьте соединение медной шины M6 с хэш-платой на ослабление или окисление (имитирует неисправный БП со стороны нагрузки).

Почему я должен выравнивать шайбы медной шины параллельно краю шины?

Неправильно установленные шайбы могут выходить за пределы медной шины и соприкасаться с соседним контактом, создавая короткое замыкание при подаче переменного тока. Документированная процедура установки требует, чтобы шайбы были параллельны краю шины — это критически важно для интерфейса медной шины M6 между выходом блока питания и хеш-платой.

Можно ли использовать вентилятор VF60381BX повторно при замене блока питания?

Да — если вентилятор механически исправен и подшипники работают тихо, перенесите его на новый блок питания. VF60381BX используется во всей линейке P221 / P222, и вентилятор обычно служит дольше электроники блока питания. Если вентилятор шумный или имеет признаки износа подшипников, замените его на аналогичный VF60381BX во время замены блока питания.

Могу ли я протестировать P221C на стенде без подключения к майнеру?

Да — используйте 4-контактный симулятор вентилятора Whatsminer (P21 / P221 / P222), чтобы блок питания мог запуститься без нагрузки майнера. Подайте переменный ток, убедитесь, что вентилятор вращается, измерьте 12 В на выходных клеммах медной шины M6 с помощью мультиметра. Для полнофункционального тестирования электронная нагрузка, рассчитанная на полную мощность блока питания (2700 Вт+ для P221C, 3300 Вт+ для P222C), обеспечивает реалистичное подтверждение.
