Руководство по ремонту и перечень компонентов блока питания Whatsminer серии P21

Руководство по ремонту и список компонентов блока питания Whatsminer P21 (обновление 2026 г.)

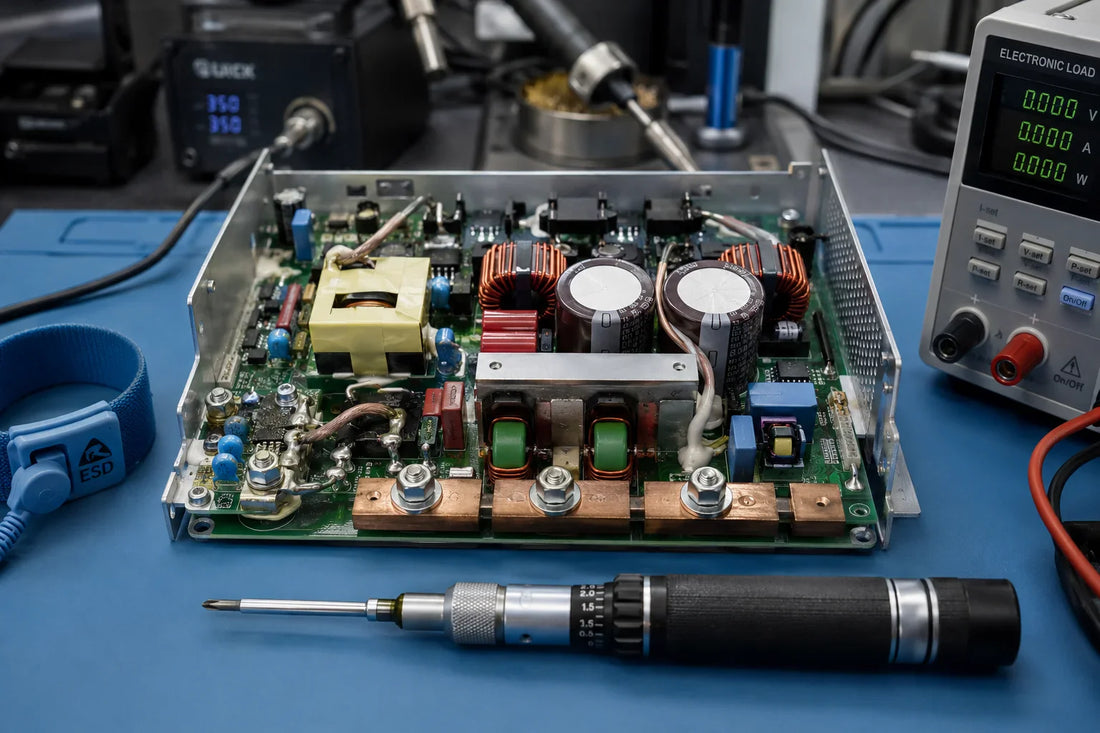

Блок питания Whatsminer P21 — это блок питания предыдущего поколения от MicroBT, используемый в сериях M20, M21, M21D, M20S, M21S (раннее оборудование) и M30S, M30S+, M30S++, M31S, M31S+, M32 (средний цикл). Созданный на основе LLC-резонансной полумостовой топологии с контроллером NCP1399AC и цифровым управлением STM32F334, P21 был основным блоком питания для развернутого парка MicroBT до того, как новые семейства P221 / P222 заняли свое место в шасси M50 и M60. Это руководство охватывает 18 наиболее уязвимых компонентов, наиболее распространенный режим отказа "нет выходного сигнала" (ослабленные болты медной шины M6, а не вышедший из строя кремний) и полный рабочий процесс диагностики и ремонта с прямыми ссылками на источники — в сочетании с нашим сопутствующим руководством по ремонту хэш-плат Whatsminer M50 и руководством по ремонту платы управления CB4 V10 H6 для полного охвата ремонта майнера.

Почему ремонт БП P21 важен в 2026 году

Серия БП P21 охватывает огромную установленную базу — каждый Whatsminer класса M20-M32, произведенный с 2019 по 2023 год, поставлялся с блоком питания семейства P21. Поскольку многие из этих майнеров по-прежнему прибыльно хешируют в условиях низкой стоимости электроэнергии после халвинга, поддержание работоспособности парка P21 является наиболее эффективным способом поддержания мощности без покупки нового оборудования. Полная замена блока питания обходится значительно дороже, чем компоненты, необходимые для ремонта на уровне чипов или контактов, а наиболее распространенный режим отказа P21 является механическим (ослабленный контакт шины), а не выходом из строя кремния.

Совместимые модели Whatsminer

Семейство БП P21 питало следующие модели Whatsminer:

• Поколение M20 / M21: M20, M21, M21D, M20S, M21S
• Поколение M30: M30S, M30S+, M30S++, M31S, M31S+, M32

Новые майнеры серии M50 / M60 используют вместо них следующее поколение семейств P221 / P222 — но режимы отказа, рабочий процесс диагностики и многие компоненты на уровне чипов переносятся между поколениями. Схема отказа болтов медной шины M6, в частности, идентично применима к БП P221 и P222 на шасси M50 / M60 / M66.

Архитектура БП P21 с первого взгляда

P21 — это мощный резонансный полумостовой импульсный источник питания LLC с цифровым управлением. Ключевые архитектурные элементы:

• Входной каскад: стеклянный предохранитель 20А 250В, пусковой термистор NTC 8D-20, мостовой выпрямитель GBJ 3510 35А (первичная входная выпрямление), мостовой выпрямитель GBU608 6А (вспомогательный), реле HF32F-G 012HS для обхода пускового тока.
• Первичное переключение: высоковольтные N-канальные MOSFETы (GP47S60X TO-247, IPA60R060P7, STW48N60DM2 600V, JCS12N65FT 650V TO-220MF, OSG65R069HS 700V / 159A) образуют резонансный полумост.
• LLC-контроллер: автономный резонансный контроллер полумоста NCP1399AC (диапазон рабочих частот 20 кГц-750 кГц, 16-контактный SOIC) управляет первичной стороной.
• Цифровое управление / контроль: 32-битный микроконтроллер ARM Cortex-M4 STM32F334R8T6 (72 МГц, 64 КБ Flash) управляет регулированием выхода, мониторингом неисправностей и связью I²C с хостом. Этот микроконтроллер содержит параметры калибровки тока и напряжения блока питания — его нельзя заменить без повторной калибровки.
• Изоляция: изолированный драйвер затвора SI8261BBD соединяет сигналы управления между первичной и вторичной сторонами.
• Вторичный каскад: NTMFS5C430NL и P40T15GU N-канальные MOSFETы обеспечивают синхронное выпрямление и выходное переключение.
• Вспомогательные элементы: PNP-транзистор BCX53 и NPN-транзистор BCX56-16 обеспечивают защиту и поддержку драйвера затвора; объемный конденсатор 500В 250мкФ на первичной шине.

Наиболее распространенные режимы отказа БП P21

• Нет выходного постоянного тока (светодиод AC input горит зеленым, вентилятор вращается, но на шинах 12В 0В) — примерно в 95% случаев это не неисправный блок питания. Это ослабленные болты медной шины M6 на выходной стороне хэш-платы. Заводской крутящий момент часто составляет ~2,0 Н·м против спецификации 2,5-3,5 Н·м, и соединение ослабевает после теплового цикла. Всегда проверяйте крутящий момент болтов M6, прежде чем искать неисправности кремниевых компонентов. (См. рабочий процесс диагностики ниже.)
• Выход колеблется между 0В и 12В (защита включается и выключается) — та же основная причина, что и выше, или почти короткое замыкание в нагрузке, вызывающее повторные попытки защитной ИС.
• БП не работает после подачи переменного тока — сначала проверьте стеклянный предохранитель 20А 250В. Перегоревший предохранитель обычно указывает на короткое замыкание в выходной цепи первичного переключения (один из высоковольтных MOSFETов).
• Жесткое короткое замыкание в первичном переключателе — обычно вышедший из строя GP47S60X, IPA60R060P7 или STW48N60DM2 MOSFET. Проверьте в диодном режиме перед включением — исправный MOSFET показывает падение напряжения 0,3-0,6В между стоком и истоком.
• Неисправность контроллера LLC — вышедший из строя резонансный контроллер NCP1399AC предотвращает колебания полумоста; отсутствие высокочастотного переключения означает отсутствие выхода трансформатора.
• Сбой микроконтроллера / связи — вышедший из строя STM32F334R8T6 препятствует связи блока питания с платой управления. Не может быть произвольно заменен — микроконтроллер хранит параметры калибровки, которые необходимо перепрошить и проверить после замены.
• Сбой пускового тока / светодиод AC не горит — деградировавший термистор NTC 8D-20 или вышедшее из строя реле HF32F-G 012HS препятствует включению обхода пускового тока.
• Сбой синхронного выпрямления — вышедший из строя NTMFS5C430NL или P40T15GU на вторичной стороне приводит к низкому или нестабильному выходному напряжению.

Критические компоненты — функция и поведение при отказе

Резонансный контроллер LLC NCP1399AC

NCP1399AC — это сердце первичного каскада P21 — автономный резонансный контроллер полумоста, работающий в диапазоне от 20 кГц до 750 кГц, в 16-контактном корпусе SOIC. Неисправный NCP1399AC приводит к тому, что блок питания включается, но не генерирует высокочастотных переключений, оставляя вторичную обмотку трансформатора без выхода. Перед заменой проверьте напряжение питания VCC контроллера (обычно получаемое от вспомогательного источника питания).

Цифровой управляющий микроконтроллер STM32F334R8T6

STM32F334R8T6 — это 32-битный микроконтроллер ARM Cortex-M4 (72 МГц, 64 КБ Flash, LQFP-64), который управляет цифровым регулированием, мониторингом неисправностей и связью с хостом. Критически важное замечание: микроконтроллер хранит параметры калибровки тока и напряжения блока питания во внутренней флэш-памяти. Произвольная замена без повторной калибровки приводит к тому, что блок питания сообщает неверные значения плате управления майнера, вызывает коды защиты или работает вне диапазона регулирования. Если микроконтроллер должен быть заменен, для восстановления заводских характеристик требуются программируемая нагрузка постоянного тока и инструмент для калибровки AATE.

Изолированный драйвер затвора SI8261BBD

Изолированный драйвер затвора SI8261BBD обеспечивает изоляцию между первичной и вторичной цепями на пути сигнала управления затвором. Неисправный SI8261BBD нарушает изоляцию затвора и может привести либо к полному отсутствию переключения, либо к небезопасному режиму переключения.

Первичные коммутационные МОП-транзисторы

P21 использует набор высоковольтных N-канальных МОП-транзисторов в первичном полумосте: GP47S60X (TO-247), IPA60R060P7, JCS12N65FT (TO-220MF, 650V с улучшенным режимом), STW48N60DM2 (600V) и OSG65R069HS (700V / 159A). В оригинальной статье некоторые из них были названы «транзисторами», но все они являются силовыми МОП-транзисторами. Проверьте в диодном режиме: здоровый МОП-транзистор показывает падение напряжения 0,3-0,6 В между стоком и истоком. Короткозамкнутый МОП-транзистор является наиболее распространенной причиной перегоревшего предохранителя 20А 250В.

Вторичное синхронное выпрямление

Одноканальный N-канальный силовой MOSFET NTMFS5C430NL и P40T15GU (DFN5x6-8L, 40В / 150А) обеспечивают синхронное выпрямление на вторичной стороне. Неисправный синхронный MOSFET приводит к низкому или нестабильному выходному напряжению, даже когда первичная сторона переключается правильно.

Мостовые выпрямители и входная защита

GBJ 3510 (35A, первичный входной мостовой выпрямитель) и GBU608 (6A, вспомогательный мостовой выпрямитель) преобразуют переменный ток на входе в постоянный ток для первичной ступени. Стеклянный предохранитель 20A 250V защищает вход от катастрофических сбоев, а термистор NTC 8D-20 (8 Ом, 6A, 20 мм) ограничивает пусковой ток при включении питания. Реле HF32F-G 012HS обходит NTC после пуска.

Малосигнальные транзисторы

Биполярные транзисторы BCX53 (маркировка AL, PNP, SOT-89) и BCX56-16 (маркировка BL P11, NPN) обеспечивают поддержку драйвера затвора, коммутацию защитных цепей и вспомогательные функции. Отказы обычно проявляются в виде тонких симптомов (преждевременное срабатывание ограничения тока, ошибочное срабатывание защиты), а не в виде полного выхода БП из строя.

Объемный конденсатор (500В 250мкФ)

Электролитический конденсатор 500 В 250 мкФ (диаметр 35 мм) удерживает напряжение постоянного тока на шине первичной стороны после выпрямления. Деградировавший или высохший объемный конденсатор вызывает пульсации на первичной шине, которые LLC-контроллер не может сгладить, что приводит к нестабильности выходного сигнала под нагрузкой. Визуальный осмотр на предмет вздувшихся верхушек или вытекшего электролита — первая проверка.

Список компонентов для ремонта БП Whatsminer P21

В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта БП P21. Каждая позиция содержит прямую ссылку на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен, для объемного конденсатора 500В 250мкФ или для получения полных блоков питания P21.

Проблема с болтами медной шины M6 — устраните до замены кремниевых компонентов

Самая эффективная диагностика для жалобы на "отсутствие выходного сигнала" у P21 — это проверка повторной затяжки болтов медной шины M6. Примерно в 95% случаев, когда на P21 горит зеленый светодиод AC input, вентилятор блока питания вращается, но на выходных шинах 12В 0В (или колеблется 0В↔12В), причиной являются ослабленные болты M6 со стороны хэш-платы, а не неисправность кремниевых компонентов внутри блока питания. Выполните эту проверку, прежде чем открывать корпус блока питания.

Характерные симптомы (механический дефект, а не отказ кремния)

• Светодиод AC input блока питания горит зеленым / светится, вентилятор блока питания вращается.
• Мультиметр на четырех выходных шинах 12В показывает постоянно 0В, либо колеблется между 0В и 12В.
• Блок управления показывает ноль светодиодов, нет вентиляторов, нет последовательности загрузки — явно не получает 12В.
• Неисправность появилась после недавнего перемещения, транспортировки, вибрации, летнего/зимнего температурного цикла или месяцев бесперебойной работы.
• Видимое изменение цвета (почернение или посинение) на одной или нескольких головках болтов M6 на выходе.
• Один или несколько болтов M6 можно повернуть рукой или с очень низким крутящим моментом, прежде чем ключ защелкнет.
• Отсутствие пружинной шайбы под одним или несколькими болтами M6.
• Нет запаха гари, нет подгоревшего кремния, нет вздувшихся конденсаторов — устройство внешне выглядит исправным.

Процедура повторной затяжки

1. Отключите переменный ток на автомате / PDU. Подождите 60 секунд для разряда объемных конденсаторов.
2. Снимите крышку со стороны блока питания (обычно 4-6 винтов Phillips).
3. Используйте калиброванный динамометрический ключ в диапазоне 0,5-5 Н·м — НЕ затягивайте вручную крестовой отверткой. Визуальная оценка крутящего момента на соединении 12В / 95А является пожароопасной.
4. Сначала ослабьте каждый болт M6 на 1/8 оборота (это сбрасывает давление металлического контакта), затем повторно затяните до 3,0 Н·м (диапазон спецификации 2,5-3,5 Н·м; стремитесь к середине).
5. Обратите внимание на перекошенные или перетянутые детали. Замените любой болт, который не садится ровно.
6. Пока болт ослаблен, осмотрите пружинную шайбу (разрезное кольцо должно присутствовать, не должно быть сплющено), кольцевой наконечник на жгуте (без трещин в обжимке, без зеленоватой коррозии), резьбу болта (чистая, не сорванная) и контактную поверхность шины (без почернения или посинения).
7. Если контактная поверхность почернела: отполируйте латунной щеткой (не стальной) до блестящей меди, протрите 99% изопропиловым спиртом, нанесите тонкий слой токопроводящей смазки без окисления (Noalox или эквивалент) перед повторной затяжкой.
8. Соберите, проложите выходной жгут без защемления корпусом, подайте переменный ток и убедитесь, что майнер загружается.
9. Установите напоминание в календаре о повторной затяжке через 6-12 месяцев. Это самое эффективное профилактическое мероприятие для любого Whatsminer класса P21.
10. Одновременно проверьте шины на стороне блока управления — жгут проводов заканчивается на другом наборе болтов M6 на блоке управления, применяется тот же режим отказа.

Базовые показатели телеметрии P21 в исправном состоянии

После повторной затяжки P21 должен выдавать: V_out при 12,0-12,3 В непрерывно, пульсации менее 0,1 В, I_out стабилен в пределах ±3% от ожидаемого для настройки майнера. Если V_out проседает более чем на 0,3 В под нагрузкой даже после повторной затяжки, у вас более серьезная проблема с блоком питания (стареющий кремний, дрейфующий датчик сопротивления), и повторная затяжка дала вам время, а не постоянное решение.

Рабочий процесс внутренней диагностики блока питания (когда повторная затяжка M6 не помогает)

Если проверка повторной затяжки болта M6 прошла успешно, а рельс по-прежнему не работает, у вас произошел настоящий внутренний сбой блока питания. Выполните следующую последовательность диагностики перед ремонтом на уровне компонентов:

1. Отключите переменный ток и извлеките блок питания из корпуса. Подождите 60 секунд, чтобы разрядился основной конденсатор.
2. Внешний визуальный осмотр — проверьте корпус на наличие обесцвечивания от перегрева, деформации, запаха гари или обгоревшего кремния, видимого через вентиляционные отверстия.
3. Внутренний визуальный осмотр — снимите крышку корпуса (обычно 6 винтов корпуса + 5 винтов печатной платы, сначала отсоедините кабель разъема вентилятора). Осмотрите со стороны компонентов и со стороны пайки на наличие сгоревших МОП-транзисторов (позиции Q86/Q22/Q21/Q23/Q41/Q84 являются распространенными местами выгорания), перегоревшего предохранителя 20А 250В, почерневших резисторов, вздутых конденсаторов или следов дугового разряда между компонентами и радиатором.
4. Проверка диодного режима каждого первичного МОП-транзистора — установите мультиметр в диодный режим. Исправный МОП-транзистор показывает падение напряжения 0,3-0,6 В между стоком и истоком. Все, что выходит за пределы этого диапазона, является поломкой. Последовательно проверьте GP47S60X, IPA60R060P7, JCS12N65FT, STW48N60DM2 и OSG65R069HS.
5. Проверка диодного режима мостовых выпрямителей — GBJ 3510 и GBU608 также должны показывать падение напряжения 0,3-0,6 В на каждом переходе в прямом направлении. Обрыв цепи или короткое замыкание = замена.
6. Проверка синхронного выпрямления — подключите черный щуп мультиметра к земле, используйте красный щуп для измерения сопротивления между затвором (G) синхронных МОП-транзисторов NTMFS5C430NL / P40T15GU и землей. Сопротивление ниже 1,5 кОм указывает на неисправное устройство.
7. Проверка напряжения микроконтроллера — измерьте напряжение питания STM32F334R8T6 в режиме измерения напряжения. Стандартное показание — 3,3 В; все остальное указывает на неисправность вспомогательного источника питания выше по цепи микроконтроллера.
8. Проверка вспомогательных шин питания — шина VCC для NCP1399AC и вспомогательная шина 3,3 В для STM32F334R8T6 должны быть исправны, прежде чем какая-либо другая цепь начнет работать. Проверьте эти шины в первую очередь, прежде чем заниматься высоковольтной первичной стороной.
9. Замена компонентов — для замены МОП-транзисторов используйте паяльник с постоянной температурой 400 ±10°C с временем контакта на один вывод 3-4 секунды. Аккуратно удаляйте силиконовый герметик (более крупные МОП-транзисторы обычно механически закреплены и припаяны). Для замены резисторов и конденсаторов для поверхностного монтажа используйте 380 ±10°C с временем контакта 2-3 секунды.
10. Функциональное тестирование после ремонта — подключите отремонтированный блок питания к электронной нагрузке (режим постоянного тока при номинальном токе) или к заведомо исправному корпусу майнера. Проверьте стабильность V_out, I_out, пульсации под нагрузкой и выполните 15-минутный тест на полную нагрузку перед отключением устройства от стенда.
11. Повторная печать термопрокладок на контактных зонах радиатора печатной платы перед повторной сборкой — отказ термопрокладки вызывает вторичный перегрев, который выводит из строя соседний кремний через несколько недель после кажущегося ремонта.

Коды ошибок P21, связанные с проблемами блока питания

Прошивка Whatsminer выявляет ряд кодов ошибок, которые часто указывают на неисправности блока питания. Если майнер сообщает о любом из следующих кодов, сначала выполните проверку повторной затяжки болта M6, затем последовательность внутренней диагностики блока питания, указанную выше:

• Коды в диапазоне от 208 до 275 — обычно аномалии выходного напряжения / тока блока питания.
• Коды 326 и 329 — проблемы связи или защиты блока питания.
• Код 8700 — блокировка / состояние защиты блока питания.
• Любой код ошибки, начинающийся с 0x (шестнадцатеричный) — обычно это проблема низкоуровневого блока питания или проблемы сигнализации между блоком питания и платой управления.

Необходимые инструменты и расходные материалы для ремонта

• Калиброванная динамометрическая отвертка, диапазон 0,5-5 Н·м — обязательна для процедуры повторной затяжки медных болтов M6. Затяжка вручную не может обеспечить постоянную спецификацию 2,5-3,5 Н·м.
• Электронная нагрузка (с возможностью режима CC, ≥1200 Вт) — для проверки после ремонта. Заведомо исправный корпус майнера может заменить ее, если нет программируемой нагрузки.
• Мультиметр (Fluke 17B+ или эквивалент) с иглами из сварной стали.
• ИК-тепловизор (FLIR One / Seek Thermal) для обнаружения горячих точек в местах соединения шин под нагрузкой — равномерный подъем температуры на 35-50°C выше окружающей среды является нормальным; локальные точки >80°C указывают на слабое соединение.
• Паяльная станция с постоянной температурой мощностью 150 Вт или выше (400 ±10°C для МОП-транзисторов).
• Станция для выпаивания SMD-компонентов (Pro'sKit SS-331 или эквивалент).
• Паяльная паста марки M705, безотмывочный флюс, жидкость для промывки плат с безводным спиртом.
• Латунная щетка + 99% изопропиловый спирт для очистки почерневших контактов шин.
• Noalox или аналогичная токопроводящая смазка без оксидов для восстановленных медных контактов.
• Общие запасные резисторы 0402 (0R, 33Ω, 51R, 10K) и конденсаторы 0402 (0,1µF, 1µF).
• Пенопластовая изоляционная прокладка для тестирования на стенде под напряжением.

Когда ремонт на уровне чипов имеет больше смысла, чем замена

Новый блок питания P21 стоит значительно дороже, чем компоненты, необходимые для ремонта на уровне чипов. Для ремонтных мастерских, обрабатывающих более нескольких блоков P21 в месяц, небольшой запас высоковольтных МОП-транзисторов (GP47S60X, IPA60R060P7, STW48N60DM2), вторичных синхронных МОП-транзисторов (NTMFS5C430NL, P40T15GU), контроллера NCP1399AC, изолятора SI8261BBD, мостового выпрямителя GBJ 3510, стеклянных предохранителей 20А и термисторов NTC 8D-20 охватывает большинство сценариев ремонта на стенде. Микроконтроллер STM32F334R8T6 подлежит замене, но требует повторной калибровки с помощью программируемой нагрузки постоянного тока — обычно он более исправен, чем окружающий кремний, и редко нуждается в замене.

Прекратите самостоятельный ремонт, когда видны каскадные повреждения — обгоревшие выходные МОП-транзисторы, посиневшая медь на шине (соединение в какой-то момент нагрелось до >250°C), вздутые верхние части конденсаторов на плате блока питания или следы ожогов на шелкографии. Замена только видимой поврежденной детали оставляет соседний поврежденный, но еще не вышедший из строя кремний уязвимым для следующего события.

Часто задаваемые вопросы — Ремонт блока питания Whatsminer P21

Какие модели Whatsminer используют блок питания P21?

Блок питания P21 использовался в сериях M20, M21, M21D, M20S, M21S (более раннее оборудование) и сериях M30S, M30S+, M30S++, M31S, M31S+, M32 (средний цикл). Более новые майнеры серий M50 и M60 используют блоки питания следующего поколения P221 и P222.

Мой P21 показывает зеленый светодиод переменного тока и вращающийся вентилятор, но майнер не загружается. Блок питания мертв?

Приблизительно в 95% случаев это ослабленные медные болты M6 на выходной стороне хеш-платы, а не мертвый блок питания. Выполните процедуру повторной затяжки болтов M6 до 3,0 Н·м (диапазон спецификаций 2,5-3,5 Н·м) перед вскрытием корпуса блока питания. Если повторная затяжка не помогает, переходите к внутренней диагностике блока питания.

Могу ли я заменить микроконтроллер STM32F334R8T6 на блоке питания P21?

Технически да, но микроконтроллер хранит параметры калибровки тока и напряжения блока питания во внутренней Flash-памяти. Произвольная замена без повторной калибровки приводит к тому, что блок питания сообщает неверные значения, срабатывает защитный код или выходит за пределы регулирования. Замена микроконтроллера требует программируемой нагрузки постоянного тока и калибровочного инструмента AATE для восстановления заводских характеристик.

Каков правильный момент затяжки для медных болтов M6 P21?

Диапазон спецификаций составляет от 2,5 до 3,5 Н·м; стремитесь к 3,0 Н·м в середине. Заводской момент затяжки часто составляет около 2,0 Н·м, что ниже спецификации и приводит к ослаблению соединения после термических циклов. Всегда используйте калиброванную динамометрическую отвертку — «на глаз» затяжка крестообразной отверткой на соединении 12 В / 95 А является пожароопасной.

Какие коды ошибок на майнере указывают на проблему с блоком питания P21?

Коды ошибок в диапазоне 208-275, коды 326 и 329, код 8700 и любой код ошибки, начинающийся с 0x, обычно указывают на проблему с блоком питания, а не на неисправность хеш-платы. Сначала выполните проверку повторной затяжки болта M6 — большинство кодов «ошибки блока питания» на майнерах класса P21 связаны с проблемами механического контакта, а не с отказами кремния.
