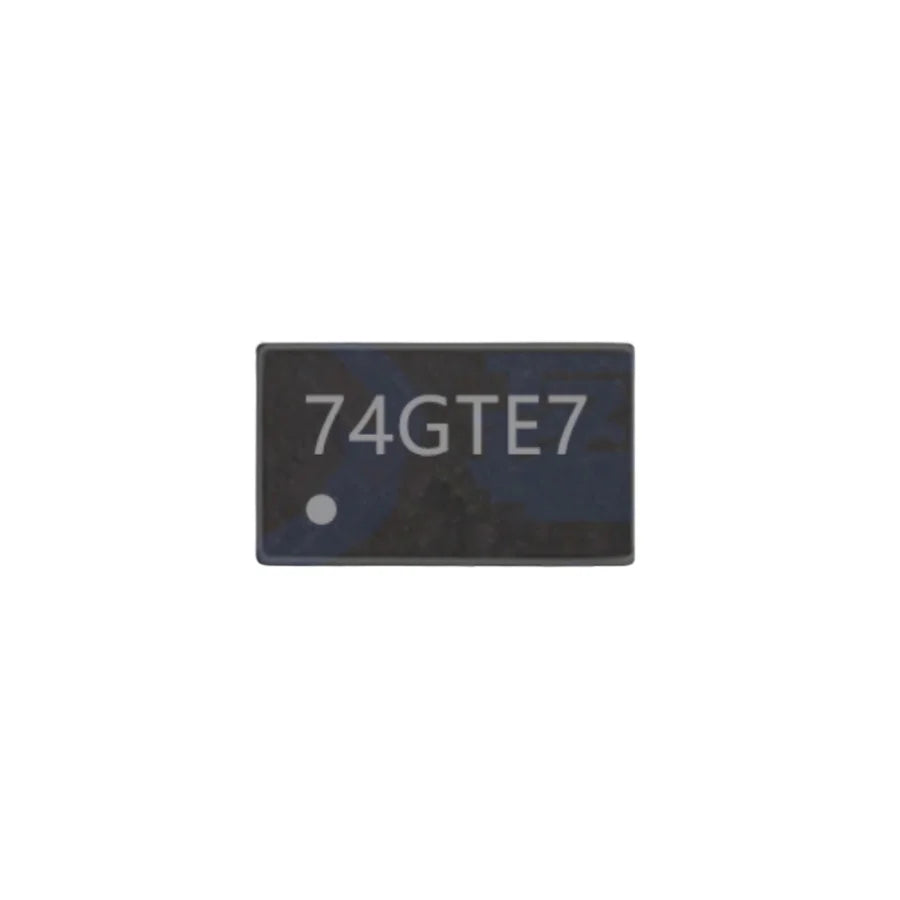

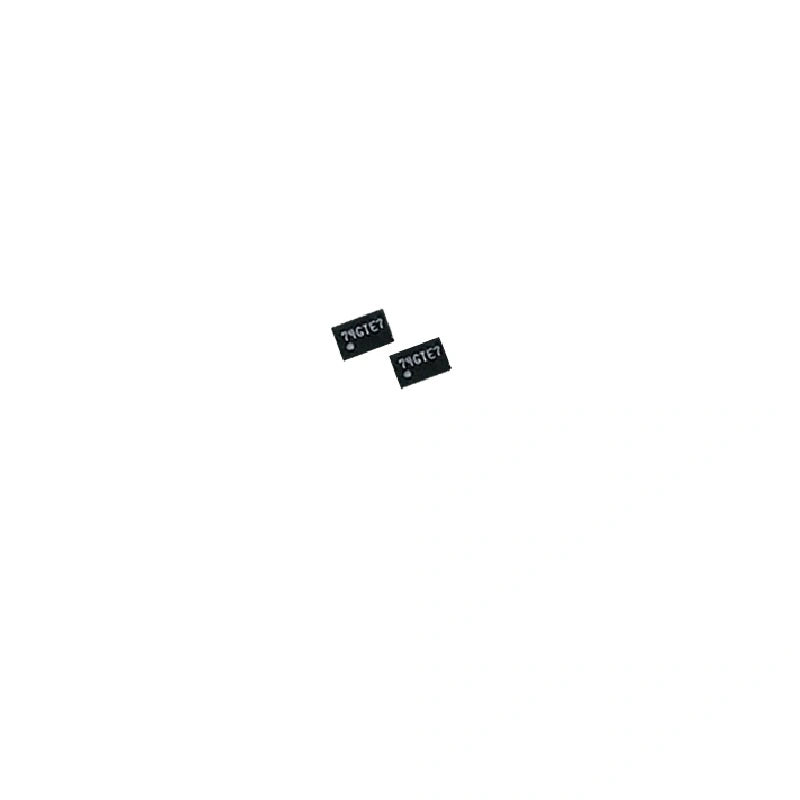

74GTE7 72GTE7 Antminer S19jpro Чип преобразования уровня сигнала

Микросхема преобразования уровня сигнала 74GTE7 / 72GTE7 | RST / RX / TX 3,3 В в 1,8 В Замена транслятора для ремонта хэш-платы Antminer S19j Pro

74GTE7 / 72GTE7 — это микросхема преобразования уровня сигнала, используемая в Antminer S19j Pro для преобразования сигналов RST, RX и TX из 3,3 В в 1,8 В — изменение уровня между процессорной частью платы управления и интерфейсом ASIC на хэш-плате. Прямая замена при выходе из строя оригинальной микросхемы: восстанавливает чистое преобразование сигнала и устраняет сбои сканирования цепи, ошибки распознавания хэш-платы и сбои связи, возникающие из-за деградации преобразователя уровня на хэш-плате S19j Pro.

Микросхема обрабатывает три последовательных сигнала, необходимых для протокола цепочки плата управления ↔ ASIC: RST (сброс), RX (прием) и TX (передача). Без корректного преобразования уровня любого из этих трех сигналов соответствующая хэш-плата либо не сканируется, либо возвращает неполное количество чипов, либо работает с ухудшенной связью, что проявляется в нестабильном хешрейте. Прямая замена, эквивалентная OEM: то же семейство микросхем, тот же корпус, та же электрическая схема, что и у детали, изначально установленной на заводе.

Когда следует заменять 74GTE7 / 72GTE7

• Сбой сканирования цепи на одной хэш-плате S19j Pro, в то время как другие платы работают нормально — преобразователь уровня вышел из строя.
• Неполный подсчет чипов при сканировании цепи — частичный сбой преобразования сигнала, некоторые чипы достигают платы управления, другие нет.
• Ошибки связи между платой управления и хэш-платой — чистый сигнал на стороне ЦП, деградированный сигнал на стороне ASIC.
• Видимые повреждения на корпусе микросхемы — следы горения, оторванные выводы, повреждения от перенапряжения.
• Ремонт на уровне платы после отказа — замените все подозрительные преобразователи уровня вместе с основной неисправностью во время полного ремонта хэш-платы.

Технические характеристики 74GTE7 / 72GTE7

FAQ — Микросхема преобразования уровня 74GTE7 / 72GTE7

В: Зачем хэш-плате S19j Pro нужен преобразователь уровня?
О: Процессор платы управления работает с логическим уровнем 3,3 В, в то время как интерфейс цепочки ASIC работает с 1,8 В. Прямое подключение либо перегрузило бы входы ASIC (повредив чипы), либо не смогло бы четко зарегистрировать выход ЦП. Преобразователь уровня находится между ними для чистого преобразования логики в обоих направлениях.

В: Как мне подтвердить, что неисправность связана с преобразователем уровня, а не с самой цепочкой чипов?
О: Проверьте сигналы RX / TX / RST по обе стороны преобразователя. На стороне ЦП должно быть чистое колебание 3,3 В, на стороне ASIC должно быть чистое колебание 1,8 В. Если на стороне ЦП сигнал чистый, но на стороне ASIC плоский / частичный / имеет неправильную амплитуду, преобразователь уровня неисправен. Если на стороне ЦП сигнал также деградирован, проверьте сам ЦП.

В: Взаимозаменяемы ли 74GTE7 и 72GTE7?
О: Это родственные детали одного семейства с эквивалентной функцией для данного применения. Используйте ту, что есть в наличии; обе восстанавливают одинаковое поведение преобразования сигнала на хэш-плате S19j Pro.

В: Оптовые цены для ремонтных мастерских?
О: Да — отправьте электронное письмо на адрес contact@lys-sz.com с указанием вашего ежемесячного объема. В наличии имеются катушки и ленты.
