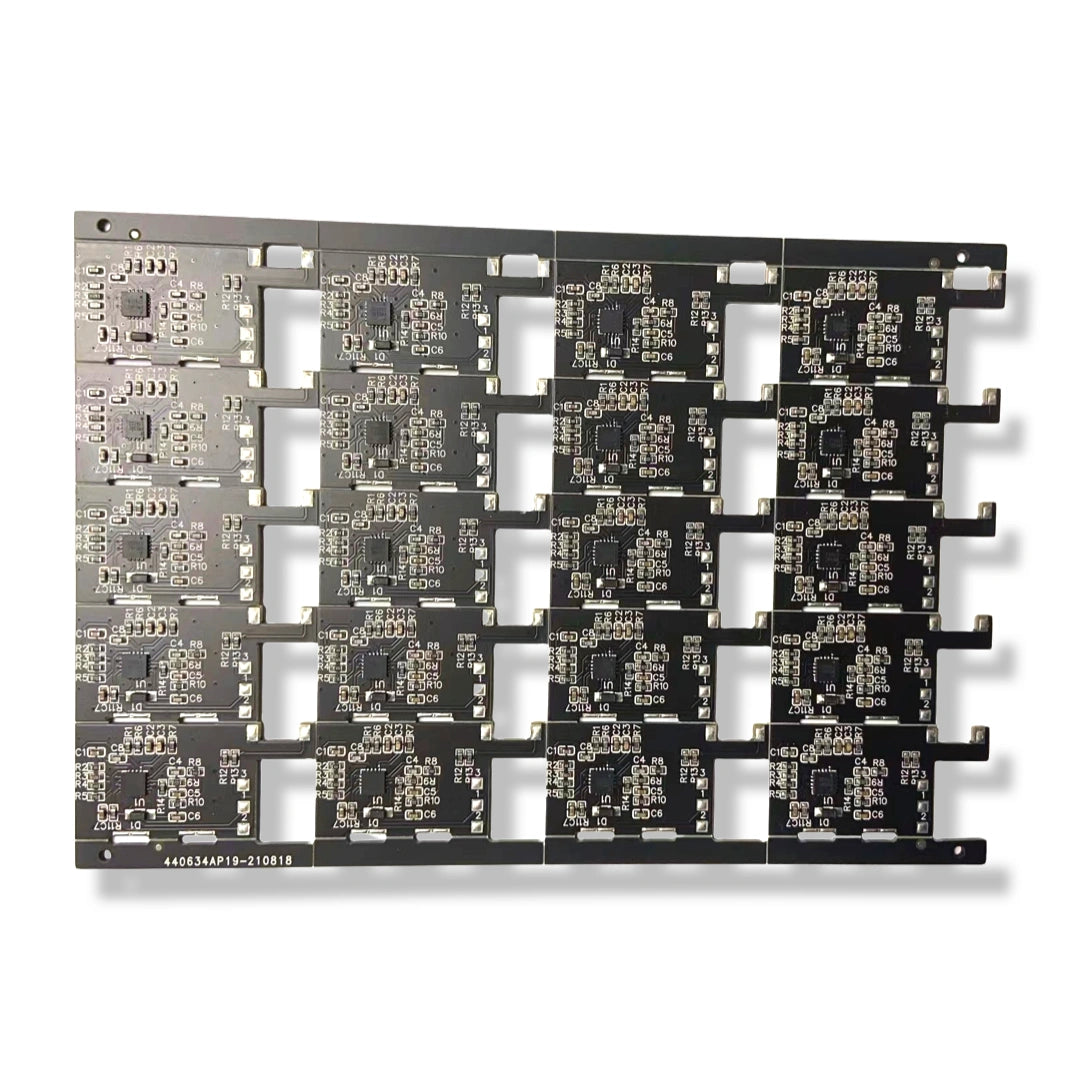

Antminer L3+ U73 понижающий модуль питания DC плата регулятор напряжения черная версия

Antminer L3+ U73 Понижающий модуль питания

Если чип питания L3+ поврежден или в области напряжения отсутствует напряжение, этот модуль U73 можно использовать для замены. Модуль понижения мощности L3+ U73 можно использовать в цепи понижения L3+ 10 В на плате Hash без материала, с серьезным окислением и отсутствием материала.

Модуль имеет в общей сложности 8 внешних паяных соединений, 4 из которых не требуют пайки проводами и могут быть подключены к 3 внешним проводам (PIC не может регулировать напряжение) или 4 внешним проводам (PIC может регулировать напряжение).

1. GND: Отрицательный полюс источника питания заземлен.
2. 12 В: вход 12 В
3. RU: Сигнал включения питания, подключенный к контакту 3 Q10
4. HG: Управляется верхней МОП-лампой, подключенной к выводу 4 верхней МОП-лампы
5. LG: Управляется нижней МОП-трубкой, подключенной к контакту 4 нижней МОП-трубки
6. DAOUT: подключение к PIC, может принимать регулировку напряжения PIC
7. FB(mos): Вход обратной связи, подключенный к большой индуктивности L2, близкой к концу МОП
8. SW(out): Подключить к выходной клемме большой индуктивности L2

Этапы установки модуля U73:

1. Сначала удалите оригинальную микросхему U73 и с помощью мультиметра проверьте, есть ли проблемы с оригинальными 3 МОП-трубками. Нормальное сопротивление большой индуктивности L2 относительно земли составляет около 40 Ом.

2. Установите модуль на индуктор, как указано выше, подключите контактную площадку FB (mos) и контактную площадку SW (out) к индуктору и используйте воздушный пистолет и электрический паяльник для отвода тепла.

3. Подключите GND к левой стороне конденсатора C943, как показано выше.

4. Подключите 12 В к правой стороне конденсатора C943, как показано выше.

5. Подключите сигнал HG к 4-му выводу МОП-транзистора Q5, как показано на рисунке выше, обратите внимание на отсутствие короткого замыкания.

6. Подключите сигнал LG к 4-му выводу МОП-транзистора Q4, как показано на рисунке выше, обратите внимание на отсутствие короткого замыкания.

7. Подключите сигнал EN к контакту 3 Q10. Если этот контакт не подключен, происходит принудительное включение питания, которое приведет к тому, что плата управления не сможет отключить питание хэш-платы.

8. Удалите резистор R24 и подключите сигнал DAOUT к позиции, показанной на рисунке R24. Если этот сигнал не подключен, PIC не сможет регулировать напряжение и сможет работать только с фиксированным напряжением.
