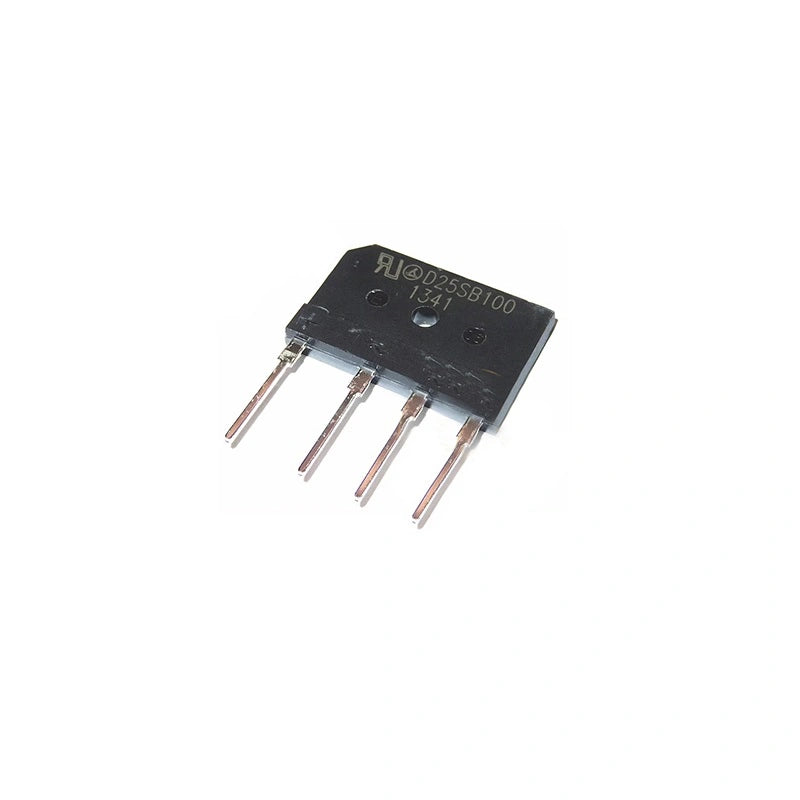

D25SB100 25A 1000V Диодный мост для блока питания Whatsminer

D25SB100 25A 1000V Мостовой выпрямитель – высокоточная замена для ремонта блоков питания Whatsminer

D25SB100 — это однофазный мостовой выпрямитель с характеристиками 25 А / 1000 В и диодами с пассивацией стеклом, разработанный как прямая замена входного выпрямительного каскада в блоках питания Whatsminer. Его компактный литой корпус выдерживает высокие импульсные токи (IFSM), сохраняя при этом превосходную теплопроводность — что критически важно для блоков питания, работающих круглосуточно при полной нагрузке в условиях майнинга. При выходе из строя этого компонента блок питания теряет способность преобразовывать переменный ток сети в постоянное напряжение шины, что приводит к полной неработоспособности устройства.

Почему мостовые выпрямители выходят из строя в блоках питания для майнинга

Входной мостовой выпрямитель в блоке питания для майнинга пропускает полный сетевой ток на каждом полупериоде переменного тока, выделяя значительное количество тепла при непрерывной круглосуточной нагрузке. Со временем термическое циклирование ослабляет связь кристалл-вывод, а скачки напряжения от нестабильной сети или генератора могут превысить номинальное значение компонента по перенапряжению, что приводит к короткому замыканию или обрыву диодного перехода. Короткозамкнутый мост немедленно выбивает входной предохранитель; открытый переход приводит к тому, что блок питания выдает пульсирующее постоянное напряжение с чрезмерными пульсациями, что может повредить последующие компоненты, если не будет быстро обнаружено.

Порядок замены

Отключите блок питания от сети и разрядите все конденсаторы перед началом работы. D25SB100 — это четырехвыводной компонент для монтажа в отверстия — выпаяйте старый компонент, очистите отверстия с помощью отсоса для припоя или оплетки и вставьте новый мостовой выпрямитель, совместив правильные обозначения полярности переменного и постоянного тока с шелкографией на плате. Припаяйте все четыре вывода с хорошим тепловым контактом, затем с помощью диодного тестера проверьте, что каждый из четырех внутренних диодов показывает прямое падение напряжения примерно 0,5–0,7 В и разомкнутую цепь в обратном направлении. Включите блок питания через автотрансформатор и убедитесь, что напряжение на шине постоянного тока плавно возрастает, прежде чем снова подключать его к майнеру.

Характеристики мостового выпрямителя D25SB100

Сопутствующие компоненты для ремонта блоков питания Whatsminer

• Мостовой выпрямитель D25SB80 – Ремонт БП Avalon
• Мостовой выпрямитель DFB2560 – Ремонт БП Antminer
• Кремниево-карбидный диод Шоттки CVFD20065A – БП Whatsminer P21D
• Контроллер LLC HR1001A – Ремонт БП Whatsminer

Ремонтируете блоки питания Whatsminer в больших объемах? Свяжитесь с нами по адресу contact@lys-sz.com для получения комплектов компонентов и оптовых цен.

Доставка по всему миру с нашего склада в Шэньчжэне.
