MP86956GMJ-Z Монолитный полумост для ремонта хэш-платы Antminer E9

Монолитный полумост MP86956GMJ-Z | Интегрированная силовая ступень 70 А для ремонта хеш-платы Antminer E9

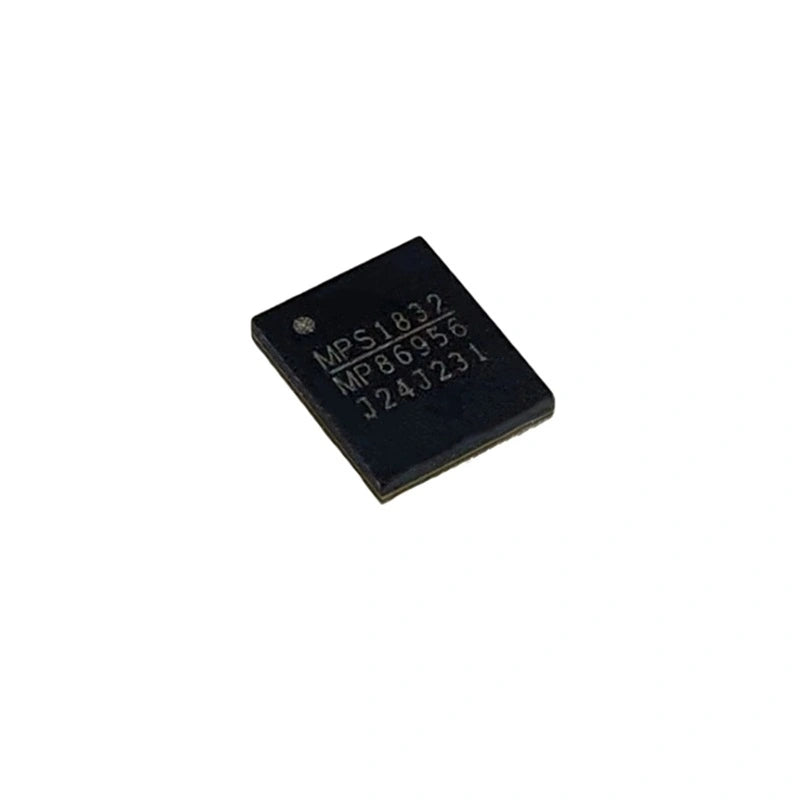

MP86956GMJ-Z — это монолитная микросхема полумоста, которая объединяет внутренний силовой МОП-транзистор и драйвер затвора в компактном высокопроизводительном корпусе. Прямая замена на хеш-платах Antminer E9 в случае выхода из строя исходного силового каскада — восстанавливает стабильное электропитание цепочки ASIC ETH и возвращает хеш-плату к рабочим характеристикам без замены платы.

Разработанный для требовательных приложений регулирования мощности, MP86956GMJ-Z поддерживает постоянный выходной ток 70 А в диапазоне входного напряжения от 3 В до 16 В. Широкий диапазон частот переключения (от 100 кГц до 3 МГц) соответствует модулям питания высокой плотности и эффективности, используемым на хеш-платах Antminer E9. Помимо ремонта Antminer E9, электрические характеристики чипа делают его полезным для регулирования напряжения ядра сервера, питания ядра графического процессора и высокоплотных систем питания центров обработки данных.

Когда следует заменять MP86956GMJ-Z

• Шина хеш-платы E9 мертва или вышла из строя — вышедший из строя полумост не может чисто подавать питание на шину, цепочка ASIC не запускается.
• Чрезмерные пульсации на регулируемой шине — деградированный силовой каскад, замените и проверьте осциллографом.
• Срабатывание защиты от перегрузки по току при запуске хеш-платы — короткое замыкание на полумосте, вызывающее отключение повышающей шины.
• Видимые следы перегрева или термического повреждения на корпусе MP86956GMJ-Z — прямая замена, замените все параллельные компоненты на поврежденной фазе.
• Профилактический ремонт платы — обновление изношенных силовых каскадов вместе с электролитическими конденсаторами во время капитального ремонта хеш-платы E9.

Характеристики полумоста MP86956GMJ-Z

Часто задаваемые вопросы — полумост MP86956GMJ-Z

В: Как диагностировать неисправность полумоста по сравнению с другими неисправностями силового каскада E9?
О: Проверьте выходной узел полумоста осциллографом — исправный: чистая форма сигнала переключения на заданной частоте. Неисправный: застрял в высоком / низком состоянии / колеблется без модуляции. Проверка сопротивления между входом, выходом и землей также выявляет очевидные случаи короткого замыкания.

В: Как работает встроенный датчик температуры?
О: Чип имеет термовывод, который считывает вышестоящий контроллер. Если полумост начинает перегреваться (обычно из-за высокого тока или недостаточного охлаждения), контроллер может снизить мощность или отключиться до того, как произойдет термическое повреждение.

В: Могу ли я заменить другой монолитный полумост, если MP86956GMJ-Z отсутствует на складе?
О: Любая замена должна иметь соответствующую топологию, номинальный ток, диапазон входного напряжения и протокол управления ШИМ. Корпус MPT-3 и трехстабильный ШИМ-вход характерны для этого семейства — проверьте перед заменой в больших объемах.

В: Оптовые цены для ремонтных мастерских?
О: Да — отправьте электронное письмо на адрес contact@lys-sz.com с указанием вашего ежемесячного объема. Доступны катушки и поддоны.
