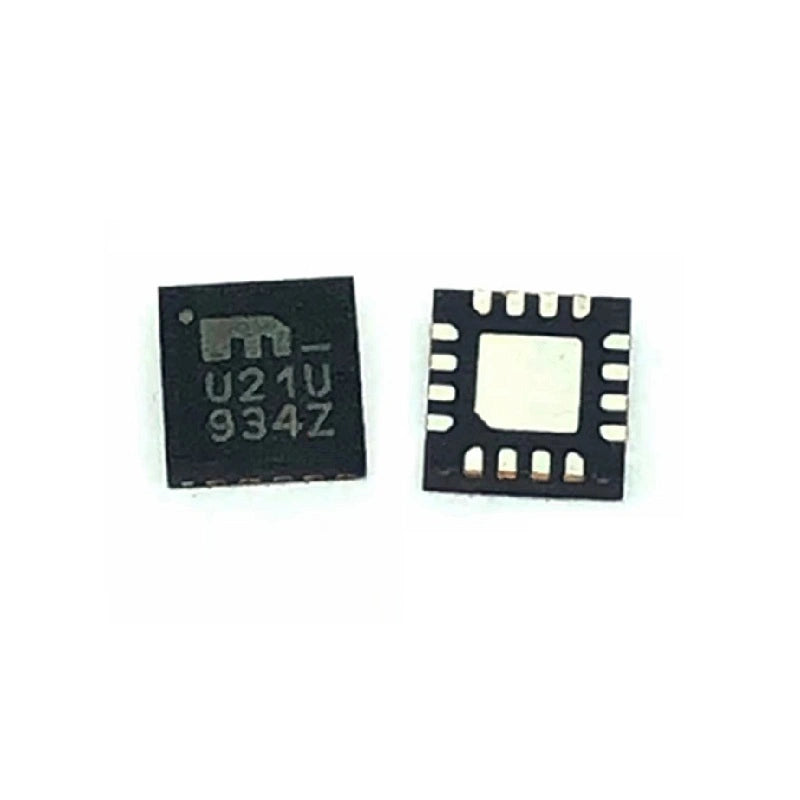

SY58021UMG Прецизионный буфер тактового сигнала для ремонта хеш-платы Antminer E9 E9pro

Буфер тактового сигнала SY58021UMG | Разветвитель LVPECL 1:4 для ремонта хэш-плат Antminer E9 / E9pro

SY58021UMG — это высокоскоростной прецизионный буфер тактового сигнала, специально используемый на хэш-платах Antminer E9 и E9pro для точного распределения тактового сигнала. Полностью дифференциальный разветвитель LVPECL 1:4 генерирует четыре идентичные копии входного тактового сигнала с исключительной согласованностью — отклонение фазы на выходе менее 15 пс для всех четырех выходов, что критически важно для синхронизации групп микросхем ASIC по всей цепочке хэш-платы.

Основные характеристики: типичное значение среднеквадратичного фазового дрожания всего 70 фс, допустимый входной сигнал до 100 мВ, совместимость со многими форматами входного сигнала (LVPECL, LVDS, CML), выходное напряжение 800 мВ, совместимое с 100K LVPECL, двухрельсовое питание 2,5 В / 3,3 В. Сочетание низкого дрожания и высокого коэффициента разветвления обеспечивает стабильный тактовый сигнал для нескольких групп микросхем ASIC одновременно.

Когда следует заменять SY58021UMG

• Ошибка сканирования хэш-платы в нескольких группах микросхем — нарушено распределение тактового сигнала, все группы ниже по течению от неисправного буфера теряют синхронизацию.
• Несоответствие количества чипов на хэш-плате E9 / E9pro — буфер, подающий питание на одну цепь, неисправен, эта цепь сообщается как отсутствующая.
• Дрожание, видимое на осциллографе на выходах буфера — деградировавшая микросхема производит слишком много фазового шума, чтобы цепь чипов могла зафиксироваться.
• Видимые повреждения на корпусе 16-VQFN — сгоревший, треснувший или обесцвеченный после сбоя.

Технические характеристики SY58021UMG

Часто задаваемые вопросы — Буфер тактового сигнала SY58021UMG

В: Как я могу подтвердить, что буфер тактового сигнала является неисправной частью?
О: Проверьте четыре выходных контакта буфера. Исправный буфер генерирует четыре идентичных тактовых сигнала с фазовым сдвигом <15 пс между ними. Отсутствующий выход, асимметричные амплитуды или чрезмерное дрожание (видимое закрытие "глаза") = неисправность буфера. Сначала проверьте контакты VCC, чтобы исключить проблемы со стороны источника питания.

В: Могу ли я заменить на другой коэффициент разветвления (1:2 или 1:8)?
О: Нет — компоновка хэш-платы E9 / E9pro рассчитана на коэффициент разветвления 1:4. Буфер 1:2 оставит половину групп чипов без питания; буфер 1:8 не соответствует балансировке нагрузки трассировки. Используйте только SY58021UMG.

В: Профиль переработки?

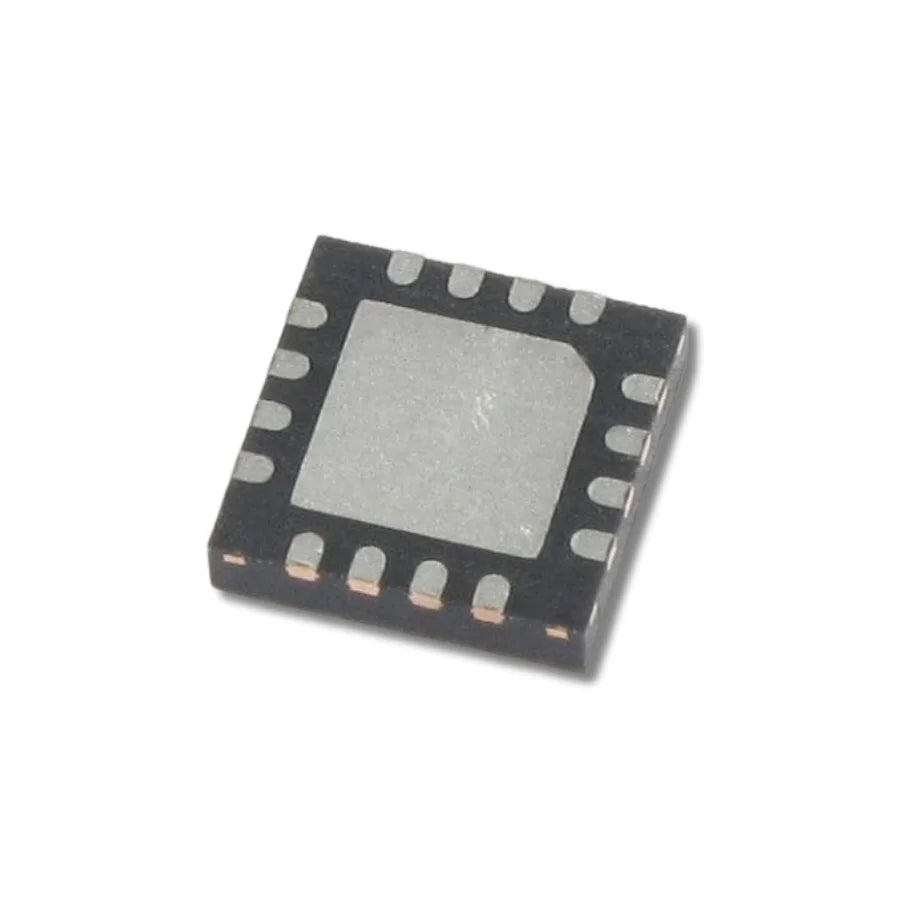

О: 3×3 мм VQFN — небольшой корпус с тепловой площадкой снизу. Предварительно нагрейте плату до 100°C, горячим воздухом при 320°C с флюс-пастой. Тепловая площадка требует полного оплавления, поэтому дайте дополнительное время по сравнению со стандартным QFN.

В: Оптовые цены для ремонтных мастерских хэш-плат E9?
О: Да — отправьте электронное письмо на contact@lys-sz.com для получения информации о ценах на рулоны SY58021UMG.
