NTMFS4C09NT1G 4C09N N-канальный силовой МОП-транзистор для БП Avalon 3300-03
Не удалось загрузить сведения о доступности самовывоза
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppО товаре
NTMFS4C09NT1G 30V 52A N-канальный MOSFET – Замена на вторичной стороне БП Avalon PSU3300-03

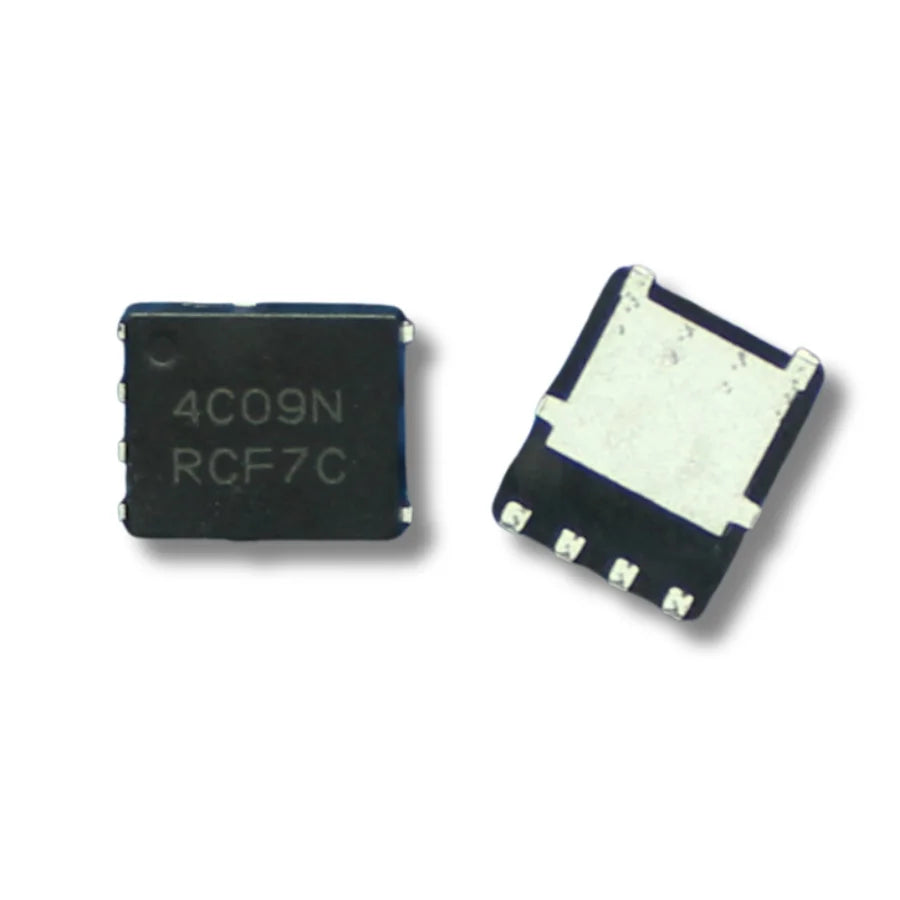

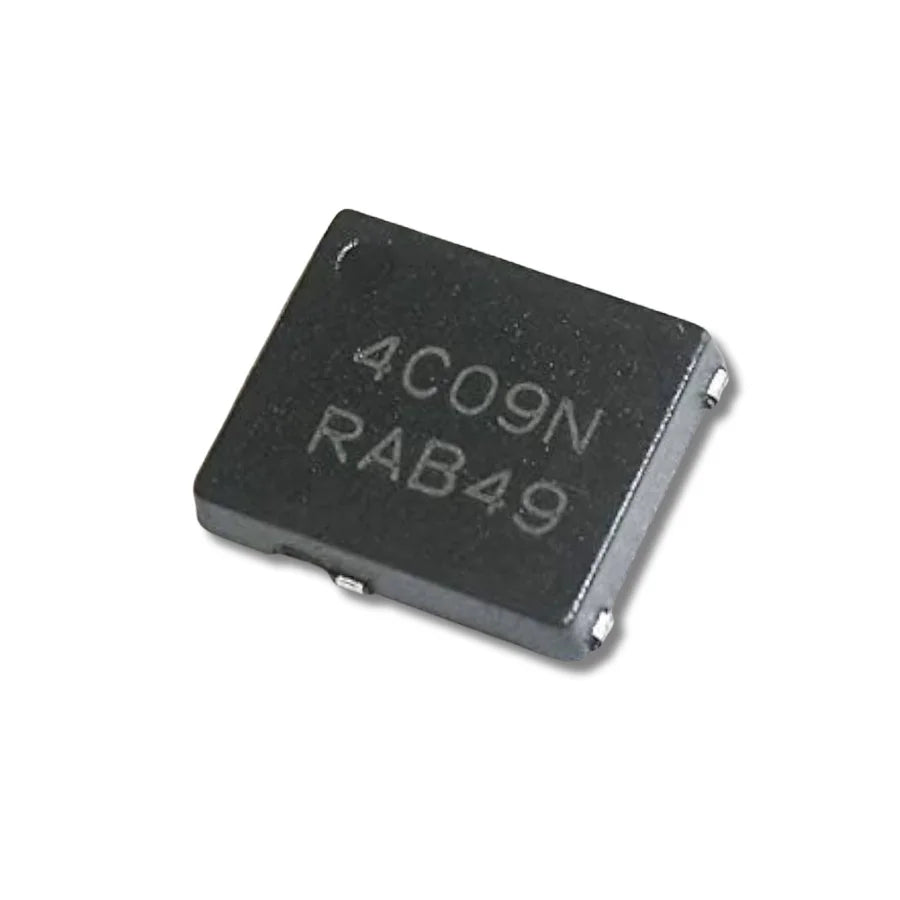

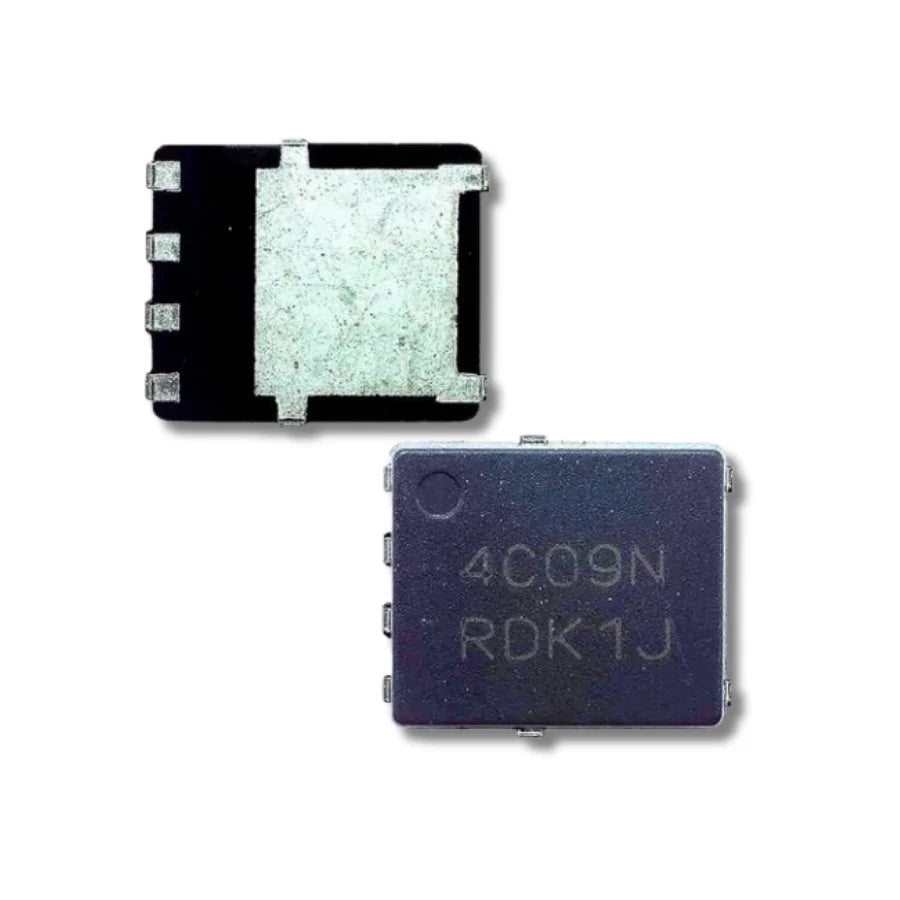

NTMFS4C09NT1G (маркировка 4C09N) — это 30 В / 52 А N-канальный силовой MOSFET, используемый на вторичной выходной ступени блока питания Avalon PSU3300-03. Его низкое сопротивление в открытом состоянии минимизирует потери на проводимость, а низкая входная емкость и оптимизированный заряд затвора уменьшают потери на переключение — оба этих фактора важны для поддержания высокой эффективности блока питания, который обеспечивает непрерывное питание для Avalon 1246 и других майнинговых установок Canaan.
Типичные неисправности в PSU3300-03
Вторичные MOSFET в PSU3300-03 пропускают весь выходной ток к майнеру. При длительной нагрузке тепловая усталость или скачки напряжения от внезапных изменений хешрейта могут привести к деградации кристалла MOSFET. Отказ элемента обычно приводит к тому, что блок питания выдает пониженное или нестабильное выходное напряжение, что вызывает перезагрузки майнера или полный отказ запуска. Если MOSFET замыкается, это может привести к перегоранию предохранителя на вторичной стороне или появлению видимых следов обгорания на печатной плате вокруг устройства.
Руководство по замене
Отключите блок питания от сети и разрядите все конденсаторы. Найдите MOSFET с маркировкой 4C09N на плате вторичного выхода. Отпаяйте его с помощью паяльной станции горячим воздухом при температуре 320–350 °C, очистите контактные площадки и установите новый NTMFS4C09NT1G с правильной ориентацией стока/затвора/истока согласно шелкографии платы. После пайки убедитесь в отсутствии коротких замыканий между выводами, затем включите блок питания через ЛАТР и проверьте, соответствует ли выходное напряжение спецификации под фиктивной нагрузкой, прежде чем подключать его к майнеру.
Характеристики MOSFET NTMFS4C09NT1G
| Параметр | Значение |
|---|---|
| Обозначение типа | NTMFS4C09NT1G |
| Код маркировки | 4C09N |
| Тип транзистора | N-канальный MOSFET |
| Напряжение сток-исток (Vds) | 30В |
| Ток стока (Id) | 52А |
| Rds(on) | Низкое (минимизирует потери на проводимость) |
| Заряд затвора | Оптимизированный (минимизирует потери на переключение) |
| Емкость | Низкая (минимизирует потери драйвера) |
| Совместимый БП | Avalon PSU3300-03 |
| Состояние | Новый |
