Силовое реле RB-212DMF5 для блока питания Antminer S19 APW12
Не удалось загрузить сведения о доступности самовывоза
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppО товаре

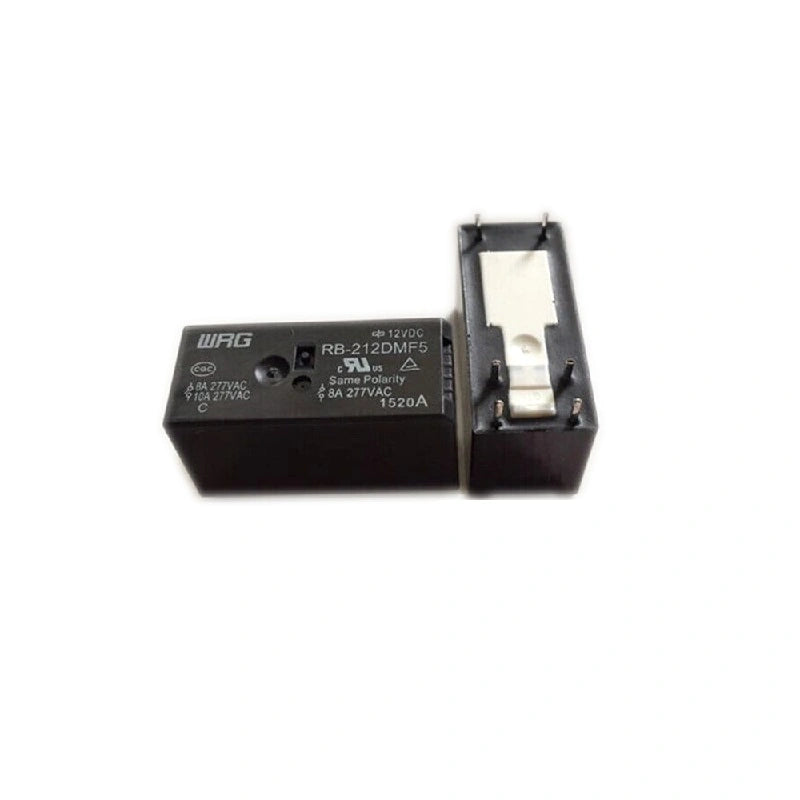

Силовое реле RB-212DMF5 | 12В пост. тока DPST 8A / 277В пер. тока для ремонта блока питания Antminer S19 APW12
RB-212DMF5 — это универсальное силовое реле, используемое в блоке питания Antminer S19 APW12. Катушка 12В пост. тока управляется схемой управления блока питания, конфигурация контактов DPST (двухполюсный, однопозиционный), коммутационная способность 8А при 277В пер. тока. Диэлектрическая прочность 5000В пер. тока между катушкой и контактами обеспечивает надежную изоляцию между управляющей частью блока питания и коммутируемой нагрузкой от сети.
Полная замена в случае отказа оригинального реле — распространенные причины отказа включают приварившиеся контакты после длительной работы с высоким током, обрыв катушки после термического воздействия или медленное срабатывание из-за эрозии контактов. Новое RB-212DMF5 восстанавливает этап коммутации сети блока питания до соответствия спецификациям.
Когда следует заменять RB-212DMF5
- Блок питания не запускается — контакты реле залипают в разомкнутом состоянии, сетевое напряжение не доходит до мостового выпрямителя.
- Слышен треск реле при запуске — напряжение на катушке недостаточное или механизм реле неисправен.
- Приварившиеся контакты — блок питания остается включенным после снятия управляющего сигнала, не выключается чисто.
- Видимые повреждения корпуса реле — оплавленный корпус или расплавленный пластик после аварии.
- Показания разомкнутой цепи катушки на цифровом мультиметре при изолированном реле — обмотка вышла из строя внутри.
Технические характеристики силового реле RB-212DMF5
| Характеристика | Спецификация |
|---|---|
| Номер детали | RB-212DMF5 |
| Категория продукта | Универсальное реле |
| Напряжение катушки | 12В пост. тока |
| Тип контакта | DPST (двухполюсный, однопозиционный) |
| Номинальный ток контакта | 8A |
| Коммутируемое напряжение | 277В пер. тока |
| Номинальная мощность | 0,4 Вт при 20°C |
| Сопротивление катушки | 360 Ом ±10% при 20°C |
| Номинальный ток | 33,3 мА ±10% при 20°C |
| Напряжение срабатывания | 9В пост. тока макс. при 20°C |
| Напряжение отпускания | 0,6В пост. тока мин. при 20°C |
| Макс. напряжение катушки | 18,6В пост. тока (155% от номинального) |
| Диэлектрическая прочность (катушка-контакты) | 5000В пер. тока |
| Диапазон температур | от -40°C до 105°C (без конденсации) |
| Диапазон влажности | от 20% до 85% относительной влажности (без конденсации) |
| Совместимый блок питания | Antminer S19 APW12 |
Часто задаваемые вопросы — Силовое реле RB-212DMF5
В: Как проверить реле в цепи?
О: Отключите питание блока питания. Измерьте сопротивление катушки с помощью мультиметра — исправное показывает ~360 Ом. Разомкнутая цепь = неисправная катушка, замените. Затем проверьте непрерывность контактов в разомкнутом состоянии (нормально открытые) — должно быть OL до тех пор, пока на катушку не подано напряжение 9В пост. тока+.
В: Стандартный или чувствительный вариант катушки — какой для APW12?
О: В APW12 используется вариант со стандартной катушкой. Существуют варианты с чувствительной катушкой для приложений с низким энергопотреблением, но они не соответствуют напряжениям управляющей цепи APW12. Точно сопоставьте номер детали.
В: Процедура замены?
О: Отпаяйте штырьки сквозного монтажа на плате управления блока питания, очистите отверстия, установите новое RB-212DMF5 с правильной ориентацией (штырьки катушки и контактов четко обозначены на корпусе), припаяйте. Проверьте сопротивление катушки перед включением блока питания.
В: Оптовые цены для ремонтных мастерских блоков питания APW12?
О: Да — отправьте электронное письмо на contact@lys-sz.com для получения оптовых цен на реле RB-212DMF5.
