SN74LVC1G14DCKR CF5 CFR одиночный триггер Шмитта инвертор для ремонта криптомайнера

SN74LVC1G14DCKR Одиночный инвертор с триггером Шмитта | Маркировка CF5 / CFR — Логическая микросхема с устойчивостью к шумам для ремонта хеш-плат ASIC-майнеров

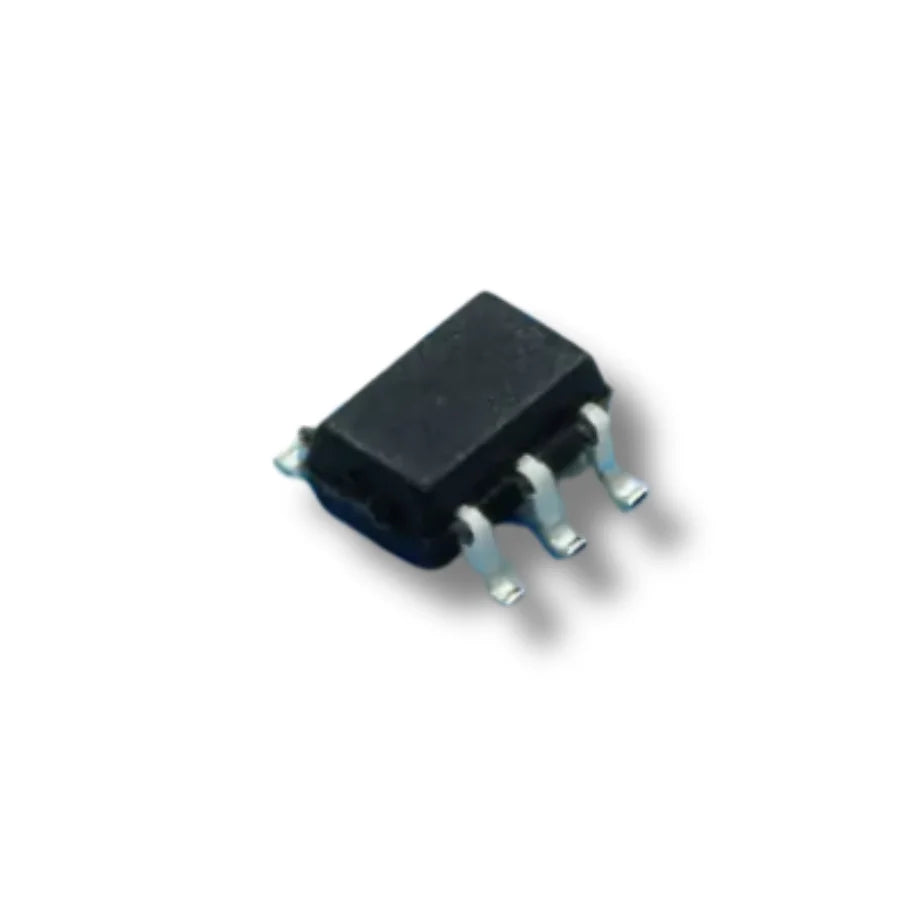

SN74LVC1G14DCKR — это одиночный инвертор с триггером Шмитта в 5-контактном корпусе SC-70, маркированный CF5 / CFR на шелкографии. Используется на хеш-платах и платах управления ASIC-майнеров в качестве помехоустойчивого элемента кондиционирования сигнала на медленных или зашумленных логических линиях — тактовых импульсах, сбросах, подавлении дребезга ввода/вывода, очистке сигнала перед входом SoC.

Основные особенности: положительные (VT+) и отрицательные (VT–) входные пороговые значения со встроенным гистерезисом (ΔVT), что позволяет ему выдерживать медленные фронты и зашумленные входы без ложных переключений. Также поддерживает работу с частичным отключением питания Ioff — выход отключается, когда устройство обесточено, предотвращая обратный ток через чип и защищая как вышестоящую, так и нижестоящую логику во время событий последовательности включения питания.

Когда заменять SN74LVC1G14DCKR

• Логическая линия застряла в высоком или низком состоянии на хеш-плате / плате управления — инвертор с триггером Шмитта оборван или закорочен.
• Периодические сбои при загрузке на плате управления — подавление дребезга на линии сброса или тактовой линии больше не очищает сигнал должным образом.
• Видимые повреждения на корпусе SC-70 после перенапряжения на линии VCC или входа.
• ESD-событие на разъеме — инверторы с триггером Шмитта рядом с вводом/выводом обычно являются первыми жертвами.

Технические характеристики SN74LVC1G14DCKR

Часто задаваемые вопросы — SN74LVC1G14DCKR

В: Как идентифицировать этот чип на плате?
О: Шелкографическая маркировка CF5 или CFR на 5-контактном корпусе SC-70 — обе маркировки относятся к одному и тому же кристаллу SN74LVC1G14DCKR. Маркировка меняется в зависимости от даты производства / фабрики; функция идентична.

В: Как проверить чип на плате?
О: Отключите питание. Измерьте сопротивление от входа до GND и от выхода до GND с помощью мультиметра — должно быть нормальное сопротивление CMOS, а не 0 Ом или обрыв. При включенном питании осциллографом проверьте вход и выход: чистый выход Шмитта должен четко переключаться между уровнями с гистерезисным запасом вокруг порогового значения. Выход застрял на уровне при переключении входа = чип неисправен.

В: Профиль пайки горячим воздухом?
О: SC-70 имеет малую тепловую массу — предварительный нагрев до 100°C, горячий воздух сверху 300–320°C с флюсом, короткое время оплавления. Избегайте длительного нагрева 5-контактного корпуса, так как это легко повредит соседние пассивные компоненты.

В: Оптовые цены для ремонтных мастерских?
О: Да — отправьте электронное письмо на contact@lys-sz.com для получения оптовых цен на SN74LVC1G14DCKR.

Сопутствующие товары

• Инвертор SN74AUC1GU04DBVR (Antminer S19 Hydro HHB28601)
• Транзистор SMD 2N7002 (хеш-плата Antminer S19j Pro)
• SGM2036S 1.8V LDO (Avalon 1446 / 1466)
• Регулятор напряжения LDO SPX5205M5 1.8V

Ремонтные мастерские хеш-плат, закупающие инверторы с триггером Шмитта SN74LVC1G14DCKR катушками? Напишите на contact@lys-sz.com для получения оптовых цен. Доставка по всему миру с нашего склада в Шэньчжэне.
