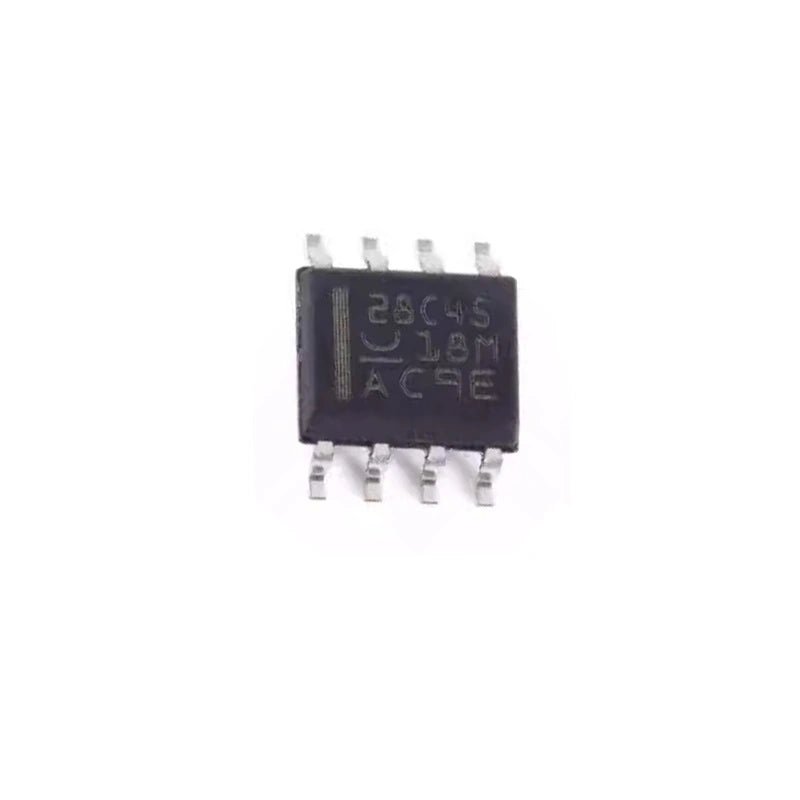

ШИМ-контроллер UCC28C45DR для блока питания Avalon A1346

ШИМ-контроллер UCC28C45DR | Микросхема фиксированной частоты с пиковым режимом по току для ремонта блоков питания Avalon A1346 PSU3400-03

UCC28C45DR — это высокопроизводительная микросхема ШИМ-контроллера для источников питания с фиксированной частотой и пиковым режимом по току — топология, используемая в блоке питания Avalon A1346 PSU3400-03. Разработан для снижения энергопотребления и повышения эффективности, с более быстрым определением тока, точной частотой колебаний и необходимыми функциями для управления импульсными источниками питания класса 3400 Вт.

Основные характеристики: максимальная рабочая частота 1 МГц, пусковой ток 50 мкА (макс. 100 мкА), рабочий ток 2,3 мА при 52 кГц, срабатывание при перегрузке по току за 35 нс в каждом цикле, пиковый ток управления ±1 А. Точная опорная точка усилителя ошибки 2,5 В с точностью ±1% и отрегулированный ток разряда осциллятора обеспечивают точное регулирование блока питания под нагрузкой.

Когда следует заменять UCC28C45DR

• Блок питания застрял при запуске — контроллер неисправен, нет ШИМ-выхода на основной коммутационный каскад.
• Блок питания постоянно срабатывает по перегрузке по току — схема определения перегрузки по току контроллера отклонилась, ложное срабатывание при нормальной нагрузке.
• Дрейф выходного напряжения за пределы допуска опорного значения ±1% — деградация усилителя ошибки.
• Слышимый писк или гул дросселей на частоте переключения — дрейф частоты контроллера.
• Видимые повреждения корпуса микросхемы после сбоя.

Технические характеристики UCC28C45DR

Часто задаваемые вопросы — ШИМ-контроллер UCC28C45DR

В: UCC28C45 против UCC28C42 / 43 / 44 — какой из них мне нужен?
О: Различные номера в семействе UCC28C4x относятся к различным порогам пускового напряжения и диапазонам рабочего цикла. UCC28C45 используется в блоке питания Avalon PSU3400-03. Сверьте маркировку на вашей существующей микросхеме — замена на другой вариант изменяет поведение при запуске и может повредить блок питания.

В: Как подтвердить, что контроллер является неисправной частью?
О: Проверьте выходной контакт микросхемы (OUT) с помощью осциллографа при попытке запуска блока питания. Исправный контроллер выдает чистую ШИМ-форму сигнала на заданной частоте. Залипание на высоком уровне, на низком уровне, отсутствие импульсов или неправильная частота = сбой микросхемы. Перед тем как признать микросхему неисправной, убедитесь, что на контакте VCC микросхемы присутствует ожидаемое напряжение смещения.

В: Профиль пайки?
О: Стандартная пайка SOIC-8. Предварительный нагрев до 100°C, горячий воздух при 320°C с флюсовой пастой. Следите за деформацией на небольшом корпусе.

В: Оптовые цены?
О: Да — напишите на contact@lys-sz.com для получения цен на бобины для ремонтных мастерских блоков питания Avalon PSU3400.

Сопутствующие товары

• Avalon PSU3400-03 (A1346 / A1366)
• Контроллер режима тока NCP1399AM (для БП Avalon)
• Контроллер синхронного выпрямителя TEA2095T
• Сверхбыстрый восстанавливающий диод MUR860F (Avalon PSU3400)

Ремонтные мастерские Avalon A1346 PSU, запасающие UCC28C45DR в бобинах? Напишите на contact@lys-sz.com для получения оптовых цен. Доставка по всему миру с нашего склада в Шэньчжэне.
