Guía de reparación y lista de componentes del Hashboard Iceriver KS3L

Guía de reparación y lista de componentes del Hashboard Iceriver KS3L (actualización 2026)

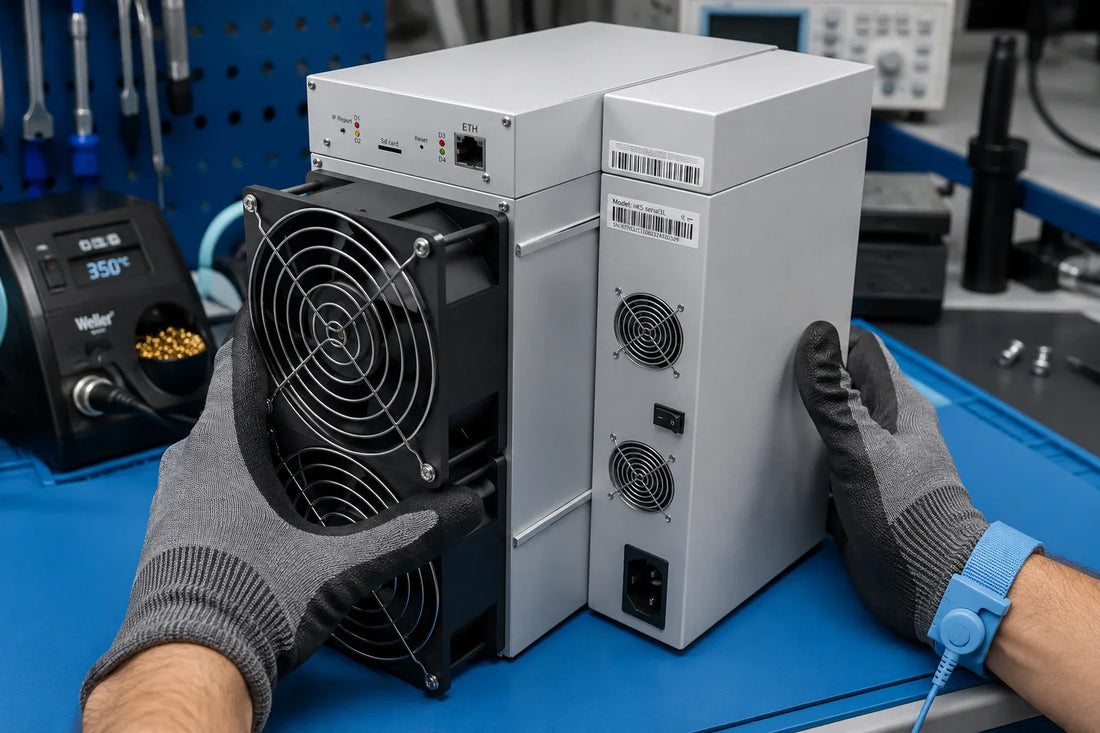

El Iceriver KS3L es el modelo de nivel de entrada de la familia Iceriver KS3, la variante de menor hashrate que comparte la misma arquitectura de chip ASIC con el KS3 superior y el KS3M de gama media. El KS3L funciona con la misma plataforma de chips ASIC P2SG48, la misma topología de hashboard de 28 dominios de voltaje, la misma PSU BP-H-3640, la misma placa de control y el mismo ventilador de refrigeración que el resto de la familia KS3, lo que significa que un único inventario de banco de reparación cubre los tres modelos KS3 con total compatibilidad de componentes. Esta guía cubre los 15 componentes más vulnerables del hashboard del KS3L, el flujo de trabajo de diagnóstico de la familia KS3, la topología de alimentación de doble riel de aumento + LDO, y el manual de reparación completo con enlaces de origen directos, junto con nuestra guía de reparación del KS5L para una cobertura completa de la línea de minería KAS (Kaspa / kHeavyHash).

Por qué la reparación del Hashboard Iceriver KS3L es importante en 2026

El KS3L se sitúa en el nivel de entrada de la línea Iceriver KS3, el hashrate más bajo de los tres modelos, lo que ha mantenido las unidades KS3L rentables en las regiones de energía más barata, donde la economía por vatio de minería todavía favorece a los mineros Kaspa de baja potencia. La mayoría de las unidades KS3L en el campo llevan ahora 2-3 años en servicio 24/7, que es la zona donde los chips ASIC fallan individualmente por el estrés térmico acumulado, los LDOs se desvían y los MOSFETs de los circuitos de aumento se desvanecen. El inventario de chips compartido entre KS3 / KS3L / KS3M significa que la reparación a nivel de componente es significativamente más barata que el reemplazo completo del hashboard, y la PSU + placa de control + ventilador + chasis compartidos consolidan aún más el kit de piezas del banco de reparación. Para los operadores que utilizan flotas mixtas de la familia KS3, un solo stock del chip ASIC P2SG48, el convertidor de aumento MP1517DR, los LDO SGM2036-ADJ + MP2019, los traductores de nivel SN74AUP1T34, el sensor de temperatura TMP75 y el oscilador de cristal T250 cubre la mayoría de los escenarios de reparación en banco.

Posicionamiento de la familia Iceriver KS3

El KS3L es el nivel más bajo de la familia KS3. Los tres modelos comparten la misma arquitectura de hashboard:

• Misma familia de chips ASIC: el ASIC Iceriver P2SG48, compatible con los hashboards KS3, KS3L y KS3M.
• Misma topología arquitectónica: 28 dominios de voltaje en serie, con un circuito de aumento que alimenta los dominios superiores y un riel directo que alimenta los dominios inferiores.
• Misma lista de materiales de soporte: sensor de temperatura TMP75, oscilador de cristal T250, convertidor de aumento MP1517DR, LDO SGM2036-ADJ, LDO MP2019, traductor de nivel SN74AUP1T34DCKR, Schottky LMBR140T1G, chip de aumento B628, además de los condensadores SMD de 47µF / 330µF.
• Misma familia de PSU: la PSU BP-H-3640 cubre KS3, KS3L, KS3M y el KS5L superior; el cable de alimentación C19 se comparte entre los cuatro modelos.
• Mismo chasis: la carcasa del minero KS5M / KS5L / KS3M / KS3L es un factor de forma común.

El diferenciador entre los modelos KS3 es el número de chips por hashboard, que escala con el hashrate total del minero. El KS3 (mayor número) lleva la mayor cantidad de chips P2SG48 por placa, el KS3M se encuentra en el medio y el KS3L lleva la menor cantidad. La metodología de diagnóstico y el inventario de componentes son idénticos en los tres.

Nota: El KS5L y el KS5M utilizan una generación de chips ASIC diferente (1004LV100) y no son compatibles a nivel de chip con la familia KS3. La PSU, la placa de control, el ventilador y el chasis se comparten, pero el stock de ASIC del hashboard es independiente. Consulte nuestra guía de reparación del KS5L para los componentes de la familia KS5.

Arquitectura del Hashboard KS3L de un vistazo

El hashboard del KS3L lleva 56 chips ASIC P2SG48 dispuestos en 28 dominios de voltaje × 4 chips por dominio (frente al KS3 que lleva 112 chips en la misma arquitectura de 28 dominios — KS3L = la mitad de chips, la mitad del hashrate). El minero KS3L completo consta de 3 hashboards (168 chips en total) + 1 placa de control + PSU BP-H-3640 (o variante AP276) + 4 ventiladores de refrigeración.

• 28 dominios de voltaje × 4 chips ASIC por dominio = 56 chips por placa, 168 chips por minero completo.
• Voltaje de funcionamiento del chip ASIC P2SG48: aproximadamente 0.4V durante las pruebas de una sola placa (voltaje del dominio del chip).
• Circuito de aumento en la posición del chip U15 (MP1517DR): convierte la entrada de 15.5V de la PSU a 17V en el KS3L (nota: el KS3 usa 12V→15.5V en U15; el KS3L usa específicamente 15.5V→17V porque su riel de PSU ya está elevado). El aumento de U15 alimenta los 5 dominios de voltaje superiores (28, 27, 26, 25, 24) a través de sus LDOs.
• Etapa de aumento secundaria (B628 / HX3608 / LN3608): regulador elevador suplementario que eleva el riel auxiliar a 26V en el KS3L (frente a 22V en el KS3), medido en el punto de prueba TP873.
• Alimentación de los dominios inferiores (1-23): la entrada de 2.2V alimenta los LDOs por dominio que producen 1.8V.
• Riel de 0.8V: derivado del 1.8V local a través del LDO SGM2036-ADJ.
• Grupos de voltaje por chip: cada chip ASIC P2SG48 tiene tres referencias de voltaje: voltaje de dominio (~0.4V), VDDPST / VDDPLL1V8 (1.8V a través de MP2019 o SGM2036), y VDD0P8 / VDDPLL0V8 (0.8V a través de SGM2036).
• Enrutamiento de señal: TX entra por el pin IO 7 (3.3V), pasa por el convertidor de nivel U8, y luego avanza del chip 01 al chip 56 (1.8V de funcionamiento). RX fluye en reversa del chip 56 al chip 01 a través del convertidor de nivel U7. RSTN entra por el pin IO 3, pasa por el convertidor de nivel U6, y luego avanza por la cadena.
• Oscilador de cristal: un cristal T250 de 25 MHz se comparte entre cada dos niveles de chips (0.9V normal en la salida del oscilador).
• Circuitos integrados de primer encendido: cuando solo la placa de control está alimentada, solo U2, U3, U4, U5, U18 y U15 en el hashboard están alimentados. El consumo de corriente en esta etapa es de ~0.08-0.1A.

Variantes de consumo de energía del KS3L por combinación de PSU + versión

El KS3L funciona a un hashrate nominal de ~5 TH/s (alcanza un hashrate estable de 10-15 minutos después del inicio). El KS3 funciona a ~8 TH/s. Los operadores deben verificar que la versión del firmware (sy0811 vs sy0808_v2) y el modelo de la PSU coincidan para asegurar el consumo de energía esperado.

Las mediciones de voltaje de los pines del chip deben referenciarse al "tierra" del dominio de voltaje del chip actual, no al GND digital (0V), porque la serie KS3 utiliza una entrega de energía por división de voltaje. Medir 1.8V contra el GND digital resultará incorrecto porque el "tierra" del chip actual está elevado por encima de 0V debido a la caída acumulada de voltaje del dominio.

Modos de fallo más comunes del Hashboard KS3L

• 0 chips ASIC detectados en el dispositivo de prueba: recorra la cadena de alimentación: salida de la PSU de 12V/14V → activación del chip MOS (punto de prueba de habilitación T871) → salida del circuito de aumento en TP872 = 17V (KS3L) y TP873 = 26V (KS3L) → salidas LDO por dominio (1.8V y luego 0.8V) → voltajes de señal del chip ASIC. Los valores de referencia para el KS3 son TP872 = 15.5V y TP873 = 22V. El KS3L funciona con voltajes de aumento más altos porque su riel de entrada de la PSU ya está elevado a 14V.
• Se detecta un número específico de chips (la cadena se detiene en una posición específica): la cadena está sana hasta ese número y falla en el chip límite. Utilice el método de voltaje DIR para identificar el chip fallido: mida el voltaje DIR en el pin del siguiente chip y lea 1.8V (se sospecha de un pull-up PS0) o 0V (se sospecha de un pull-down SP1); ambos deberían leer un máximo de 1.8V en chips sanos.
• Hashboard no detectado en absoluto: generalmente un EEPROM corrupto o un reloj fallido del oscilador de cristal dorado T250. El T250 se comparte entre KS3M / KS3L / KS5L según la URL del producto LYS.
• Fallo de alta o baja temperatura reportado por el minero: sensor de temperatura TMP75 fallido que produce lecturas inverosímiles. Verifique el IC del sensor y la alimentación de 3.3V.
• Fallo de la etapa de aumento / 0 chips con voltaje de riel incorrecto en TP872: convertidor de aumento MP1517DR en U15 fallido que provoca la caída del riel elevado. Verifique Vin / Vout / Ven / Vfb en el MP1517DR (Ven = 0V y Vfb = 0.6V son normales).
• Fallo de la etapa de aumento secundaria: chip de aumento de potencia B628 (HX3608 / LN3608) fallido que provoca la caída del riel de aumento auxiliar. El B628 es un IC regulador elevador emparejado con un inductor dedicado para la generación de riel auxiliar del KS3L.
• Caída de un solo dominio: LDO fallido (SGM2036-ADJ (SQ7JK) para 0.8V o MP2019 (SOP-8) para 1.8V) que desconecta su dominio local. Mida ambos rieles en cada pin del chip con respecto a la referencia de tierra del dominio actual (no contra GND digital).
• Fallo de traducción de nivel de ruta de señal: SN74AUP1T34DCKR (U2E) fallido en la ruta de conversión de nivel de señal TX / RX / RSTN provoca que un bloque de chips descendentes se desconecte simultáneamente. Encender la placa en la secuencia incorrecta (cable de señal antes del riel positivo) es la causa más común de destrucción de U2-U18.
• Fallo de protección de entrada de energía: Schottky LMBR140T1G (S7) fallido que produce un cortocircuito o un circuito abierto que interrumpe el riel de entrada.
• Anomalía en el sentido de corriente / derivación: resistor SMD 1002 o resistor 270R 1206 degradados en la red de sentido de corriente producen lecturas incorrectas que activan la protección.
• Degradación del condensador de filtro de salida bajo carga: condensadores SMD de 330µF 35V o SMD de 47µF 50V degradados que ya no mantienen el voltaje del riel durante el consumo transitorio. La inspección visual de tapas hinchadas o fugas es la primera comprobación.

Componentes Críticos – Función y Comportamiento ante Fallos

Motor de Hash ASIC P2SG48 (chip de la familia KS3)

El KS3L utiliza el chip ASIC propietario P2SG48 2329 Iceriver, el mismo chip que los hashboards KS3 y KS3M (compatible a nivel de chip para el stock de reparación en los tres modelos). Cada chip P2SG48 funciona a aproximadamente 0.4V de voltaje de dominio durante las pruebas de una sola placa. El daño por ESD durante la manipulación y el estrés térmico sostenido por el compuesto térmico seco son las causas de fallo más comunes. El chip P2SG48 se obtiene bajo presupuesto; contacte con LYS en contact@lys-sz.com para verificar existencias.

Convertidor de impulso primario (MP1517DR en U15)

El regulador de conmutación positivo ajustable MP1517DR QFN-16 en la posición U15 convierte la entrada de 12V en el riel elevado (15.5V o 17V según el modelo) que alimenta los 5 dominios de voltaje superiores. Un MP1517DR fallido provoca la caída del riel de los dominios superiores y se presenta como 0 chips detectados. Verifique Vin / Vout / Ven / Vfb en U15; Ven = 0V y Vfb = 0.6V son valores de funcionamiento normales.

Etapa de Impulso Secundaria (B628 / HX3608 / LN3608)

El chip de refuerzo de potencia B628 (HX3608 / LN3608) es un regulador elevador suplementario emparejado con un inductor dedicado para la generación de riel auxiliar en el hashboard KS3L. Si la salida de refuerzo secundaria cae mientras el riel primario MP1517DR en TP872 lee correctamente, el B628 es el punto de falla probable.

Reguladores de voltaje (LDOs)

El KS3L utiliza el SGM2036-ADJ (SQ7JK) para el riel central del chip de 0.8V (VDD0P8 / VDDPLL0V8) y el MP2019 (SOP-8) para el riel de 1.8V (VDDPST / VDDPLL1V8). Un LDO fallido desconecta su grupo de chips local. Mida ambos rieles en cada pin del chip con respecto a la referencia de tierra del dominio actual (no con respecto a GND digital).

Traductores de Nivel (U6 / U7 / U8)

Los traductores de nivel SN74AUP1T34DCKR (U2E) manejan la conversión de señales TX (en U8), RX (en U7) y RSTN (en U6) entre el lado de control de 3.3V y la lógica del lado del chip de 1.8V. Un traductor fallido generalmente causa que un bloque de chips descendentes se desconecte a la vez, una firma de diagnóstico útil al escanear con el dispositivo de prueba. Encender la placa en la secuencia incorrecta (cable de señal antes del riel positivo) es la causa más común de destrucción de U2-U18.

Sensor de Temperatura (TMP75)

El sensor de temperatura digital TMP75 monitorea la temperatura del hashboard. Un sensor fallido produce lecturas faltantes o inverosímiles; la lógica de protección del minero entonces se activa por la lectura errónea y apaga la placa incluso si la temperatura real es saludable.

Oscilador de Cristal (T250 Gold)

El Oscilador de Cristal T250 Gold proporciona la referencia de temporización de 25 MHz, compartida entre cada dos niveles de chips. El voltaje normal en la salida del oscilador es aproximadamente 0.9V. Un oscilador fallido impide por completo la inicialización de la cadena. El T250 se comparte entre KS3M / KS3L / KS5L según la URL del producto LYS.

Protección y Almacenamiento

El diodo Schottky LMBR140T1G (S7) maneja la protección de marcha libre y polaridad inversa en la etapa de entrada de energía. El condensador de polímero EEFGX0D471R de 470µF maneja el desacoplamiento masivo en el riel de suministro de energía, y el inductor SMD de 10µH (serigrafía Inductor 100) maneja el almacenamiento de energía de la etapa de refuerzo junto con los convertidores de refuerzo MP1517DR y B628.

Componentes Pasivos

Los condensadores electrolíticos SMD de 330µF 35V y SMD de 47µF 50V manejan el desacoplamiento masivo en la etapa de suministro de energía. La URL del condensador SMD de 47µF 50V es explícitamente para KS3L (el slug del producto LYS nombra directamente al KS3L junto con S19 / S21 / T21). El resistor SMD 1002 y el resistor 270R 1206 sirven como elementos de detección de corriente / derivación y de red de polarización.

Lista de componentes de reparación del Hashboard Iceriver KS3L

La siguiente tabla enumera todos los componentes que LYS Shenzhen tiene en stock para la reparación del hashboard KS3L. Cada entrada enlaza directamente con la página de la pieza correspondiente; contáctenos en contact@lys-sz.com para el chip ASIC P2SG48 (se obtiene bajo presupuesto), el resistor SMD 1002 o para pedidos a gran escala para granjas de minería.

Herramientas y consumibles de reparación necesarios

• Herramienta de prueba Iceriver serie KS — la herramienta de prueba de placa hash dedicada a la serie KS es necesaria para el aislamiento de fallas a nivel de chip en la KS3L (la misma familia de herramientas cubre KS3 / KS3L / KS3M).
• Herramienta de estañado Iceriver KS3M / KS3L (plantilla P2SG48) — plantilla de reballing dedicada para la huella del chip de la familia KS3, URL explícita para KS3L.
• Simulador de ventilador de 4 pines de Iceriver — permite que la placa de control del minero arranque sin ventiladores físicos durante las pruebas de banco.
• Fuente de alimentación de banco regulada: voltaje fijo de 12V, límite de corriente de 2A para placas de clase KS3L. Corriente de encendido en el banco en el primer encendido = ~0.1A (solo placa de control), aumenta a ~0.9A al habilitar, luego a ~1.8A durante la prueba de cadena completa.
• Soldador de temperatura constante a 350-400°C para trabajos SMT.
• Estación de retrabajo de aire caliente con una clasificación de 350-400°C para la extracción de chips.
• Pasta de soldar grado M705, fundente no-clean, líquido de lavado de placas con alcohol anhidro.
• Multímetro (se recomienda Fluke 15B+), pinzas, destornillador eléctrico, cable de sonda para cortocircuitos.
• Cinta adhesiva de alta temperatura — proteja los condensadores electrolíticos y los LED durante el retrabajo cercano.
• Compuesto térmico con una clasificación de 5W/mK o superior para la interfaz del disipador de calor.
• Pintura de tres pruebas de secado rápido para ambos lados de los chips LDO después de la reparación.
• Resistencias de repuesto comunes 0402 (0R, 10K) y condensadores 0402 (1µF), además de resistencias 0603 (33R) y condensadores 0603 (1µF / 22µF).

Flujo de trabajo de diagnóstico del KS3L

Inspección previa al encendido

• Visual: verifique la PCB en busca de deformaciones, quemaduras, componentes desplazados o faltantes, puentes de soldadura alrededor de las etapas de refuerzo.
• Resistencia: mida la entrada de 12V a GND para detectar cortocircuitos. Mida los rieles de 1.8V y 0.8V a su tierra de dominio para detectar cortocircuitos.
• Conector: verifique el conector del cable plano de E/S en busca de pines dañados o doblados.

Secuencia de encendido (obligatoria — un orden incorrecto destruye los traductores de nivel U2-U18)

1. Conecte el riel de cobre negativo primero.
2. Conecte el riel de cobre positivo en segundo lugar.
3. Conecte el cable de señal al final.
4. Aplique 12V de la fuente de alimentación de banco con un límite de corriente de 2A.
5. Para el apagado: ordene a la inversa — cable de señal primero, luego positivo, luego negativo.

Verificación del riel de alimentación

1. Paso 1 — verificación de entrada de 12V. Verifique que la salida de la fuente de alimentación de banco llegue al terminal de entrada de 12V de la placa hash.
2. Paso 2 — verificación de habilitación de MOS en T871. Verifique el voltaje de habilitación de encendido del chip MOS en el punto de prueba T871.
3. Paso 3 — refuerzo primario en TP872. Mida 15.5V en TP872 (salida MP1517DR). Si falta, verifique Vin / Vout / Ven / Vfb en el MP1517DR.
4. Paso 4 — refuerzo secundario. Mida 22V en TP873. Si falta, verifique el chip de refuerzo de potencia B628 y su inductor asociado.
5. Paso 5 — salidas LDO por dominio. Verifique 1.8V (MP2019) y 0.8V (SGM2036-ADJ) en cada pin del chip con respecto a la referencia de tierra del dominio actual, no con respecto a GND digital.
6. Paso 6 — oscilador de cristal. Verifique ~0.9V en la salida T250 para cada par de chips.
7. Paso 7 — conversión de nivel de ruta de señal. Verifique 1.8V en las rutas TX / RX / RSTN a través de U6 / U7 / U8 después de la conversión de nivel de la entrada de 3.3V.

Localización dicotómica a nivel de chip

Cuando la herramienta de prueba reporta un conteo de chips específico (la cadena se detiene en el chip N), el chip defectuoso está en la posición N+1. Use el método de diagnóstico de voltaje DIR para confirmar: mida el voltaje DIR en el pin del chip sospechoso mientras el programa de prueba de placa única está en ejecución. El resultado es 1.8V o 0V.

• Si DIR = 1.8V: use un cable de cortocircuito para elevar el pin PS0 del chip ASIC. Importante: el voltaje de elevación solo puede ser de 1.8V — un voltaje más alto dañará el chip.
• Si DIR = 0V: use un cable de cortocircuito para elevar el pin SP1 del chip ASIC. Misma regla de elevación de 1.8V.
• Observe los resultados del programa de prueba de placa única. Si el conteo avanza en 1, el chip anterior era el límite. Si aún está distorsionado, avance un nivel de chip y repita la prueba DIR + la elevación PS0/SP1 hasta que encuentre el chip defectuoso.

Tabla de resistencia de voltaje DIR (valores de referencia de pines de chip)

Use un multímetro en modo de resistencia para verificar los valores de resistencia de los pines del chip con respecto al dominio de voltaje actual, tanto los escenarios DIR=1.8V como DIR=0V tienen valores esperados distintos por cada par de pines:

Si la resistencia medida se desvía significativamente del valor esperado, el chip en cuestión (o su circuito circundante inmediato) ha fallado.

Para el reemplazo de chips, utilice la herramienta de estañado KS3M / KS3L (plantilla P2SG48) para preestañar las almohadillas del chip con pasta M705. Proteja los condensadores electrolíticos y los LED cercanos con cinta adhesiva de alta temperatura durante el retrabajo. Después del reemplazo del chip, aplique compuesto térmico fresco (mínimo 5W/mK) a la interfaz del disipador de calor antes de volver a ensamblar.

Puntos de prueba de la placa de control

Si toda la máquina no puede arrancar o iniciar sesión en el backend web, verifique la placa de control:

• TP3 = 1.0V; TP4 = 1.8V; TP5 = 1.5V; TP6 = 3.3V — los cuatro deben estar dentro de las especificaciones.
• Los LED azules en las posiciones D1 + D6 deben estar encendidos. Si solo D6 está encendido y la corriente es de ~0.08-0.1A, el sistema no ha arrancado — verifique SOC, DDR, FLASH.
• Voltaje de la resistencia R22: ~0.69V en ambos lados = FLASH y SOC son normales (posiblemente una falla de DDR si el sistema aún no arranca). ~1.5V en ambos lados = programa FLASH corrupto o FLASH dañado. Una corriente más alta que esta indica un componente en cortocircuito en el circuito.

Validación posterior a la reparación

1. Reinstale la placa hash en el chasis del KS3L (verifique la orientación del conector).
2. Aplique 12V de la fuente de alimentación de banco con un límite de corriente de 2A O instale en el conjunto de PSU + chasis BP-H-3640.
3. Conéctese a la placa de control mediante el cable de señal (el cable de señal al FINAL según la secuencia de encendido).
4. Aplique energía y monitoree el consumo de corriente: ~0.1A en el primer encendido (solo placa de control) → ~0.9A al habilitar → ~1.8A durante la prueba de cadena completa.
5. Ejecute la prueba de cadena completa a través de la herramienta de prueba Iceriver. Todos los chips P2SG48 deben reportar verde.
6. Ejecute una prueba de "soak" de 2 horas a la tasa de hash completa antes de autorizar la devolución de la placa hash al cliente.

Cuando la reparación a nivel de chip tiene más sentido que el reemplazo

El stock de placas hash nuevas del KS3L está cada vez más limitado — la producción en volumen de Iceriver para la generación KS3 ha disminuido, y el mercado secundario consiste principalmente en placas fallidas de otros operadores. Para los operadores de flotas de KAS / Kaspa que utilizan mineros de la familia KS3, la reparación a nivel de componentes es el camino realista. Un pequeño inventario del chip ASIC P2SG48, los convertidores elevadores MP1517DR + B628, los LDO SGM2036-ADJ + MP2019, los traductores de nivel SN74AUP1T34, el sensor de temperatura TMP75, el Schottky LMBR140T1G y los condensadores SMD de 47µF / 330µF cubre la mayoría de los escenarios de reparación de banco en placas KS3L.

Varios componentes del KS3L son compartidos con otros mineros — MP1517DR con el Antminer S17 / T17 / S19 / T19, MP2019 con el S17 / T17 / S19, SN74AUP1T34 con el L7 + S19, TMP75 con la familia de placas hash de Antminer. Un banco de reparación que ya tenga existencias de piezas para la línea Bitmain de Antminer puede extender la cobertura a la familia KS3 con relativamente pocas adiciones.

Preguntas frecuentes — Reparación de placa hash Iceriver KS3L

¿Qué chip ASIC utiliza el KS3L?

El KS3L utiliza el chip ASIC propietario P2SG48 2329 de Iceriver — la misma plataforma de chip que el KS3 y el KS3M (compatibles entre los tres modelos de la familia KS3). Cada chip opera a un voltaje de dominio aproximado de 0.4V. Los chips P2SG48 se almacenan bajo presupuesto en LYS Shenzhen.

¿Cuál es la diferencia entre KS3L, KS3M y KS3?

Los tres modelos utilizan el mismo chip ASIC P2SG48, la misma topología de placa hash de 28 dominios de voltaje, la misma PSU BP-H-3640, la misma placa de control, el mismo ventilador de refrigeración y el mismo chasis. El diferenciador es el número de chips por placa hash, que escala con la tasa de hash total del minero: KS3 (más alta) → KS3M (media) → KS3L (nivel de entrada, más baja). La metodología de reparación y el inventario de componentes son idénticos en los tres.

¿Es el chip KS3L compatible con el KS5L?

No. La familia KS3 (KS3 / KS3L / KS3M) utiliza el chip ASIC P2SG48. La familia KS5 (KS5L / KS5M) utiliza el chip ASIC 1004LV100 — una generación diferente. La PSU, la placa de control, el ventilador y el chasis son compartidos, pero el stock de ASIC de la placa hash es independiente. Planifique el inventario en consecuencia al operar flotas mixtas de KS3 + KS5.

¿Cuál es la secuencia correcta de encendido para la reparación de la placa hash del KS3L?

Riel de cobre negativo primero → riel de cobre positivo segundo → cable de señal al final. El apagado es a la inversa: cable de señal primero → cobre positivo → cobre negativo. Un orden incorrecto destruye U6 / U7 / U8 (traductores de nivel SN74AUP1T34DCKR), que es la causa de error de banco más común de falla de la placa hash del KS3L después de la reparación.

¿Cómo localizo un chip defectuoso en la placa hash del KS3L?

Cuando la herramienta de prueba reporta un conteo de chips específico, el chip defectuoso está en la posición N+1. Use el método de diagnóstico de voltaje DIR: mida el voltaje DIR en el pin del chip sospechoso. Si DIR = 1.8V → sospechoso de elevación de PS0. Si DIR = 0V → sospechoso de caída de SP1. Ambos deben leer un máximo de 1.8V en chips sanos.

¿Por qué el KS3L utiliza dos convertidores elevadores (MP1517DR + B628)?

El convertidor elevador primario MP1517DR en U15 convierte 12V → 15.5V/17V para alimentar los 5 dominios de voltaje superiores a través de sus LDOs (punto de prueba TP872). El chip elevador secundario B628 (HX3608 / LN3608) genera un riel auxiliar (típicamente 22V en TP873) para requisitos adicionales de suministro de energía específicos de la topología de la placa hash del KS3L.

¿Por qué debo referenciar las mediciones de voltaje a la tierra del dominio del chip actual?

La familia KS3 utiliza suministro de energía por división de voltaje: la "tierra" de cada chip se eleva por encima de los 0V digitales por la caída acumulada del voltaje del dominio desde el chip 1 hasta el chip actual. Medir 1.8V VDDPLL o 0.8V VDD0P8 con respecto a GND digital (0V) dará una lectura incorrecta. Siempre referencie la medición al pin de tierra local del chip actual para obtener una lectura precisa.

¿Sigue siendo rentable reparar el KS3L en 2026?

Sí — la economía de la minería de KAS / Kaspa sigue siendo positiva en regiones con bajos costos de energía, y el menor consumo de energía del KS3L lo hace adecuado para operadores de flotas de nivel de entrada. Dado que la mayoría de las unidades KS3L llevan 2-3 años en servicio, la reparación a nivel de componentes en la flota existente es el camino realista. Póngase en contacto con LYS Shenzhen en contact@lys-sz.com para precios de piezas y suministro a granel.
