Módulo de potencia de refuerzo de CC - Placa reguladora de voltaje

Módulos de potencia de refuerzo de CC y placas reguladoras de voltaje para reparación de hashboard de la serie Antminer S19 / S21

Los módulos de refuerzo de CC, reguladores de voltaje y desplazamiento de nivel se ubican entre el conjunto de chips de la placa hash y los rieles de salida de la fuente de alimentación, convirtiendo, aumentando, estabilizando y amplificando las señales de bajo voltaje que los chips ASIC modernos requieren para operar de manera confiable. Las placas hash Antminer S19, S19 XP, S19j Pro, S21, S21 XP y T21 de la generación actual utilizan un pequeño conjunto de módulos de refuerzo dedicados (refuerzo de 18 V, amplificador de voltaje SGM8304, desplazador de nivel DI08F4D, placa MOS integrada 9003IB, control de temperatura LM75A) que fallan bajo carga sostenida y necesitan un reemplazo a nivel de componente para restaurar la cadena de chips. Esta colección cubre estos módulos de refuerzo del mercado actual y componentes de soporte para la reparación de placas hash en las generaciones Bitmain S19 y S21, además de módulos heredados para placas hash Antminer L3+ / S17 y Avalon 1166 / 1246 más antiguas.

Boosters modernos para las series Antminer S19 y S21 — el mercado actual de reparaciones

La familia S19 / S21 es donde se concentra la mayor parte del trabajo de reparación de hashboards hoy en día. Cuatro módulos clave:

• Módulo de refuerzo Antminer 18V: se adapta a S19 / S19+ / T19 / S19 Pro / S19 XP / S21. Aumenta el voltaje de entrada de la placa hash al nivel regulado que requieren los chips ASIC. Cuando una cadena lee bajo voltaje en los puntos de monitoreo del chip, este refuerzo es el punto de falla más común.
• Placa pequeña de refuerzo Antminer S19XP 18V: refuerzo de 18V de factor de forma pequeño dedicado para la placa hash Bitmain S19 XP. Reemplazo directo compatible con el OEM para el módulo original.
• Módulo amplificador de voltaje SGM8304: para hashboard Antminer S21 / S19 XP / T21 / S21 XP. Accesorio de amplificación de voltaje a nivel de señal utilizado en los puntos de monitoreo de la cadena de chips. Componente de menos de un dólar, soluciona problemas de lectura de voltaje fantasma que parecen chips muertos.

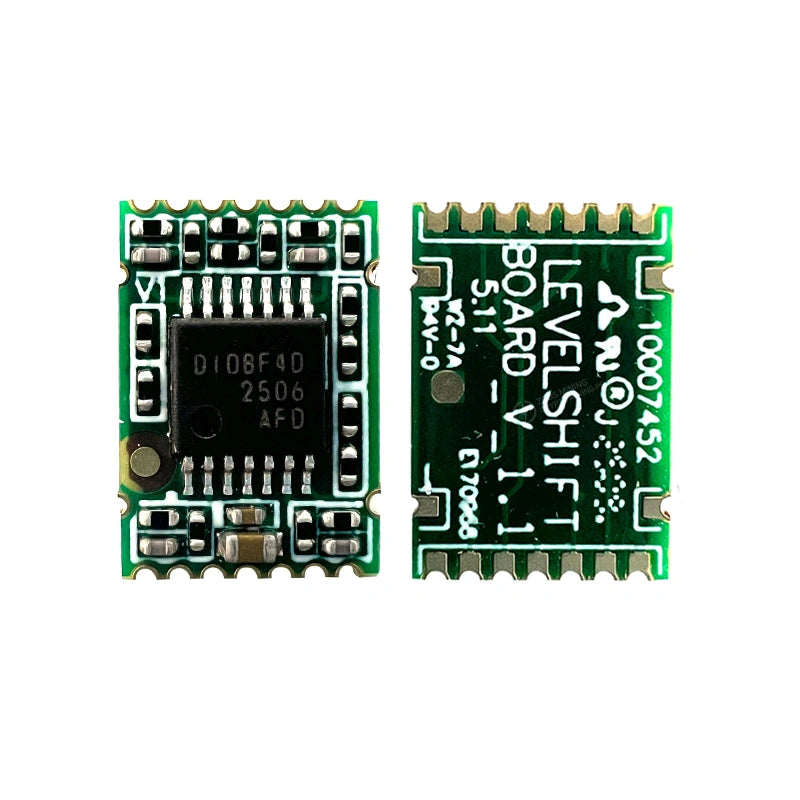

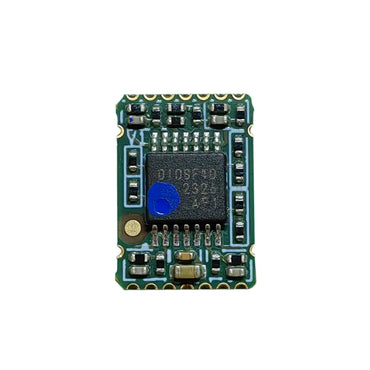

• Módulo de potencia de placa de cambio de nivel DI08F4D: para Antminer S21 XP, accesorio de amplificación de señal entre la interfaz de la placa hash y las líneas de control de la cadena de chips.

Sensores de temperatura y módulos integrados para hashboards S19 / S21

Componentes de monitoreo de temperatura en hashboards de la generación actual:

• Módulo de control de temperatura Antminer LM75A U2: para monitoreo de temperatura de hashboard S19 / S21 / T21 / S19k Pro. Cuando una hashboard informa apagados térmicos o lecturas de temperatura fuera de rango mientras las temperaturas reales del chip son correctas, el sensor LM75A es el punto de falla.
• Módulo de reemplazo de IC de temperatura Antminer S19 / S19k Pro / S21 / T21: variante de calidad de oro de inmersión para reemplazo de grado de reparación premium.
• Placa MOS integrada 9003IB: para hashboard Antminer S19 / L7 / D7, combina la función de controlador MOSFET y regulador de voltaje en un módulo para la entrega de voltaje a nivel de cadena en hashboards actuales de la familia S19.

Módulos heredados — hashboards Antminer y Avalon más antiguas

Prioridad menor, pero aún en stock para talleres de reparación que manejan flotas heredadas:

• Reguladores Antminer L3+ — Módulo de potencia reductor de 10 V para Antminer L3+, placa de refuerzo de voltaje Antminer L3+ de 14 V para reparación de hashboard, módulo de potencia reductor L3+ U73 regulador de voltaje de placa de CC (versión negra).
• Convertidores Antminer S17 / S17+ / S17 Pro / T17e — Regulador de voltaje de CC XL6009 para módulo convertidor buck-boost de hashboard S17+ / S17 Pro / T17e.
• Refuerzo Avalon 1166 / 1246 — Módulo de refuerzo de 17,5 V para reparación de hashboard Avalon 1166 / 1246 en la generación A11 / A12.

Por qué obtener boosters y reguladores de CC de LYS Shenzhen

Tres razones por las que los talleres de reparación de hashboards a nivel de componente estandarizan nuestro inventario de módulos de CC para las series S19/S21:

• Módulos con especificaciones OEM para la generación actual: los módulos de refuerzo de 18 V, SGM8304, DI08F4D y 9003IB que tenemos en stock coinciden con las especificaciones originales de fábrica de Bitmain. Los sustitutos genéricos que parecen similares pueden causar inestabilidad en la cadena bajo carga, incluso cuando las pruebas de banco son correctas.
• Reparación a nivel de componente frente a reemplazo de hashboard: a un precio de entre 1,50 y 4 dólares por módulo, reemplazar un amplificador defectuoso representa una fracción del costo de reemplazar toda la hashboard (entre 300 y 500 dólares). La reparación a nivel de componente tiene sentido económico incluso en una sola hashboard S21.
• Precios al por mayor para módulos de pequeño formato: con un costo unitario bajo, el consumo de inventario a nivel de flota (50-200 módulos/mes para talleres de reparación activos que trabajan con flotas S19/S21) se beneficia de precios por volumen basados en cotizaciones. Envío a todo el mundo con opción DDP para clientes de EE. UU. y la UE.

Preguntas frecuentes

Mi hashboard S19 / S21 reporta bajo voltaje en una cadena — ¿es el booster de 18V la causa?
Lo más probable es que sí. Mida el voltaje en la salida del booster con un multímetro mientras el hashboard está encendido. Si la salida es inferior a 18V (o 0V) mientras la entrada es normal, el booster de 18V en esa cadena ha fallado. Reemplace el módulo; la cadena normalmente vuelve a funcionar sin necesidad de trabajo adicional a nivel de chip.

¿Qué hace realmente el SGM8304 y cuándo debo reemplazarlo?
El SGM8304 es un amplificador de voltaje en la ruta de la señal de la hashboard; amplifica las pequeñas lecturas de voltaje de los puntos de monitoreo de la cadena de chips para que la placa de control pueda leerlas con precisión. Cuando una hashboard reporta un bajo voltaje fantasma en una cadena que parece saludable, el SGM8304 es una causa probable. Un cambio de menos de un dólar es más barato que perseguir fallas ficticias de chips.

¿En qué se diferencia el DI08F4D de un módulo de refuerzo normal?
El DI08F4D es un cambiador de nivel, no un amplificador de potencia. Convierte señales de nivel lógico entre la interfaz del hashboard (3.3V) y las líneas de control del chip (1.8V o 1.2V, dependiendo de la generación del chip). Cuando los hashboards S21 XP reportan errores de comunicación con los chips, pero los rieles de alimentación son normales, el DI08F4D es sospechoso.

Tengo un hashboard S17 o L3+ más antiguo, ¿aún tienen en stock esos módulos heredados?
Sí. Los XL6009 (S17+ / S17 Pro / T17e), 10V step-down (L3+), 14V boost (L3+), U73 step-down (L3+), 17.5V boost (Avalon 1166 / 1246) están todos en stock. Las generaciones más antiguas representan una parte menor del mercado de reparación activo, pero se mantiene el inventario para los talleres que aún brindan servicio a esas flotas.

¿Puedo sustituir un XL6009 genérico de un proveedor de electrónica no minera?
Normalmente sí. El XL6009 es un chip convertidor buck-boost genérico utilizado en muchas aplicaciones electrónicas. Haga coincidir el factor de forma del módulo (tamaño de la placa, montaje) y las clasificaciones (voltaje de entrada, corriente de salida). Para los módulos S19 / S21 de la generación actual (amplificador de 18 V, SGM8304, DI08F4D, 9003IB), utilice reemplazos con especificaciones OEM; los sustitutos genéricos no cumplen con las tolerancias precisas requeridas.

Obtenga una cotización personalizada para módulos y reguladores de CC a granel

Para talleres de reparación de hashboards que procesan placas S19 / S21 en volumen, equipos de servicio interno de granjas mineras que mantienen una flota de última generación o distribuidores que almacenan módulos de grado de reparación, nuestros precios basados en cotizaciones para módulos de refuerzo de CC reflejan el consumo a granel. Envíe su lista de módulos típica (refuerzos de 18 V, SGM8304, DI08F4D, LM75A, 9003IB) y el volumen de reorden y le cotizaremos con opciones.
