Por qué existe esta guía
El probador multifunción K3L es una de las herramientas de diagnóstico todo en uno más capaces disponibles para la reparación de hashboards Antminer. Prueba chips ASIC, lee y escribe datos EEPROM, verifica ventiladores y comprueba la salida de la PSU, todo desde un único dispositivo portátil. El problema es que se envía con un manual solo en chino y prácticamente no existe documentación en inglés en línea.
Esta guía soluciona eso. Hemos traducido el manual original del K3L y hemos añadido contexto de banco de pruebas de uso diario en nuestro taller de reparación de Shenzhen. Si acaba de comprar un K3L y se encuentra frente a cuatro botones sin etiquetar, empiece por aquí.
Qué reemplaza el K3L
El K3L es el sucesor de los probadores K8 y K9. Las principales mejoras son un escaneo de chips más rápido, soporte de modelos ampliado (series S21 e Hydro añadidas) y una nueva función de prueba de ventilador con un adaptador de ventilador dedicado que no estaba disponible en modelos anteriores.
Si ya posee un K8 o K9 y está decidiendo si actualizar, el K3L vale la pena si repara unidades S21/T21 o Hydro regularmente. Para talleres enfocados solo en S17/S19, el K9 todavía cubre la mayor parte del mismo terreno.
Disposición física e interfaces
El K3L tiene cinco conexiones físicas en el cuerpo:
| # | Interfaz | Propósito |
|---|---|---|
| 1 | Puerto conector de la placa adaptadora | Se conecta al hashboard a través de la placa adaptadora/riser |
| 2 | Puerto conector del hashboard | Conexión directa al hashboard (placa de fuerza / placa hash) |
| 3 | Indicador de señal rojo | Sonda de señal RI — se enciende cuando se detecta señal |
| A | Interruptor de encendido | Encendido/apagado principal |
| B | Entrada de alimentación (12V CC) | Entrada de alimentación externa de 12V CC |
El probador se alimenta mediante una fuente de alimentación externa de 12 V CC, el mismo tipo de fuente de laboratorio que probablemente ya tenga. No funciona con la propia PSU del minero durante las pruebas.

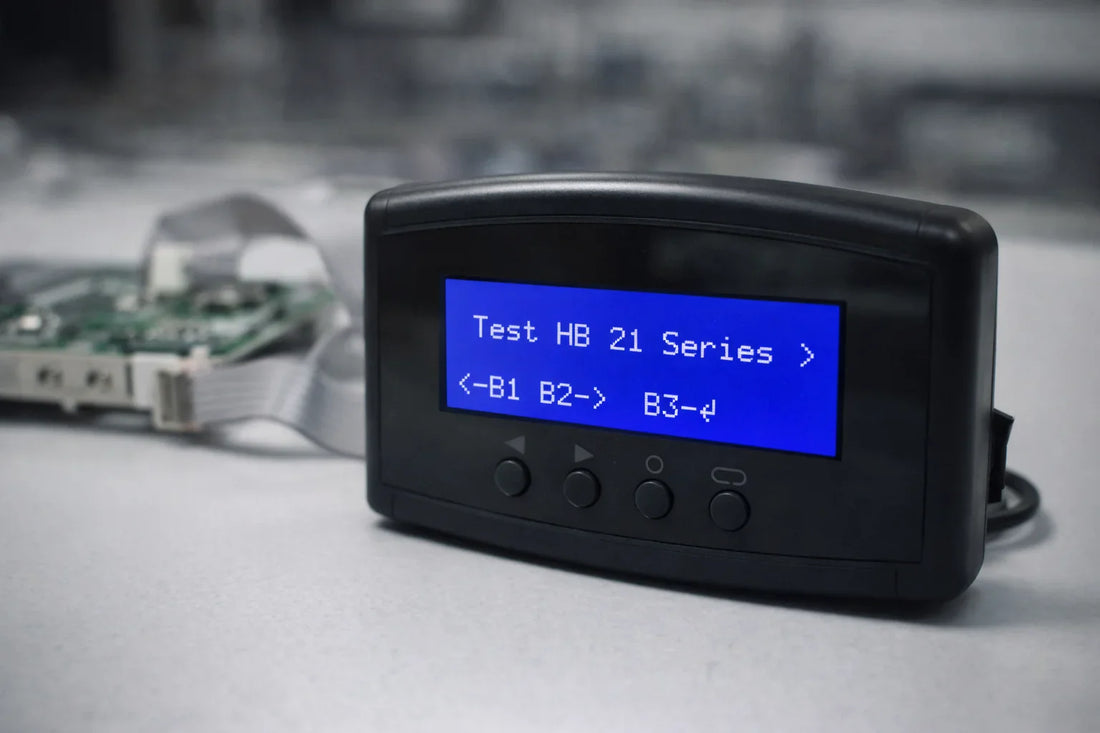

Controles de botones
El K3L tiene cuatro botones. Toda la navegación y la ejecución de pruebas se realizan a través de estos cuatro:
| Botón | Etiqueta | Función |
|---|---|---|
| B1 | Seleccionar izquierda | Navegar a la izquierda por los menús / seleccionar opción anterior |
| B2 | Seleccionar derecha / Almacenar | Navegar a la derecha por los menús / almacenar valor actual |
| B3 | Confirmar | Entrar en un modo o confirmar una selección |
| B4 | Volver | Volver a la pantalla anterior |
Consejo: en algunos modos de prueba (pruebas de ventilador en particular), B1 y B3 funcionan como entradas de control de velocidad en lugar de navegación. El contexto importa: la pantalla le mostrará lo que hace cada botón en el modo actual.
Modelos de Antminer compatibles
El K3L detecta automáticamente la serie de la placa cuando se conecta un hashboard. Actualmente, es compatible con:
Refrigeración por aire estándar: S21, T21, S19Kpro, S19jxp, S19, T19, S19pro, S19jpro, S19j, S19+, S19XP, S19a, D7, L7, KS3, KS5, E9, E9pro, S17, S17pro, T17, S17+, T17+, S17e, T17e
Serie Hydro: S19XP+ Hyd, S19XP Hyd, S19Pro+ Hyd, S19Pro Hyd, T19Pro Hyd, S19eXP Hyd, S19 Hydro, S19Pro Hydro
Esta es la compatibilidad más amplia con Antminer de cualquier probador de la línea de la serie K. Tenga en cuenta que el K3L es solo para Antminer; para hashboards de Whatsminer, necesita un dispositivo de prueba Whatsminer dedicado.
Modo 1: PRUEBA ASIC — Verificación de conteo de chips
Este es el modo que más utilizará. TEST ASIC escanea un hashboard conectado y cuenta el número de chips ASIC que responden, comparándolo con el total esperado para ese modelo de placa.
Cómo ejecutarlo:
- Conecte el hashboard al K3L a través del conector de la placa adaptadora (puerto 1) o el conector directo del hashboard (puerto 2), según el tipo de placa.
- Encienda el K3L. El probador detectará automáticamente la serie de la placa conectada y entrará en la interfaz de prueba. Si la detección automática falla, puede seleccionar manualmente la serie del menú usando B1/B2 para desplazarse y B3 para confirmar.
- Seleccione TEST ASIC en el menú de modo usando B1/B2, luego presione B3.
- El probador comenzará a escanear. La pantalla muestra el conteo de chips en ejecución a medida que avanza por la placa.
- Cuando termine, la pantalla muestra los chips detectados frente a los esperados. Por ejemplo, un hashboard S19pro debería reportar 110 chips por placa (660 en total en 6 placas). Cualquier déficit indica chips defectuosos o que no responden.
Puede presionar B1 para volver a ejecutar la prueba varias veces en la misma placa. Es una buena práctica ejecutar de 3 a 5 escaneos consecutivos: un chip intermitente puede pasar en un escaneo y fallar en el siguiente, por lo que un solo paso no es concluyente.
Modo 2: PRUEBA DE TEMPERATURA — Verificación de temperatura
TEST TEMP lee los sensores de temperatura integrados y muestra la temperatura actual del hashboard. Esto es útil para verificar la aplicación de pasta térmica después de una reparación, confirmar que la placa no se está sobrecalentando bajo una carga de banco controlada o diagnosticar una placa que se ralentiza en producción a pesar de un funcionamiento aparentemente normal del ventilador.
Cómo ejecutarlo:
- Con el hashboard conectado, seleccione TEST TEMP en el menú de modo usando B1/B2, luego presione B3.
- La pantalla muestra la lectura de temperatura en tiempo real de los sensores de la placa.
- Presione B4 para volver al menú principal cuando termine.
Tenga en cuenta que la temperatura de banco ≠ temperatura de producción. Una placa que marca 35°C en el banco sin flujo de aire funcionará significativamente más caliente dentro de un minero cerrado bajo carga hash completa. TEST TEMP es una verificación de cordura, no una simulación térmica.
Modo 3: REPARAR EEPROM — Leer y escribir datos de Hashboard
La EEPROM almacena los datos de identidad del hashboard: número de serie, revisión de la placa, parámetros de calibración y tablas de frecuencia. REPAIR EEPROM le permite leer estos datos (hacer una copia de seguridad) o escribir nuevos datos (restaurar una EEPROM corrupta o sincronizar números de serie después de un cambio de placa).
Cómo ejecutarlo:
- Seleccione REPAIR EEPROM en el menú de modo usando B1/B2, luego presione B3 para ingresar.
- Presione B1 para leer los datos EEPROM actuales del hashboard conectado. El probador mostrará los valores almacenados.
- Presione B2 para escribir datos EEPROM en la placa. Esto sobrescribe el contenido existente de la EEPROM con los datos almacenados actualmente en la memoria del probador.
- Presione B4 para volver.
Cuándo necesitará este modo:
- La EEPROM de un hashboard está corrupta y la placa de control no puede identificarla; el minero reporta la placa como "desconocida" o se niega a inicializarla.
- Está cambiando un hashboard entre mineros y necesita sincronizar el número de serie para que la placa de control acepte la placa de reemplazo sin activar un error de discrepancia.
- Desea hacer una copia de seguridad de la EEPROM de una placa en funcionamiento antes de realizar una reparación de chips, para poder restaurarla si algo sale mal.
Una ventaja clave de la función EEPROM del K3L es que funciona de forma autónoma: no requiere conexión a PC ni a PSU. Los flujos de trabajo anteriores para la edición de EEPROM a menudo requerían una computadora portátil con software serie y un minero encendido, lo que hacía que las reparaciones en campo fueran poco prácticas.
Modo 4: PRUEBA DE VENTILADOR
La función de prueba de ventiladores es nueva en el K3L (no disponible en el K8 o K9). Utiliza un adaptador de prueba de ventiladores dedicado que se conecta al cuerpo del probador.
Cómo ejecutarlo:
- Conecte la placa adaptadora del ventilador al puerto de la placa adaptadora del K3L.
- Conecte el ventilador que desea probar al adaptador del ventilador. El K3L admite conectores KF2510 de 4 pines, KF2510 de 6 pines y 5557 cuadrado de 4 pines; esto cubre prácticamente todos los ventiladores Antminer actuales y muchos de repuesto de terceros.
- Seleccione FAN TEST en el menú, luego presione B3 para ingresar.
- La pantalla muestra: estado FAN-OFF/FAN-ON, Frec (frecuencia), PWM % y RPM.
- Use B1 y B3 para ajustar la velocidad del ventilador hacia arriba y hacia abajo. El probador impulsa el ventilador con el ciclo de trabajo PWM seleccionado y lee las RPM reales de la señal de tacómetro.
Importante: la prueba del ventilador se ejecuta en un bucle continuo. El ventilador seguirá girando a la velocidad establecida hasta que presione B4 para salir. Pruebe un ventilador a la vez.
Lo que debe buscar: un ventilador debe arrancar suavemente a bajo PWM, alcanzar RPM estables proporcionales al ciclo de trabajo y reportar una señal de tacómetro limpia (sin saltos erráticos de RPM). Un ventilador que marca 0 RPM a pesar de estar encendido, o que muestra RPM salvajemente fluctuantes, tiene un cable de tacómetro defectuoso o un rodamiento fallido.
Modo 5: PRUEBA DE PSU
El modo de prueba de PSU verifica que una fuente de alimentación de Bitmain esté entregando el voltaje de salida correcto.
Cómo ejecutarlo:
- Conecte la placa adaptadora entre el K3L y la salida de 12V de la PSU.
- Encienda la PSU.
- Seleccione PSU TEST en el menú. Use B1/B2 para seleccionar el tipo de placa (esto establece la referencia de voltaje esperada).
- La pantalla muestra el voltaje de salida medido. Una PSU saludable debe leer en el rango de 10.0–12.5 V, dependiendo del modelo y el estado de carga.
- Si la pantalla muestra "NO PSU", la PSU no está conectada, no está encendida o tiene una falla que impide la salida.
La prueba de la PSU es una verificación rápida de aprobado/reprobado. Para un diagnóstico más profundo de la PSU (medición de ondulación, pruebas de carga, análisis de bucle de retroalimentación), aún necesita un multímetro de banco y un osciloscopio. Pero para el triaje, especialmente cuando tiene una pila de mineros devueltos y necesita clasificar "PSU defectuosa" de "hashboard defectuosa", el modo PSU del K3L ahorra un tiempo significativo.
K3L vs. K8 vs. K9: ¿Cuál necesita?
| Característica | K8 | K9 | K3L |
|---|---|---|---|
| Prueba de recuento de chips ASIC | Sí | Sí | Sí |
| Prueba de temperatura | Sí | Sí | Sí |
| Lectura/escritura EEPROM | No | Sí | Sí (autónomo, no necesita PC) |
| Prueba de PSU | Sí | Sí | Sí |
| Prueba de ventilador | No | No | Sí (conectores KF2510 + 5557) |
| Soporte S21 / T21 | No | Limitado | Completo |
| Soporte serie Hydro | No | No | Sí |
| Sonda de señal RI | No | No | Sí |
Si su taller repara principalmente unidades S17/S19 refrigeradas por aire y ya posee un K9, la actualización es opcional. Si maneja modelos S21, Hydro o desea realizar pruebas de ventilador incorporadas sin un equipo separado, el K3L es la decisión correcta.
Consejos prácticos del banco de pruebas
Ejecute múltiples escaneos ASIC. Una sola prueba de conteo de chips puede pasar por alto fallas intermitentes. Realizamos de 3 a 5 escaneos consecutivos en cada placa. Un chip que pasa 4 de 5 veces sigue siendo un chip que fallará en producción.
Realice una copia de seguridad de la EEPROM antes de cualquier retrabajo. Se tarda 30 segundos y le evita tener que buscar un archivo EEPROM de donante si su escritura sale mal o el reemplazo del chip altera los datos.
Pruebe el ventilador antes de volver a ensamblar. Es mucho más rápido probar un ventilador en el adaptador de banco K3L que instalarlo en el minero, encenderlo y descubrir que está muerto. Incluya la prueba del ventilador en su lista de verificación de reensamblaje.
Clasifique las PSU en lotes. Al procesar mineros devueltos, haga que cada PSU pase por el modo de prueba de PSU antes incluso de abrir el minero. Solucionará el 30-40% de los tickets de "minero muerto" en menos de un minuto cada uno.
