Por qué la familia M30S sigue siendo relevante en 2026
Los Whatsminer M30S, M30S+ y M30S++ son las unidades que le valieron a MicroBT su actual cuota de mercado. Lanzados en 2020-2021, han envejecido bien: el M30S++ todavía genera 110 TH/s a unas 31 J/TH, lo que lo mantiene rentable con una energía inferior a 0,07 $/kWh, y toda la familia se comercializa fuertemente en el mercado secundario. Si hoy compra ASICs usados, las unidades M30S están en cada lote.
Eso también significa que vienen con kilómetros de uso. El ciclo térmico, los sitios polvorientos, los cortes de energía y tres o cuatro años de operación 24/7 tienen el mismo efecto en el hardware de Whatsminer que en cualquier otra cosa: las cosas se rompen. Esta guía describe las fallas que vemos con mayor frecuencia en las unidades de la serie M30S en el banco de reparación, cómo diagnosticar cada una y las piezas y herramientas que necesita para repararlas.
La familia M30S de un vistazo
| Modelo | Hashrate | Potencia de pared | Eficiencia | Chip principal |
|---|---|---|---|---|
| M30S | 86–88 TH/s | ~3,268 W | ~38 J/TH | KF1950 |
| M30S+ | 100–102 TH/s | ~3,400 W | ~34 J/TH | KF1950 |
| M30S++ | 110–112 TH/s | ~3,410 W | ~31 J/TH | KF1968 / KF1968E |
Los tres comparten el mismo chasis, los mismos ventiladores, la misma familia de placas de control y el mismo diseño de PSU. La principal diferencia de reparación entre ellos es el chip: el M30S y el M30S+ utilizan el KF1950, mientras que el M30S++ utiliza el KF1968 o KF1968E de mayor rendimiento, que también se utiliza en las series M50 y M53.
Fallo #1: El minero no arranca — Códigos de error de la PSU 236, 255, 268
Con mucho, la llamada más común que recibimos sobre las unidades M30S es "solía funcionar, ahora no arranca". En el panel de control o en el registro de la API, esto suele aparecer como código de error 236, 255 o 268. Los tres se encuentran en la categoría de PSU y generalmente significan que la fuente de alimentación no está entregando 12 V limpios a las placas hash en el arranque, o que el protocolo de arranque con la placa de control ha fallado.
Cómo diagnosticar:
- Con el minero encendido pero sin minar, mida la salida de la PSU en el bus de 12 V. Debería ver un voltaje constante de 12.1-12.5 V en ralentí. Cualquier valor por debajo de 11.8 V, por encima de 13 V o lecturas inestables apunta a la PSU.
- Compruebe el ventilador de la PSU. Si el ventilador de la PSU no se enciende al encenderla, es probable que la protección interna de la PSU se haya activado. Apague y vuelva a encender la corriente alterna e intente de nuevo.
- Cambie la PSU por una unidad en buen estado de otro M30S. Si el minero arranca con la PSU donante, la PSU original es la falla.
- Si la PSU donante también falla, el problema está río abajo: una placa hash en cortocircuito o un fallo de arranque de la placa de control.
En la práctica, aproximadamente el 70% de los códigos 236/255/268 se resuelven con un cambio de PSU. El 30% restante se remonta a una placa hash que consume demasiada corriente al arrancar, lo que activa la protección contra sobrecorriente de la PSU. Este segundo caso se trata en el Fallo #2.
Fallo #2: Hashboard no detectado o chips faltantes
El segundo patrón de falla más común del M30S es que una de las tres placas de hash se apague, ya sea "placa 0/1/2 no encontrada" en los registros o un recuento de chips insuficiente (por ejemplo, 105 chips detectados en lugar de los 108 o 148 completos según la variante).
En las placas M30S, las fallas de chip casi siempre involucran el riel de 1.8 V. Cuando un chip ASIC falla, típicamente cortocircuita su suministro interno de 1.8 V a tierra, lo que arrastra el riel de todo el grupo de chips. La placa no se inicializará o detectará solo los chips anteriores al cortocircuito.
Pruebas de voltaje: la fórmula clave:
En una placa hashboard M30S con, por ejemplo, 9 grupos de chips, el voltaje total del dominio bajo operación normal debería ser de alrededor de 2.8-2.9 V. Si mide menos de 2.5 V o ve que el riel se hunde, uno o más chips en ese dominio están cortocircuitando su suministro de 1.8 V. Se recomienda encarecidamente un osciloscopio en lugar de un multímetro aquí, el voltaje del reloj tiene componentes de alta frecuencia que un DMM promediará incorrectamente, y puede diagnosticar erróneamente una placa sana.
Flujo de trabajo de diagnóstico:
- Retire la placa hash y pruébela en un dispositivo de prueba Whatsminer M30/M50 para aislarla del resto del minero.
- Mida el riel de 1.8 V en cada grupo de chips. Cualquier grupo con una lectura por debajo de la especificación contiene al menos un chip fallido.
- Reduzca el problema calentando cada chip en el grupo sospechoso con aire caliente (brevemente, 60–70°C en la superficie); el chip en cortocircuito generalmente se calentará más rápido que sus vecinos porque consume más corriente.

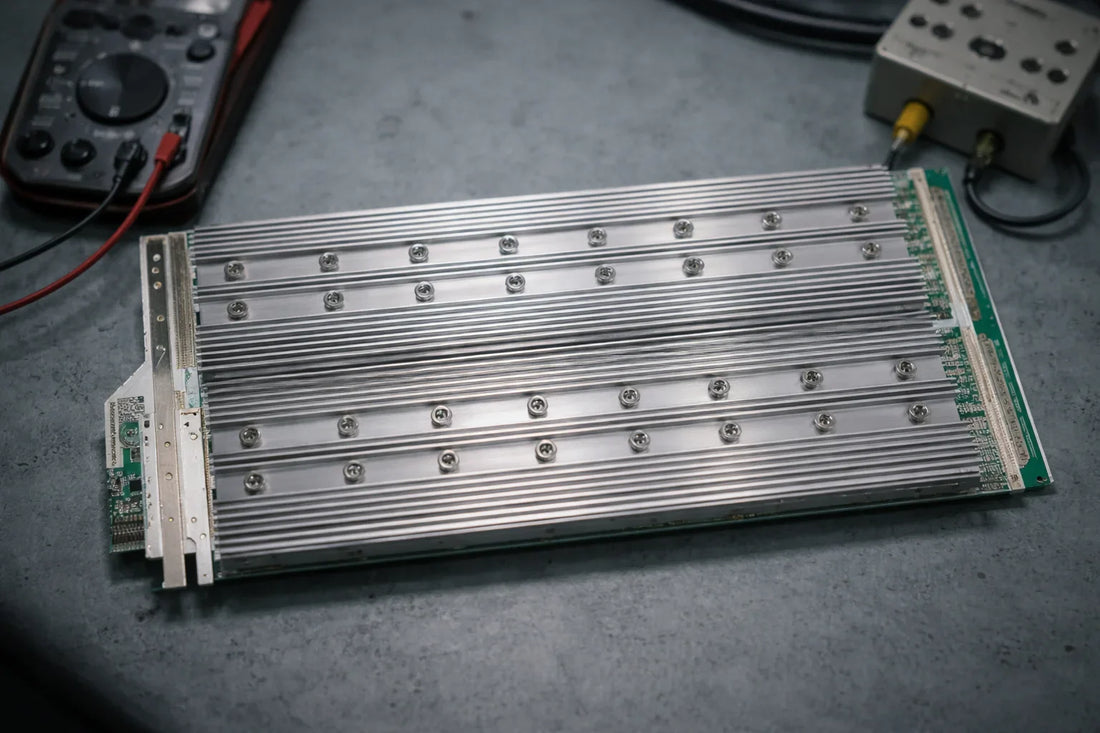

- Reemplace el chip defectuoso con un KF1950 nuevo (o KF1968/KF1968E para M30S++). Los disipadores de calor atornillados son una verdadera ventaja aquí: no necesita desoldar el disipador de calor para acceder al chip.
Después del reflujo, vuelva a probar en el dispositivo antes de devolver la placa al minero. Una placa que lee un voltaje limpio en todos los dominios pero que aún no logra generar hash a menudo tiene un segundo chip débil que fallará a las pocas horas de la carga de producción.
Fallo #3: Error 530 — Fallo de detección de SM0
El error 530 en la familia M30S significa "fallo de detección SM0"; esencialmente, la placa de control no puede leer una respuesta de máquina de estado válida de una placa hash. En más del 80% de los casos, esto resulta ser un problema del ventilador, no un problema de la placa hash, lo que sorprende a la gente.
El firmware del M30S monitorea las RPM del ventilador como parte de la verificación de seguridad en el arranque. Si un ventilador reporta 0 RPM, reporta RPM erráticas o tiene un cable de señal desconectado, la placa de control interpreta esto como un estado térmico inseguro y se niega a activar las placas hash, y el síntoma resultante se registra como SM0 en lugar de como una falla del ventilador, lo que envía a los técnicos de reparación a buscar en el lugar equivocado.
Compruebe en este orden:
- Inspeccione ambos conectores del ventilador en la placa de control. Vuelva a conectarlos; el conector de 4 pines es conocido por desconectarse parcialmente debido a la vibración.
- Encienda y verifique que ambos ventiladores giren y aumenten la velocidad. Un ventilador que arranca, funciona durante 2-3 segundos y luego se detiene tiene un rodamiento defectuoso o una señal de tacómetro defectuosa.
- Cambie por un ventilador de 4 pines de 14 cm KZ14038B012U (el ventilador estándar del M30/M31/M32) en la posición sospechosa. Si el error se soluciona, el ventilador original es el culpable.
- Solo después de confirmar que ambos ventiladores están bien, debe verificar la comunicación de la placa hash/placa de control.
Fallo #4: Fallo mecánico del ventilador
El polvo en el sitio mata los ventiladores del M30S más rápido que cualquier otra cosa. El diseño del ventilador de rodamiento de bolas de 14 cm es duradero pero no invencible; en sitios polvorientos, los rodamientos se obstruyen y las aspas se deforman por el calor. Los síntomas incluyen RPM reducidas (el ventilador gira pero no puede alcanzar el punto de ajuste), traqueteo audible del rodamiento y, en la última etapa de falla, un ventilador que no arranca desde parado.
Debido a que el firmware de Whatsminer permite la operación con un ventilador averiado a un rendimiento reducido, muchos operadores ni siquiera saben que tienen una falla de ventilador hasta que la unidad se desacelera. Verifique la telemetría del ventilador en la interfaz de usuario web: ambos ventiladores deben reportar RPM similares. Una diferencia superior al 20% entre los dos es una señal de que uno está fallando.
El reemplazo es sencillo: cuatro tornillos por ventilador, cambiar el conector, sujetar el cableado lejos de las aspas con bridas. Utilice la pieza exacta (KZ14038B012U o equivalente); la señal del tacómetro y la curva de respuesta PWM son importantes para el bucle de control térmico del firmware.
Fallo #5: Comunicación de la placa de control / placa adaptadora
Si la PSU está bien, los ventiladores están bien, las tres placas hash se prueban correctamente en el banco, pero el minero ensamblado aún no funciona, mire la placa adaptadora entre la placa de control y las placas hash.
El M30S utiliza una pequeña placa elevadora/adaptadora (la placa adaptadora M20/M30) que se encuentra entre el controlador y el backplane de la placa hash. Estas placas tienen una alta tasa de fallos en relación con su costo: los conectores soportan estrés térmico y el enrutamiento de las pistas es denso. Una placa adaptadora defectuosa produce errores de comunicación intermitentes que parecen fallos de la placa hash.
Antes de reemplazar la placa de control CB4v10 H6 completa (el controlador estándar M20/M30/M31/M32, una pieza significativamente más cara), cambie primero la placa adaptadora. Es un trabajo de 5 minutos y resuelve una parte significativa de los casos de "controlador muerto".
Referencia rápida de clasificación
| Síntoma | Primera comprobación | Solución más probable |
|---|---|---|
| Error 236 / 255 / 268 | Salida de la fuente de alimentación en el bus de 12 V | Sustitución de la fuente de alimentación (70%) o placa hash en cortocircuito |
| Hashboard no detectado / recuento de chips insuficiente | Riel de 1.8 V por grupo de chips | Reemplazo de chip KF1950 o KF1968 |
| Error 530 (SM0) | Ambos conectores de ventilador + RPM | Volver a conectar el conector o cambiar el ventilador |
| Hashrate reducido / estrangulamiento | Delta de RPM del ventilador > 20% | Reemplazo del ventilador (KZ14038B012U) |
| Pérdida intermitente de hashboard después de la limpieza del banco | Placa adaptadora | Cambiar la placa adaptadora M20/M30 antes de la placa de control |
Herramientas de prueba que realmente utilizarás
Para un banco que repara unidades M30S regularmente, dos dispositivos realizan casi todo el trabajo: el dispositivo de prueba de la serie M30/M50 para pruebas a nivel de hashboard, y el dispositivo M20/M21/M30/M31 más antiguo para las variantes de chip KF1920/1921/1930 anteriores que todavía están en circulación.
Más allá de los dispositivos, los elementos esenciales son un osciloscopio (para la verificación del voltaje del reloj descrita en el Fallo #2, un DMM te engañará), una buena estación de retrabajo de aire caliente para el reemplazo de chips y un stock de ventiladores de repuesto, placas adaptadoras y chips comunes para que puedas completar las reparaciones en lugar de pedir piezas en medio del trabajo.
Piezas para mantener en stock
Según lo que enviamos semana tras semana para reparaciones de M30S, las piezas de alta rotación son:
- Chips KF1950 (para el reemplazo de chips de placas hash M30S y M30S+)
- Chips KF1968 / KF1968E (para M30S++ y el chip compartido M50/M53)
- Ventiladores de 4 pines de 14 cm KZ14038B012U
- Placas adaptadoras M20/M30
- Pasta térmica / masilla para volver a colocar los disipadores de calor después del reemplazo del chip
Las placas de control y las fuentes de alimentación tienen una rotación menor pero un costo más alto; vale la pena tener una o dos de cada una si opera un servicio de reparación dedicado, pero no en el inventario de todos los operadores.
