Placa de control Avalon BAT54C WW1 Diodo de barrera Schottky
No se pudo cargar la disponibilidad de retiro
Cómo hacer un pedido
- Añada al carrito y finalice con Bank Deposit, o envíenos su lista de piezas.
- Confirmamos stock y envío y le enviamos una factura proforma.
- Pague por transferencia T/T (USD), USDT, USDC o BTC.
- Enviamos con número de seguimiento.
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product

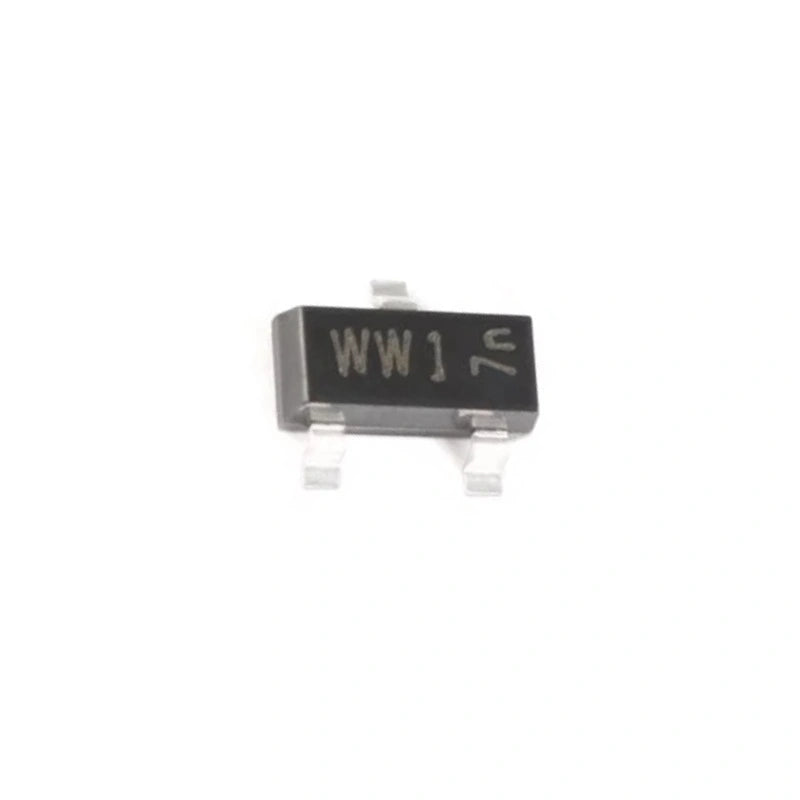

Diodo de barrera Schottky BAT54C WW1 | Pieza de reparación SOT-23 para placa de control Avalon
El BAT54C (marca de serigrafía "WW1") es un diodo de barrera Schottky de alto rendimiento en el encapsulado de plástico SMD SOT-23, utilizado como pieza de reparación a nivel de chip en placas de control Canaan Avalon. La topología de doble diodo con anillo de guarda integrado ofrece baja tensión directa y baja capacitancia para aplicaciones de conmutación y protección.
Especificaciones eléctricas estándar del BAT54C: VRRM 30V, IF 200mA continuo, VF ~0.32V a 1mA, calificado para automoción AEC-Q101. Uso típico en placas de control Avalon: conmutación de ultra alta velocidad, sujeción de tensión, terminación de línea y protección contra polaridad inversa.
Cuándo reemplazar un BAT54C WW1
- La placa de control Avalon no arranca con uno o más diodos de protección en cortocircuito en los rieles de alimentación.
- La prueba de diodo con multímetro muestra una unión en cortocircuito o abierta en la posición del BAT54C.
- Daño visible en el encapsulado SOT-23: plástico quemado o agrietado.
- Un evento de polaridad inversa causó daños en cascada, incluido el diodo de protección.
Especificaciones del diodo Schottky BAT54C WW1
| Característica | Especificación |
|---|---|
| Tipo | Diodo de barrera Schottky doble (cátodo común) |
| Marca de serigrafía | WW1 |
| Tensión inversa (VRRM) | 30V |
| Corriente directa (IF) | 200mA continuo |
| Tensión directa (VF) típica | 0.32V a 1mA |
| Capacitancia | Baja (anillo de guarda integrado) |
| Calificación | Grado automotriz AEC-Q101 |
| Encapsulado | SOT-23 SMD |
| Aplicación | Protección / conmutación de la placa de control Avalon |
Preguntas frecuentes — Diodo Schottky BAT54C WW1
P: ¿Qué significa la marca de serigrafía "WW1"?
R: WW1 es el código de marca de serigrafía SMD estándar para los diodos Schottky de la familia BAT54C en encapsulados SOT-23. Diferentes proveedores usan la misma marca para piezas compatibles; las especificaciones eléctricas del BAT54C son la referencia estándar JEDEC.
P: BAT54C vs BAT54A vs BAT54S — ¿cuál es la diferencia?
R: Son tres configuraciones del mismo encapsulado de diodo doble SOT-23. BAT54C = cátodo común (dos ánodos externos). BAT54A = ánodo común. BAT54S = serie. Siempre haga coincidir la marca de serigrafía de la pieza original — una configuración incorrecta = un comportamiento de circuito incorrecto.
P: ¿Cómo lo pruebo en circuito?
R: Multímetro en modo de prueba de diodo. Un Schottky sano muestra ~0.2-0.4V en directa, OL en inversa. Cortocircuitado = ~0V en ambos sentidos; abierto = OL en ambos sentidos.
P: ¿Precios al por mayor?
R: Sí — envíe un correo electrónico a contact@lys-sz.com para cantidades en cinta y carrete.
Productos relacionados
- Diodo TVS SMBJ15CA 15V 600W
- Diodo ESD PESDNC2FD3V3B (Hash Board de Antminer)
- Placa de control Avalon (A1566 / A1366 / A1346 / A1446 / A1466)
- Transistor NPN 2SD882T-P (Minero Avalon)
¿Bancos de reparación de placas de control Avalon que almacenan diodos BAT54C en volumen? Envíe un correo electrónico a contact@lys-sz.com para obtener precios de cinta y carrete. Envío a todo el mundo desde nuestro almacén en Shenzhen.
