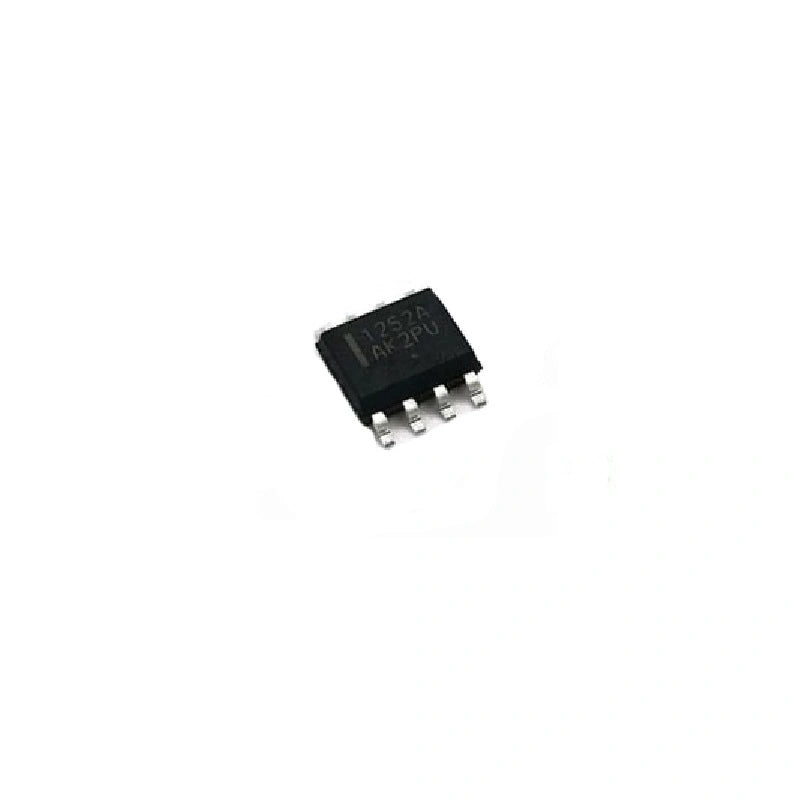

Diseñe fuentes de alimentación resistentes con NCP1252ADR2G: un controlador PWM en modo actual de alto rendimiento

Diseñe fuentes de alimentación resistentes con el NCP1252ADR2G, un controlador PWM en modo corriente de alto rendimiento diseñado para aplicaciones de reenvío y retorno. Desarrollado específicamente para el mercado de adaptadores y ATX, este controlador ofrece una frecuencia de conmutación flexible y la capacidad de manejar sobrecarga/corriente temporal y bloquear fallas permanentes. Además, la duración del arranque suave es flexible, lo que permite un funcionamiento más fluido de la fuente de alimentación incluso después de la detección de una caída de tensión.

Se mejora la inmunidad al ruido y la firma EMI se extiende para un rendimiento óptimo. Sin necesidad de un controlador MOSFET de alimentación externa, se guardan los componentes externos y la carga ficticia y se conserva el área de la PCB.

Frecuencia de conmutación flexible y rendimiento mejorado: NCP1252ADR2G para aplicaciones de reenvío y retorno

Características del producto:

• Categoría: Circuitos integrados (CI) Gestión de energía (PMIC) Reguladores de voltaje - CC Controladores de conmutación CC
• Paquete/Caja: SOIC-8 Estrecho
• Topología: Flyback, salida directa
• Aislamiento: Aislado
• Frecuencia - Conmutación: 65kHz
• Ciclo de trabajo: 75%
• Voltaje - Alimentación: 8,4V ~ 20V
• Corriente - Suministro: 1mA
• Temperatura de funcionamiento: -40°C ~ 125°C (TJ)
• Aplicaciones: Fuentes de alimentación para cajas plateadas de PC, convertidor adaptador AC-DC, adaptador de juegos
• Productos finales: computadoras de escritorio
