Rectificador de barrera Schottky SBL3040CT para PSU Bitmain APW9 APW9+

Rectificador de barrera Schottky SBL3040CT | Diodo de reemplazo 30A / 40V para reparación de fuentes de alimentación Bitmain APW9 / APW9+

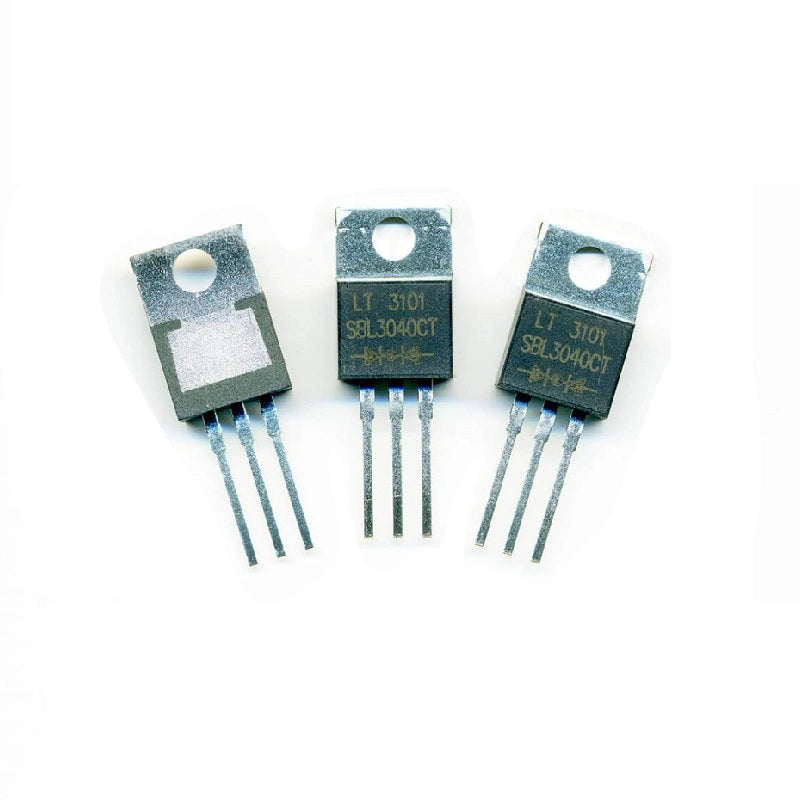

El SBL3040CT es un rectificador de barrera Schottky de 30A / 40V en un encapsulado TO-220AB, dimensionado para la etapa de salida de las fuentes de alimentación Bitmain APW9 y APW9+. Reemplazo directo cuando el rectificador original falla: la conducción de portadores mayoritarios de alta eficiencia, la baja caída de voltaje directo y la alta capacidad de sobretensión mantienen la etapa de salida de la fuente de alimentación funcionando de manera limpia a través de las fluctuaciones diarias de voltaje de la operación de minería.

Construido alrededor de una unión Schottky de silicio con anillo de guarda integrado para protección transitoria. El anillo de guarda absorbe los picos de voltaje y los eventos transitorios que de otro modo dañarían una unión desprotegida con el tiempo. Envolvente de voltaje inverso de 40V a 45V con corriente directa continua de 30A, encapsulado de plástico moldeado TO-220AB y clasificación de inflamabilidad UL94 V-0. Reemplazo directo para la pieza original que Bitmain especifica en las unidades de producción APW9 / APW9+.

Cuándo reemplazar el SBL3040CT

• La línea de salida del APW9 / APW9+ está muerta o fuera de especificación: el rectificador falló abierto o en cortocircuito, el controlador primario no puede impulsar la salida de forma limpia.
• Quemadura o decoloración visible en el encapsulado del SBL3040CT: daño térmico o por sobretensión, reemplazo directo.
• Rizado de salida excesivo visible en un osciloscopio: rectificador degradado en la salida, los condensadores de salida ya no filtran limpiamente.
• Disparo por sobrecorriente al inicio: cortocircuito a través del rectificador que lleva al primario a protección.
• Reacondicionamiento preventivo de la fuente de alimentación: reemplazar junto con los condensadores de salida durante una reconstrucción completa del APW9.

Especificaciones del rectificador Schottky SBL3040CT

Preguntas frecuentes — Rectificador Schottky SBL3040CT

P: ¿Cuál es la diferencia entre el SBL3040CT y el SBL2040CT / SBT20100CT?
R: Misma familia Schottky, diferente clasificación de corriente (20A vs 30A) y diferente clasificación de voltaje (40V vs 100V). Coincida exactamente con la pieza que la fuente de alimentación original especifica; la sustitución de un rectificador de menor corriente en una línea de mayor corriente fallará bajo carga.

P: ¿Cómo confirmo que el SBL3040CT es el componente defectuoso?
R: Pruebe con polarización directa y polarización inversa con un multímetro; un Schottky saludable lee ~0.3-0.5V en polarización directa e infinito en polarización inversa. Cortocircuito en cualquier dirección o circuito abierto en ambas direcciones = defectuoso. La inspección visual detecta los casos obvios de quemaduras.

P: ¿Se requiere disipación de calor al instalar?
R: Sí, el encapsulado TO-220AB debe montarse en un disipador de calor (normalmente el chasis de aluminio principal de la fuente de alimentación o el disipador de calor de la PCB de salida) para manejar 30A continuos. Sin disipación de calor, la pieza se sobrecalentará y fallará bajo carga.

P: ¿Precios al por mayor para talleres de reparación?
R: Sí, envíe un correo electrónico a contact@lys-sz.com con su volumen mensual. Se disponen de cantidades en tubo.
