Руководство по ремонту хэш-платы Antminer S19 и список компонентов (обновление 2026)

Antminer S19 — это оригинальный SHA-256 майнер с воздушным охлаждением, созданный на чипе BM1398. Он был выпущен в 2020 году и до сих пор используется в бесчисленных промышленных операциях. Платформа S19 существует в нескольких ревизиях печатных плат (BHB42801, BHB42821, BHB42831, BHB42841, NBS1902) — большинство из них построены на чипе BM1398BB, а более поздняя ревизия BHB42831 перешла на кремний BM1362AK. Это руководство посвящено преобладающей конфигурации на базе BM1398 и включает полный список компонентов с прямыми ссылками на источники для каждой детали на плате.

Почему ремонт хэш-платы S19 по-прежнему актуален в 2026 году

S19 остается одним из самых широко используемых майнеров BTC на планете. Даже спустя пять лет после выпуска, крупные парки продолжают работать на хостинговых площадках и в условиях низкой стоимости электроэнергии, где производительность около 95 TH/s на единицу все еще прибыльна. При стоимости полной замены хэш-платы, в несколько раз превышающей стоимость ремонта на уровне компонентов, и широкой доступности чипов BM1398 на вторичном рынке, ремонт на уровне чипов является наиболее экономичным способом поддержания работы этих майнеров — небольшой запас перечисленных ниже деталей покрывает большинство сценариев ремонта.

Обзор архитектуры хэш-платы Antminer S19

Хэш-плата S19 построена в основном на семействе ASIC-чипов BM1398 — 7-нм хэш-движке SHA-256 от Bitmain того поколения. BM1398BB является преобладающей ревизией на большинстве версий печатных плат S19, а BM1398AC встречается на некоторых платах.

Хэш-платы S19 существуют в нескольких ревизиях печатных плат, которые можно определить по номеру детали, напечатанному на плате:

• BHB42801, BHB42821, BHB42841, NBS1902 — варианты на базе BM1398 (количество чипов на плате варьируется в зависимости от хэшрейта, обычно 76-100 в течение всего производственного цикла)
• BHB42831 — более поздняя ревизия печатной платы, перешедшая на кремний BM1362AK, организованная как 88 чипов в 44 доменных областях по 2 чипа в каждой, с повышающим каскадом 19 В на позиции чипа U12, питающим верхние 8 доменов

S19 поставляется с блоком питания серии APW12 (выход 15 В на входную шину хэш-платы). Экосистема платы управления соответствует остальной серии S19 и содержит основной ИС U1 FBGA с однократно программируемой функцией OTP — внезапное отключение питания во время 30-секундной записи OTP навсегда выводит из строя плату управления.

Архитектура датчиков температуры

Хэш-плата S19 содержит два цифровых датчика температуры, расположенных в определенных местах на плате: входной датчик (обычно U7) и выходной датчик (обычно U10). Неисправный датчик выдает неправдоподобные показания температуры — ложно-высокие значения вызывают термический троттлинг и видимую потерю хэшрейта, ложно-низкие могут привести к небезопасному перегреву цепи.

Направления сигналов на хэш-плате S19

• CLK: генерируется кварцевым генератором Y1 25 МГц, распространяется от чипа 01 к последнему чипу. Рабочее напряжение примерно 0,9 В.
• RST: поступает с платы управления, проходит через последовательный резисторный делитель напряжения, распространяется от чипа 01 к последнему чипу. Рабочее напряжение примерно 1,8 В.
• CI (TX): поступает с платы управления, проходит через ИС преобразования уровня U5, распространяется от чипа 01 к последнему чипу. Рабочее напряжение примерно 1,8 В.
• RO (RX): обратное направление — распространяется от последнего чипа обратно к чипу 01, возвращается на плату управления через U2.
• BI (BO): распространяется от чипа 01 к последнему чипу.

Наиболее распространенные неисправности хэш-платы S19

• 0 чипов обнаружено при загрузке — проверьте цепь питания: вход 15 В → выход повышающего преобразователя 19 В → выходы LDO для каждого домена (1,8 В и 0,8 В) → напряжения сигналов чипов (CLK / CI / RST / RO / BI).
• Холодные точки на тепловизоре — одна или несколько позиций чипов остаются холодными, в то время как соседние нагреваются, что указывает на неработающий чип или локальный сбой LDO в этом домене.
• Хэш-плата не обнаружена вообще — обычно это поврежденная EEPROM AT24C02D, вышедший из строя микроконтроллер PIC16F1704 или отсутствующая линия на разъеме.
• Падение хэшрейта с неправдоподобными данными температуры — часто это неисправный датчик температуры LM75A на U7 или U10, вызывающий термический троттлинг. Проверьте напряжение питания 3,3 В на датчике и окружающие пассивные компоненты.
• Жесткое короткое замыкание на линии — обычно это короткое замыкание МОП-транзистора (T2N7002AK для слаботочных сигналов или TPHR9003NL для сильноточных); устраните короткие замыкания перед включением питания, иначе вы спалите дополнительные чипы.
• Случайные перезагрузки под нагрузкой — обычно это деградированный объемный конденсатор (330 мкФ 30 В SMD или 330 мкФ 6240k танталовый), который больше не удерживает напряжение на линии при переходном токе.
• Сбой повышающего каскада — неисправный MP1517DR одновременно отключает питание верхних доменов и отображается как 0 обнаруженных чипов.

Критические компоненты — функции и поведение при неисправности

Хэш-движок ASIC (BM1398BB)

BM1398BB является преобладающим ASIC на большинстве ревизий печатных плат хэш-платы S19 (BHB42801, BHB42841, NBS1902). Каждый чип упакован в корпус QFN и соединен в последовательную цепь — неисправный ASIC отключает последующие чипы в том же домене. Повреждение от электростатического разряда при работе является наиболее распространенной причиной отказа, за которым следует длительное термическое напряжение из-за высохшей термопасты. Тесно связанный вариант BM1398AC также встречается в некоторых производственных партиях и обычно совместим.

Микроконтроллер (PIC16F1704)

Микроконтроллер PIC16F1704 (несмотря на первоначальную маркировку в статье, это микроконтроллер, а не EEPROM) управляет локальным протоколом и идентификацией хэш-платы. Неисправный PIC приводит к потухшему индикатору LED и препятствует распознаванию платы при загрузке. PIC может быть перепрограммирован на месте с использованием PICkit3 + MPLAB IPE с соответствующей шестнадцатеричной прошивкой — это полезный первый шаг перед принятием решения о замене ИС.

EEPROM (AT24C02D)

EEPROM AT24C02D-XHM-T (маркировка ATH915) хранит данные калибровки и идентификации цепи. Поврежденная EEPROM препятствует обнаружению хэш-платы платой управления. Рабочее напряжение 3,3 В.

Регуляторы напряжения (LDO)

В S19 используется несколько LDO для получения различных напряжений на шинах: SGM2036-1.8YN5G (SP7KC) для шины 1,8 В, SGM2036-ADJYN5G/TR (SQ7LA) в качестве регулируемого варианта, MP2019GN в качестве регулируемого LDO 40 В и LN1134A182MR (4VK4) в качестве регулятора 1,8 В в корпусе SOT23-5. Неисправный LDO обычно отключает весь свой локальный домен.

Импульсный регулятор (MP1517DR)

Импульсный регулятор MP1517DR QFN16 обеспечивает регулируемый выход 3,3 В для поддерживающей логики. Неисправный регулятор обычно вызывает обширные последующие сбои, поскольку шина 3,3 В используется несколькими вспомогательными ИС.

МОП-транзисторы

В S19 используются малосигнальные N-канальные МОП-транзисторы T2N7002AK и сильноточные (30 В / 220 А) N-канальные МОП-транзисторы TPHR9003NL для коммутации основного напряжения. Короткозамкнутый сильноточный МОП-транзистор обычно создает жесткое короткое замыкание на своем сток-исток, что препятствует запуску цепи блоком питания.

Датчик температуры (LM75A)

Цифровой датчик температуры LM75A (корпус SOP-8) расположен на позициях U7 (вход) и U10 (выход) на хэш-плате S19. Неисправности проявляются как отсутствующие или неправдоподобные показания температуры — сначала проверьте напряжение питания 3,3 В и окружающие пассивные компоненты, прежде чем заменять ИС.

Защитные диоды

Силовой выпрямитель Шоттки MBR0540 (0,5 А / 40 В SOD-123), диод Шоттки B0540W SF (500 мА SOD-123), стабилитрон BZT52C15 (WJ) и переключающий диод 1N4148W (T4) обрабатывают встроенное ограничение электростатического разряда, свободное хода и коммутацию сигналов. MBR0540 специально используется в повышающем каскаде в качестве диода свободного хода.

Пассивные компоненты

Алюминиевые полимерные конденсаторы 330 мкФ 30 В SMD и танталовые конденсаторы 330 мкФ 6240k (KO-CAP) обрабатывают объемную развязку на этапе подачи питания. Индукторы 10 мкГн HPC1050 обрабатывают накопление энергии на этапах коммутации. Общий запас пассивных компонентов должен включать резисторы 0402 (0 Ом, 51 Ом, 10 К, 4,7 К) и конденсаторы 0402 (0,1 мкФ, 1 мкФ) для общего ремонта SMD.

Список компонентов для ремонта хэш-платы Antminer S19

В таблице ниже перечислены все компоненты, которые LYS Shenzhen хранит на складе для ремонта хэш-платы S19. Каждая запись ведет непосредственно на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или для получения чипов BM1362AK, если вы ремонтируете более позднюю ревизию печатной платы BHB42831.

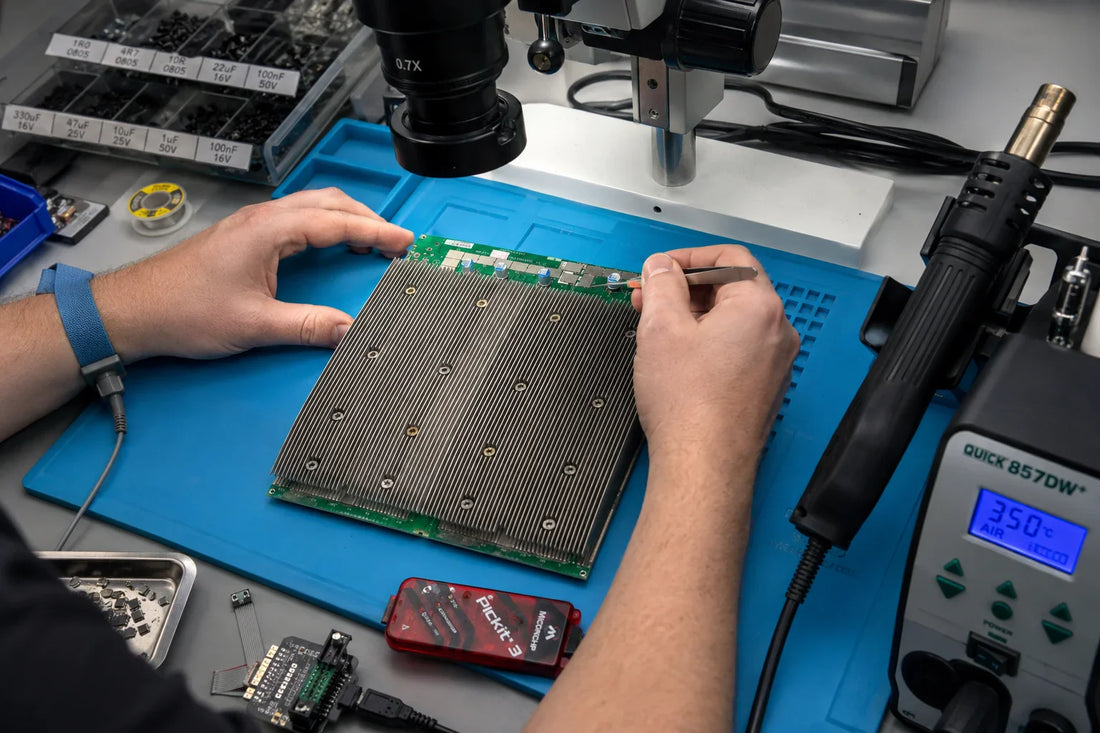

Необходимые инструменты и расходные материалы для ремонта

• Универсальный тестовый стенд для хэш-плат с ЖК-дисплеем — выполняет тесты PT1 (обнаружение чипа) и PT2 (функциональный шаблон) на снятой хэш-плате S19.
• Паяльник с постоянной температурой, установленной на 350–380°C, с заостренным жалом для работы с SMD.
• Паяльная станция с горячим воздухом, рассчитанная на 350–400°C, для удаления и установки чипов BGA / QFN.
• Паяльная паста марки M705, безотмывочный флюс, жидкость для промывки плат с безводным спиртом.
• Оловянные шарики диаметром 0,4 мм для восстановления шариков чипа.
• Мультиметр (рекомендуется Fluke) со сварочными стальными щупами и термоусадочными трубками.
• Осциллограф для проверки пути сигнала.
• Программатор PICkit3 + ПО MPLAB IPE для перепрограммирования микроконтроллера PIC.
• Термопаста с теплопроводностью 5 Вт/мК или выше — требуется для круглосуточной работы майнеров.
• Обычные запасные резисторы 0402 (0 Ом, 51 Ом, 10 К, 4,7 К) и конденсаторы 0402 (0,1 мкФ, 1 мкФ).
• Медный провод 4 AWG (менее 60 см) для силовых кабелей к хэш-плате.

Диагностика и рабочий процесс ремонта

Когда ремонт на уровне чипов имеет больше смысла, чем замена платы

Полная замена хеш-платы S19, если она доступна, обычно стоит на порядок дороже, чем компоненты, необходимые для ремонта на уровне чипов. Для операторов ферм, использующих несколько устройств S19, небольшой запас чипов BM1398BB, наиболее распространенных LDO (SGM2036-1.8YN5G, MP2019GN, LN1134A182MR), импульсного регулятора MP1517DR, EEPROM AT24C02D, микроконтроллера PIC16F1704 и температурных датчиков LM75A покрывает большинство сценариев ремонта на стенде. В сочетании с тестовым стендом для хеш-плат большинство неисправных плат возвращаются к полной производительности менее чем за час.

Совместимые БП и плата управления

S19 поставляется с БП серии APW12 (обычно вариант с выходным напряжением 15 В). Экосистема платы управления соответствует остальной части семейства S19 и содержит стандартную основную микросхему U1 FBGA с однократно программируемой функцией OTP. Внезапное отключение питания во время 30-секундного процесса записи OTP безвозвратно выводит из строя плату управления — после прошивки через SD-карту всегда ждите полные 30 секунд, прежде чем отключать питание.

Часто задаваемые вопросы — Ремонт хеш-платы Antminer S19

Какой чип ASIC используется в S19?

Платформа S19 в основном использует чип ASIC BM1398BB (при этом на некоторых производственных партиях также встречается тесно связанный BM1398AC). Более поздняя ревизия PCB BHB42831 перешла на чип BM1362AK — проверьте номер детали на шелкографии вашей платы, чтобы подтвердить его перед заказом чипов.

Какие ревизии PCB хеш-платы S19 существуют?

Хеш-платы S19 существуют в нескольких ревизиях: BHB42801, BHB42821, BHB42831, BHB42841 и NBS1902. Большинство из них построены на чипах BM1398BB; BHB42831 специально использует BM1362AK, организованные как 88 чипов в 44 доменных напряжениях по 2 чипа в каждом. Номер детали напечатан на наклейке на печатной плате рядом с краем разъема.

Как диагностировать 0 обнаруженных чипов на S19?

Последовательно проверьте цепь питания: наличие входного напряжения 15 В → наличие выходного напряжения 19 В → наличие выходных напряжений LDO 1,8 В и 0,8 В на каждом домене → сигнальные напряжения чипов CLK (~0,9 В), CI (~1,8 В), RST (~1,8 В) и BI в нормальном диапазоне. Обрыв в любом месте этой цепи локализует неисправность.

Какова правильная последовательность включения хеш-платы S19 на стенде?

Сначала подключите отрицательный медный провод питания, затем положительный медный провод, а затем подключите сигнальный кабель. Отключите в обратном порядке. Неправильный порядок является наиболее распространенной причиной повреждения чипов преобразования уровня (U2, U5), которые затем сообщают о 0 чипах при каждом последующем тесте.

Какую термопасту следует использовать на хеш-плате S19?

Используйте термопасту с теплопроводностью 5 Вт/мК или выше. Хеш-платы S19 генерируют значительное непрерывное тепло при круглосуточной работе майнинга, и потребительские пасты высыхают в течение нескольких месяцев. Интервал повторного нанесения зависит от окружающей среды — 12-18 месяцев в стандартных хостинговых центрах, 6-12 месяцев в пыльных или жарких установках.
