Руководство по ремонту и список компонентов блока питания Bitmain APW12

Руководство по ремонту и перечень компонентов блока питания Bitmain APW12 (обновление 2026 года)

Bitmain APW12 — это основной блок питания поколения Antminer S19, обеспечивающий питанием семейства S19, S19j, S19j Pro, S19j Pro+, S19k Pro, S19 XP и S19 Hydro во всех вариантах, выпущенных Bitmain с 2020 по 2024 год. Построенный на квазирезонансной обратноходовой топологии с контроллером ICE2QR4765 и двойными ШИМ-каскадами NCP1252/NCP1253A, APW12 выпускается в нескольких подвидах (APW121215, APW121417a, APW121417b), настроенных на определенные диапазоны выходного напряжения. В данном руководстве рассматриваются 16 наиболее уязвимых компонентов, рабочий процесс диагностики, специфичный для APW12, и полный сценарий ремонта с прямыми ссылками на источники — в сочетании с нашими сопутствующими руководством по ремонту хеш-плат S19, руководством по хеш-платам S19j Pro и руководством по хеш-платам S19 XP для полного охвата ремонта майнеров серии S19.

Почему ремонт БП APW12 важен в 2026 году

Серия APW12 питает крупнейшую в мире установленную базу для майнинга биткойнов. Каждый майнер класса Antminer S19 — от обычных S19 до семейства S19j Pro, S19k Pro, S19 XP и вариантов S19 Hydro — работает от БП семейства APW12. Поскольку парк S19 по-прежнему прибылен в условиях низкой стоимости электроэнергии после халвинга, поддержание работоспособности БП APW12 является наиболее эффективным рабочим процессом для любого оператора фермы. Полная замена БП стоит значительно дороже, чем компоненты, необходимые для ремонта на уровне чипов, а квазирезонансная обратноходовая топология APW12 является зрелой, хорошо документированной и восстанавливаемой после большинства распространенных сбоев.

Совместимые модели Antminer

Серия APW12 использовалась в следующих моделях Antminer поколения S19:

• Семейство S19: S19, S19 Pro, S19a, S19a Pro
• Семейство S19j: S19j, S19j Pro, S19j Pro+, S19j Pro Hydro
• S19k Pro: полная серия по всем диапазонам хешрейта
• S19 XP: S19 XP (специфичный вариант APW17 для некоторых устройств XP; APW12 для более раннего производства)
• S19 Hydro: варианты HHB28601 hydro (также совместимы APW9 / APW9+ / APW11)

Семейство APW12 включает три часто встречающихся подварианта:

• APW121215 / APW121215a: диапазон выходного напряжения 12-15 В постоянного тока — стандарт для большинства устройств S19 / S19j / S19 Pro
• APW121417a / APW121417b: диапазон выходного напряжения 14-17 В постоянного тока — используется на более мощных S19j Pro+, S19k Pro и некоторых устройствах S19 XP

Новая серия APW17 питает майнеры S21 / S21 XP с другой топологией; для семейства S21 см. предстоящее руководство по ремонту APW17. Серия Whatsminer P21 выполняет аналогичную роль в майнерах MicroBT — см. наше руководство по ремонту БП Whatsminer P21 для эквивалента MicroBT.

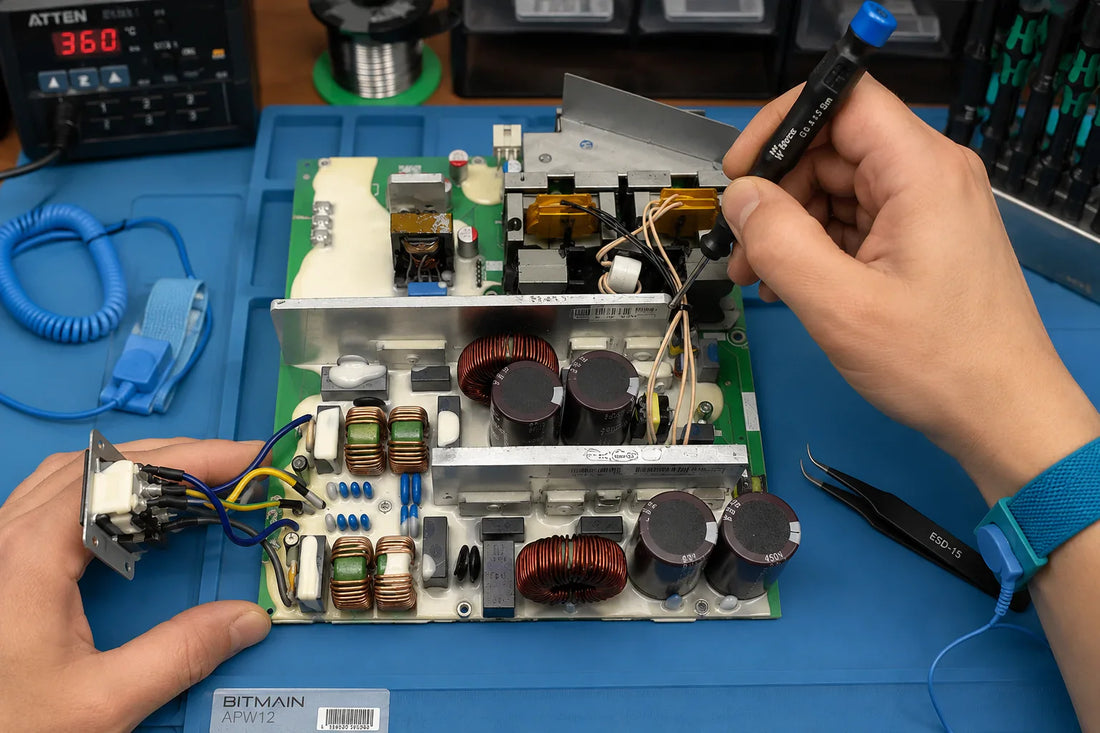

Архитектура БП APW12: краткий обзор

APW12 — это квазирезонансный импульсный источник питания с двойным ККМ, цифровым мониторингом и отдельной дежурной шиной. Ключевые архитектурные элементы:

• Диапазон входного напряжения: 180-300 В переменного тока. Первичная цепь состоит из двух независимых ККМ-каскадов, для работы которых требуется одновременная подача питания — для запуска БП обе входные линии переменного тока должны быть полностью подключены.
• Входной каскад: мостовой выпрямитель GBJ 2506 (однофазный, 25 А / 600 В), объемный конденсатор 470 мкФ 450 В для первичной шины постоянного тока.
• Квазирезонансное ШИМ-управление: квазирезонансный автономный контроллер ICE2QR4765 650 В формирует основной коммутационный механизм для высокоэффективной работы, расположенный после двойного ККМ-преобразователя.
• Вспомогательный ШИМ: NCP1253A (6-контактный TSOP, обратноходовой режим по току) и NCP1252 (8-контактный DIP, прямоходовой/обратноходовой режим по току) управляют вторичными каскадами и дежурным питанием.
• Первичное переключение: K39N50W5 (N-канальный MOSFET 600 В / 38,8 А TO-247) и TPHR8504PL (N-канальный 40 В) управляют основными и вторичными каскадами переключения.
• Выходное выпрямление: диод SiC SCS210AM 650 В / 10 А (TO-220FM) и диод Шоттки SBT20L100CT 20 А / 100 В (TO-220AB) обеспечивают выпрямление на вторичной стороне с низким падением напряжения.
• Две выходные шины: основная шина (OUT1 / OUT2) 12-15 В (включается через стартовый переключатель интерфейса IIC — положение "I"; напряжение под нагрузкой обычно 15 В ±1%) и дежурная шина (SB) +12 В ±5% с собственным индикатором. Дежурная шина должна быть включена первой, прежде чем может быть активирована основная шина.
• Выходные объемные: электролитические конденсаторы 1000 мкФ 16 В обеспечивают выходную фильтрацию.
• Изоляция и управление: оптоизолятор с логическим выходом TLP5772 (двухтактный, 6-SOP) соединяет первичный и вторичный контуры управления. Двухканальный драйвер нижнего ключа MOSFET IX4340N (8-контактный SOIC) управляет затворами на вторичной стороне.
• Опорное напряжение: регулируемый шунтовой опорный источник напряжения ZTL431BFTA (2,5 В / 100 мА, SOT-23-3) устанавливает точку регулирования выходного напряжения.
• Цифровой мониторинг и связь IIC: 8-битный микроконтроллер PIC16F1704-I/SL обрабатывает связь I²C / IIC с хостом, сообщает об ошибках и осуществляет базовый надзор. Интерфейс IIC принимает сигнал удаленного включения питания (активный низкий уровень) от управляющей платы хоста — без этого сигнала основная шина не будет активирована, даже если дежурная шина исправна.
• Поддержка малых сигналов: PNP MMBT3906 (40 В / 200 мА, SOT-23) и PNP BJT DSS5540X (40 В / 4 А, SOT-89) обеспечивают функции поддержки схемы защиты и управления затворами.

Наиболее распространенные режимы отказа БП APW12 — сопоставление с симптомами

APW12 демонстрирует 5 различных типов симптомов неисправностей, которые соответствуют определенным категориям отказов. Используйте эту таблицу в качестве первого этапа диагностики:

Помимо 5 категорий симптомов, распространены следующие режимы отказа на уровне компонентов:

• «Нет выходного сигнала» при вращении вентилятора БП и зеленом светодиоде AC — сначала проверьте медные болты M6 на выходной стороне хеш-платы. Ослабленные болты шины на БП Bitmain имеют тот же характер отказа, что и Whatsminer P21: заводской крутящий момент часто ниже диапазона спецификаций 2,5-3,5 Нм, и соединения ослабевают после термоциклов. Всегда повторно затягивайте до 3,0 Нм перед открытием корпуса БП.
• Дежурная шина (SB) не работает — нет индикатора, нет вентилятора — причины отказа включают: перегоревший предохранитель, поврежденный чип управления SB, поврежденный первичный или вторичный MOSFET SB (разомкнут или закорочен), или разомкнутый/поврежденный диод питания. Дежурная шина должна быть включена, прежде чем может быть активирована основная шина.
• Жесткое короткое замыкание на первичном переключателе — обычно неисправный K39N50W5 MOSFET. Проверьте в диодном режиме перед включением — исправный MOSFET показывает падение напряжения 0,3-0,6 В между стоком и истоком.
• Неисправность квазирезонансного контроллера — неисправный ICE2QR4765 препятствует осцилляции первичного каскада; отсутствие переключения означает отсутствие выхода трансформатора.
• Выходное напряжение не соответствует спецификации — деградировавший ZTL431BFTA опорный источник напряжения смещает точку регулирования.
• Неисправность вторичного выпрямителя — неисправный диод Шоттки SBT20L100CT или диод SCS210AM производит низкое или нестабильное выходное напряжение.
• Сбой связи IIC с управляющей платой — три распространенные причины: кабель IIC не проводит сигнал или расположение контактов интерфейса неверно, программа чипа управления MCU неверно прошита, или сам чип PIC16F1704 MCU поврежден. Также проверьте оптоизолятор TLP5772 на пути сигнала.
• Выходное напряжение падает под нагрузкой — деградировавшие выходные конденсаторы 1000 мкФ 16 В больше не удерживают напряжение шины во время переходных процессов. Визуальный осмотр на наличие вздутых вершин или протекшего электролита является первой проверкой.
• Отказ объемного конденсатора / нестабильность первичной цепи — деградировавший объемный конденсатор 470 мкФ 450 В создает пульсации на первичной шине постоянного тока.
• Отсутствие выходного сигнала основной шины при исправной дежурной шине — обычно одна из следующих причин: ненормальное вспомогательное питание, сработавшая функциональная защита, ненормальная работа ККМ, ненормальная работа системы управления ШИМ, поврежденный чип MCU или ошибка программы, поврежденный первичный транзистор или поврежденный вторичный транзистор.

Критические компоненты — функция и поведение при отказе

Квазирезонансный ШИМ-контроллер ICE2QR4765

ICE2QR4765 является сердцем первичного каскада APW12 — квазирезонансный автономный ШИМ-контроллер, рассчитанный на работу при 650 В. Неисправный ICE2QR4765 приводит к тому, что БП включается, но не генерирует высокочастотных переключений. Перед заменой проверьте напряжение VCC контроллера (от вспомогательной обмотки).

ШИМ-контроллеры токового режима NCP1252 и NCP1253A

NCP1252 (8-контактный DIP, токовый режим для прямоходовых и обратноходовых преобразователей) и NCP1253A (6-контактный TSOP, 65 кГц автономный обратноходовой преобразователь) управляют вторичными ШИМ-каскадами и дежурными источниками питания. Неисправности проявляются как отсутствие вспомогательных шин или сбои в дежурном режиме.

Первичный МОП-транзистор K39N50W5

K39N50W5 (TK39N60W5) — это основной N-канальный МОП-транзистор 600 В / 38,8 А в корпусе TO-247 на первичном полумосте. Проверка в диодном режиме: исправный МОП-транзистор показывает падение напряжения 0,3-0,6 В между стоком и истоком. Закороченный K39N50W5 является наиболее распространенной причиной перегоревшего предохранителя переменного тока.

Выходные выпрямители SCS210AM и SBT20L100CT

SCS210AM (диод SiC 650 В / 10 А, TO-220FM) обеспечивает высоковольтное выпрямление, а SBT20L100CT (диод Шоттки 20 А / 100 В с низким Vf, TO-220AB) — выпрямление основного выходного напряжения 12 В. Неисправный выходной выпрямитель приводит к низкому или нестабильному выходному напряжению на шинах 12 В.

Мостовой выпрямитель (GBJ 2506)

Мостовой выпрямитель GBJ 2506 25 А / 600 В однофазный преобразует входное переменное напряжение в постоянное для первичного каскада. Проверьте все четыре диода в диодном режиме (прямое падение напряжения 0,3-0,6 В на каждом переходе). Разомкнутые или закороченные диоды = заменить блок целиком.

Объемные конденсаторы

Объемный конденсатор 470 мкФ 450 В (35×50 мм) удерживает напряжение шины постоянного тока первичной стороны. Деградировавший или высохший объемный конденсатор создает пульсации на первичной шине постоянного тока, которые квазирезонансный контроллер не может устранить, что приводит к нестабильности выхода под нагрузкой. Визуальный осмотр на наличие вздутых вершин или протекшего электролита является первой проверкой. Конденсаторы 1000 мкФ 16 В обеспечивают выходную фильтрацию на вторичной стороне.

Опорное напряжение (ZTL431BFTA)

Регулируемый шунтовой опорный источник напряжения ZTL431BFTA (2,5 В / 100 мА, SOT-23-3) устанавливает точку регулирования выходного напряжения через цепь обратной связи. Деградировавший ZTL431BFTA приводит к отклонению выходного напряжения от спецификации — замените, если выходное напряжение постоянно высокое или низкое, при этом блок питания в остальном исправен.

Изоляция и управление затворами

TLP5772 (оптоизолятор с логическим выходом, двухтактный, 6-SOP, с рейтингом CMTI) соединяет путь сигнала управления первичной и вторичной цепями. IX4340N (двойной драйвер MOSFET нижнего ключа, 8-контактный SOIC) обеспечивает поддержку управления затворами на вторичном каскаде. Неисправный изолятор или драйвер затвора приводит либо к полному отсутствию переключения, либо к небезопасному поведению переключения.

Цифровой мониторинг (PIC16F1704)

Микроконтроллер PIC16F1704-I/SL (8-битный, 7 КБ Flash, 3,3 В / 5 В, 14-контактный) обрабатывает связь I²C с хостом, сообщает коды ошибок и осуществляет базовый надзор. Это то же семейство PIC, что используется на хеш-платах Antminer, что упрощает запасы для ремонта майнеров. Неисправный PIC блокирует связь I²C между БП и управляющей платой майнера — майнер сообщает об ошибке "БП не обнаружен" или "сбой связи".

Малосигнальные транзисторы

MMBT3906 (PNP, 40 В / 200 мА, SOT-23, 300 МГц) и DSS5540X (PNP BJT, 40 В / 4 А, SOT-89) обеспечивают переключение цепи защиты и поддержку управления затворами. N-канальный МОП-транзистор TPHR8504PL управляет вторичным каскадом переключения. Отказы обычно проявляются в виде едва заметных симптомов (раннее срабатывание ограничения тока, ложное срабатывание защиты), а не в виде полного выхода БП из строя.

Перечень компонентов для ремонта блока питания Bitmain APW12

В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта блоков питания APW12. Каждая запись содержит прямую ссылку на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или для приобретения полных блоков питания APW12 (варианты APW121215, APW121417a, APW121417b).

Номер детали	Тип компонента	Типичное расположение / Роль
NCP1253A	ШИМ-контроллер токового режима	6-контактный TSOP, автономный обратноходовой преобразователь 65 кГц
GBJ 2506	Мостовой выпрямитель	25 А / 600 В, однофазный вход
ICE2QR4765	Квазирезонансный ШИМ-контроллер	Автономный основной переключающий элемент 650 В
SCS210AM	SiC диод	Выпрямитель 650 В / 10 А TO-220FM на выходе
470 мкФ 450 В	Электролитический конденсатор	Объемный конденсатор первичной шины постоянного тока (35×50 мм)
NCP1252 (8-контактный)	ШИМ-контроллер токового режима	Приложения прямого / обратноходового преобразования, вторичный каскад
IX4340N (8-контактный)	Драйвер затвора	Двойной драйвер MOSFET нижнего ключа, 8-контактный SOIC
ZTL431BFTA	Опорное напряжение	Регулируемый шунтовой 2,5 В / 100 мА, SOT-23-3
SBT20L100CT	Диод Шоттки	20 А / 100 В с низким Vf, TO-220AB выходной каскад
1000 мкФ 16 В	Электролитический конденсатор	Объемный выходной 10×12,5 мм
TLP5772	Оптоизолятор	Логический выход, двухтактный, с рейтингом CMTI, 6-SOP
MMBT3906	Транзистор PNP	40 В / 200 мА, SOT-23, 300 МГц
K39N50W5	N-канальный MOSFET	TO-247, 38,8 А / 600 В, первичное переключение
DSS5540X (-13)	PNP BJT	40 В / 4 А, SOT-89, поддержка драйвера затвора
PIC16F1704-I/SL	Микроконтроллер	8-битный, 7 КБ Flash, ведущий I²C и сообщения об ошибках
TPHR8504PL	N-канальный MOSFET	40 В вторичное переключение

Проверка болтов M6 с медной шиной — попробуйте это, прежде чем открывать блок питания

Как и серия Whatsminer P21, Bitmain APW12 подключается к хэш-платам с помощью болтов M6 с медной шиной на выходной стороне. Применяется тот же режим механического отказа: ослабленные болты M6 со стороны хэш-платы могут проявляться как жалоба на «мертвый блок питания» при вращении вентилятора блока питания и зеленом светодиоде переменного тока, но 0 В на шинах 12 В (или осциллирующем 0 В↔12 В при срабатывании защиты). Всегда выполняйте проверку момента затяжки болтов M6 перед открытием корпуса APW12.

Процедура повторной затяжки (та же, что и для других блоков питания Bitmain/MicroBT)

1. Отключите переменный ток от выключателя / PDU. Подождите 60 секунд, пока разрядятся объемные конденсаторы.
2. Используйте откалиброванный динамометрический ключ в диапазоне 0,5-5 Н·м.
3. Сначала ослабьте каждый болт M6 на 1/8 оборота (это восстанавливает контактное давление металла), затем затяните до 3,0 Н·м (диапазон спецификации 2,5-3,5 Н·м).
4. Осмотрите стопорные шайбы (должны быть на каждом болту), кольцевые клеммы (без треснувших обжимов или коррозии), резьбу болтов (чистая, без срывов) и контактные поверхности шины (без почернения или синевы).
5. Если контактная поверхность почернела: отполируйте латунной щеткой (не стальной) до блеска меди, протрите 99% изопропиловым спиртом, нанесите тонкий слой проводящей смазки без окисления (Noalox или эквивалент) перед повторной затяжкой.
6. Повторно подайте переменный ток и убедитесь, что майнер запускается в обычном режиме.
7. Запланируйте напоминание в календаре о повторной затяжке на 6-12 месяцев вперед в качестве профилактического обслуживания.

Рабочий процесс внутренней диагностики APW12 (если повторная затяжка M6 не помогает)

Если проверка повторной затяжки болтов M6 прошла успешно, а шина по-прежнему не работает, у вас есть настоящая внутренняя неисправность APW12. Процедура тестирования Antminer проходит четыре автоматизированных шага через интерфейс IIC на тестовом приспособлении связи Antminer; последовательность диагностики ниже работает независимо от того, доступно ли вам это приспособление.

Шаг 1 — Проверка шины SB (режим ожидания) (всегда в первую очередь)

После подачи питания переменного тока первым делом необходимо проверить индикатор SB. Выход SB составляет +12В ±5%. Если индикатор SB загорается, вентилятор блока питания вращается, а шина SB измеряется в пределах ±5% от 12В, цепь вспомогательного источника питания исправна, и вы можете перейти к Шагу 2. Если шина SB не работает, неисправность находится во вспомогательном каскаде — исследуйте (по порядку): предохранитель переменного тока, чип управления SB, первичный MOSFET SB, вторичный MOSFET SB, диод источника питания.

Шаг 2 — Активация основной шины через интерфейс IIC

Убедившись, что шина SB исправна, подключите пусковой переключатель интерфейса IIC и переведите его в положение «I». Убедитесь, что индикатор основного выхода загорается и основная шина измеряется в пределах 15 В ±1% от заданного диапазона (12-15 В). Если основная шина не включается, неисправность может быть одной из следующих: аномальное распространение вспомогательного питания, срабатывание функциональной защиты, аномальная работа PFC (напомним, что для двух PFC требуются одновременные входы переменного тока), аномальное управление ШИМ-приводом, поврежденный MCU или ошибка программы, поврежденный первичный транзистор или поврежденный вторичный транзистор.

Шаг 3 — Проверка связи IIC

При исправных шинах SB и основной шины проверьте связь IIC на тестовом приспособлении. Включите приспособление, подключите интерфейс IIC блока питания, нажмите тестовый переключатель. Приспособление отображает «PASS», если связь исправна. Если «FAIL» или нет ответа: проверьте кабель IIC и расположение контактов, убедитесь, что программа MCU правильно прошита, затем подозревайте поврежденный чип MCU.

Шаг 4 — Последовательность ручной диагностики

Если тестовое приспособление IIC недоступно или какой-либо из вышеуказанных шагов завершается неудачей таким образом, что не удается изолировать причину, выполните ручную диагностику:

1. Отключите переменный ток и извлеките блок питания из корпуса. Подождите 60 секунд, пока разрядится объемный конденсатор.
2. Сначала основные проверки окружающей среды: вход переменного тока в пределах спецификации 180-300 В, потребляемая нагрузка в пределах номинальной мощности, работа вентилятора, отсутствие скопления пыли во внутреннем воздушном потоке.
3. Внешний визуальный осмотр — проверьте корпус на наличие следов перегрева, деформации, запаха гари или обгоревшего кремния, видимого через вентиляционные отверстия.
4. Откройте корпус — открутите 6 винтов корпуса и 6 винтов печатной платы; сначала отсоедините кабель разъема вентилятора, прежде чем отсоединять печатную плату.
5. Визуальный осмотр DIP-компонентов — осмотрите первичные транзисторы, высоковольтные конденсаторы, трансформаторы, предохранители, мостовые выпрямители, пленочные конденсаторы и токоизмерительные резисторы на наличие явных признаков обгорания, растрескивания или искрения.
6. Визуальный осмотр SMD-компонентов — проверьте как сторону компонентов, так и сторону пайки на наличие сгоревших деталей, следов искрения или сгоревших и оборванных медных дорожек.
7. Тест каждого первичного MOSFET и мостового выпрямителя в диодном режиме — установите мультиметр в диодный режим. Исправный полупроводник показывает падение напряжения 0,3-0,6 В в прямом направлении (низковольтные MOSFET могут показывать падение ~0,1 В). Вне этого диапазона = заменить.
8. Тест сопротивления затвора MOSFET — установите мультиметр в режим измерения сопротивления. Черный щуп на землю, красный щуп на вывод затвора (G) MOSFET. Сопротивление не должно быть менее 1 кОм. Все, что ниже 1 кОм, указывает на неисправный MOSFET.
9. Проверка выходного выпрямителя — проверьте SBT20L100CT и SCS210AM в диодном режиме. Обрыв или короткое замыкание = заменить.
10. Проверка опорного напряжения — измерьте выход ZTL431BFTA (должен отслеживать 2,5 В), прежде чем искать проблемы с контроллером ШИМ.
11. Проверка VCC контроллера ШИМ — убедитесь, что ICE2QR4765, NCP1252 и NCP1253A имеют правильное VCC. Подайте переменный ток и дайте вспомогательному каскаду сначала запуститься — вспомогательный VCC затем питает другие контроллеры. Внимание: присутствуют высоковольтные компоненты, непрофессионалам не следует пытаться производить измерения под напряжением.
12. Замена компонентов — используйте паяльник с постоянной температурой 380±10°C для обычных компонентов (максимум 3 секунды удержания вывода) и 400±10°C для компонентов с радиаторами. Критические шаги: (а) сначала очистите силиконовый герметик с неисправного компонента с помощью скребка; (б) полностью отпаяйте все выводы перед извлечением; (в) никогда не тяните выводы компонента силой, пока припой не будет полностью удален (это приводит к обрыву медных дорожек и повреждению переходных отверстий печатной платы). После замены осмотрите окружающие SMD-компоненты на наличие сопутствующих повреждений и очистите остатки флюса.
13. Функциональное тестирование на тестовом приспособлении связи Antminer — повторно выполните Шаги 1-3 выше. Приспособление отображает «OK», затем «Step 2 OK» последовательно по 4 автоматизированным шагам; все 4 «OK» подтверждают успешный ремонт.
14. Сборка — убедитесь, что изоляционный лист MYLAR внутри корпуса цел (отсутствующий или поврежденный MYLAR создает опасность высоковольтной изоляции); установите печатную плату всеми 6 винтами; снова подключите кабель разъема вентилятора, прежде чем закрывать крышку корпуса.
15. 15-минутный тест на полной нагрузке перед снятием устройства со стенда (электронная нагрузка или заведомо исправный корпус майнера).

Коды ошибок APW12, связанные с проблемами блока питания

Прошивка Antminer выдает определенные коды ошибок, указывающие на неисправности блока питания. Если майнер сообщает о любом из следующих, отдайте приоритет проверке блока питания, а не диагностике хэш-платы:

• "PSU communication failed" / "PSU not detected" — обычно PIC16F1704 или изолятор TLP5772 на APW12. Проверьте путь сигналов I²C между блоком питания и платой управления.
• "PSU output voltage out of range" — ухудшенный опорный источник напряжения ZTL431BFTA или вышедшие из строя выходные конденсаторы. Проверьте фактическое напряжение шины мультиметром на шине, прежде чем искать проблемы с программным обеспечением.
• "PSU temperature too high" — проверьте работу вентилятора, наличие скопления пыли в пути внутреннего воздушного потока. Блок питания переходит в состояние блокировки защиты, когда внутренняя температура превышает норму.
• "PSU overload" — майнер потребляет больше тока, чем блок питания способен выдать. Убедитесь, что настройка хэш-платы находится в пределах номинальной мощности блока питания; проверьте на короткое замыкание выходного каскада на стороне хэш-платы.

Необходимые инструменты и расходные материалы для ремонта

• Калиброванный динамометрический ключ, диапазон 0,5-5 Н·м — обязателен для процедуры повторной затяжки болтов M6 с медной шиной.
• Тестовое приспособление связи Antminer с интерфейсом I²C / IIC — для 4-ступенчатого автоматизированного функционального тестирования после ремонта.
• Электронная нагрузка (с режимом CC, ≥1500 Вт) — для проверки после ремонта при реалистичной нагрузке. Может быть заменена заведомо исправным корпусом майнера.
• Мультиметр (Fluke 15B+ или эквивалент) со сварными стальными игольчатыми щупами.
• ИК-термокамера для обнаружения горячих точек в местах соединения шин под нагрузкой.
• Паяльник с постоянной температурой, рассчитанный на 350-380°C.
• Инструмент для распайки (Pro'sKit SS-331 или эквивалент).
• Антистатический рабочий стол с заземлением + заземляющий браслет ESD.
• Паяльная паста марки M705, безотмывочный флюс, жидкость для промывки платы с безводным спиртом.
• Латунная щетка + 99% изопропиловый спирт + проводящая смазка Noalox для очистки почерневших контактов шин.
• Распространенные запасные резисторы 0402 (0 Ом, 33 Ом, 51 Ом, 10 кОм) и конденсаторы 0402 (0,1 мкФ, 1 мкФ).
• Инструмент для удаления силиконового герметика (неисправные компоненты часто залиты силиконом для виброустойчивости — перед распайкой необходимо тщательно очистить).

Когда ремонт на уровне чипа имеет больше смысла, чем замена

Новый блок питания APW12 стоит значительно дороже, чем компоненты, необходимые для ремонта на уровне чипов. Для ремонтных мастерских, обрабатывающих более нескольких блоков APW12 в месяц, небольшой запас высоковольтных MOSFET (K39N50W5, TPHR8504PL), выходных выпрямителей (SCS210AM, SBT20L100CT), контроллера ICE2QR4765, ШИМ-контроллеров NCP1252/NCP1253A, оптоизолятора TLP5772, микроконтроллера PIC16F1704 и объемных конденсаторов покрывает большинство сценариев ремонта на стенде.

Прекратите DIY, если есть видимые каскадные повреждения — подгоревшие первичные MOSFET, посиневшая медь на шине, вздутые крышки конденсаторов на плате блока питания или следы ожогов на шелкографии. Замена только видимой неисправной детали оставляет соседние поврежденные, но еще не вышедшие из строя кремниевые элементы уязвимыми для следующего события.

FAQ — Ремонт блока питания Bitmain APW12

Какие модели Antminer используют блок питания APW12?

Серия APW12 питает все поколение Antminer S19: S19, S19 Pro, S19a, S19a Pro, S19j, S19j Pro, S19j Pro+, S19j Pro Hydro, S19k Pro, S19 XP (раннее производство) и варианты S19 Hydro. Семейство APW12 включает подварианты APW121215 / APW121215a (выход 12-15 В) и APW121417a / APW121417b (выход 14-17 В), настроенные на определенные поколения майнеров и бины хэшрейта.

Мой APW12 показывает зеленый светодиод переменного тока и вращающийся вентилятор, но майнер не загружается. Блок питания вышел из строя?

Часто это ослабленные болты M6 с медной шиной на выходной стороне хэш-платы, а не неисправный блок питания. Выполните процедуру повторной затяжки болтов M6 до 3,0 Н·м (диапазон спецификации 2,5-3,5 Н·м), прежде чем открывать корпус блока питания. Тот же режим отказа, который затрагивает Whatsminer P21, также затрагивает блоки питания класса Bitmain APW, потому что оба используют идентичную выходную топологию M6 с медной шиной.

Какую топологию использует APW12?

APW12 — это квазирезонансный обратноходовой импульсный источник питания с цифровым мониторингом. Первичный каскад использует квазирезонансный контроллер ICE2QR4765 650 В, вторичное ШИМ-управление осуществляется NCP1252 (8-контактный DIP-преобразователь прямого/обратного хода) и NCP1253A (6-контактный TSOP-преобразователь обратного хода). Это другая топология по сравнению с LLC-резонансным полумостом, используемым в более новых APW17 и серии Whatsminer P21.

Как протестировать APW12 после ремонта?

Подключите отремонтированный APW12 к тестовому приспособлению связи Antminer через интерфейс I²C / IIC. Приспособление выполняет 4 автоматических тестовых шага; «OK» на всех 4 подтверждает успешный ремонт. Без официального тестового приспособления для проверки можно использовать электронную нагрузку в режиме CC (или заведомо исправный корпус майнера) плюс мультиметр для проверки выходного напряжения / пульсаций.

Почему APW12 использует PIC16F1704 — такой же, как хэш-платы Antminer?

PIC16F1704 — это стандартный 8-битный микроконтроллер Bitmain, используемый в нескольких подсистемах майнера — хэш-платах, платах управления и блоках питания. Использование одного и того же семейства микроконтроллеров упрощает инвентаризацию ремонтного цеха: один запас чипов PIC покрывает потребности в ремонте хэш-плат, плат управления и блоков питания во всей линейке S19.
