Руководство по ремонту и перечень компонентов блока питания Bitmain APW8 (обновление 2026 г.)

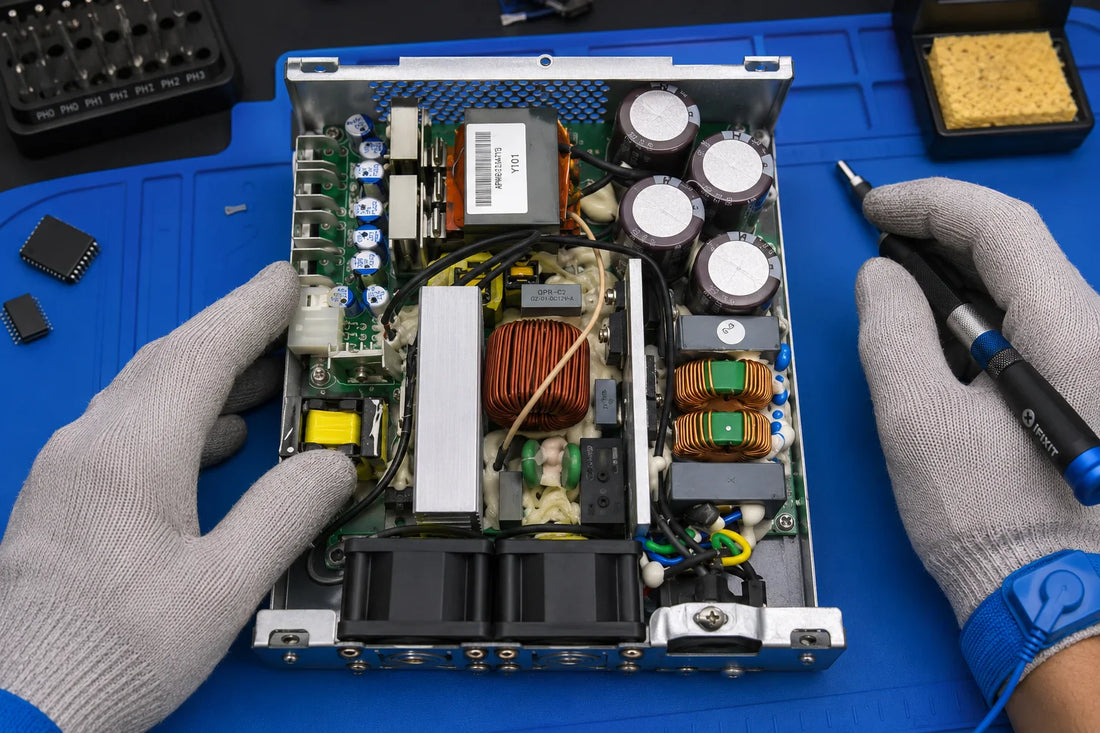

Bitmain APW8 — это устаревший блок питания (БП) для поколения Antminer S15 / T15, построенный на основе специализированного PFC-интерфейса (NCP1654BD65R2G) и обратноходовой топологии, управляемой ШИМ-контроллером SI8016HSP8, с диапазоном выходного постоянного тока 16–20 В, что отличает его от новой серии APW12 (12–15 В). Многие блоки APW8 по-прежнему работают в старых парках S15 / T15 в условиях низкой стоимости электроэнергии. Это руководство охватывает 18 наиболее уязвимых компонентов APW8, рабочий процесс диагностики устаревших БП и полный набор для ремонта со ссылками на прямые источники — в дополнение к нашему руководству по ремонту БП Bitmain APW12 для более широкого семейства БП Bitmain.

Почему ремонт БП APW8 важен в 2026 году

APW8 питал поколение Antminer S15 / T15 — парк, который остается в эксплуатации во многих средах с низкой стоимостью электроэнергии. Замена блоков APW8 становится все более ограниченной в поставках (Bitmain давно прекратил массовое производство этого поколения), что означает, что ремонт на уровне компонентов является единственным реальным способом поддержания этих БП в рабочем состоянии. Многие отказы микросхем APW8 вызваны старением кремния (особенно первичных MOSFET с напряжением 600 В и контроллера PFC), а также высыханием объемных конденсаторов — все это заменяемые детали с доступным ремонтным запасом.

Совместимые модели Antminer

Серия APW8 питала следующие модели Antminer в поколении S15 / T15:

• Семейство S15: S15 28T / 27T / 26T (поколение чипов BM1391 7 нм)
• Семейство T15: T15 23T

APW8 поставляется с диапазоном выходного постоянного напряжения 16–20 В, что отличает его от более новых APW9 / APW9+ (для поколения S17, 14,5–21 В) и APW12 (для поколения S19, 12–15 В). APW3 (теперь устарел по нашим правилам памяти) и APW7 являются предшественниками. Диапазон выходного напряжения и распиновка разъемов зависят от поколения БП — APW8 и APW12 не взаимозаменяемы напрямую на данном шасси майнера.

Для более нового БП класса S19 см. наше руководство по ремонту БП APW12. APW9 / APW9+, используемые на майнерах класса S17, имеют некоторые компоненты на уровне чипа, общие с APW8 (ШИМ-контроллер SI8016HSP8, драйвер затвора IX4424NTR, синхронный MOSFET TPHR8504PL) — что позволяет использовать небольшой запас на стенде для обоих поколений БП.

Архитектура БП APW8 с первого взгляда

APW8 представляет собой резонансный импульсный источник питания LLC с PFC-интерфейсом и цифровым мониторингом. Документированная архитектура Bitmain: вход переменного тока 200–240 В → EMI / LC-фильтр → выпрямительный мост → каскад PFC → большой конденсатор фильтра VBUS → основной коммутационный МОП-транзистор → коммутационная схема LLC-DC → изоляционный привод → схема привода постоянного тока → синхронный выпрямительный фильтр → выход основного напряжения постоянного тока. Отдельная вспомогательная цепь 12 В (трансформатор T1) обеспечивает резервное питание и питание вентилятора. Ключевые архитектурные элементы:

Технические характеристики (вариант 16,32–20,04 В для S15 / T15)

• Вход переменного тока: 200–240 В однофазный, разъем C14 (треугольная форма, требуется кабель переменного тока C13)
• Основной выход постоянного тока: 16,32 В до 20,04 В регулируемый через I²C, максимальный ток 95 А
• Вспомогательный выход постоянного тока (SB): 12 В фиксированный, до 5 А, подается через 6-контактный разъем PCIE (желтый плюс на контактах 1/2/3, черный минус на контактах 4/5/6)
• 4-контактный сигнальный терминал: I²C (SDA / SCL) для управления напряжением + сигнал EN (активный низкий — потяните EN на GND, чтобы включить основной выход)
• Режим проверки напряжения по умолчанию: закоротите контакты J15 4–5 (EN на GND), чтобы включить основной выход 16,32 В без платы управления
• Рабочая температура: работа при полной нагрузке до 60°C окружающей среды
• Выходные клеммы: 4 медных паяных клеммы PCB-33 (боковые клеммы под углом 90 градусов, горизонтальная фиксация M4 для сильного тока). 2 клеммы ближе к выходу воздуха — положительные; 2 рядом с сигнальной клеммой — отрицательные.
• Защита: от пониженного напряжения, короткого замыкания, перегрузки, перегрева, с автоматическим восстановлением после устранения неисправности

Примечание: серия APW8 также поставляется в вариантах 8–9,2 В и 10–11 В для более старых поколений Antminer. Это руководство посвящено варианту 16,32–20,04 В, используемому на майнерах S15 / T15. Диапазон выходного напряжения устанавливается управляющей прошивкой PIC и зависит от варианта БП.

Архитектура на уровне компонентов

• Входной каскад: предохранитель F1 (вход переменного тока), выпрямительный мост U2 (выпрямление переменного тока на входе), резистор защиты от перенапряжения, реле входа переменного тока.
• Каскад PFC (коррекция коэффициента мощности): NCP1654BD65R2G специализированный контроллер PFC (корпус SO-8, фиксированная частота 65 кГц). Коммутационный МОП-транзистор PFC на Q4, с диодами D5 / D6 / D7 на каскаде PFC. Большой конденсатор PFC (позиции C16 / C17) удерживает напряжение шины на уровне 370–380 В постоянного тока при нормальной работе.
• Вспомогательная цепь 12 В: запуск обнаружения напряжения на R33 (47K), подключенном к HV через D1 / D2. Основной коммутационный МОП-транзистор 12 В на Q5, с драйвером IC U5, диодами D8 / D9 и трансформатором 12 В на T1. Когда 12 В в норме и большой конденсатор PFC находится на уровне 370–380 В, автоматически включается основное управляющее питание VCC 12 В.
• Основной коммутационный каскад МОП-транзисторов: Q6, Q14, Q15, Q16 образуют первичный коммутационный полумост или полный мост в зависимости от производственного варианта. Построен на основе МОП-транзисторов класса 600 В TK62N60W, K39N60W5 / TK39N60W5 (TO-247, 600 В / 38,8 А) и TK20A60W5 (600 В / 20 А).
• Коммутационная схема LLC-DC: резонансный преобразователь LLC преобразует высоковольтную шину в изолированную выходную шину через основной трансформатор.
• Основное ШИМ-управление: SI8016HSP8 высоковольтный ШИМ-контроллер (SOP-8) — тот же контроллер используется совместно с APW9 / APW9+. Микросхемы ШИМ-схемы на U9 / U10 / U11; каждая требует своего питания VCC 12 В для работы. Трансформатор привода T4 изолирует ШИМ-сигнал между первичной и вторичной сторонами.
• Драйвер затвора: IX4424NTR / IX4424N двойной низкоуровневый драйвер МОП-транзистора обеспечивает сигналы управления затвором для первичных коммутирующих МОП-транзисторов. Тот же драйвер используется на APW7 / APW9 / APW9+.
• Синхронное выпрямление (выходной каскад): Q17 / Q18 / Q19 / Q20 выходные синхронные выпрямительные МОП-транзисторы управляют коммутацией на вторичной стороне. Построен на основе TPHR8504PL (40 В N-канал) используется в APW7 / APW8 / APW9 / APW12.
• Выходной диод: SCS210AMC 650 В / 10 А SiC-диод (сквозное отверстие TO-220) на вторичном тракте.
• Выходной фильтр: 1000 мкФ 16 В выходные фильтрующие конденсаторы на вспомогательной шине 12 В.
• Защита: MBR0540 диод Шоттки (0,5 А / 40 В SOD-123) обеспечивает защиту пути низковольтного сигнала.
• Опорное напряжение / обратная связь: ZTL431BFTA регулируемый шунтовой опорный стабилизатор напряжения (2,5 В / 100 мА, SOT-23-3) устанавливает точку регулирования выхода через сеть обратной связи.
• Управление / регулирование PIC: PIC16F1704-I/SL 8-битный микроконтроллер (7 КБ Flash, 14-контактный) обрабатывает связь I²C с хостом, команды регулирования напряжения, отчеты о неисправностях и базовый надзор. То же семейство MCU используется на хэш-платах Antminer и на более новом APW12 — единый запас PIC охватывает кроссплатформенный ремонт.
• Магнитные компоненты: основной силовой трансформатор PQ2620 (первичный каскад), вспомогательный трансформатор PQ5030T (питание 12 В). JB1250W-L (маркировка 1L2) и HS151025 во входной / резервной цепи. Трансформатор привода T4 для изоляции ШИМ. T1 во вспомогательной цепи 12 В.
• Поддержка малых сигналов: MMBT3906 PNP (40 В / 200 мА, SOT-23) и DSS5540X PNP BJT (40 В / 4 А, SOT-89) обеспечивают функции поддержки схемы защиты и управления затвором.

Наиболее распространенные режимы отказа БП APW8

• Отсутствие выхода постоянного тока, вращение вентилятора, зеленый светодиод переменного тока — сначала проверьте медные болты M6 на выходной стороне хэш-платы. Ослабленные болты шины на БП Bitmain соответствуют универсальной схеме отказа (заводской крутящий момент часто находится ниже диапазона 2,5–3,5 Нм, соединения оседают после термоциклирования). Затяните до 3,0 Нм, прежде чем открывать корпус БП.
• БП не работает после подачи переменного тока, вентилятор не запускается — сначала проверьте предохранитель входа переменного тока. Сгоревший предохранитель обычно указывает на короткое замыкание на первичном коммутационном каскаде (МОП-транзисторы TK62N60W, K39N60W5 или TK20A60W5).
• Жесткое короткое замыкание на первичной коммутации — обычно отказавший МОП-транзистор TK62N60W, K39N60W5 или TK20A60W5. Проверьте в режиме диода перед включением — исправный МОП-транзистор показывает падение напряжения 0,3–0,6 В между стоком и истоком.
• Неисправность контроллера PFC — отказавший NCP1654BD65R2G не позволяет переднему каскаду PFC регулировать напряжение. БП может запускаться от вспомогательного источника питания, но основная шина будет нестабильной под нагрузкой.
• Неисправность основного ШИМ-контроллера — отказавший SI8016HSP8 препятствует колебаниям первичного каскада; отсутствие коммутации означает отсутствие выхода трансформатора.
• Отказ драйвера затвора — отказавший IX4424NTR / IX4424N двойной драйвер МОП-транзистора оставляет первичные МОП-транзисторы неактивными; ШИМ-сигнал присутствует, но МОП-транзисторы не переключаются.
• Выходное напряжение выходит за пределы спецификации — деградировавший опорный стабилизатор напряжения ZTL431BFTA смещает точку регулирования, производя неправильное выходное напряжение, даже когда остальная часть БП исправна.
• Отказ вторичного выпрямления — отказавший SiC-диод SCS210AMC или синхронный МОП-транзистор TPHR8504PL производит низкое или нестабильное выходное напряжение.
• Отказ связи с платой управления — отказавший микроконтроллер PIC16F1704 блокирует передачу сигналов I²C между БП и майнером. Майнер сообщает «БП не обнаружен» или что-то подобное.
• Выходное напряжение падает под нагрузкой — деградировавшие выходные конденсаторы 1000 мкФ 16 В больше не удерживают напряжение шины при переходном потреблении тока. Визуальный осмотр на наличие вздутых верхушек или вытекшего электролита — первая проверка.

Критические компоненты — функция и поведение при отказе

Контроллер PFC NCP1654BD65R2G

NCP1654BD65R2G — это контроллер PFC с фиксированной частотой 65 кГц в корпусе SO-8. Каскад PFC отличает APW8 от более простого квазирезонансного APW7 — специализированный контроллер PFC формирует входной ток для поддержания высокого коэффициента мощности при переменной нагрузке, что повышает эффективность и соответствует требованиям к коэффициенту мощности электросети. Неисправный NCP1654BD65R2G обычно проявляется в том, что БП запускается от вспомогательного источника питания, но не может обеспечить стабильное напряжение основной шины под нагрузкой.

ШИМ-контроллер SI8016HSP8

Высоковольтный ШИМ-контроллер SI8016HSP8 (SOP-8) управляет первичным обратноходовым каскадом. Тот же контроллер также используется в БП APW9 и APW9+ — отказы проявляются как отсутствие коммутационной активности на первичной стороне. Перед заменой проверьте питание VCC контроллера (от вспомогательной обмотки).

Первичные коммутирующие МОП-транзисторы

В APW8 используется стек N-канальных МОП-транзисторов класса 600 В на первичной стороне. TK62N60W (K62N60W) — это первичный МОП-транзистор с более высоким током; K39N60W5 (TK39N60W5) — это устройство среднего тока (38,8 А); TK20A60W5 управляет вторичным каскадом на первичной стороне (600 В / 20 А). Проверьте в режиме диода: исправный МОП-транзистор показывает падение напряжения 0,3–0,6 В между стоком и истоком. Замкнутый первичный МОП-транзистор является наиболее частой причиной сгоревшего предохранителя переменного тока.

Драйвер затвора (IX4424NTR)

Двойной низкоуровневый драйвер МОП-транзистора IX4424NTR обеспечивает сигналы управления затвором для первичных коммутирующих МОП-транзисторов. Неисправный драйвер затвора оставляет ШИМ-сигнал присутствующим, но МОП-транзисторы неактивными — нет коммутации, несмотря на исправный ШИМ-контроллер. Тот же драйвер используется в БП APW7 и APW9.

Выходной выпрямитель (SCS210AMC + TPHR8504PL)

SCS210AMC (650 В / 10 А SiC-диод, сквозное отверстие TO-220) обеспечивает высоковольтное вторичное выпрямление. TPHR8504PL (40 В N-канальный МОП-транзистор) обеспечивает синхронное выпрямление на основном выходном каскаде с низкими потерями проводимости. TPHR8504PL используется в APW7, APW8, APW9 и APW12 — широкий общий запас.

Опорное напряжение (ZTL431BFTA)

ZTL431BFTA регулируемый шунтовой опорный стабилизатор напряжения (2,5 В / 100 мА, SOT-23-3) устанавливает точку регулирования выхода через сеть обратной связи. Деградировавший ZTL431BFTA приводит к отклонению выходного напряжения от спецификации — замените, если выходное напряжение постоянно высокое или низкое, при этом остальная часть БП исправна.

Выходной объемный конденсатор (1000 мкФ 16 В)

Алюминиевый электролитический конденсатор 1000 мкФ 16 В обеспечивает выходную фильтрацию. Деградировавший конденсатор (визуально вздутая верхушка, вытекший электролит или измеренное высокое ESR) приводит к низкому напряжению шины при переходной нагрузке.

Защита Шоттки (MBR0540)

MBR0540 (0,5 А / 40 В Шоттки, SOD-123) обеспечивает защиту пути низковольтного сигнала.

Цифровой надзор (PIC16F1704)

Микроконтроллер PIC16F1704-I/SL (8-битный, 7 КБ Flash, 14-контактный) обрабатывает связь I²C с хостом, отчеты о кодах неисправностей и базовый надзор. То же семейство PIC используется на хэш-платах Antminer и на APW12 — общий запас упрощает инвентаризацию. Неисправный PIC приводит к тому, что БП работает исправно, но не может связываться с платой управления (майнер сообщает «БП не обнаружен»).

Малосигнальные транзисторы

MMBT3906 (PNP, 40 В / 200 мА, SOT-23) и DSS5540X (PNP BJT, 40 В / 4 А, SOT-89) обеспечивают коммутацию цепи защиты и поддержку управления затвором. Отказы обычно вызывают тонкие симптомы (раннее срабатывание ограничения тока, ошибочное срабатывание защиты), а не мертвый БП.

Магнитные компоненты и индукторы

APW8 использует два трансформатора: PQ2620 для основного обратноходового каскада и PQ5030T для вспомогательного питания. JB1250W-L (1L2) и HS151025 являются вспомогательными компонентами индуктора / трансформатора. Отказы магнитных компонентов редки, но видны — перегоревшие обмотки, треснувший феррит или отпаянные контактные площадки. Эти компоненты в настоящее время не перечислены индивидуально в каталоге LYS; свяжитесь с нами для получения по запросу, когда это необходимо.

Перечень компонентов для ремонта БП Bitmain APW8

В таблице ниже приведены все компоненты, имеющиеся в наличии LYS Shenzhen для ремонта БП APW8. Каждая запись напрямую связана с соответствующей страницей детали — свяжитесь с нами по адресу contact@lys-sz.com для получения четырех не связанных компонентов (JB1250W-L, трансформатор PQ2620, HS151025, трансформатор PQ5030T) или для полных запасных блоков питания APW8.

Проверка болтов медной шины M6 — попробуйте это, прежде чем открывать блок питания

Как и APW12, блок питания APW8 подключается к хэш-платам с помощью болтов медной шины M6 на выходной стороне. Применяется тот же режим механического отказа: ослабленные болты M6 на стороне хэш-платы могут проявляться как жалоба на "мертвый блок питания" с вращающимся вентилятором блока питания и зеленым светодиодом переменного тока, но 0 В на шинах 16-20 В (или колеблющиеся 0 В ↔ выход по мере срабатывания защиты). Всегда выполняйте проверку момента затяжки M6 перед открытием корпуса APW8.

1. Отключите переменный ток на автомате / PDU. Подождите 60 секунд, пока разрядятся основные конденсаторы.
2. Используйте калиброванный динамометрический ключ в диапазоне 0,5-5 Н·м.
3. Сначала ослабьте каждый болт M6 на 1/8 оборота (сбрасывает давление металлического контакта), затем затяните до 3,0 Н·м (допустимый диапазон 2,5-3,5 Н·м).
4. Проверьте стопорные шайбы (должны быть на каждом болте), кольцевые клеммы (без трещин или коррозии), резьбу болтов (чистая, не сорванная) и контактные поверхности шины (без почернения или посинения).
5. Если контактная поверхность почернела: отполируйте латунной щеткой (не стальной) до блеска меди, протрите 99% изопропиловым спиртом, нанесите тонкий слой нержавеющей проводящей смазки (Noalox или эквивалент) перед повторной затяжкой.
6. Повторно подайте переменный ток и убедитесь, что майнер загружается в обычном режиме.
7. Запланируйте напоминание о повторной затяжке на 6-12 месяцев в качестве профилактического обслуживания.

Внутренний диагностический рабочий процесс APW8 (когда повторная затяжка M6 не помогает)

Если проверка повторной затяжки болтов M6 прошла успешно, а шина по-прежнему не работает, у вас есть настоящая внутренняя неисправность APW8. Документированный Bitmain рабочий процесс ремонта APW8 включает 6 последовательных шагов. Диагностика использует тестовое приспособление V9-1.2 + специальное ПО для тестовой платы питания для полной проверки, или панель управления S15 V1.2 в качестве замены тестового приспособления. Без официальных инструментов мультиметр + электронная нагрузка могут заменить проверку функций.

Требования к настройке рабочего места

• Управляемый источник питания переменного тока / стабилизатор напряжения: выход 200-250 В, ограничение тока 0-20 А — для безопасной проверки при включении переменного тока. Если недоступно, можно использовать обычную лампу накаливания 100 Вт последовательно с шиной переменного тока в качестве ограничителя тока (с осторожностью).
• Электронная нагрузка: 2 кВт, номинальное напряжение 0-50 В. Если недоступно, можно использовать резистивную нагрузку, соответствующую спецификации выхода APW8.
• Мультиметр: рекомендуется Fluke 15B+.
• Тестовое приспособление V9-1.2 + ПО для тестовой платы питания: для полной проверки на основе I²C. Панель управления S15 V1.2 является поддерживаемой заменой, когда тестовое приспособление недоступно.
• Осциллограф: необязательно, но рекомендуется для анализа формы сигнала на ШИМ и LLC каскадах.
• Паяльное оборудование: паяльник постоянной температуры 80 Вт+ с наконечником (300-350°C для чип-резисторов/конденсаторов) и плоским наконечником (380-420°C для вставных компонентов). Термофен / станция горячего воздуха при 260°C ±2°C для удаления чипов — не перегревайте, иначе печатная плата может вздуться.
• Вспомогательные материалы: термосиликоновая паста (модель 2500) для интерфейса MOSFET-радиатор, силиконовый гель 704 для замены защитного клея на компонентах PCBA, бессвинцовый припой, флюс, безводный спирт для очистки платы.

Безопасность — обязательно перед вскрытием корпуса

Перед любой пайкой необходимо разрядить основной конденсатор. Проверьте остаточное напряжение мультиметром — показания конденсатора должны быть ниже 5 В, прежде чем вы прикоснетесь к плате. Используйте антистатический браслет, работайте на заземленном антистатическом рабочем месте и следуйте процедуре вскрытия корпуса БП Bitmain, чтобы избежать повреждения внутренних компонентов.

6-этапная процедура диагностики

1. Шаг 1 — Внешний визуальный осмотр. Проверьте, не поврежден ли или деформирован ли внешний вид, а также не поврежден ли вентилятор постоянного тока и розетка переменного тока. Если есть внешние повреждения, сначала устраните очевидные проблемы.
2. Шаг 2 — Подайте переменное напряжение 220 В и проверьте основную работу. Убедитесь, что вентилятор вращается нормально. Используйте мультиметр для проверки напряжения на выходной клемме J6 = 12 В (допустимый диапазон 12,1-12,5 В для погрешности измерения). Это подтверждает исправность вспомогательной шины 12 В. Если на J6 0 В, неисправность находится во вспомогательной цепи (см. Шаг 4).
3. Шаг 3 — Откройте корпус и проверьте на наличие искрения. После разрядки основного конденсатора до менее 5 В откройте корпус. Ищите следы искрения на компонентах или на стороне пайки. Особое внимание уделите R33 (47K) — это пусковой резистор обнаружения напряжения и частое место отказа. Используйте мультиметр для проверки: предохранителя F1 на обрыв; целостности выпрямительного моста U2; PFC MOS на Q4 и диодов PFC D5 / D6 / D7 на короткое замыкание; основных переключающих MOSFET Q6 / Q14 / Q15 / Q16 на короткое замыкание; выходных синхронных MOSFET Q17 / Q18 / Q19 / Q20 на короткое замыкание. Любое короткое замыкание = проверьте и замените, обращая внимание на окружающую цепь (особенно на малосигнальные транзисторы, которые могут быть повреждены одновременно).
4. Шаг 4 — Проверьте вспомогательную цепь 12 В. Проверьте микросхему драйвера U5, трансформатор T1 12 В, главный переключающий MOS Q5 и D11 на короткое замыкание или обрыв цепи. Осмотрите окружающие компоненты на наличие следов горения. Замените все поврежденные детали.
5. Шаг 5 — Проверьте ступени PFC, ШИМ и драйвера. Если путь предохранителя F1 в норме, переменный ток включает вентилятор и выдает 12 В на J6: измерьте большой конденсатор PFC C16 / C17 — должно быть 370-380 В постоянного тока. Если отсутствует, проверьте VCC контакта 7 U1 = 12 В (замените U1, если поврежден). Если VCC U1 в норме, но шина PFC отсутствует, проверьте ИС цепи ШИМ U9, U10, U11 на наличие правильного питания VCC 12 В (замените любую неисправную ИС ШИМ), затем проверьте трансформатор драйвера T4 на повреждение.
6. Шаг 6 — Тест на включение переменного тока на стенде. Перед окончательным тестом переменного тока замкните J15 PIN 4-5 (EN на GND) на коммуникационном разъеме PIC. Это "режим проверки напряжения по умолчанию 16,32 В" — без платы управления, EN-на-GND включает основной выход при напряжении по умолчанию 16,32 В. Осторожно: неправильные короткие замыкания могут повредить чип PIC. Подайте переменное напряжение 220 В и проверьте основной выход. Если чип PIC поврежден или прошивка испорчена, необходимо использовать небольшую тестовую карту перед перепрошивкой PIC.

Ключевые напряжения контрольных точек (проверено по эталонным данным Bitmain)

• VBUS (напряжение шины PFC): измерено на TEST7 с отрицательным TEST2 в качестве эталона, мультиметр должен показывать 375-385В постоянного тока.
• VCC (источник питания 12В): измерено на TEST11 с отрицательным TEST7 в качестве эталона, должно показывать 12-13В.
• Вспомогательный выход J6: 12В (допустимо 12,1-12,5В).
• U1 контакт 7 VCC: 12В (питает основной управляющий ИС).
• U9 / U10 / U11 VCC: 12В (питает цепь ШИМ).

Проверка после ремонта (обязательно по Bitmain)

После того как тесты подтвердят работоспособность блока питания, проведите как минимум 2-часовое испытание при 80% номинальной нагрузке (≥80А по основной шине), прежде чем считать устройство готовым к использованию клиентом. Это позволяет выявить скрытые неисправности, которые выдержали первоначальное испытание на стенде, но отказали при длительной тепловой нагрузке.

Когда ремонт на уровне чипов более целесообразен, чем замена

Запасы новых блоков питания APW8 становятся все более ограниченными — Bitmain не производил это поколение блоков питания в больших объемах в течение нескольких лет. Для операторов ферм S15 / T15 ремонт на уровне компонентов часто является единственным реальным путем. Небольшой запас основных MOSFET (TK62N60W, K39N60W5, TK20A60W5), вторичного TPHR8504PL, контроллера PFC NCP1654BD65R2G, контроллера ШИМ SI8016HSP8, драйвера затвора IX4424NTR, диода SiC SCS210AMC и микроконтроллера PIC16F1704 охватывает большинство сценариев ремонта на стенде. PIC16F1704, TPHR8504PL и IX4424NTR используются в нескольких поколениях блоков питания Bitmain — один запас покрывает потребности в ремонте APW7 / APW8 / APW9 / APW9+ / APW12.

Прекратите самостоятельный ремонт при наличии видимых каскадных повреждений — обгоревшие первичные MOSFET, вышедший из строя контроллер PFC, несколько вздутых верхних частей конденсаторов или следы горения на шелкографии. Замена только явно сломанной детали делает соседний поврежденный, но еще не вышедший из строя кремний уязвимым для следующего события.

Часто задаваемые вопросы — ремонт блока питания Bitmain APW8

Какие модели Antminer используют блок питания APW8?

APW8 — это блок питания для поколения Antminer S15 (28T / 27T / 26T) и T15 (23T), с диапазоном выходного напряжения постоянного тока 16-20В. Более новые майнеры класса S17 используют APW9 / APW9+ (14,5-21В); более новые майнеры класса S19 используют APW12 (12-15В). APW8 не является взаимозаменяемым с более новыми поколениями блоков питания, поскольку диапазон выходного напряжения и распиновка разъемов специфичны для каждого поколения блоков питания.

Мой APW8 показывает зеленый светодиод переменного тока и вращающийся вентилятор, но майнер не запускается. Блок питания умер?

Часто это ослабленные болты медной шины M6 на выходной стороне хэш-платы, а не мертвый блок питания. Выполните процедуру повторной затяжки болтов M6 до 3,0 Н·м (диапазон спецификации 2,5-3,5 Н·м) перед вскрытием корпуса блока питания. Тот же режим механического отказа влияет на все блоки питания Bitmain класса APW, потому что они используют идентичную топологию выхода медной шины M6.

Какую топологию использует APW8?

APW8 — это обратноходовой импульсный источник питания с PFC. Ступень PFC управляется NCP1654BD65R2G (контроллер PFC с фиксированной частотой 65 кГц). Основной обратноходовой ШИМ управляется SI8016HSP8 (тот же контроллер используется в APW9 / APW9+). На выходе используется синхронное выпрямление с помощью MOSFET TPHR8504PL и диода SiC SCS210AMC.

Могу ли я использовать компоненты APW8 в блоке питания APW9 или APW12?

Некоторые компоненты используются в нескольких поколениях блоков питания Bitmain: SI8016HSP8 (APW8 / APW9 / APW9+), драйвер затвора IX4424NTR (APW7 / APW8 / APW9), MOSFET синхронного выпрямления TPHR8504PL (APW7 / APW8 / APW9 / APW12), микроконтроллер PIC16F1704 (все блоки питания Bitmain), первичный MOSFET K39N60W5 (APW3 / APW8) и малосигнальные устройства MBR0540 / MMBT3906 / DSS5540X. Трансформаторы (PQ2620, PQ5030T), контроллер PFC (NCP1654BD65R2G — специфичный для APW8) и более мощные первичные MOSFET специфичны для каждого поколения.

Как протестировать APW8 после ремонта?

Подключите отремонтированный APW8 к тестовому стенду связи Antminer через интерфейс I²C (тот же стенд, что и для APW12). Стенд выполняет 4 автоматических шага тестирования; "ОК" на всех 4 подтверждает успешный ремонт. Без официального тестового стенда электронная нагрузка в режиме CC (или заведомо исправный корпус майнера S15 / T15) плюс мультиметр для проверки выходного напряжения / пульсаций могут заменить его.
