Whatsminer CB2 V8 H3: Руководство по ремонту и список компонентов платы управления

Руководство по ремонту и перечень компонентов платы управления Whatsminer CB2 V8 H3 (обновление 2026 г.)

Whatsminer CB2 V8 — это устаревшая плата управления MicroBT на базе H3, мозг ранних майнеров серий M10, M10S, D1, M20, M20S, M21 и M21S, которые составляли первую волну развернутого парка MicroBT. Созданная на базе четырехъядерного процессора Allwinner H3 ARM Cortex-A7 с памятью DDR3 и меньшей площадью вспомогательных компонентов, чем у более новой CB4 V10, плата CB2 V8 охватывает поколение майнеров, которые все еще работают в значительных объемах в условиях низкой стоимости электроэнергии. Это руководство охватывает 7 наиболее уязвимых компонентов, рабочий процесс диагностики, специфичный для H3, и позиционирование по сравнению с новой платой управления CB4 V10 H6 — завершая охват ремонта линейки плат управления Whatsminer наряду с руководством по ремонту хэш-платы M50 и руководством по ремонту блока питания P21.

Почему ремонт CB2 V8 H3 все еще актуален в 2026 году

CB2 V8 обеспечивала питание огромного парка майнеров эпохи M10-M21 — многие из которых по-прежнему прибыльны в условиях низкой стоимости электроэнергии после халвинга. Сменные платы управления для серий M10/M20 ограничены в поставках (Bitmain и MicroBT давно прекратили производство этого поколения), что делает компонентный ремонт единственным реалистичным способом поддержания работы этих майнеров. Небольшой запас из 7 критически важных компонентов CB2 V8 плюс комплект для реболлинга H3 BGA охватывает большинство сценариев ремонта.

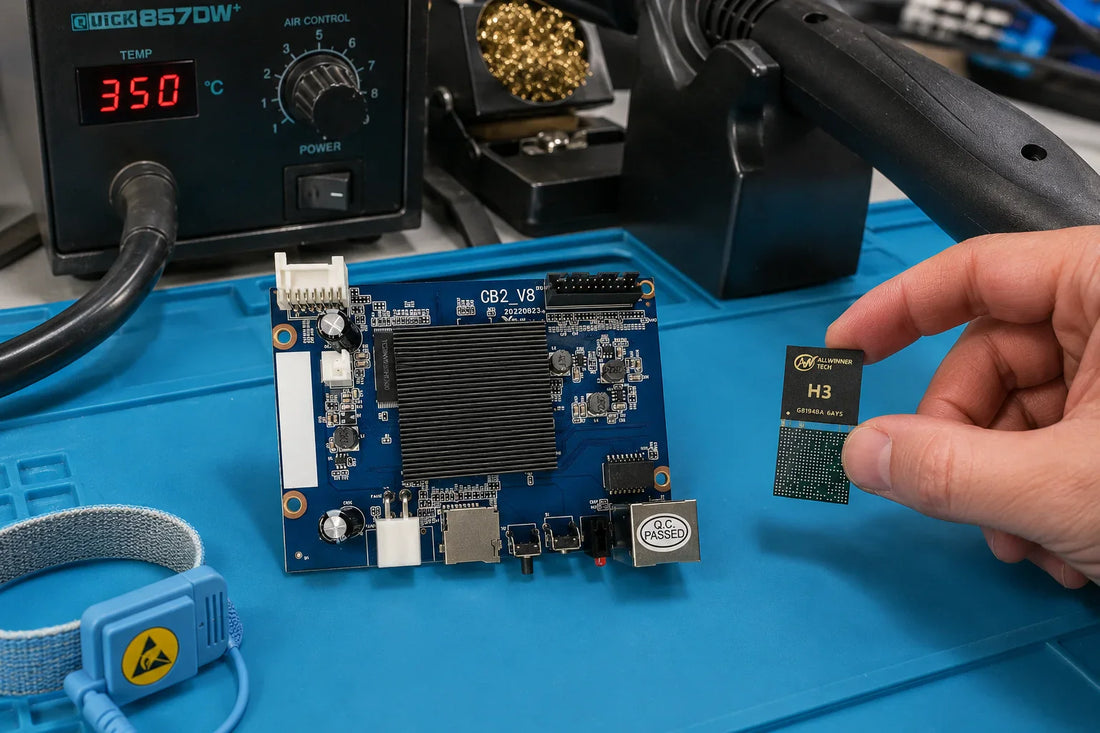

Архитектура платы управления CB2 V8 с первого взгляда

CB2 V8 построена на базе Allwinner H3 SoC — четырехъядерного процессора ARM Cortex-A7 с тактовой частотой 1,296 ГГц. H3 является предшественником H6, используемого на новой плате управления CB4 V10, и имеет те же требования к корпусу BGA для замены (паяльник сам по себе не справится с этой работой — обязательна станция для перепайки BGA с возможностью реболлинга).

В поддержку процессора, CB2 V8 оснащена чипом памяти H5TQ2G63GFR-RDC DDR3 (128 МБ, FBGA-96) для данных во время выполнения, а также меньшим набором поддерживающих MOSFET, диодов и переключателей, чем современная CB4 V10. Подача питания осуществляется по многорельсовой топологии с напряжениями 3,3 В, 1,2 В, 1,3 В и 1,5 В для процессора H3 и памяти DDR3.

Совместимые модели Whatsminer

Плата управления CB2 V8 H3 используется в раннем парке MicroBT:

• Семейство M10: M10, M10S, D1
• Семейство M20: M20, M20S
• Семейство M21: M21, M21S

Семейство CB2 также включает варианты CB2-V4, CB2-V10 и CB2-V16 — все на базе H3, с незначительными изменениями печатной платы в течение производственного цикла. Для более новых майнеров (M30S и более поздних) MicroBT перешла на плату управления CB4 V10 H6 с более мощным SoC Allwinner H6, а для серии M60 — на CB6 V10 с SoC Allwinner H616.

Наиболее распространенные режимы отказа CB2 V8

• Отсутствие загрузки, сети, веб-интерфейса — обычно из-за вышедшего из строя процессора Allwinner H3. Частые причины: повреждение от скачков напряжения, чрезмерный нагрев (особенно без радиатора или с вышедшим из строя вентилятором CPU), усталость паяных соединений из-за температурных циклов.
• Загружается, но ядро падает или хэш-платы не обнаруживаются — обычно из-за деградировавшей памяти H5TQ2G63GFR-RDC DDR3, вызывающей случайные ошибки во время загрузки прошивки.
• Включается, но немедленно отключается / отсутствует напряжение на шине — вышедший из строя защитный диод (IN5819 SS14 Schottky) или закороченный MOSFET на шинах питания. Проверьте импеданс шин перед повторным включением.
• Прерывистая работа вентилятора / сбой сигнала ввода/вывода — вышел из строя CMOS-переключатель SGM4157YC6 (MIAJK) или деградированный логический MOSFET FDV301N на пути мультиплексора ввода/вывода.
• Сбой MOSFET силового каскада — закороченный P-канальный MOSFET AO3423 (ASFA / ASTA) или N-канальный MOSFET 2N7002LT1G (702) обычно приводит к жесткому короткому замыканию, которое не позволяет плате включиться.
• Повреждение разъемов или окисление контактов — 22-контактные (данные майнера), 14-контактные (БП) или 6-контактные (вентилятор) разъемы могут потерять целостность контакта после многократных циклов установки/извлечения или вибрации при транспортировке.
• Повреждение разъема Ethernet / сетевого трансформатора — погнутые контакты разъема, оторванные контактные площадки трансформатора или поврежденный корпус трансформатора препятствуют сетевому подключению и блокируют связь с пулом.

Критические компоненты — функции и характер отказа

Процессор Allwinner H3 — мозг

Allwinner H3 — это четырехъядерный процессор ARM Cortex-A7 с тактовой частотой 1,296 ГГц, который запускает прошивку майнера. Являясь BGA-устройством, он требует переплавки горячим воздухом при контролируемых температурах (предварительный нагрев 150-180°C) и реболлинга BGA для замены. Вышедший из строя H3 отключает весь майнер — нет сети, нет веб-интерфейса, нет связи с хэш-платой.

Память H5TQ2G63GFR-RDC DDR3

H5TQ2G63GFR-RDC — это чип памяти DDR3 128M FBGA-96, используемый в качестве оперативной памяти H3. Сбои обычно проявляются в виде сбоев во время загрузки прошивки, паники ядра в последовательном журнале или случайных ошибок обнаружения хэш-плат. Как и процессор H3, это BGA-устройство, требующее соответствующего оборудования для переделки.

P-канальный MOSFET AO3423 (ASFA / ASTA)

P-канальный MOSFET AO3423 осуществляет переключение на вспомогательных ступенях подачи питания. Закороченный AO3423 обычно создает жесткое короткое замыкание на стоке-истоке, что препятствует включению платы.

MOSFET-ы 2N7002LT1G (702) и FDV301N

2N7002LT1G (маркировка 702) и N-канальные логические MOSFET-ы с обогащением FDV301N обрабатывают переключение малых сигналов на ступенях защиты и сигнализации.

CMOS-переключатель SGM4157YC6/TR (MIAJK)

CMOS-переключатель SGM4157YC6 обрабатывает мультиплексирование сигналов ввода/вывода на плате управления. Вышедший из строя переключатель обычно вызывает прерывистое управление вентилятором или сбои в сигнальном тракте.

Диод Шоттки IN5819 SS14

Диод Шоттки IN5819 (SS14) обеспечивает свободное вращение и защиту от обратной полярности на входном каскаде питания. Вышедший из строя диод Шоттки создает короткое замыкание или обрыв, что нарушает работу входной шины.

Перечень компонентов платы управления Whatsminer CB2 V8 H3

В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта платы управления CB2 V8 H3. Каждая запись напрямую ссылается на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или для полных блоков замены платы управления CB2 V8 / CB2 V4 / CB2 V10 / CB2 V16.

Номер детали	Тип компонента	Типичное расположение / роль
IN5819 (SS14)	Диод Шоттки	Свободное вращение и защита на входе питания
FDV301N	N-канальный MOSFET	Усиление логического уровня, сигнальный каскад
2N7002LT1G (702)	N-канальный MOSFET	Переключение малых сигналов на защитном каскаде
SGM4157YC6/TR (MIAJK)	CMOS-переключатель	Мультиплексирование сигналов ввода/вывода
AO3423 (ASFA / ASTA)	P-канальный MOSFET	Переключение вспомогательной подачи питания
H5TQ2G63GFR-RDC	Память DDR3	Оперативная память 128M FBGA-96 для CPU H3
CPU Allwinner H3	Главный процессор	Четырехъядерный ARM Cortex-A7 @ 1,296 ГГц, корпус BGA

Необходимые инструменты и расходные материалы для ремонта

• Станция для пайки BGA с контролируемым подогревом (150-180°C) — обязательна для замены процессора H3 и памяти DDR3.
• Комплект для реболлинга Whatsminer H3 BGA — специальный трафарет для реболлинга и инструменты для процессора H3.
• Паяльник с постоянной температурой 350-380°C и острым наконечником для работы с пассивными компонентами SMT.
• Термовоздушная паяльная станция при 350-400°C для удаления чипов QFN / SOIC.
• Паяльная паста марки M705, безотмывочный флюс, жидкость для промывки платы с безводным спиртом.
• Оловянные шарики диаметром 0,3 мм и 0,4 мм для реболлинга BGA.
• Мультиметр (рекомендуется Fluke) для проверки напряжения на шинах и сопротивления.
• Лабораторный блок питания (5 В / 12 В) для автономного питания платы управления во время диагностики.
• SD-карта с образом для перепрошивки прошивки для тестирования восстановления NAND.
• Адаптер последовательной консоли (USB-to-TTL 3.3 В) для захвата журнала загрузки во время диагностики.

Рабочий процесс диагностики и ремонта — 4-фазная процедура для платы управления H3

Рабочий процесс ремонта платы управления Whatsminer H3 состоит из четырех последовательных фаз: визуальный осмотр, измерение сопротивления, измерение напряжения и проверка тестовой прошивки. Каждая фаза должна быть успешно завершена, прежде чем переходить к следующей.

Фаза 1 — Визуальный осмотр (7 категорий неисправностей)

1. Повреждение разъемов — проверьте 22-контактный (контроллер-майнер), 14-контактный (контроллер-БП) и 6-контактный (контроллер-вентилятор) разъемы. Осмотрите пластиковый корпус на наличие трещин, а металлические контакты — на деформацию. Замените поврежденные разъемы, прежде чем продолжить.
2. Повреждение кнопок — проверьте на наличие ржавчины или трещин на поверхности, убедитесь, что кнопка возвращается в исходное положение после нажатия, и проверьте физическую упругость.
3. Разъем Ethernet / сетевой трансформатор — проверьте на деформированные контакты разъема, оторванные контактные площадки трансформатора или повреждение корпуса трансформатора. Примечание: оторванная и отпавшая прокладка трансформатора на некоторых платах является причиной для списания — повреждение дорожек не подлежит ремонту.
4. Индукторы — проверьте на оторванные контактные площадки или физические повреждения. Оторванные и отпавшие дорожки индукторов являются причиной для списания на некоторых версиях плат.
5. Электролитические конденсаторы — проверьте на трещины в корпусе или пробитые верхние части (классический признак отказа конденсатора).
6. Светодиодные индикаторы — визуально убедитесь, что корпус лампы цел.
7. Царапины на печатной плате — осмотрите переднюю и заднюю поверхности на наличие перерезанных дорожек или царапин на контактных площадках. Значительные царапины, которые перерезают дорожки, обычно являются причиной для списания.

Фаза 2 — Измерение сопротивления (3 уровня, питание не подано)

1. Сопротивление входного терминала питания — измерьте сопротивление входного разъема или положительного электрода входного электролитического конденсатора относительно земли. Сравните с эталонным диапазоном от заведомо исправных плат. Если оно ненормально, постепенно удаляйте компоненты, связанные с аномальной точкой, пока сопротивление не нормализуется. Если все связанные компоненты были удалены, а сопротивление все еще ненормально, переходите на следующий уровень.
2. Сопротивление шины питания — измерьте импеданс земли каждой шины: 3,3 В, 1,2 В, 1,3 В, 1,5 В. Положения шин обозначены на плате. Используйте ту же итеративную процедуру удаления для любой аномальной шины.
3. Сопротивление функциональной цепи — измерьте импеданс земли на основной цепи управления, цепи DDR3, цепи NAND Flash и других функциональных модулях, видимых на передней и задней сторонах платы. Используйте ту же итеративную процедуру удаления для любых аномалий.

После завершения проверки сопротивления, повторно проверьте сопротивление входного терминала питания. Если оно в норме, повторно припаяйте все ранее удаленные компоненты (проверьте их исправность перед повторной установкой). Если сопротивление входного терминала все еще ненормально, повторите процесс — что-то было упущено в предыдущем проходе.

Фаза 3 — Измерение напряжения (3 уровня, плата под напряжением)

1. Напряжение на входном терминале питания — проверьте входное напряжение на разъеме или положительном электроде входного электролитического конденсатора. Сравните с эталонным диапазоном от заведомо исправных плат.
2. Напряжение на шине питания — проверьте, находятся ли шины 3,3 В, 1,2 В, 1,3 В и 1,5 В в пределах их эталонных диапазонов. Измеряйте напряжение на конденсаторе шины или между индуктором шины и землей. Используйте итеративную замену компонентов для любой аномальной шины.
3. Напряжение функциональной цепи — проверьте, находится ли напряжение питания на каждом функциональном модуле (основной контроллер, DDR3, NAND Flash и т.д.) в пределах эталонных диапазонов. Итеративная замена компонентов для любых аномалий.

После завершения проверки напряжения, повторно проверьте напряжение на входном терминале питания. Если оно в норме, переходите к тестированию прошивки.

Фаза 4 — Проверка тестовой прошивки

1. Обновление тестовой прошивки — попробуйте прошить тестовую прошивку. Если обновление успешно, перейдите к внутреннему тестированию модуля. Если обновление не удается, итеративно заменяйте материалы вокруг основного управляющего IC, чипа DDR3 и модулей чипов NAND Flash, пока обновление не будет успешным. Сбой прошивки с SD-карты указывает на путь SD-карты; сбой OTA указывает на цепь порта Ethernet.
2. Тестирование внутреннего модуля — после успешного обновления прошивки запустите внутренний тест, который охватывает функции CPU, DDR3, NAND и сети. Сбои в тестировании конкретного модуля (например, «DDR test fail») указывают на материалы вокруг этого конкретного чипа.
3. Тест ввода/вывода — проверьте ожидаемые выходные значения на путях ввода/вывода с помощью внешнего мультиметра в соответствии с определениями тестовых случаев. Любой неожиданный выход указывает на материалы на этом пути ввода/вывода или на основной контроллер.

Если все четыре этапа пройдены успешно, плата отремонтирована и готова к повторной сборке в корпус майнера для стандартного 24-часового испытания.

Примечания по переработке BGA для замены H3 CPU и DDR3

1. Захватите журнал загрузки последовательной консоли с помощью адаптера USB-to-TTL 3.3V на UART H3 перед любой работой с BGA — выход загрузки точно покажет, где CPU останавливается (ошибка загрузчика, ошибка загрузки ядра или пользовательское пространство из-за повреждения прошивки).
2. Сначала попробуйте перепрошить NAND через SD-карту — многие "мертвые" платы управления CB2 V8 имеют просто поврежденную прошивку после отключения питания во время обновления.
3. Если перепрошивка не удается или вообще нет выхода UART, подозревайте CPU H3 или память DDR3. Сначала проверьте питание 1,2 В для обоих чипов.
4. Для замены BGA H3 или DDR3: предварительно нагрейте плату до 150-180°C, снимите неисправный чип контролируемым горячим воздухом, очистите и реболлите с помощью соответствующего трафарета, установите новый чип и перепаяйте с контролируемым профилем BGA.

Когда ремонт на уровне чипа имеет больше смысла, чем замена платы

Новая плата управления CB2 V8 (или один из вариантов CB2-V4 / V10 / V16) стоит значительно дороже, чем отдельные компоненты, необходимые для ремонта на уровне чипа — особенно с учетом того, что платы эпохи M10-M21 сейчас ограничены в поставках. Для ремонтных мастерских, обрабатывающих более нескольких плат класса CB2 в месяц, небольшой запас процессоров H3, H5TQ2G63GFR DDR3, MOSFET AO3423 / 2N7002LT1G / FDV301N, CMOS-переключателей SGM4157YC6 и диодов Шоттки IN5819 охватывает большинство сценариев ремонта.

Часто задаваемые вопросы — ремонт платы управления Whatsminer CB2 V8 H3

Какие модели Whatsminer используют плату управления CB2 V8 H3?

CB2 V8 используется в раннем парке MicroBT: M10, M10S, D1, M20, M20S, M21 и M21S. Семейство CB2 также включает варианты CB2-V4, CB2-V10 и CB2-V16 — все на базе H3 с незначительными изменениями печатной платы. Для более новых серий M30S и более поздних MicroBT перешла на плату управления CB4 V10 H6.

Что такое Allwinner H3?

H3 — это четырехъядерный процессор Allwinner ARM Cortex-A7 с тактовой частотой 1,296 ГГц. Он запускает прошивку майнера на плате управления CB2 V8, обрабатывая связь с хэш-платой, подключение к пулу, выполнение прошивки и веб-интерфейс управления майнером. Он является предшественником Allwinner H6, используемого на новой плате управления CB4 V10.

Чем CB2 V8 отличается от CB4 V10 и CB6 V10?

CB2 V8 использует SoC H3 (ARM Cortex-A7, более старое поколение Allwinner) и питает майнеры эпохи M10-M21. CB4 V10 использует новый SoC H6 (ARM Cortex-A53) для серий M30S до M50. CB6 V10 использует новейший SoC H616 для серий M60 и более поздних. Каждое поколение платы управления сопряжено с определенным поколением майнеров и не является взаимозаменяемым.

Могу ли я отремонтировать процессор H3 только с помощью паяльника?

Нет. H3 — это BGA-устройство, у которого паяные соединения находятся под корпусом — они недоступны сбоку. Правильная замена требует станции BGA-переделки с контролируемым предварительным нагревом (150-180°C), специального трафарета для реболлинга H3 и контролируемого профиля оплавления горячим воздухом. Попытка замены H3 без BGA-станции обычно приводит к повреждению контактных площадок и невосстанавливаемой плате.

Каков 4-фазный диагностический процесс для управляющей платы H3?

Стандартная методология включает: (1) Визуальный осмотр разъемов, кнопки, разъема/трансформатора Ethernet, индукторов, электролитических конденсаторов, светодиода и царапин на печатной плате; (2) Измерение сопротивления на трех уровнях (вход питания, линии питания 3.3 В/1.2 В/1.3 В/1.5 В, функциональные схемы) с итеративным удалением компонентов до устранения аномалий; (3) Измерение напряжения на тех же трех уровнях при включенной плате; (4) Проверка прошивки, включающая обновление прошивки, тест внутренних модулей (CPU/DDR/NAND/сеть) и тест ввода/вывода. Каждая фаза должна быть успешно завершена перед переходом к следующей.
