Руководство по ремонту и список компонентов хеш-платы Antminer L7

Руководство по ремонту хэш-платы Antminer L7 и список компонентов (обновление 2026 г.)

Bitmain Antminer L7 — это рабочая лошадка для майнинга Scrypt ASIC-майнеров Litecoin / Dogecoin, созданная на базе чипа BM1489 ASIC — 120 чипов на хэш-плату, 24 домена напряжения × 5 чипов на домен, 3 платы на майнер = всего 360 чипов с номинальной производительностью ~9050 МН/с и потребляемой мощностью ~3425 Вт. Выпущенный в 2021 году и до сих пор являющийся доминирующим Scrypt ASIC в 2026 году, L7 занимает выгодное положение: объединенный майнинг LTC + DOGE продолжает приносить доход, а основная часть установленного парка находится в середине срока службы. В этом руководстве рассматриваются 32 наиболее уязвимых компонента хэш-платы L7, 6-ступенчатый диагностический рабочий процесс, документированный Bitmain, включая дихотомический метод локализации чипов, архитектуру сигнала CLK с двойным кристаллом (Y1 для чипов 1-60, Y2 для чипов 61-120), цепь повышения напряжения + LDO, программирование микроконтроллера PIC и полный сценарий ремонта со ссылками на прямые источники, дополняющий пару хэш-плат Bitmain для альткойнов наряду с нашим руководством по ремонту Antminer D7 (X11).

Почему ремонт хэш-платы L7 важен в 2026 году

Antminer L7 остается доминирующим институциональным Scrypt-майнером в 2026 году — экономика объединенного майнинга Litecoin + Dogecoin положительна в большинстве регионов с низкой и средней стоимостью электроэнергии, и L7 по-прежнему продается на вторичном рынке по хорошим ценам. Большинству устройств L7, находящихся в эксплуатации, сейчас 3-5 лет, что ставит их прямо в зону «компоненты выходят из строя один за другим»: датчики температуры дрейфуют, чипы ASIC перегорают от кумулятивного теплового напряжения, LDO выходят за пределы спецификаций, а MOSFETы повышающей цепи выходят из строя. Ремонт на уровне компонентов — реалистичный путь: небольшой запас чипов BM1489 ASIC, повышающие MOSFETы (TPHR9003NL), цепь LDO (SGM2036-ADJ, MP2019GN, NCP114ASN180T), преобразователи уровней (74AUP1T34, семейство NLSV1T34, SN74LVC1G126), датчики температуры (S75, NCT218) и микросхема управления PIC охватывают большинство сценариев настольного ремонта платы L7. Операторы, управляющие парками L7, могут продолжать получать прибыль от этих майнеров с высокой маржой в течение нескольких лет при условии структурированного обслуживания и наличия запасных частей.

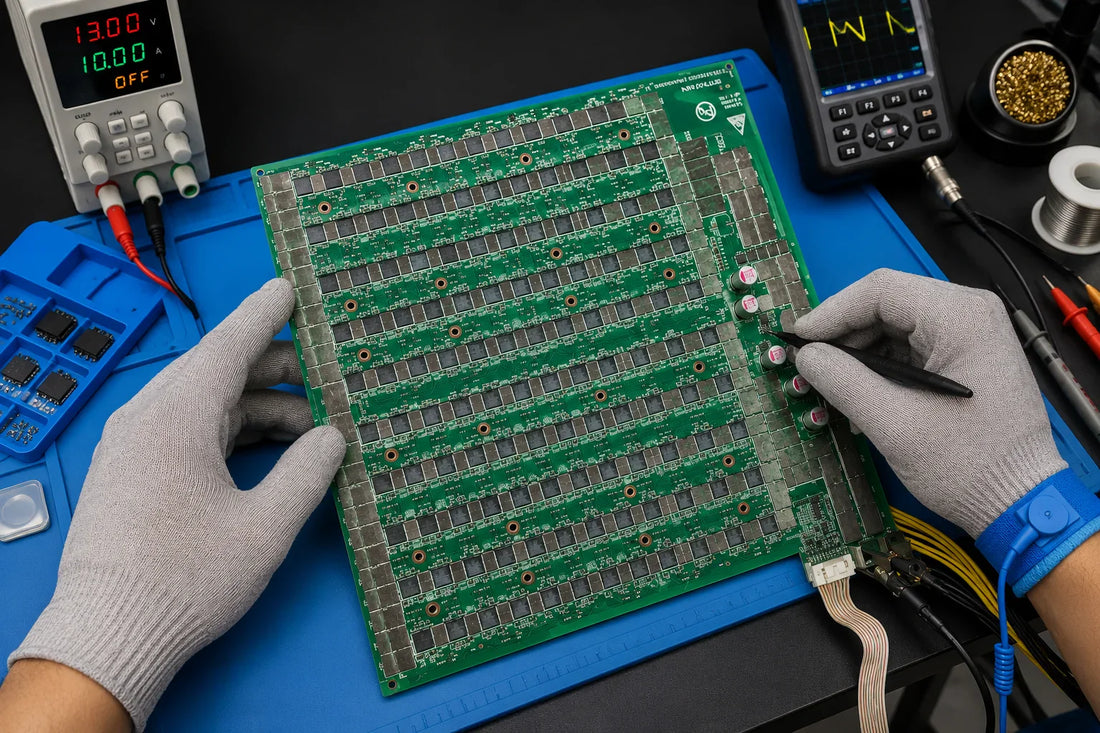

Архитектура хэш-платы Antminer L7

Хэш-плата L7 построена на базе чипа Bitmain BM1489 Scrypt ASIC. Каждая плата содержит 120 чипов BM1489, расположенных в 24 доменах напряжения × 5 чипов на домен. Весь майнер L7 состоит из 3 хэш-плат (всего 360 чипов) + 1 платы управления + 1 БП APW12 (вариант 14В-17В) + 4 вентиляторов охлаждения.

Архитектура питания

• Рабочее напряжение на чип BM1489: 0,6 В (типичное целевое значение домена)
• Повышающая цепь (U13): принимает 15 В от БП и повышает его до 19,6 В для верхних шин напряжения. Контрольная точка C70 = 23 В (шина выхода повышения напряжения до падения LDO).
• Две ветви маршрутизации напряжения:
  • Домены 21-24 (4 верхние группы): повышение 19,6 В → LDO (U249 / U247 / U243 / U239) → 1,8 В → PLL 0,8 В → домен ~0,6 В
  • Домен 20: VDD 14,4 В → LDO → 1,8 В + 0,8 В → ~0,6 В
  • Домены 19-1: напряжение уменьшается на 0,6 В на домен, каскадируя через цепь LDO
• Последовательность включения (обязательно): сначала отрицательный медный провод → затем положительный медный провод → последним сигнальный кабель. Нарушение этого порядка грозит выходом из строя преобразователей уровней U1 / U2 — наиболее частая причина отказа хэш-платы L7 после ремонта из-за ошибки на стенде (и не всегда можно отследить до конкретного чипа после этого).

Архитектура сигнала (распределение CLK с двойным кристаллом)

В отличие от большинства хэш-плат Bitmain, использующих один кристалл 25 МГц, L7 использует два кристалла (Y1 и Y2) для разделения распределения CLK на 120 чипов — Y1 управляет чипами 01-60, а Y2 управляет чипами 61-120. Это одна из отличительных архитектурных особенностей L7:

• CLK: Y1 (25 МГц) → чипы 01-60 + Y2 (25 МГц) → чипы 61-120 → мультиметр показывает ~0,8-0,9 В
• RST + CI: контакт 3 порта ввода-вывода (3,3 В) → преобразователи уровней U1 / U3 / U4 → чип 01 → чип 120. При отключенном кабеле ввода-вывода: 0 В. В рабочем состоянии: 1,8 В.
• RX (RI, RO): чипы 120 → 01 → через U1 → контакт 8 терминала сигнального кабеля → обратно на плату управления. При отключенном вводе-выводе: 0,3 В. В рабочем состоянии: 1,8 В.
• BO (BI, BO): чипы 01 → 120. Мультиметр показывает 0 В (сигнал выборочный, не удерживается).

Тестовый стенд

Хэш-плата L7 использует тот же тестовый стенд платы управления V2.3 (Bitmain P/N ZJ0001000001), что и D7, питаемый от БП APW12 14В-17В V1.2 (примечание: L7 использует вариант APW12 с более высоким напряжением 14В-17В, а не вариант D7 12В-15В) с толстыми (4 AWG, <60 см) положительными/отрицательными медными кабелями. Терминалы тестового стенда требуют цементных разрядных резисторов 20 Ом / 100 Вт+. Первое использование требует обновления прошивки с SD-карты с программой тестового стенда серии 7Z007 — отличающейся от обновления D7 серии V19. Односторонний режим PT1 работает без кода сканирования или сетевого кабеля; двусторонний тест Pattern PT2 требует сканера кода последовательного порта и платы адаптера RS232-TTL 3,3 В с сетевым кабелем.

Наиболее распространенные режимы отказа хэш-платы L7

• Обнаружено ноль чипов (ASIC NG: 0) — наиболее распространенная неисправность L7. Используйте метод дихотомии: закоротите контрольную точку RO и контрольную точку 1V8 между чипами 1 и 2 самодельным короткозамыкающим зондом. Если все еще 0 чипов: наиболее вероятная причина — короткое замыкание SMD-фильтрующего конденсатора 0,8 В или 1,8 В, плохая пайка U1 / U2 или отказ лужения вывода 1 чипа.
• Отсутствующие чипы (ASIC NG: N, где N < 120) — используйте дихотомию бинарного поиска. Закоротите 1V8 и RO между чипами 60 и 61; если в журнале показано 60 чипов, первые 60 исправны. Продолжайте делить пополам, пока не будет изолирован неисправный чип.
• Pattern NG (P:NG) на PT2 — скорость ответа чипа nonce ниже спецификации. Согласно журналу тестового стенда, определите 2-4 чипа с наименьшей скоростью ответа и замените их. Если два помеченных чипа находятся в одном домене (например, asic[69] и asic[70]), замените только тот, у которого наименьшая скорость ответа nonce — нумерация чипов начинается с 0, поэтому asic[69] и asic[70] вероятно находятся в одной паре доменов напряжения.
• Sensor NG на ЖК-дисплее тестового стенда — показания датчика температуры ненормальны. Проверьте журнал последовательного вывода, чтобы подтвердить тип и положение датчика. Измерьте контакт 8 датчика температуры = питание 3,3 В; если отсутствует, исправьте цепь питания. Затем проверьте шину I²C SDA / SCL на короткое замыкание или обрыв. Общая причина: отказ датчика S75 или NCT218, или проверка резисторов R1381 / R1382 / R1383 / R1384 на дефекты пайки в цепи смещения датчика.
• Отсутствует напряжение повышающей цепи — измерьте C70 = 23 В. Если отсутствует, проверьте первичный MOSFET TPHR9003NL, импульсный регулятор MP1517DR, индуктор 6R8 и преобразователь постоянного тока SY7302ABC последовательно.
• U1/U2 перегорает после включения — почти всегда указывает на неправильную последовательность включения (сигнальный кабель вставлен до положительного медного). U1 / U2 — это 74AUP1T34 (SN74AUP1T34DCKRU2E) и связанные SN74LVC1G126DCKR преобразователи уровней — чувствительны к переходным процессам при включении, если сигнальное напряжение поступает до установления шины.
• Микроконтроллер PIC не отвечает (U6 контакт 11 ≠ 3,2 В) — сначала проверьте подключение кабеля тестового стенда. Если кабель в порядке, перепрограммируйте микроконтроллер PIC16F1704 с помощью программатора PICkit3, подключенного к контактам J3 1-6. HEX-файл для L7 упоминается как 20200101-PIC1704-BM1398-V89.hex в документации Bitmain.
• Выходное напряжение LDO выходит за пределы спецификации — деградировавший чип LDO SGM2036-ADJ смещает шину 0,8 В. MP2019GN также может дрейфовать. NCP114ASN180T (CADMIZ) 1,8 В LDO — еще одна распространенная точка дрейфа на старых платах L7.
• Напряжение домена низкое или отсутствует — типичное напряжение домена составляет около 0,6 В. Если подается 15 В, но напряжения домена нет, проверьте MOS на короткое замыкание (измерьте сопротивление между контактами 1, 4, 8 MOSFET домена). Затем проверьте группу ASIC BM1489 в этом домене на короткое замыкание на фильтрующих конденсаторах 0,8 В или 1,8 В. VIS30010 MOSFET со сверхнизким внутренним сопротивлением 30 В — распространенная часть для переключения доменов на платах L7.
• EEPROM NG на ЖК-дисплее тестового стенда — проверьте U10 (FM24C02B EEPROM) на целостность пайки. Часто повторная пайка решает проблему; в противном случае замените.
• Температура печатной платы выше 90°C — сигнализация мониторинга L7 срабатывает при температуре выше 90°C. Причины: слишком высокая температура окружающей среды (тестирование PT2 требует 25-30°C; программное обеспечение останавливается ниже 25°C); неисправность вентилятора; деградация термопасты под радиатором (рекомендуемая замена: теплопроводящий гель Fujipoly SPG-30B).
• Падение хэшрейта после сборки (платы исправны на тестовом стенде) — установите исправную плату на тестовый стенд в режиме отладки, установите вентилятор на 100%, отрегулируйте напряжение/частоту до рабочих значений майнера, отслеживайте потерю хэшрейта. Если хэшрейт все еще падает, снизьте частоту для диагностики; снимите радиатор и измерьте напряжения домена в реальном времени. Аномальное напряжение домена обычно означает короткое замыкание чипа или повреждение лужения вывода на конкретном чипе.

Список компонентов для ремонта хэш-платы L7

В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта хэш-платы L7. Каждая запись ведет непосредственно на страницу соответствующей детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или для полного заказа компонентов для хэш-платы L7.

Рабочий процесс диагностики и ремонта — 6-шаговая процедура, документированная Bitmain

Требования к рабочему месту

• Антистатический рабочий стол для обслуживания: заземленный, антистатический браслет с заземлением.
• Паяльник с постоянной температурой: 350-380°C с острым наконечником для чиповых резисторов / конденсаторов.
• Термовоздушная паяльная станция + станция для BGA-пайки: для демонтажа и пайки чипов/BGA.
• Мультиметр: рекомендуется Fluke 17B+, со стальными иглами и термоусадочными рукавами для удобства измерения.
• Осциллограф + сетевой кабель для тестового режима платы управления.
• Блок питания APW12: APW12_14V-17V V1.2 (специфичный для L7 вариант) с медными кабелями 4 AWG, длиной <60 см.
• Тестовый стенд V2.3: P/N ZJ0001000001 с цементными разрядными резисторами 20Ω / 100W+ на положительных/отрицательных клеммах.
• Сканер кода последовательного порта + плата адаптера RS232-TTL 3.3V для тестового режима PT2 Pattern.
• Самодельный пробник короткого замыкания: контакты, припаянные к проводке с термоусадочной трубкой для предотвращения короткого замыкания (используется для дихотомической локализации чипов).
• Вспомогательные материалы: паяльная паста (рекомендуется M705 thousand-pillar), флюс, жидкость для промывки плат, безводный спирт, теплопроводящий гель Fujipoly SPG-30B, стальная сетка для шариков BGA, оплетка для удаления припоя, шарики припоя (0.4 мм).
• Базовый запас материалов: резисторы 0402 (0R, 1K, 4.7K, 10K), конденсаторы 0402 (0.1 мкФ, 1 мкФ).

Безопасность и дисциплина процесса

Три правила, которые нельзя нарушать при ремонте хеш-платы L7:

• Последовательность включения питания: сначала отрицательный медный провод → затем положительный медный провод → в конце сигнальный кабель. Выключение питания в обратном порядке: сначала сигнальный кабель → затем положительный медный провод → в конце отрицательный медный провод. Неправильный порядок выводит из строя преобразователи уровня U1 / U2.
• Охлаждение перед повторным тестированием: после любых ремонтных работ дождитесь полного охлаждения хеш-платы, прежде чем повторно подавать питание для повторного тестирования. Горячее повторное тестирование дает ложные результаты PNG.
• Радиатор + термогель перед функциональным тестированием: никогда не проводите проверку замены чипа без установленного большого радиатора с равномерно нанесенным свежим термогелем Fujipoly SPG-30B. Односторонние производственные тесты должны образовывать воздуховод (разместите 2 хеш-платы рядом или используйте шасси с 4 вентиляторами на полной скорости).

6-этапная процедура диагностики

1. Шаг 1 — Проверка выходной мощности. Убедитесь, что блок питания подает 15 В на хеш-плату на входных клеммах.
2. Шаг 2 — Проверка выходного напряжения домена. В каждом домене напряжения должно быть около 0.6 В на группе чипов. Приоритетом является проверка входной клеммы блока питания хеш-платы и короткого замыкания MOS (измерьте сопротивление между контактами 1, 4, 8). Если подано 15 В, но напряжение домена не появляется, продолжайте.
3. Шаг 3 — Проверка цепи PIC. Измерьте контакт 11 U6 = ~3.2 В на выходе. Если отсутствует, сначала проверьте подключение кабеля тестового стенда. Если кабель в порядке, перепрограммируйте PIC16F1704 с помощью программатора PICkit3 на контактах J3 1-6. Запишите HEX-файл для L7 через MPLAB IPE (выберите PIC16F1704 → Power → Operate → выберите файл → Connect → Program → Verify).
4. Шаг 4 — Проверка выхода цепи Boost. Контрольная точка C70 = 23 В (шина выхода Boost). Если отсутствует, проверьте первичный MOSFET TPHR9003NL, импульсный регулятор MP1517DR, индуктор Boost 6R8 и DC-DC преобразователь SY7302ABC.
5. Шаг 5 — Проверка выхода LDO. Проверьте выход 1.8 В LDO и выход 0.8 В PLL для каждого домена. Проверьте LDO SGM2036-ADJ, MP2019GN и NCP114ASN180T по порядку — это наиболее распространенные точки дрейфа на старых платах L7.
6. Шаг 6 — Проверка выхода сигнала чипа. Проверьте сигналы CLK / CI / RI / BO / RST. Эталонные значения напряжения: CLK ~0.8-0.9 В (от кварцевых резонаторов Y1 + Y2 25 МГц); RST + CI от вывода IO 3 (3.3 В) после преобразования уровня, работающего на 1.8 В. Если измеренные значения значительно отличаются от эталонных, сравните с измерениями соседних доменов. Когда метод дихотомии локализует неисправный чип, сначала перепаяйте чип (добавьте безотмывочный флюс, нагрейте паяные соединения до расплавленного состояния), прежде чем заменять — проблема может быть в плохом контакте пайки, а не в мертвом чипе.

Метод дихотомии — локализация на уровне чипа

Метод дихотомии (двоичного поиска) является самым быстрым способом локализации отсутствующего чипа на хеш-плате L7:

• Если на ЖК-дисплее отображается ASIC NG: 0 (ноль чипов) — коротко замкните тестовую точку RO и тестовую точку 1V8 между чипами 1 и 2 самодельным пробником короткого замыкания. Запустите программу Find Chip и проверьте серийный журнал. Если по-прежнему 0 чипов: наиболее вероятная причина — короткое замыкание фильтрующего конденсатора SMD 0.8 В / 1.8 В, плохая пайка U1 / U2 или отказ лужения контакта чипа 1.
• Если первая попытка обнаруживает 1 чип — первый чип и предыдущая цепь в порядке. Разделите оставшийся диапазон пополам и коротко замкните 1V8 + RO между чипами 60 и 61. Если в журнале отображается 60 чипов, то первые 60 в порядке. Продолжайте деление пополам, пока не будет изолирован.
• Если чип N неисправен, то короткое замыкание между N-1 и N находит N-1 чипов, но короткое замыкание между N и N+1 по-прежнему находит N-1 (нет прогресса) — это подтверждает позицию.
• Для фиксированного сообщения "ASIC NG: X" (одно и то же число чипов при каждом тесте) используйте прямое измерение напряжения сигнала на этом чипе без дихотомии — позиция уже известна.

Коды отчетов тестового стенда и валидация после ремонта

• ASIC NG: 0 — обнаружено ноль чипов. Примените метод дихотомии.
• ASIC NG: N — обнаружено N чипов (где N < 120). Примените метод дихотомии для локализации.
• Pattern NG (PT2) — скорость ответа чипа nonce ниже нормы. Проверьте журнал на предмет чипов с самой низкой скоростью ответа, замените их. Если два помеченных чипа находятся в одном домене, замените только тот, у которого самая низкая скорость ответа.
• P:NG — общая скорость ответа ниже нормы, но нет конкретного неисправного чипа. Замените 2 чипа с самой низкой скоростью ответа согласно журналу, чтобы повысить общую скорость.
• Sensor NG — показания датчика температуры ненормальны. Проверьте контакт 8 = 3.3 В; проверьте целостность шины SDA / SCL. Проверьте резисторы смещения R1381 / R1382 / R1383 / R1384 на наличие дефектов пайки.

Требования к среде тестирования PT2

• Температура окружающей среды: 25-30°C. При температуре ниже 25°C тестовое программное обеспечение автоматически останавливается (ограничение по холодной среде).
• Стабильность выходного напряжения блока питания под нагрузкой: при нагрузке 1500 Вт выходное напряжение блока питания не может упасть более чем на 0.03 В ниже значения в файле конфигурации (например, при настроенном 13.8 В → фактический выход ≥13.77 В при 1500 Вт).
• Валидация после ремонта: хеш-плата должна пройти валидацию на тестовом стенде более двух раз, чтобы быть одобренной. Первый проход после переделки, затем второй проход после полного охлаждения платы. После успешного прохождения теста снимите большой радиатор, нанесите свежий термогель Fujipoly SPG-30B, установите радиатор и запустите через первую станцию производственной линии (PT1 + PT2).
• Тест на старение всего майнера: установите отремонтированную хеш-плату в полный майнер хотя бы на один цикл старения. Следите за аномалиями вентилятора, обнаружением цепи, температурными тревогами выше 90°C, падением хешрейта после сборки.

Диагностика отказа всего майнера

• IP не обнаружен — проверьте 3.3 В на плате управления (если короткое замыкание, сначала отключите U8, затем отсоедините ЦП). Проверьте пайку DDR/ЦП; попробуйте обновить прошивку через SD-карту. Подождите 30 секунд после прошивки карты для завершения OTP (отключение питания до 30 секунд сжигает основной управляющий ИС U1 — невосстановимо на Antminer 19-й серии, включая L7).
• Цепь отсутствует / обнаружено меньше плат — обычно проблема с подключением кабеля. Проверьте кабель на обрыв; протестируйте подозрительную плату на PT2; если она проходит, проблема в цепи платы управления.
• Аномальная температура (PCB >90°C) — порог тревоги. Наиболее частые причины: слишком высокая температура окружающей среды, аномальная работа вентилятора или деградация термопасты.
• Падение хешрейта после сборки (платы в порядке на тестовом стенде) — установите исправную плату с тестовым стендом в режиме отладки, установите вентилятор на 100%, отрегулируйте напряжение/частоту до рабочих значений майнера, следите за потерей хешрейта. Если падение продолжается, снизьте частоту для диагностики; снимите радиатор и измерьте напряжения доменов в реальном времени. Аномальное напряжение домена обычно означает, что чип коротко замкнут или поврежден контакт лужения на конкретном чипе.
• Не удается найти все чипы (2/3 или 1/3 хешрейта) — обнаружено меньше чипов, чем ожидалось. Используйте методологию тестирования PT2 для локализации.

Когда ремонт на уровне чипов более целесообразен, чем замена

Запасы новых хеш-плат L7 ограничены — Bitmain прекратил массовое производство этого поколения, а на вторичном рынке в основном представлены неисправные платы других операторов. Для операторов Scrypt-майнинга ремонт на уровне компонентов является реалистичным путем. Небольшой запас ASIC-чипов BM1489 (наиболее часто заменяемая деталь на платах L7), MOSFET-транзисторов цепи усиления (TPHR9003NL), MOSFET-транзисторов для переключения доменов со сверхнизким сопротивлением VIS30010, цепочки LDO (SGM2036-ADJ, MP2019GN, NCP114ASN180T), преобразователей уровня (74AUP1T34, SN74LVC1G126DCKR), микроконтроллера PIC16F1704 (с готовым для прошивки HEX-файлом L7), температурных датчиков S75 + NCT218 и индуктора усиления 6R8 покрывает большинство сценариев ремонта на столе.

Несколько компонентов L7 используются и в других майнерах Bitmain — T2N7002AK и SMBJ190A с D7, VS3510AP с D7, MDU3603 с S17 / T17, MP2019GN с S19, SN74LVC1G126DCKR с семейством S19, MP1517DR с S17 / T17 / S19 / T19, NCT218 с S17 / S17E и PIC16F1704 с более широкой линейкой хеш-плат Antminer. Ремонтный стенд, который уже имеет запас деталей для одного поколения Bitmain, может расширить покрытие до L7 с относительно небольшими дополнениями.

FAQ — Ремонт хеш-платы Antminer L7

Какова компоновка хеш-платы на Antminer L7?

Хеш-плата L7 содержит 120 ASIC-чипов BM1489 Scrypt, расположенных в 24 доменах напряжения × 5 чипов на домен. Весь майнер L7 имеет 3 хеш-платы (всего 360 чипов) + 1 плату управления + 1 блок питания APW12 (вариант 14V-17V V1.2) + 4 охлаждающих вентилятора. Каждый чип работает при доменном напряжении ~0.6 В; цепь усиления U13 подает 19.6 В от входного напряжения 15 В блока питания.

Почему L7 использует два кварцевых резонатора (Y1 и Y2)?

Распределение CLK на L7 разделено между двумя кварцевыми резонаторами 25 МГц — Y1 управляет чипами 01-60, а Y2 управляет чипами 61-120. Эта двухкристаллическая архитектура отличает L7 от большинства хеш-плат Bitmain, использующих один кристалл. Напряжение CLK на каждом чипе показывает ~0.8-0.9 В на мультиметре. Если чипы 61-120 одновременно выходят из строя, Y2 является вероятной причиной; если чипы 01-60 одновременно выходят из строя, Y1 является вероятной причиной.

В чем разница между APW12 L7 и APW12 D7?

L7 использует APW12_14V-17V_V1.2 (более высокий диапазон напряжения); D7 использует APW12_12V-15V_V1.2 (более низкий диапазон напряжения). Оба являются сериями APW12, но подвариант имеет значение — использование неправильного подварианта либо недонапрягает L7 (недостаточное доменное напряжение), либо перенапрягает D7 (потенциальное повреждение MOSFET). Всегда проверяйте наклейку APW12 перед подключением.

Какова правильная последовательность включения питания для ремонта хеш-платы L7?

Сначала отрицательный медный провод → затем положительный медный провод → в конце сигнальный кабель. Выключение питания в обратном порядке: сначала сигнальный кабель → затем положительный медный провод → в конце отрицательный медный провод. Неправильный порядок выводит из строя преобразователи уровня U1 / U2 — наиболее частая причина отказа хеш-платы L7 после ремонта, и отказ не всегда можно отследить до конкретного чипа впоследствии.

Как локализовать неисправный чип на хеш-плате L7?

Используйте метод дихотомии (двоичного поиска) с пробником короткого замыкания. Сначала коротко замкните тестовые точки RO + 1V8 между чипами 1 и 2; если сообщается 0 чипов, неисправность находится в чипе 1 или в окружающей цепи U1/U2 или фильтрующих конденсаторах. Если сообщается 1 чип, разделите диапазон пополам — коротко замкните между чипами 60 и 61; если сообщается 60 чипов, то первые 60 в порядке. Продолжайте деление пополам, пока не будет изолирован неисправный чип. Когда чип N неисправен, короткое замыкание между N-1 и N находит N-1 чипов, но короткое замыкание между N и N+1 по-прежнему находит N-1.

Что означает Pattern NG на тестовом стенде L7?

Pattern NG (станция PT2) указывает, что скорость ответа чипа nonce ниже нормы — характеристики чипа отклоняются от базовых. Решение состоит в замене чипа с самой низкой скоростью ответа в каждом затронутом домене. Если два помеченных чипа находятся в одном домене (нумерация чипов начинается с 0 — asic[69] и asic[70] будут в одной паре доменов), замените только тот, у которого самая низкая скорость ответа.

Почему на тестовом стенде L7 появляется Sensor NG?

Sensor NG означает, что показания датчика температуры ненормальны. Проверьте контакт 8 датчика температуры на наличие напряжения питания 3.3 В; если отсутствует, исправьте цепь питания. Затем проверьте шину I²C SDA / SCL на наличие коротких замыканий или обрывов линий. Проверьте резисторы смещения R1381 / R1382 / R1383 / R1384 на наличие дефектов пайки. Замените температурный датчик S75 или NCT218, если питание и шина в порядке, но показания остаются аномальными.

Выгодно ли ремонтировать L7 в 2026 году?

Да — экономика совместного майнинга Litecoin + Dogecoin остается положительной в большинстве регионов с низкой и средней стоимостью электроэнергии, и L7 остается доминирующим институциональным Scrypt-майнером. С установленной базой возрастом 3-5 лет и ASIC-чипами + LDO, выходящими из строя по одному из-за совокупного теплового стресса, ремонт на уровне компонентов является экономически эффективным путем для поддержания доходности парков L7 в течение еще нескольких лет. Свяжитесь с LYS Shenzhen по адресу contact@lys-sz.com для получения цен на детали и оптовых поставок.

Поиск запчастей для ремонта хеш-платы L7

LYS Shenzhen располагает всеми перечисленными выше компонентами для хеш-платы Antminer L7, включая сам ASIC-чип BM1489 и соответствующий трафарет BM1489 для замены чипов. Для более широкой линейки альткойн-майнеров Antminer (D7 X11, L9 Scrypt следующего поколения) или для приобретения полных майнеров L7 свяжитесь с нашей командой по адресу contact@lys-sz.com — мы работаем по каналу поставок по запросу для ремонтных компонентов по всему ассортименту альткойн-майнеров Bitmain.
