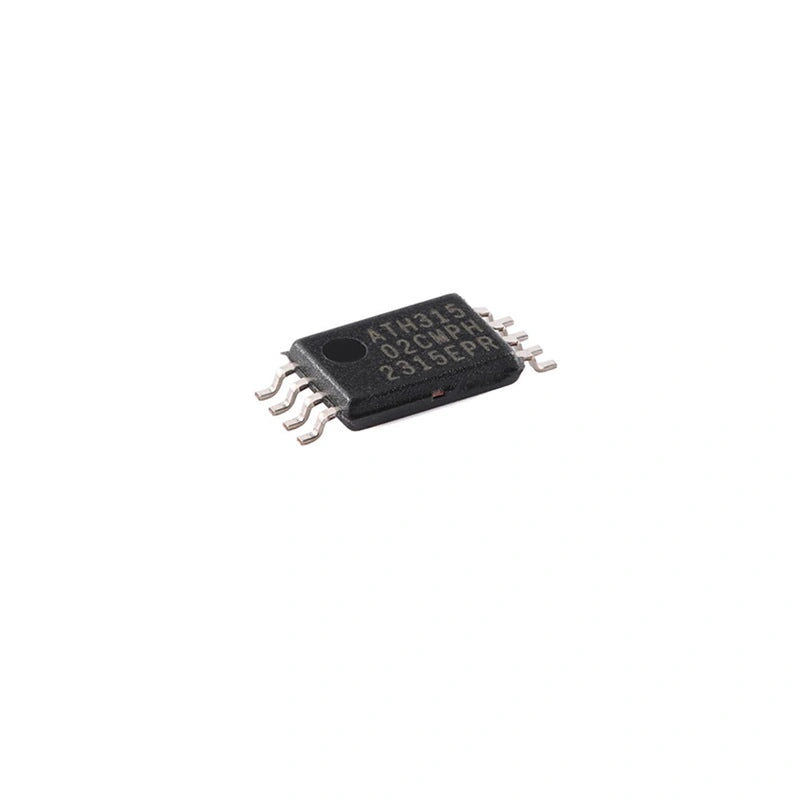

Микросхема EEPROM AT24C02C-XHM-T для хэш-платы Iceriver KS5L
Не удалось загрузить сведения о доступности самовывоза
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppО товаре
Микросхема EEPROM AT24C02C-XHM-T | Замена последовательной памяти I²C 2-Kbit для ремонта хэш-платы Iceriver KS5L
AT24C02C-XHM-T — это 2-килобитный чип последовательной EEPROM, используемый на хэш-плате Iceriver KS5L для идентификации на уровне платы, хранения калибровочных данных и конфигурации прошивки. Если этот чип выходит из строя, хэш-плата теряет свои данные конфигурации и либо отображается как отсутствующая на панели управления майнера, либо работает с параметрами по умолчанию, что снижает хэшрейт. Прямая замена восстанавливает плату до спецификации.
AT24C02C-XHM-T, выполненный в компактном 8-выводном корпусе TSSOPA с широким диапазоном питания от 1,7 В до 5,5 В, обеспечивает 2048 бит памяти, организованных как 128 × 8 (1K) или 256 × 8 (2K) конфигурации. Двухпроводной интерфейс, совместимый с I²C, поддерживает стандартный режим 100 кГц, быстрый режим 400 кГц и быстрый режим плюс 1 МГц. Входы с триггером Шмитта с фильтрацией для подавления шума на шине I²C, возможность каскадирования до 8 устройств на общей шине, 1 000 000 циклов записи и 100-летнее хранение данных.
Когда следует заменять AT24C02C-XHM-T
- Хэш-плата KS5L отображается как отсутствующая на панели управления майнера — EEPROM неисправна, плата не имеет идентификационных данных.
- Хэш-плата работает с параметрами по умолчанию вместо заводских калибровочных значений — данные калибровки повреждены в EEPROM.
- Видимые повреждения на корпусе EEPROM — следы гари, оторванные выводы, повреждение от перенапряжения из-за события на шине I²C.
- Рабочий процесс ремонта после отказа — замена и перепрошивка EEPROM правильными калибровочными данными для платы.
- Профилактическое восстановление платы — обновление периферийных ИС во время полного капитального ремонта хэш-платы.
Технические характеристики EEPROM AT24C02C-XHM-T
| Характеристика | Спецификация |
|---|---|
| Номер детали | AT24C02C-XHM-T |
| Емкость памяти | 2048 бит (2 Кбит) |
| Внутренняя организация | 128 × 8 (1K) или 256 × 8 (2K) |
| Диапазон напряжения | от 1,7 В до 5,5 В |
| Рабочая температура | от −40°C до +85°C |
| Интерфейс | I²C-совместимый (2-проводной) |
| Режимы связи | Стандартный 100 кГц, Быстрый 400 кГц, Быстрый режим плюс 1 МГц |
| Возможность каскадирования | До 8 устройств на общей шине |
| Тип входа | Триггер Шмитта с фильтрацией |
| Корпус | 8-выводной TSSOPA |
| Потребление тока | 3 мА макс. в рабочем режиме, 6 мкА макс. в режиме ожидания |
| Циклы записи | 1 000 000 |
| Хранение данных | 100 лет |
| Защита от электростатического разряда | > 4000 В |
Часто задаваемые вопросы — EEPROM AT24C02C-XHM-T
В: После установки чипа нужно ли прошивать в него данные?
О: Да — EEPROM поставляется пустым. После установки прошейте правильные калибровочные данные и идентификацию платы с помощью программатора I²C (например, CH341A). Без калибровочных данных хэш-плата будет работать с параметрами по умолчанию.
В: Взаимозаменяем ли AT24C02C с AT24C04 / AT24C08 / AT24C16?
О: Тот же корпус и расположение выводов, но разные объемы памяти (2 / 4 / 8 / 16 Кбит). KS5L специально ожидает версию на 2 Кбит — замена на больший размер может работать, но адресация данных меняется.
В: Какое оборудование для ремонта мне нужно для замены TSSOPA?
О: TSSOPA с 8 выводами требует пайки горячим воздухом или тонкого паяльника с увеличением. Стандартное оборудование для любой современной мастерской по ремонту хэш-плат.
В: Оптовые цены для ремонтных мастерских?
О: Да — отправьте электронное письмо на адрес contact@lys-sz.com с указанием вашего ежемесячного объема. В наличии есть катушки и трубки.
Сопутствующие товары
- Микросхема памяти EEPROM AT24C02N – хэш-плата Whatsminer M20S
- EEPROM BL24C02F – Whatsminer M30 / M50
- Чип EEPROM CAT24C256 – хэш-плата Avalon Miner 1346
- Трафарет для лужения чипов ASIC Iceriver KS5L + держатель
Ремонтные мастерские, закупающие EEPROM AT24C02C в больших количествах? Напишите на почту contact@lys-sz.com для получения оптовых цен. Доставка по всему миру с нашего склада в Шэньчжэне.
