Кабель SMA - IPEX RF1.13 150мм — 11мм длина резьбы, антенный разъем

Радиочастотный кабель SMA — IPEX – RF1.13 150 мм с резьбой 11 мм

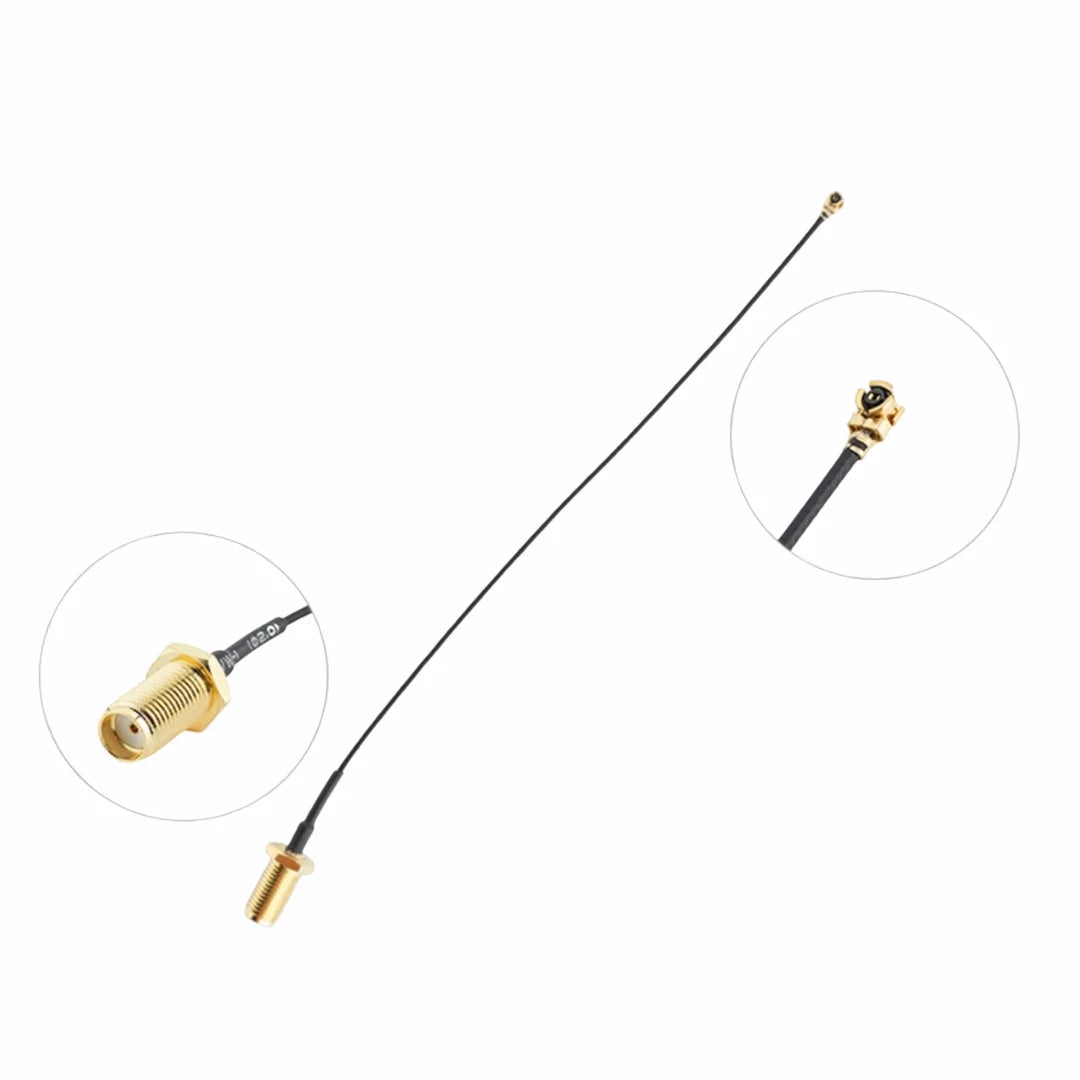

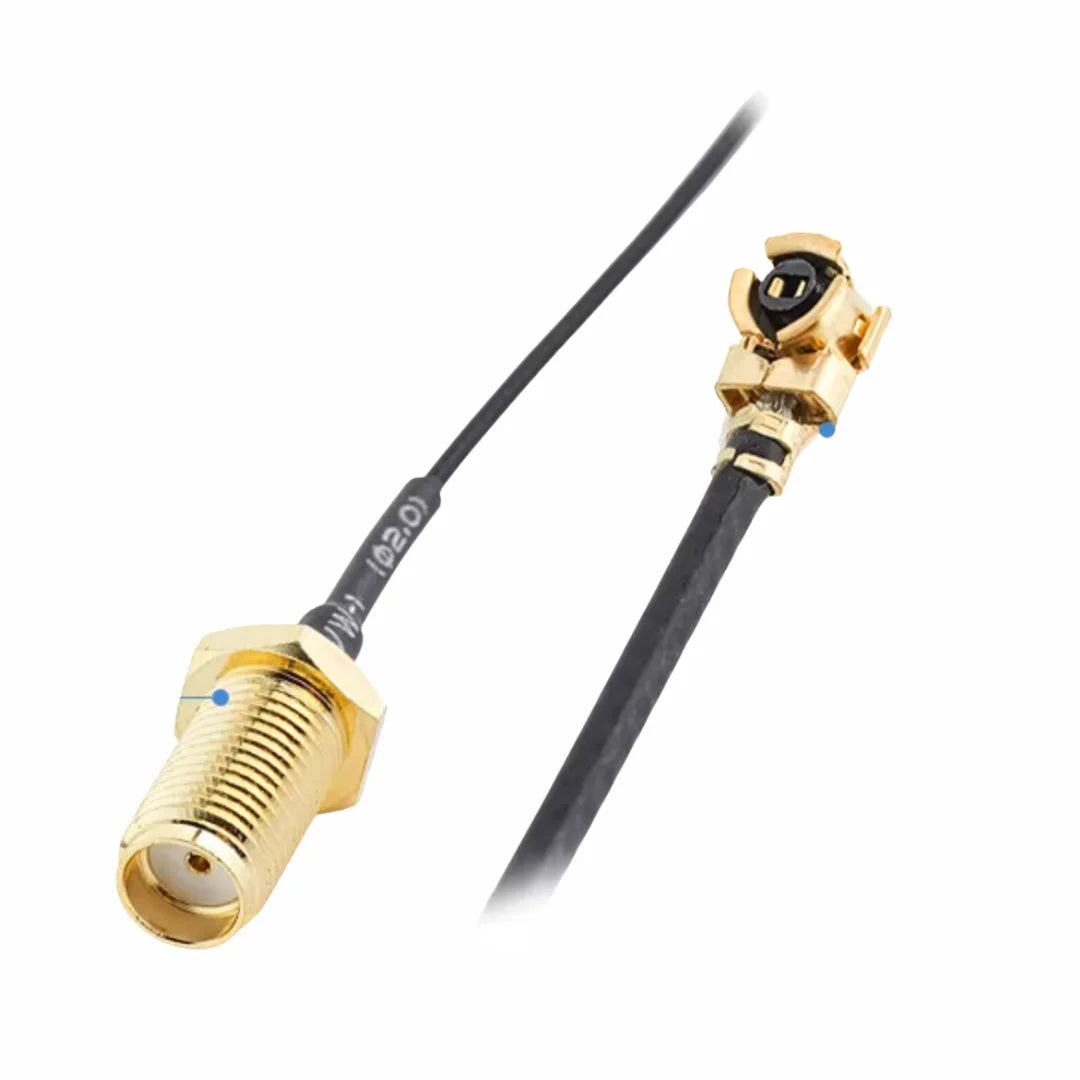

В этом антенном кабеле SMA — IPEX используется микрокоаксиальный кабель RF1.13 длиной 150 мм с резьбовым разъемом SMA 11 мм на стороне корпуса и разъемом IPEX (U.FL) на стороне печатной платы. Это стандартный пигтейл, используемый для вывода внешней антенны WiFi / LTE / LoRa из герметичного корпуса к антенному разъему IPEX управляющей платы — охватывая варианты использования от плат контроллеров ASIC с модулями WiFi до плат разработки ESP32 / LoRa и промышленных шлюзов, которым нужна внешняя дипольная антенна.

Почему коаксиальный кабель RF1.13

RF1.13 — это тонкий, гибкий коаксиальный кабель 50 Ом, специально разработанный для коротких антенных перемычек. При длине 150 мм он имеет минимальные вносимые потери в диапазонах WiFi 2,4–5,8 ГГц и LTE 700 МГц–2,7 ГГц, что делает его подходящим как для антенн WiFi, так и для сотовых антенн. Тонкий профиль позволяет прокладывать кабель внутри узких корпусов без натяжения какого-либо разъема.

Установка

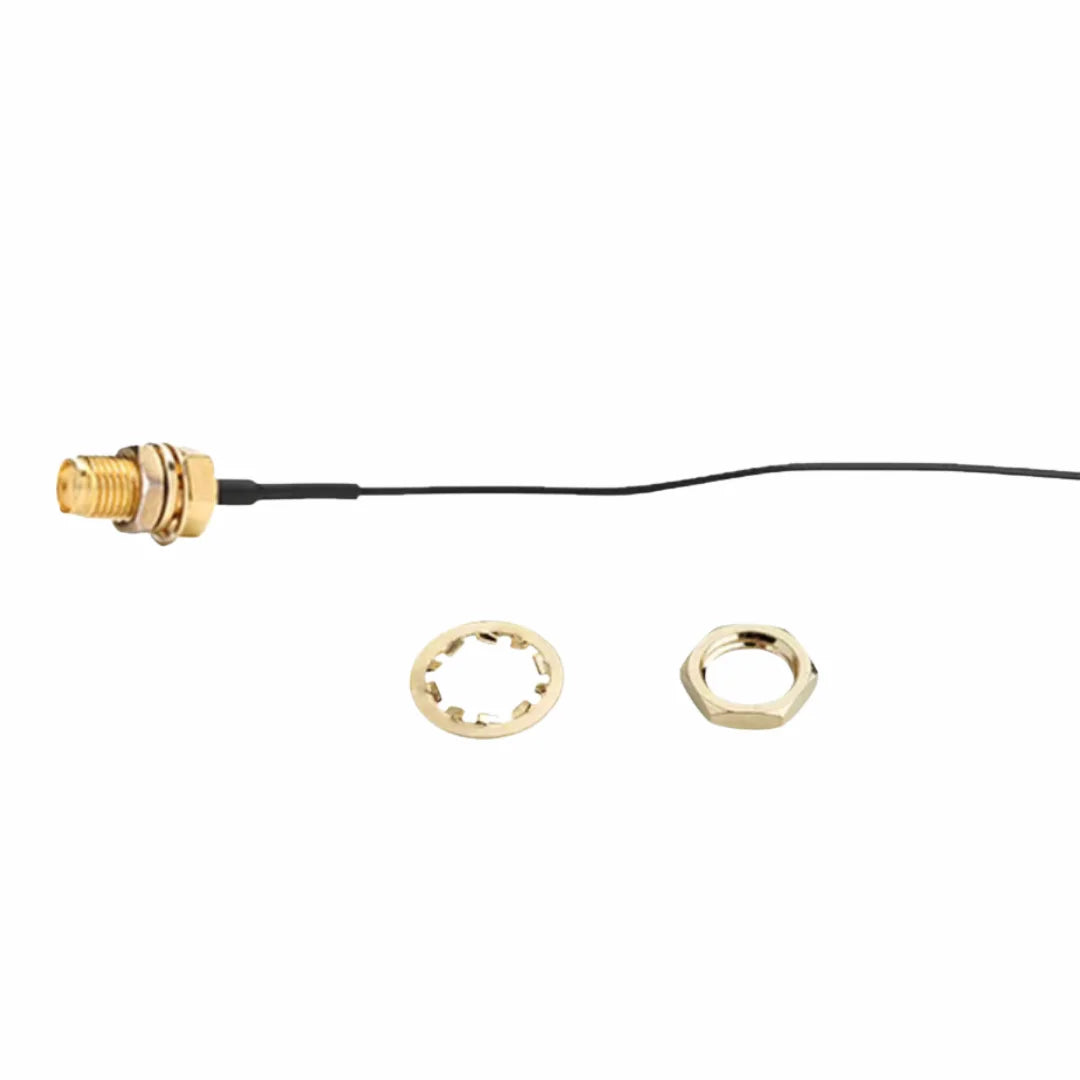

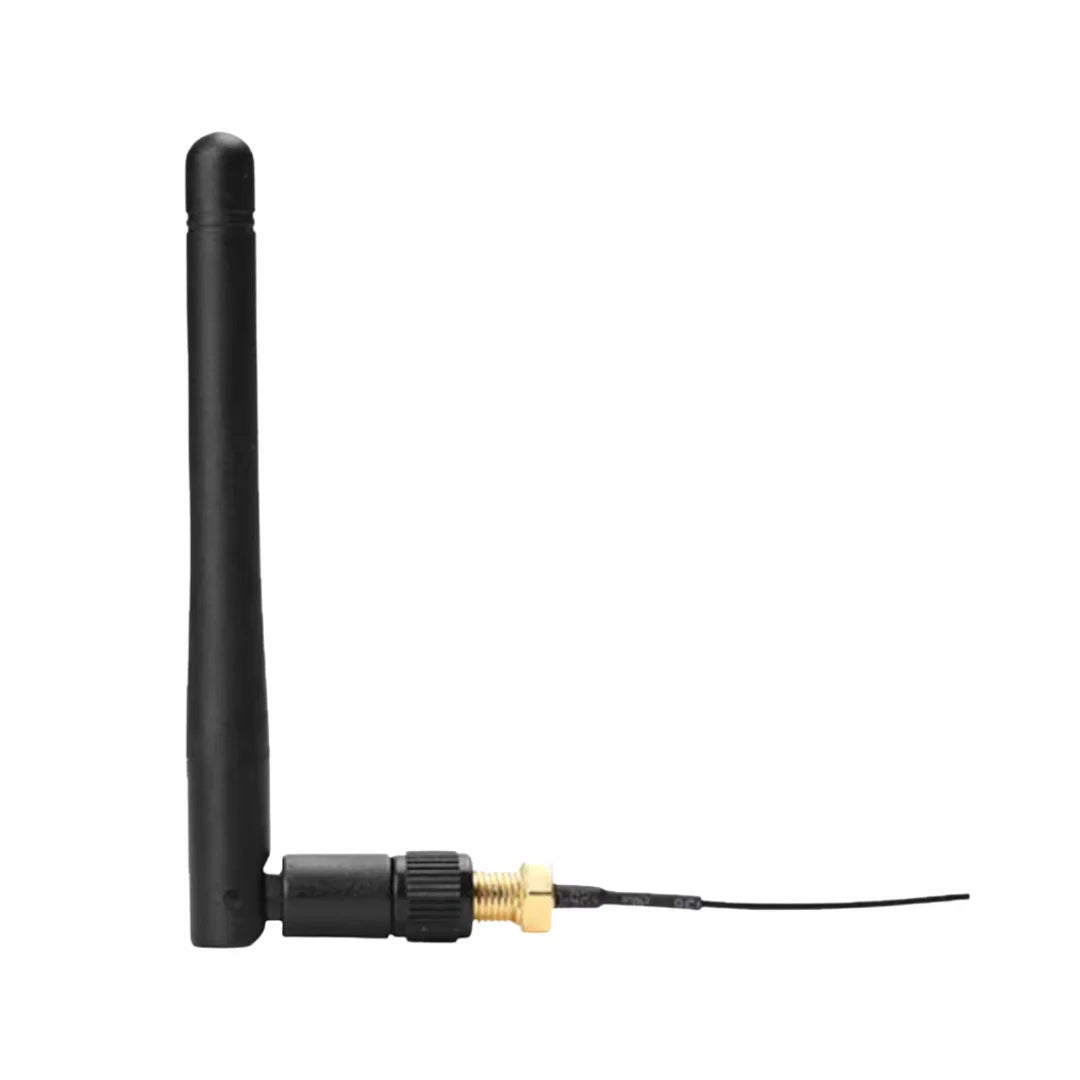

Защелкните разъем IPEX (U.FL) вертикально в гнездо платы — нажмите прямо вниз кончиком пальца, пока не почувствуете щелчок. Проложите кабель к отверстию в корпусе, пропустите через него разъем SMA, и затяните гайку SMA моментом 1 Нм на внешней стороне корпуса (ключа на 6 мм или 8 мм вполне достаточно — чрезмерная затяжка повредит резьбу SMA). Навинтите внешнюю антенну на штырь SMA.

Технические характеристики кабеля SMA — IPEX

Сопутствующие антенны и радиочастотные модули

• Антенна WiFi 2,4 ГГц 2 дБи – SMA — IPEX
• Внутренняя антенна FPC 4G Cat.1 – разъем SMA
• Модуль LoRa Ra-01SC LLCC68 – SPI / IPEX
• Модуль WiFi UART ESP-07 ESP8266

Нужны радиочастотные пигтейлы оптом для сборки корпуса? Свяжитесь с нами по адресу contact@lys-sz.com для оптовых цен. Доставка по всему миру с нашего склада в Шэньчжэне.
