Cómo Diagnosticar una Fuente de Alimentación de Antminer Fallida: Síntomas, Pruebas y Guía de Reemplazo

El asesino prevenible número 1 de las hashboards de Antminer

Si has pasado algún tiempo reparando hardware de minería ASIC, probablemente lo hayas visto: una hashboard perfectamente sana llega al taller, muerta. Abres la unidad, la conectas a un dispositivo de prueba y los chips están bien. El verdadero problema estuvo río arriba todo el tiempo: la fuente de alimentación estaba alimentando la placa con voltaje sucio y errático durante semanas antes de que finalmente estropeara un chip.

Una PSU que falla es el asesino más prevenible de las hashboards de Antminer. La buena noticia: una prueba de multímetro de 10 minutos suele ser todo lo que necesitas para confirmar si la fuente de alimentación está muriendo. Esta guía te muestra los síntomas a observar, el procedimiento de prueba exacto que usan nuestros técnicos en nuestro taller de Shenzhen y cómo elegir un reemplazo compatible para cada generación de Antminer, desde la S19 hasta la S21 y la T21.

Antes de tocar cualquier cosa: una advertencia de seguridad

Las PSU de Antminer funcionan con voltaje de red en el lado de entrada y contienen grandes condensadores de filtro que pueden retener una carga letal durante varios minutos después de desconectar la unidad. Esta guía solo cubre los procedimientos de diagnóstico realizados en el lado de salida de CC de una PSU desconectada y descargada, nunca en componentes de red con tensión.

Si no estás capacitado para trabajar en electrónica del lado de la red eléctrica, no abras la cubierta de la PSU. Todos los procedimientos a continuación se pueden realizar desde los conectores de salida, sin exponerte nunca a los peligros de la corriente alterna. En caso de duda, la decisión correcta es reemplazar la unidad, no intentar repararla.

Los cuatro síntomas más comunes de falla de la PSU de Antminer

Antes de buscar un multímetro, identifica lo que realmente estás viendo. Casi todas las fallas de PSU que diagnosticamos se clasifican en uno de cuatro patrones.

Síntoma 1: El minero no se enciende en absoluto

Enchufas la unidad, activas el interruptor y no pasa nada. Ni ventilador, ni luces, ni pitido. Esto suele ser la etapa de entrada: un fusible de entrada quemado, un puente rectificador fallido o un transistor en el lado primario en cortocircuito. Visualmente, puedes ver un oscurecimiento o quemadura en la PCB cerca del bloque de entrada, a veces acompañado de un olor a quemado.

Si el minero se conecta a una PDU compartida con otras unidades que funcionan, el puerto de la PDU está bien y el problema está en la PSU. Si estás utilizando un circuito dedicado, siempre verifica el tomacorriente con una carga que se sabe que funciona bien antes de condenar la fuente de alimentación.

Síntoma 2: El ventilador gira pero no hay salida de CC

Este es el patrón más común que vemos y el más diagnóstico. El ventilador de la PSU arranca, lo que significa que la línea de alimentación auxiliar está viva, pero el bus principal de CC nunca se activa, por lo que el minero en sí permanece apagado. El circuito de espera funciona, pero la etapa del convertidor principal ha fallado. Causas típicas: un MOSFET de salida quemado, un controlador PWM fallido o un circuito de protección que se ha desactivado debido a un cortocircuito interno.

Este es el caso en el que una prueba de multímetro confirma el diagnóstico en menos de un minuto.

Síntoma 3: El minero se enciende y luego se reinicia repetidamente

La PSU arranca, el minero se inicia, el hashrate comienza a subir, y entre 30 segundos y 3 minutos después, toda la unidad se reinicia. Luego vuelve a suceder. Esto es casi siempre un disparo de protección térmica: la PSU está entregando energía pero se sobrecalienta internamente porque el ventilador de enfriamiento ha fallado, el polvo ha obstruido la trayectoria del flujo de aire, o la interfaz térmica del disipador de calor a los componentes se ha degradado.

Menos comúnmente, es la protección de corriente de salida que se dispara porque las hashboards están consumiendo más de lo que la PSU puede entregar de forma segura, lo que generalmente significa que también tienes un problema con la hashboard en paralelo. Si ves reinicios en múltiples mineros que fueron movidos recientemente a la misma rama de la PDU, verifica la carga de tu circuito antes de culpar a las PSUs.

Síntoma 4: Salida normal pero el ventilador no gira

Más raro pero peligroso. La salida de CC es correcta, el minero funciona, pero el ventilador de la PSU está muerto. La unidad funcionará durante un tiempo, luego se sobrecalentará hasta el apagado térmico o, peor aún, seguirá funcionando el tiempo suficiente para cocer sus propios componentes y destruir los condensadores desde el interior. Cualquier PSU que funcione con un ventilador silencioso debe retirarse del servicio inmediatamente, esto es un riesgo de incendio en granjas más grandes.

Inspección física: Qué buscar antes de sacar el multímetro

Una revisión visual de cinco segundos detecta la mitad de los fallos antes de que pierdas tiempo en pruebas eléctricas. Con la PSU desenchufada, busca:

• Condensadores hinchados o con fugas. Cualquier condensador con la parte superior abultada o cualquier signo de electrolito seco alrededor de su base ha llegado al final de su vida útil. No se puede confiar en una PSU con condensadores hinchados en la línea de CC; reemplázala.
• Olor a quemado. Distinto, acre, químico. Si lo hueles al abrir la cubierta del minero, la PSU es la primera sospechosa.
• Decoloración o quemaduras en la PCB. Halos marrones alrededor de los componentes indican eventos de sobrecalentamiento sostenidos. El componente aún puede funcionar, pero ha sido sometido a un estrés más allá de su límite de diseño.
• Conectores de salida de CC derretidos o descoloridos. Los cables de alimentación de la PSU a la hashboard funcionan con una corriente muy alta. Si los puntos de contacto en cualquiera de los extremos muestran oscurecimiento o aislamiento derretido, el conector ha estado funcionando caliente; vuelve a colocarlo, inspecciona si hay daños en los pines y reemplaza el cable si tienes alguna duda.
• Quemaduras en la carcasa del ventilador. Indica que el ventilador falló y la PSU se sobrecalentó en esa área.

Si alguna de las anteriores está presente, la decisión ya está tomada: reemplaza la unidad. No intentes hacerla funcionar.

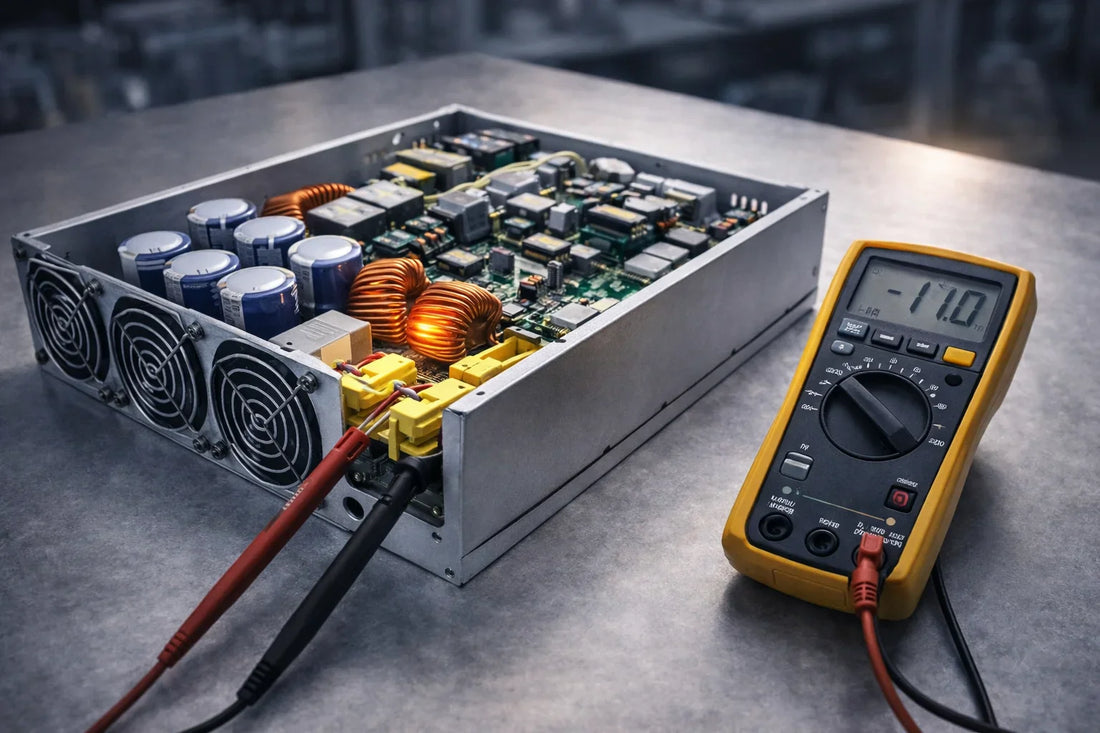

El procedimiento de prueba del multímetro

Si la PSU tiene un aspecto limpio pero sospechas de ella, este es el procedimiento exacto que realizamos en el banco de pruebas.

Paso 1: Preparar la PSU para la prueba

Retira la PSU del minero. Desconecta todos los cables de salida de CC de las hashboards. Configura tu multímetro en voltios de CC en el rango de 20V. Vuelve a conectar la PSU a la alimentación principal. El ventilador de la PSU debería girar en 2 a 5 segundos; si no lo hace, estás tratando con el Síntoma 1 y ninguna prueba eléctrica adicional es útil. Reemplaza la unidad.

Paso 2: Medir la salida de CC en reposo en J6 (serie APW12)

Con la PSU encendida pero sin carga, sonda el terminal principal de salida de CC; en la serie APW12, este es el bloque J6. Sonda roja al pin positivo, negra al negativo. Deberías leer entre 12.1V y 12.50V en reposo en una APW12 sana. Cualquier valor por debajo de 11.5V o por encima de 13.0V es una señal de alerta. Una desviación superior a 0.5V de la ventana nominal de 12.1V–12.50V significa que el regulador de salida se ha desviado y la PSU se está degradando.

Si no obtienes ninguna lectura, cero voltios o un valor fluctuante y decreciente, la etapa principal del convertidor está muerta. Esto confirma el Síntoma 2.

Paso 3: Medir bajo carga

Las lecturas en vacío mienten. Una PSU con condensadores de filtro degradados a menudo producirá 12.2V limpios sin carga, para luego caer drásticamente en el momento en que las placas de hash comiencen a consumir corriente. Para probar correctamente, vuelve a conectar la PSU al minero, arranca la unidad y vuelve a sondear la salida de CC mientras el minero está minando. La salida de una APW12 saludable bajo carga debe permanecer estable como una roca alrededor de su punto de ajuste nominal. Si ves que el voltaje cae más de 0.3V bajo carga, o que fluctúa visiblemente, la PSU está a punto de fallar.

Utiliza la técnica de retroceso en el conector de la fuente de alimentación a la placa hash o, de forma más segura, conecta las puntas de prueba a los tornillos de la barra colectora con cables aislados antes de encender la unidad.

Paso 4: Comprobar el carril de voltaje ajustable (variantes aplicables)

La serie APW12 es ajustable entre 12V y 15V a través de su bucle de retroalimentación controlado por PIC. La salida máxima nominal es 12V/300A o 15V/240A. Si la placa de control de su minero está demandando un voltaje más alto (por ejemplo, para perfiles de overclock agresivos) y la PSU no responde, la ruta de la señal de retroalimentación del PIC ha fallado. Esto solo se puede diagnosticar con la unidad instalada en un minero; si su prueba de banco mostró una tensión estática de 12V saludable pero el minero aún muestra "PSU undervolt" en sus registros, el carril ajustable ha fallado mientras el carril estático aún está vivo.

Paso 5: Comprobar con una PSU en buen estado

Si el procedimiento de prueba es ambiguo, sustituye la PSU por una que sepas que funciona correctamente del mismo modelo y haz funcionar el minero durante 15 minutos. Si el minero funciona correctamente, la PSU original es el problema. Si el minero sigue funcionando mal, se trata de una falla en la placa hash o en la placa de control, y la PSU fue inocente todo el tiempo. Esta prueba de intercambio es la forma más económica de ahorrarte horas de diagnóstico.

¿PSU o hashboard? Cómo distinguirlos

Los dos diagnósticos erróneos más comunes en nuestro taller son confundir una PSU muerta con una hashboard muerta, y viceversa. Aquí tienes la regla de decisión rápida que enseñamos a los nuevos técnicos:

• Si varias hashboards fallan simultáneamente en el mismo minero, sospecha primero de la PSU. Que tres chips se quemen a la vez en tres placas independientes casi nunca es una coincidencia; es un pico de voltaje que proviene de la fuente.
• Si una hashboard falla mientras las otras dos están sanas, sospecha de la hashboard. Cada hashboard tiene su propia distribución de energía, y un fallo aislado apunta a un problema local.
• Si el minero se reinicia sin alcanzar nunca una tasa de hash estable, sospecha de la PSU. Una hashboard que falla normalmente permite que el minero arranque y funcione de forma degradada.
• Si la tasa de hash es estable pero una placa muestra un recuento de chips reducido, es la hashboard. La PSU está entregando energía limpia; el problema está en la cadena de componentes.

Cómo elegir la PSU de repuesto adecuada

Una vez que hayas confirmado que la PSU es el problema, la siguiente pregunta es qué reemplazo almacenar. Las PSU de Antminer no son totalmente compatibles entre generaciones, e incluso dentro de la familia APW12 hay subvariantes que importan.

Dentro de la familia APW12 12V–15V, hay dos subgrupos que a menudo se confunden: APW121215a/b/c (sin retroalimentación de voltaje) y APW121215d/e/f (con retroalimentación de voltaje). Estos no son completamente intercambiables. Una placa de control que espera retroalimentación de voltaje reportará "error de comunicación de PSU" si instalas una variante sin retroalimentación, y viceversa, una placa de control sin retroalimentación ignorará por completo la señalización de una PSU con capacidad de retroalimentación. Siempre haz coincidir la subvariante con tu revisión específica de Antminer antes de realizar el pedido.

Disponemos del APW12 12V–15V para S19/S19 Pro/T19, la colección completa de PSU APW12, APW17 y APW11, y la PSU 2 en 1 de Avalon para hardware Canaan. Cada PSU de nuestro inventario se somete a pruebas de banco bajo carga antes de ser enviada.

Cuándo reparar vs. cuándo reemplazar

La respuesta honesta para la mayoría de los operadores: reemplaza la PSU, no la repares. A diferencia de las hashboards, donde un cambio de chip de 30 $ puede revivir una placa de 1.000 $, las PSUs rara vez justifican el trabajo. La reparación de PSUs a nivel de componente requiere capacitación en seguridad para el lado de la red eléctrica, un transformador de aislamiento y piezas de repuesto específicas que son difíciles de conseguir de forma fiable. A menos que tengas un taller de reparación con un banco de pruebas de PSUs dedicado, gastarás más en tiempo de técnico de lo que cuesta una unidad nueva.

Las excepciones: un banco de reparación de PSU dedicado con volumen (más de 50 unidades al mes hace que la economía funcione), una unidad con un fallo fácilmente identificable, como un fusible de entrada fundido en una PSU por lo demás estéticamente perfecta, o un modelo raro/descatalogado donde los reemplazos son realmente inasequibles.

Para todo lo demás, la respuesta correcta es retirar la unidad que falla, sustituirla por un reemplazo probado y devolver el minero al trabajo en menos de una hora.

Preguntas frecuentes

¿Qué voltaje debe emitir una PSU Antminer APW12?

Una APW12 sana debe emitir entre 12.1V y 12.50V en reposo en el lado de salida de CC (terminal J6). Bajo carga, el voltaje debe mantenerse estable dentro de 0.3V de su punto de ajuste. Una desviación mayor a 0.5V del rango nominal indica degradación y la PSU debe ser reemplazada.

¿Son intercambiables APW12 y APW17?

No. La APW17 está diseñada para la serie S21, S19j XP y plataformas más nuevas, y tiene diferentes conectores, capacidad de salida y señalización de comunicación que la APW12. Siempre empareja el modelo de PSU con tu generación específica de Antminer.

¿Por qué mi Antminer se reinicia cada pocos minutos?

Los reinicios repetidos son casi siempre un disparo de protección térmica: la PSU está entregando energía pero se sobrecalienta internamente porque el ventilador de enfriamiento ha fallado o el flujo de aire está obstruido. Con menos frecuencia, es la protección de corriente de salida causada por las placas hash que consumen un exceso de corriente. Primero, verifica el funcionamiento del ventilador y la acumulación de polvo.

¿Puedo probar una PSU de Antminer con un multímetro estándar?

Sí. Ajusta el multímetro a voltios de CC (rango de 20V), sonda el terminal de salida J6 de una APW12 con la PSU encendida pero sin carga, y verifica 12.1V–12.50V. Luego repite la prueba bajo carga haciendo funcionar el minero y midiendo en el bus de CC mientras mina. Un multímetro digital estándar es todo lo que necesitas; nunca sondes el lado de entrada de CA a menos que estés capacitado.

¿Cómo sé si el problema es mi PSU o mi hashboard?

Si varias hashboards fallan simultáneamente en el mismo minero, apunta a la PSU. Si una sola hashboard falla mientras las demás permanecen sanas, apunta a la hashboard. Si el minero se reinicia sin alcanzar nunca una tasa de hash estable, sospecha primero de la PSU. La confirmación más barata es cambiar por una PSU del mismo modelo que se sabe que funciona bien y observar el resultado.
