Guía de aplicación de pasta térmica y plantilla para Antminer S21 Series (2026)

Última revisión: mayo de 2026 – cubre Antminer S21, S21 Pro, S21 XP, S21+, S21 Hydro, S21+ Hydro y S21 XP Hydro.

La familia Antminer S21 es el motor de la flota minera de 2024-2026. Un mayor número de chips, hashboards más densas y envolventes térmicos más ajustados que la generación S19 significan que la interfaz térmica entre los chips ASIC y el disipador de calor (o la placa de refrigeración por agua, en las unidades Hydro) ya no es un lugar donde los atajos pasen desapercibidos. Una capa de pasta térmica mal aplicada es la causa más común de la disminución de la tasa de hash después de la reparación que vemos en el taller, y casi todo se puede prevenir con el material de interfaz térmica (TIM) correcto, la plantilla adecuada para el modelo específico y un procedimiento de taller limpio y repetible.

Esta guía describe el flujo de trabajo completo de pasta térmica y plantilla para toda la familia S21, incluidas las variantes Hydro, a menudo ignoradas. Cubre la selección de TIM, una matriz de compatibilidad modelo por modelo, procedimientos paso a paso para unidades refrigeradas por aire e Hydro, y los modos de falla que seguimos viendo en los talleres de reparación en Shenzhen.

Por qué la pasta térmica es más importante en las hashboards de la generación S21

Cada generación de ASIC ha impulsado una mayor densidad de calor por chip. Las familias de chips BM1368 y BM1370 que se incluyen en la serie S21 concentran más computación y más pérdidas por conmutación en la misma huella que las generaciones BM1397/BM1398 que las precedieron, mientras que los disipadores de calor y las placas de agua no han crecido en superficie al mismo ritmo. Eso pone la carga sobre la interfaz térmica, la delgada capa de pasta o gel entre la parte superior del chip y la superficie de enfriamiento, para mover el calor de manera más eficiente de lo que nunca tuvo que hacerlo en un S19 o anterior.

Se derivan dos consecuencias. Primero, la conductividad del TIM deja de ser opcional: una grasa de 4 W/mK que funcionaba bien en un S19 silencioso dejará un chip S21 funcionando notablemente más caliente, reduciendo el margen de la tasa de hash y acelerando el envejecimiento de los componentes. En segundo lugar, la aplicación de ese TIM (lo uniformemente que se asienta, lo completa que está la unión, lo limpias que están las partes superiores de los chips antes de su aplicación) se vuelve mucho más importante. Una burbuja de 0,1 mm o un chip omitido en un S19 era un inconveniente; en una hashboard S21, es un evento de estrangulamiento térmico esperando ser activado.

Los tres modos de falla que envejecen la pasta de 5 a 6 W/mK

Las pastas térmicas más baratas de 5-6 W/mK fallan de forma predecible en la producción. Envejecen a través de tres mecanismos:

• Bombeo: los ciclos térmicos repetidos (cada apagado y reinicio del minero, cada oscilación de carga) exprimen físicamente la pasta entre el chip y el disipador de calor. Con el paso de los meses, la unión se adelgaza, aparecen huecos de aire y el chip se calienta.
• Secado: los portadores de fracción más ligera en una pasta se evaporan con el tiempo, especialmente bajo altas temperaturas sostenidas. La pasta se cura, se endurece y pierde el contacto húmedo que la hace funcionar.
• Migración: en hashboards verticales o hashboards expuestas a vibraciones, la pasta puede salirse de la parte superior del chip, a veces sobre componentes vecinos. El chip termina descubierto.

Un gel de silicona de 8 W/mK resiste los tres. La base de silicona de un solo componente tiene un bombeo muy bajo bajo ciclaje, no se seca dentro de la ventana operativa típica de 12 meses y permanece en la parte superior del chip sin migración. Como se documenta en nuestra lista de gel térmico de silicona azul de 8 W/mK, cambiar una pasta de 5-6 W/mK por un gel de 8 W/mK en una hashboard típica de la serie S21 ofrece aproximadamente 3-6 °C menos de temperatura de unión del chip a plena potencia, suficiente margen para cambiar si una unidad se estrangula o mantiene las especificaciones en condiciones ambientales cálidas.

Elección del TIM adecuado para su S21

No existe un TIM "mejor" único, pero sí existe un valor predeterminado defendible. Para las densas hashboards S21, y especialmente para cualquier variante Hydro donde la unión entre el chip y la placa de agua es la única vía de enfriamiento, un gel de silicona de 8 W/mK es el estándar moderno. Las conductividades más bajas tienen cabida en generaciones de ASIC menos exigentes o en reconstrucciones para pruebas de banco donde la unidad no tendrá un uso de producción sostenido, pero para las hashboards de producción, la clase de 8 W/mK es la que mantiene consistentemente las temperaturas.

4, 5 y 8 W/mK: cuándo es apropiado cada uno

• 4 W/mK (grasa blanca - referencia Whatsminer KL1040): grasa de uso general heredada utilizada históricamente en las series Whatsminer M y placas de menor densidad. Disponible como grasa blanca KL1040 de 1 kg. Aceptable para reconstrucciones de S19/M-series más antiguas y para trabajos cosméticos/de retoque, pero insuficiente para una reconstrucción de producción S21.
• 5 W/mK (pasta para hashboard G18): la opción más común de "término medio" para las hashboards ASIC. Se almacena como pasta térmica G18 de 5 W/mK para hashboard, 1 kg. Funciona en unidades S21 refrigeradas por aire que funcionan en ambientes frescos, pero se bombeará y secará más rápido que un gel de 8 W/mK bajo uso intensivo.
• 8 W/mK (G19 / DOWSIL TC-3080 / Geles de silicona fabricados en China): la recomendación de producción para la serie S21, especialmente Hydro. Elija entre:
  • Gel de silicona azul de 8 W/mK fabricado en China, 1 kg: directo de fábrica, formulación de silicona de un solo componente idéntica a las marcas importadas a un menor coste por cubo.
  • Gel azul térmico DOWSIL TC-3080 de 8 W/mK, 1 kg: referencia de marca importada para talleres que prefieren una especificación de proveedor nombrado.
  • Gel azul térmico G19 de 8 W/mK, 1 kg: paquete de volumen de producción adaptado para hashboards S21.
  • Gel azul térmico G19 de 8 W/mK, 110 g: paquete pequeño para talleres de reparación de bajo volumen o evaluación por primera vez.

Independientemente del TIM que elija, combine el cubo con un dispensador adecuado. Una pistola de gel térmico de 30 cc cargada desde el cubo de 1 kg proporciona un cordón más limpio y repetible sobre una plantilla, mucho más consistente que sacar con una espátula, y dramáticamente más rápido en un banco de producción que reconstruye flotas.

Por qué una plantilla dedicada por modelo S21, no una universal

Esta es la pregunta más frecuente en nuestro canal de soporte de los talleres de reparación que pasan del trabajo con S19 al S21: "¿Puedo usar una plantilla genérica?" La respuesta honesta es no, y la razón importa.

Cada submodelo S21 tiene un diseño de chip diferente, un número diferente de chips en la hashboard y una huella de contacto de disipador de calor (o placa de agua) diferente. El S21 refrigerado por aire y el S21 Hydro no comparten el mismo patrón de chips. El S21+ Hydro y el S21 XP Hydro tienen geometrías de chip y placa de agua diferentes. Una plantilla que se registra correctamente en uno se desalineará en otro: las aberturas caen entre los chips en lugar de sobre ellos, los depósitos de grasa terminan en componentes que deben permanecer limpios, el grosor de la capa se vuelve inconsistente.

El costo aguas abajo de una plantilla desalineada es exactamente la cadena de fallas que intentó solucionar la reconstrucción: capa desigual → burbujas de aire en la unión → reducción de la conducción de calor → temperaturas de chip más altas → disminución de la tasa de hash o apagado térmico. Una plantilla 1:1 que coincida con las posiciones de chip y disipador de calor para el modelo específico elimina toda la cadena con una sola elección de herramienta.

Matriz de compatibilidad: qué herramienta para qué S21

Si opera el S21 Pro Hydro y necesita la plantilla de grasa correspondiente —la fila de la matriz que todavía aparece como sourced on request— envíenos el número de serie del minero e idealmente una foto de la hashboard con el diseño del chip visible a contact@lys-sz.com, y le haremos llegar la herramienta adecuada de nuestra red de Shenzhen sin obligarle a comprometerse con una solución que no se ajuste perfectamente. Como referencia relacionada, la plantilla de pasta térmica S19 XP+ Hydro es la herramienta de la generación hermana que más enviamos para la flota S19 que aún está en producción.

Paso a paso: familia S21 refrigerada por aire (S21 / S21 Pro / S21 XP / S21+)

Las unidades S21 refrigeradas por aire comparten el mismo procedimiento general de banco. La geometría varía según el submodelo (por eso es importante la elección de la plantilla), pero los pasos y la disciplina son idénticos.

Lista de herramientas y consumibles

• La plantilla correcta para su submodelo S21 específico (o la herramienta de aplicación de grasa de silicona S21 para el S21 base refrigerado por aire)
• Un gel térmico de silicona de 8 W/mK (G19, fabricado en China o DOWSIL TC-3080) — dimensionado para su volumen de lote; 1 kg cubre aproximadamente 40–60 reconstrucciones de hashboard cuando se aplica con plantilla
• Una pistola de gel térmico de 30 cc para una dispensación limpia
• Isopropanol (90%+) y toallitas sin pelusa
• Un rascador de espátula plano de plástico o acero inoxidable
• Un destornillador dinamométrico ajustado a la especificación de servicio de Bitmain para su modelo (no improvise el valor del par de apriete — vea "Errores comunes" a continuación)
• Opcional pero recomendado: un accesorio de prueba de hashboard universal para la verificación posterior a la reconstrucción antes de que la placa vuelva al minero

Desmontaje y limpieza

Apague el minero y desconéctelo de la red eléctrica. Retire la hashboard del chasis según el procedimiento de servicio estándar de Bitmain. Coloque la placa plana sobre una alfombrilla ESD segura, con la parte superior de los chips hacia arriba. Con isopropanol y una toallita sin pelusa, retire el compuesto térmico existente de la parte superior de cada chip y del área de contacto correspondiente del disipador de calor. La superficie del chip debe verse limpia y seca antes de aplicar el nuevo TIM; cualquier residuo de la pasta vieja compromete el contacto de la nueva unión. Inspeccione la parte superior de los chips con buena iluminación en busca de salpicaduras de soldadura, residuos o daños; marque cualquier chip que necesite reemplazo antes del reensamblaje.

Registro de plantilla y dispensación de pasta

Coloque la plantilla sobre la placa de hashboard de modo que las aberturas se alineen limpiamente con el conjunto de chips; cada abertura debe quedar completamente sobre su chip, sin desplazamiento ni rotación. Dispense el gel directamente sobre la plantilla con la pistola de gel, cubriendo el conjunto de chips de manera lo suficientemente generosa como para que una sola pasada de espátula llene todas las aberturas. Tire de la espátula en un movimiento constante y continuo a través de la plantilla. No levante a mitad del tirón; no pase dos veces. El objetivo es un grosor de capa plano y uniforme controlado por la profundidad de la abertura de la plantilla.

Ajuste del disipador de calor, secuencia de par de apriete, comprobación de la abrazadera

Levante la plantilla directamente hacia arriba de la placa; nunca la deslice lateralmente, ya que manchará los depósitos. Inspeccione la parte superior de cada chip: cada chip debe tener un cordón de gel limpio y completo sin huecos ni manchas en los componentes adyacentes. Baje el disipador de calor directamente sobre la matriz de chips (nuevamente, nunca deslice) y sujételo con el par de apriete especificado por Bitmain para su modelo específico. Apriete en la secuencia recomendada por el fabricante, generalmente un par progresivo en forma de cruz, y verifique la presión final de la abrazadera en cada sujetador.

Reensamblaje y comprobación térmica del primer arranque

Vuelva a colocar la hashboard en el chasis. En el primer arranque, controle las temperaturas de los chips a través de la interfaz de usuario del minero o de su herramienta de gestión de flota. Una hashboard S21 correctamente reconstruida debería alcanzar un perfil térmico de estado estacionario en minutos, con temperaturas de chip uniformemente distribuidas por toda la placa (sin chips atípicos que funcionen entre 5 y 10 °C más calientes que sus vecinos). Un valor atípico casi siempre apunta a una desalineación de la plantilla, un chip perdido o contaminación de la pasta en ese chip; vale la pena retirar la placa para una nueva inspección en lugar de dejarla funcionar en producción.

Paso a paso: familia Hydro S21 (S21 Hydro / S21+ Hydro / S21 XP Hydro)

Las unidades Hydro comparten la disciplina refrigerada por aire, pero añaden dos pasos innegociables: despresurizar el circuito de refrigerante antes del desmontaje y comprobar si hay fugas antes de volver a energizar. Omitir cualquiera de los dos tiene consecuencias que van más allá de una mala unión térmica.

Despresurización del circuito de refrigerante: no negociable

Apague el minero. Siga el procedimiento de servicio de Bitmain Hydro para despresurizar el circuito de refrigerante antes de cualquier desmontaje de la placa de refrigeración. Trabajar con un circuito presurizado es inseguro y conlleva el riesgo de contaminación de la hashboard con refrigerante. Drene o libere la presión según las especificaciones de servicio y luego proceda.

Extracción de la hashboard y desmontaje de la placa de agua

Retire la hashboard con su placa de refrigeración por agua del chasis. Separe la placa de agua de la hashboard. Retire el compuesto térmico existente tanto de la parte superior de los chips como de la superficie de contacto de la placa de agua; ambas caras de la unión deben estar limpias y secas. La superficie de contacto pulida de la placa de agua es fundamental para la transferencia de calor; no la abrade ni la raye durante la limpieza. La placa de disipador de calor de refrigeración por agua del minero S21 Hydro es una pieza de precisión; trátela como una superficie óptica.

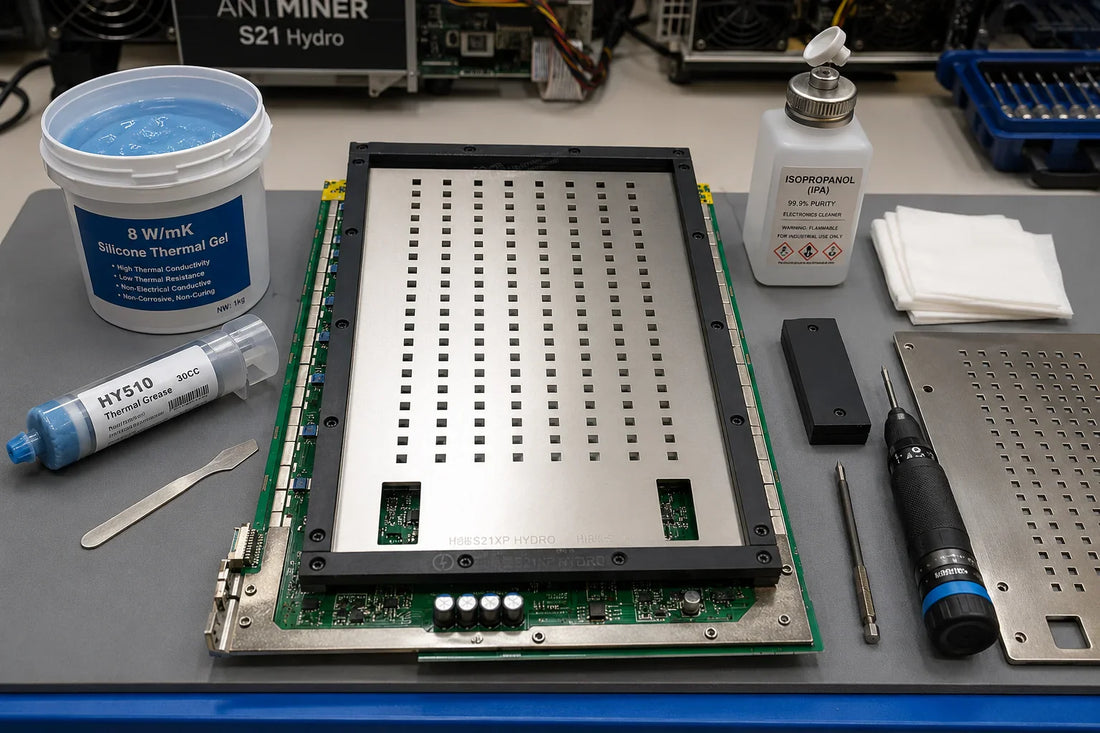

Registro de plantilla específica para Hydro y dispensación de pasta

Utilice la plantilla que coincida con su modelo Hydro específico de la matriz de compatibilidad anterior. Indexe el marco de posicionamiento de la plantilla (en las plantillas S21+ Hydro y S21 XP Hydro) para que no se mueva durante el tirón; este es el mayor ahorro de tiempo en un banco Hydro ocupado, y la razón por la cual una plantilla con marco de posicionamiento produce resultados consistentes incluso con técnicos junior en la línea. Dispense gel, tire del raspador con un movimiento constante, levante la plantilla directamente.

Reinstalación de la placa de agua, comprobación de fugas, represurización

Baje la placa de agua directamente sobre el conjunto de chips (una vez más, sin deslizar) y sujétela con el par de apriete de servicio de Bitmain para el modelo Hydro específico. Vuelva a conectar las líneas de refrigerante. Represurice el circuito según las especificaciones de servicio y realice una comprobación de fugas antes de volver a energizar. Cualquier caída de presión, cualquier refrigerante visible en un conector, cualquier fuga: detenga, repare, vuelva a probar. El coste de un circuito de refrigeración con fugas en una hashboard alimentada no se mide en dólares por minuto, es un reemplazo de la placa.

Diagnóstico del primer arranque

En el primer arranque, supervise el delta-T en la hashboard y el aumento de la tasa de hash. Una placa Hydro correctamente reconstruida debe mantener su tasa de hash objetivo dentro de un pequeño porcentaje de la nominal, con una dispersión de temperatura de chip a chip inferior a unos pocos grados. Una dispersión más amplia, un chip atípico o un aumento lento de la tasa de hash bajo carga, todo ello apunta a un problema de unión térmica que merece ser reexaminado antes de que la unidad vuelva a la producción.

Errores comunes y cómo evitarlos

Usar la plantilla incorrecta para el submodelo

El error más costoso en un banco S21. Una plantilla S21+ Hydro no se registrará correctamente en una hashboard S21 XP Hydro; el patrón de chip y disipador de calor es diferente. Las aberturas caen entre los chips, la grasa termina donde no debe, la unión es irregular y la unidad regresa al banco en unos meses. Confirme siempre que la plantilla coincida exactamente con el submodelo del minero antes de la primera pasada de la espátula. La matriz de compatibilidad anterior es la referencia.

Contaminación por manchas en componentes vecinos

Deslizar la plantilla de la placa lateralmente en lugar de levantarla directamente hacia arriba mancha los resistores, capacitores y trazas de señal alrededor del conjunto de chips. Más allá de lo estético, el gel en los pads de señal es un riesgo de fiabilidad a largo plazo. Levante, nunca deslice.

Relleno excesivo: la trampa de "cuanto más, mejor"

La aplicación manual sin plantilla tiende a aplicar en exceso, bajo la teoría de que el exceso de gel es mejor que la escasez. No lo es. El exceso de gel se escurre bajo la presión de la abrazadera, contamina los componentes adyacentes y, en las unidades Hydro, puede llegar a los sellos de la placa de agua. Una capa controlada por plantilla está dimensionada para llenar la unión y nada más.

Deslizar el disipador de calor (o la placa de agua) en lugar de bajarlo directamente

Deslizar la superficie de enfriamiento en su lugar empuja el gel recién aplicado fuera de posición antes de que la abrazadera se enganche. La gota destinada a cada chip termina en el vecino, o completamente fuera del chip. Baje directamente, sujete con el par de torsión, nunca deslice.

Improvisación del valor de par de torsión

Bitmain publica un par de torsión de servicio para cada submodelo de S21. Improvisar —generalmente apretando demasiado— aplasta la unión, deforma el portador del chip y, en Hydro, puede fracturar el sello de la placa de agua. Use un destornillador dinamométrico ajustado a la especificación de servicio para el modelo específico. Si la especificación no está disponible, comuníquese con el soporte de Bitmain antes de la reconstrucción en lugar de adivinar.

Preguntas Frecuentes

¿Con qué frecuencia debo reemplazar la pasta térmica en un Antminer S21?

En un minero de producción que funciona 24/7, planifique una actualización de la interfaz térmica como parte de cualquier servicio importante de la placa de hash, cada 12 a 18 meses de operación continua, o cada vez que vea que las temperaturas de los chips aumentan sin un cambio ambiental o de carga correspondiente. Una unidad que ha estado en servicio durante un verano caluroso y ahora funciona entre 3 y 5 °C más caliente que el verano anterior con la misma tasa de hash está señalando la fuga o el secado de la pasta original.

¿Puedo usar la misma plantilla para el S21 Pro y el S21 XP?

No. El diseño del chip y la huella del disipador de calor difieren entre los submodelos del S21, y usar una plantilla de ajuste casi perfecto deja las aberturas desalineadas con la matriz de chips. Use la plantilla dedicada a su submodelo exacto, o contáctenos con el modelo de minero y le enviaremos la herramienta correcta desde nuestra red de Shenzhen.

¿Es el gel de silicona de 8 W/mK realmente mejor que la pasta térmica de 5–6 W/mK?

Para el trabajo de producción en una placa de hash de la generación S21, sí, tanto por el rendimiento térmico (aproximadamente 3–6 °C menos de temperatura de unión del chip a pleno hash en nuestras reconstrucciones de prueba) como por la longevidad (resistencia a la fuga, el secado y la migración durante meses de servicio). La diferencia de costo por cubo es pequeña en relación con el costo de mantenimiento y tiempo de inactividad de una unión degradada.

¿Cuál es la diferencia entre pasta térmica y gel térmico para hashboards ASIC?

"Pasta" y "gel" se usan a menudo de forma indistinta, pero la distinción práctica es la química del portador. La mayoría de las pastas de 4 a 6 W/mK usan portadores que se evaporan con el tiempo (secado). Los geles a base de silicona, incluida la clase de 8 W/mK que enviamos para el S21, usan una matriz de silicona de un solo componente que no se evapora dentro de la ventana de operación normal y resiste el bombeo bajo ciclos. Para una hashboard de producción S21, un gel de silicona de 8 W/mK es la opción correcta.

¿Realmente necesito despresurizar el circuito de refrigeración de una unidad Hydro antes de abrirla?

Sí, sin excepción. Un circuito de refrigeración presurizado abierto en un banco derramará refrigerante sobre la placa de hash, dentro del chasis y sobre el técnico. La contaminación por refrigerante de una placa de hash es un fallo costoso de limpiar. Siga el procedimiento de servicio de Bitmain Hydro para la despresurización; presupueste los minutos adicionales.

¿Puedo reutilizar una plantilla de acero inoxidable después de varias sesiones?

Sí. Las plantillas que tenemos en stock están diseñadas para uso repetido: lave el gel residual con isopropanol, seque en plano y guárdelas en plano en un ambiente libre de polvo. La geometría de las aberturas se mantiene durante muchos ciclos siempre que la plantilla no se doble, raye o almacene bajo carga. El marco de posicionamiento negro de la plantilla S21+ Hydro es la parte que se desgasta primero; se pueden conseguir piezas de repuesto bajo pedido.

¿Cuánto gel térmico necesito por hashboard, o por cubo de 1 kg?

Un cubo de 1 kg de gel aplicado con plantilla cubre aproximadamente entre 40 y 60 reconstrucciones de hashboard, dependiendo del número de chips y la profundidad de la abertura de la plantilla. Para un banco de reparación pequeño que hace una o dos placas a la semana, un paquete pequeño de 110 g es suficiente para varios meses; para una granja a escala de producción que reconstruye flotas, planifique en cantidades de cubo.

¿Qué par de torsión debo usar al volver a colocar el disipador de calor en una hashboard S21?

Utilice el par de torsión publicado por Bitmain en la especificación de servicio para su submodelo S21 específico; los valores difieren entre submodelos y entre variantes refrigeradas por aire e Hydro. Deliberadamente, no citamos un valor único en esta guía porque improvisar el par de torsión es la causa de más problemas de fiabilidad de los que resuelve. Si no tiene la especificación de servicio para su modelo, póngase en contacto con el soporte de Bitmain o con su distribuidor antes de la reconstrucción.

Piezas relacionadas para tener a mano para una reconstrucción S21

Una actualización de la pasta térmica a menudo ocurre al mismo tiempo que otros servicios de la placa de hash: reemplazo de chips, inspección de la placa de agua, validación en banco posterior a la reconstrucción. Las piezas y herramientas que enviamos con mayor frecuencia junto con las plantillas y los geles anteriores:

• Chip ASIC BM1370BC — chip de reemplazo para la familia de chips S21 Pro / S21 XP / S21 Hydro, útil cuando una actualización de pasta térmica expone un chip que necesita ser reemplazado.
• Placa disipadora de calor de refrigeración por agua S21 Hydro — placa de reemplazo cuando una existente está rayada, corroída por residuos de refrigerante o comprometida de alguna otra manera.
• Soporte de prueba universal de hashboard (S19 / S21 / Hydro / T21) — validación en banco posterior a la reconstrucción antes de que la placa regrese al minero. Detecta una mala unión térmica antes de que se coloque.
• Pistola de gel térmico de 30 cc — la herramienta dispensadora que convierte un cubo de 1 kg en gotas por chip limpias y repetibles.

¿Está renovando una flota de mineros de la serie S21 y necesita plantillas, gel y piezas de repuesto enviados como un kit? Envíe un correo electrónico a contact@lys-sz.com con el recuento de modelos de su minero y le haremos una cotización — el envío DDP está disponible para EE. UU. y la UE; el resto del mundo se envía desde China con aranceles aduaneros locales en la entrega.
