Oscilador de cristal SMD/SMT 12.000 12MHz para reparación de Hashboard Innosilicon T2

Oscilador de cristal SMD de 12 MHz para reparación de placas hash Innosilicon T2 / T2T

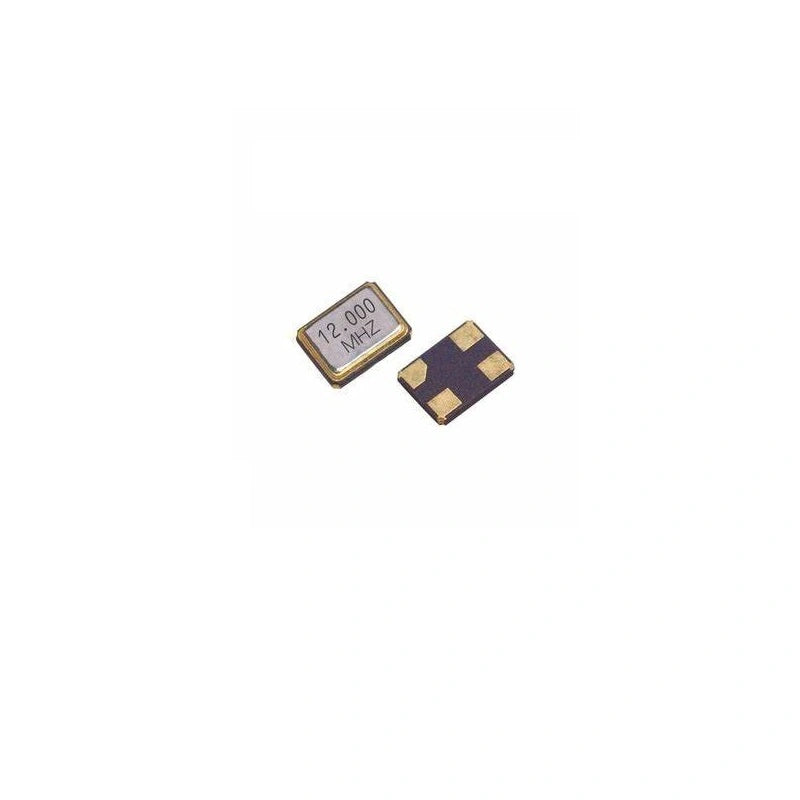

Este oscilador de cristal SMD de 12,000 MHz es la fuente de reloj utilizada en las placas hash Innosilicon T2 y T2T. Genera la señal de reloj repetitiva que el controlador de la placa y la cadena de ASICs utilizan como referencia para la sincronización. Sin una referencia de 12 MHz en buen estado, la cadena se enumera incorrectamente o no logra iniciarse.

Un cristal agrietado o con una desviación fuera de especificaciones es un fallo silencioso pero común en las placas hash que han sido sometidas a ciclos térmicos repetidos. La placa a menudo se reporta como "muerta" o muestra "0 chips detectados" mientras que los rieles de voltaje miden correctamente; reemplazar la referencia de 12 MHz restablece la cadena.

Especificaciones

Ubicación del cristal de 12 MHz en la placa hash T2 / T2T

El espacio del oscilador de 12 MHz se encuentra junto al controlador de la placa / SoC, alimentando el pin de entrada de reloj a través de un par de condensadores de carga. El controlador deriva su reloj de sistema de la referencia de 12 MHz y reenvía un reloj de mayor frecuencia a la cadena de ASICs. Si el cristal se agrieta o se desvía, el controlador se inicia pero nunca logra establecer una enumeración estable con los ASICs.

Compatibilidad

Reloj de referencia de repuesto para el espacio del oscilador SMD de 12,000 MHz en las placas hash Innosilicon T2 y T2T. Confirme el espacio SMD (la mayoría de las placas utilizan un encapsulado rectangular de 4 pines) y el marcado de frecuencia antes de realizar el reflujo. El valor de 12 MHz se comparte en muchas placas hash Innosilicon, pero el tamaño físico del encapsulado varía; asegúrese de que coincida con el que se retiró de la placa.

Síntomas comunes de fallo

• La placa hash reporta "0 chips" o "ASIC no detectado" mientras que los rieles de voltaje miden correctamente
• El controlador se inicia pero la enumeración de la cadena nunca se completa
• El cristal está físicamente agrietado o desoldado tras un impacto mecánico
• La cadena funciona de forma intermitente y se recupera tras un reinicio; el reloj se desvía con la temperatura
• Se registran repetidamente errores de "frecuencia del chip" en el software de monitoreo

Preguntas frecuentes

¿Es solo para la T2 o también para la T2T?

Ambas; las placas hash Innosilicon T2 y T2T comparten el mismo reloj de referencia de 12,000 MHz.

¿Qué tamaño de encapsulado tiene?

Encapsulado SMD / SMT; confirme el espacio físico en su placa antes de realizar el pedido. Innosilicon utilizó varios encapsulados de cristal SMD a lo largo de las generaciones de productos.

¿Necesito reemplazar los condensadores de carga al mismo tiempo?

No necesariamente; los condensadores de carga rara vez fallan. Pero si el cristal falló debido a un evento térmico, inspeccione los dos pequeños condensadores SMD adyacentes en busca de daños visibles antes del reensamblaje.

¿Tienen otras piezas de repuesto para placas hash?

Sí; los convertidores boost, los condensadores de desacoplo de tantalio y los IC de repuesto que se cambian comúnmente en las placas hash Innosilicon están disponibles junto con el cristal de 12 MHz.
