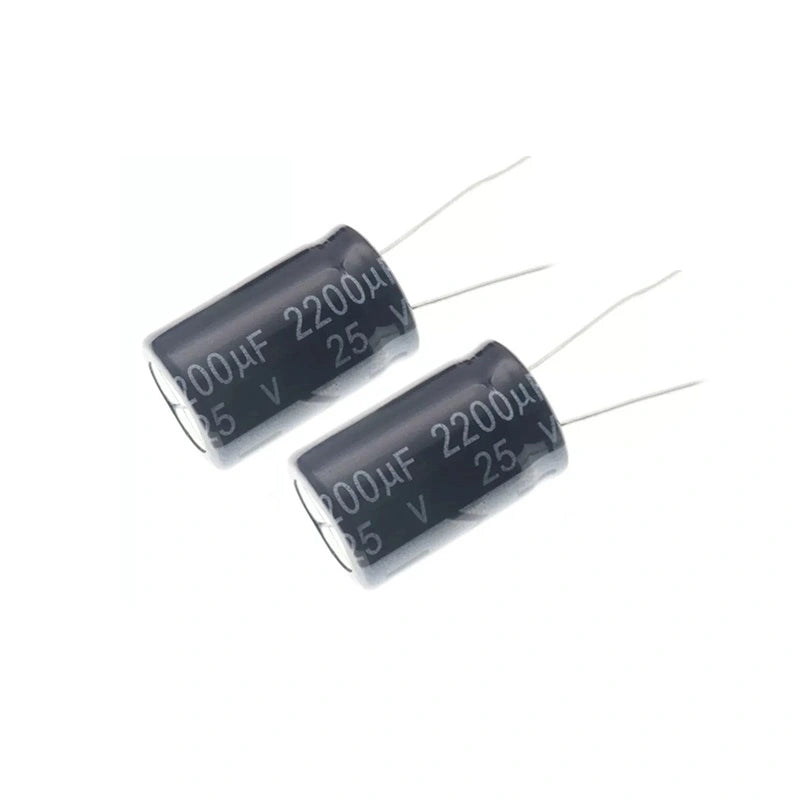

Condensador electrolítico de aluminio de 2200uF 25V para fuente de alimentación de Whatsminer

Condensador electrolítico de aluminio de 2200uF 25V | Radial de orificio pasante para reparación de PSU de Whatsminer

El condensador electrolítico de aluminio de 2200uF 25V es un versátil componente de orificio pasante utilizado para bloquear la corriente continua y dejar pasar la corriente alterna, lo que lo convierte en un filtro de carga esencial para fuentes de alimentación conmutadas y el tipo de rieles de bajo voltaje y alta corriente que se encuentran en las etapas de salida de la PSU de mineros ASIC. Con su compacto factor de forma radial de 13 × 21 mm y su alta capacitancia de 2200 µF, esta pieza es adecuada para usar en fuentes de alimentación conmutadas de Whatsminer, equipos de comunicación, placas de circuitos, sistemas de medición industrial, electrónica automotriz y aplicaciones similares.

El rango de voltaje de operación nominal del condensador de 6.3V a 25V cubre la mayoría de las posiciones de filtro de bajo voltaje en PSU de minería y convertidores de conmutación. La tolerancia de capacitancia de ±20% cumple con la especificación de confiabilidad estándar para filtros electrolíticos a granel a 120Hz, 20°C. La temperatura máxima de trabajo de 105°C le da a la pieza el margen térmico que necesita para el interior de alta temperatura de una PSU ASIC en funcionamiento continuo, y coincide con el grado JIS-Clase 1 de 105°C que asumen los cálculos de vida útil de las PSU de minería.

Bloquee la corriente continua con el condensador de 2200uF 25V para un rendimiento eficiente del circuito

• Capacitancia de 2200 µF — capacidad de filtrado a granel para rieles de salida de PSU conmutadas.
• Voltaje de funcionamiento nominal de 6.3V a 25V — cubre rieles de bajo voltaje en las etapas de salida de la PSU de minería.
• Tolerancia de capacitancia de ±20% (120Hz, 20°C) — especificación de confiabilidad estándar para filtros electrolíticos a granel.
• Tamaño compacto de 13 × 21 mm — huella de orificio pasante que ahorra espacio, se adapta a un espaciado de almohadillas estándar de 5 mm.
• Temperatura de funcionamiento recomendada de 0-85°C, máximo de 105°C — margen térmico de grado JIS Clase-1.
• Construcción electrolítica de aluminio — topología probada para filtrado a granel de alta corriente.

Dónde encaja el condensador de 2200uF 25V

La aplicación natural es el filtrado masivo en la salida del lado secundario de una PSU conmutada, incluidas las placas de PSU de la serie P21 / P222 de Whatsminer donde estos condensadores residen en la etapa de filtro de salida de bajo voltaje. También sirven como condensadores de entrada masivos en módulos convertidores de CC-CC, desacoplamiento en rieles de amplificadores de potencia y supresión de ondulación en etapas de salida de accionamiento de motor. Reemplace cualquier condensador que muestre abultamiento, fuga o deriva de ESR medible para restaurar la estabilidad de la salida; los condensadores masivos abultados son la causa más común de cascadas de fallas secundarias en las PSU ASIC envejecidas.

Características del condensador electrolítico de aluminio de 2200uF 25V

Preguntas frecuentes — Condensador electrolítico de aluminio de 2200µF 25V

P: ¿Cómo sé cuándo un condensador debe ser reemplazado?
R: Tres comprobaciones rápidas: (1) visual: cualquier abultamiento, fuga u óxido en la parte superior del condensador significa reemplazo inmediato; (2) medidor ESR: si la ESR se ha duplicado con respecto a la especificación, reemplácelo; (3) medidor de capacitancia: si el valor medido cae por debajo del 80% del nominal, reemplácelo.

P: ¿Puedo sustituir un condensador de mayor voltaje (por ejemplo, 35V o 50V)?
R: Sí, sustituir un condensador de mayor calificación generalmente está bien para la especificación de voltaje, pero verifique que las dimensiones físicas aún se ajusten a la huella original (13 × 21 mm aquí) y confirme que la clasificación ESR / corriente de ondulación sea al menos igual a la original.

P: ¿Cuántos condensadores contiene una PSU típica de la serie P de Whatsminer?
R: Generalmente de 4 a 8 condensadores de salida masivos por PSU, dependiendo del modelo. Verifique el número de pieza del condensador defectuoso con los vecinos; a menudo fallan en pares.

P: ¿Realizan envíos al por mayor para talleres de reparación?
R: Sí, envíe un correo electrónico a contact@lys-sz.com con la cantidad y le enviaremos una cotización por volumen.

P: ¿Cuál es la vida útil típica a 65°C ambiente?
R: Para un condensador con una clasificación de 105°C que funciona a 65°C ambiente, la vida útil esperada es de aproximadamente 5,000-10,000 horas, dependiendo de la carga de corriente de ondulación. El servicio de minería continuo a temperaturas típicas de la PSU coincide con ese rango.
